十字轴式铰接转向节联动接头结构

　　这套铰接联动接头的结构开发，最初是针对多连杆联动机构里两根传力杆存在夹角往复变动的工况做的适配，常见在小型工程机械操纵连杆、轻工设备摆臂传动、阀门远程执行联动杆系里，替代传统刚性直连接头，补偿安装同轴度误差同时保留角度摆动自由度。

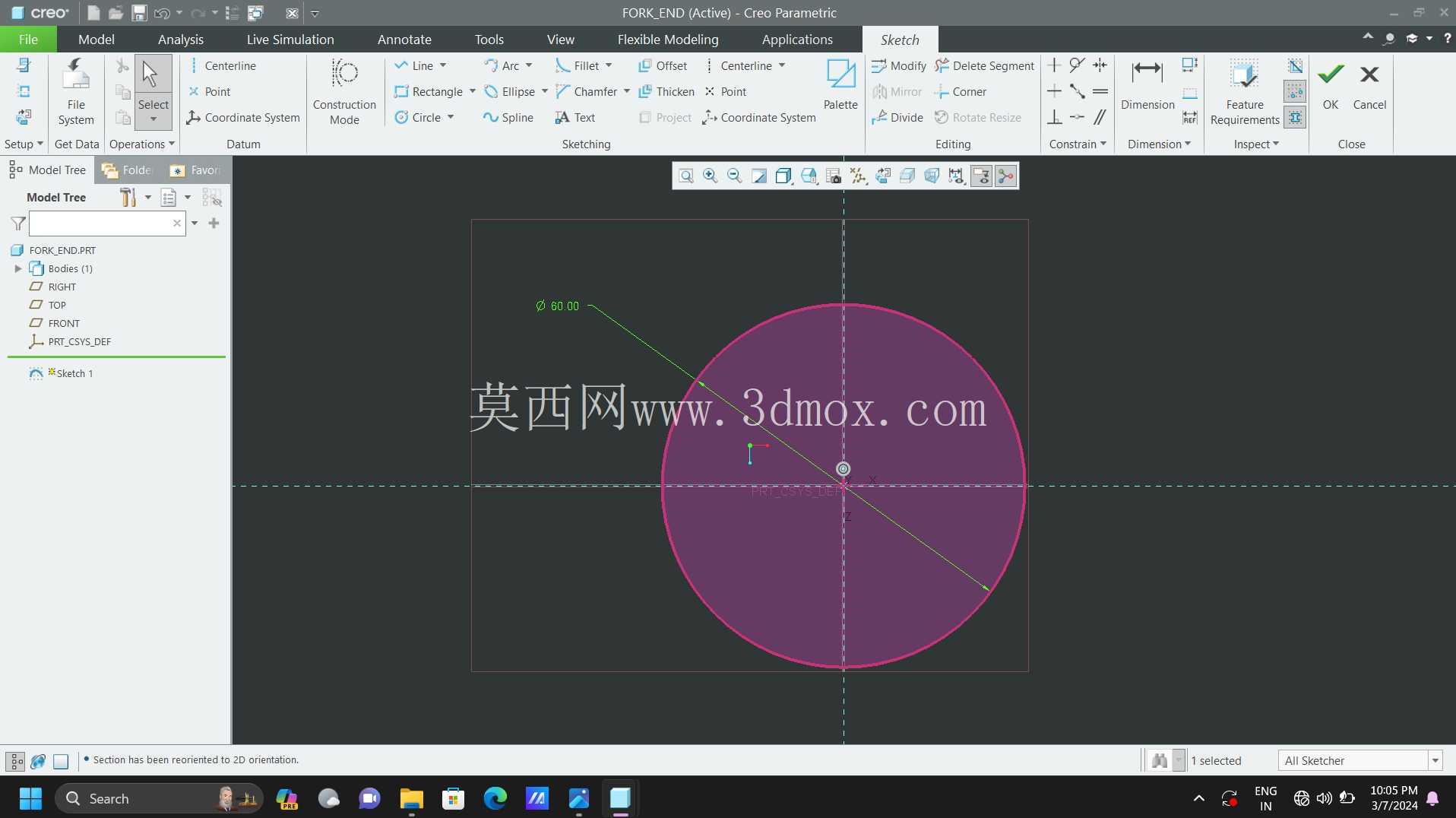

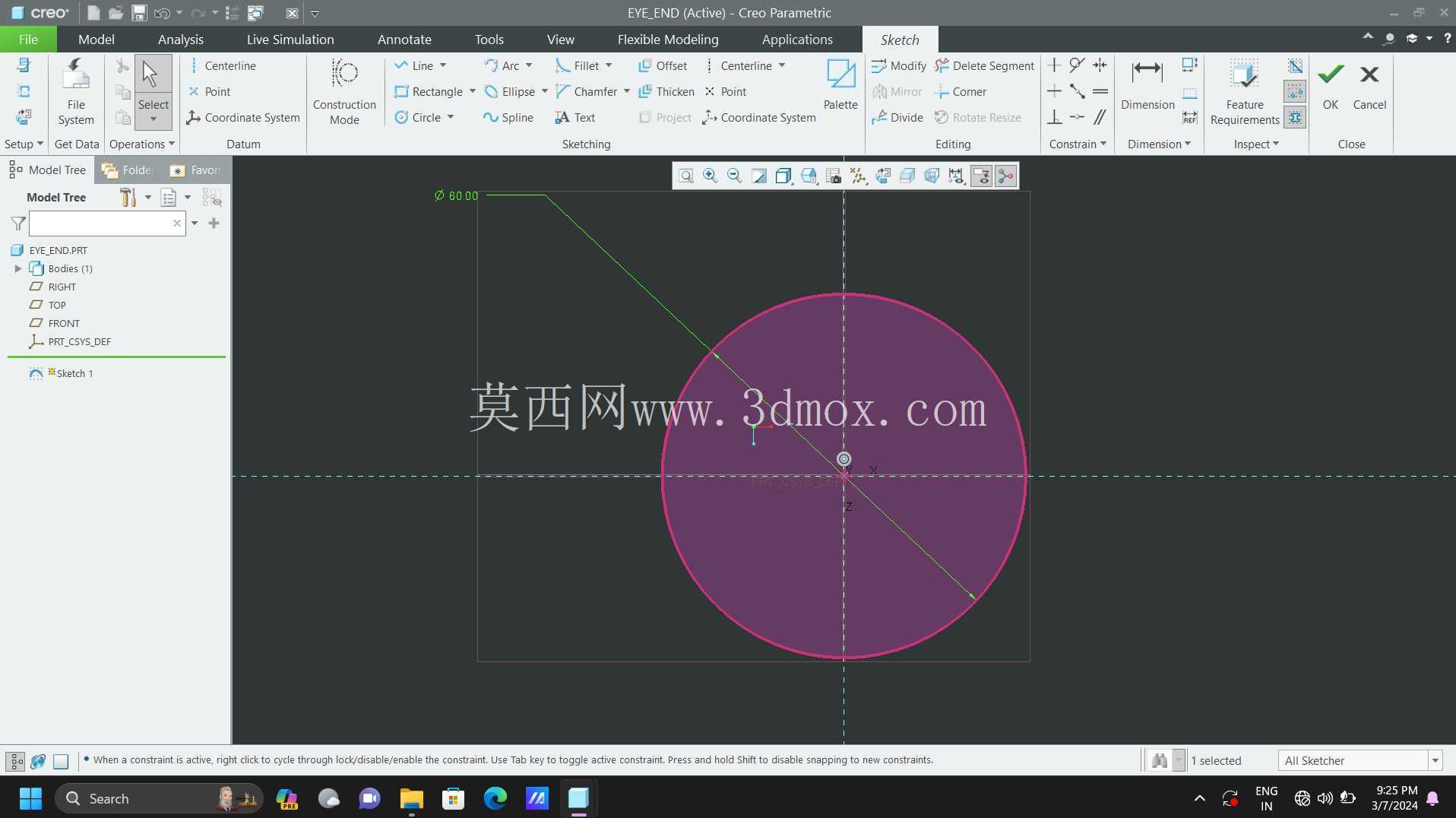

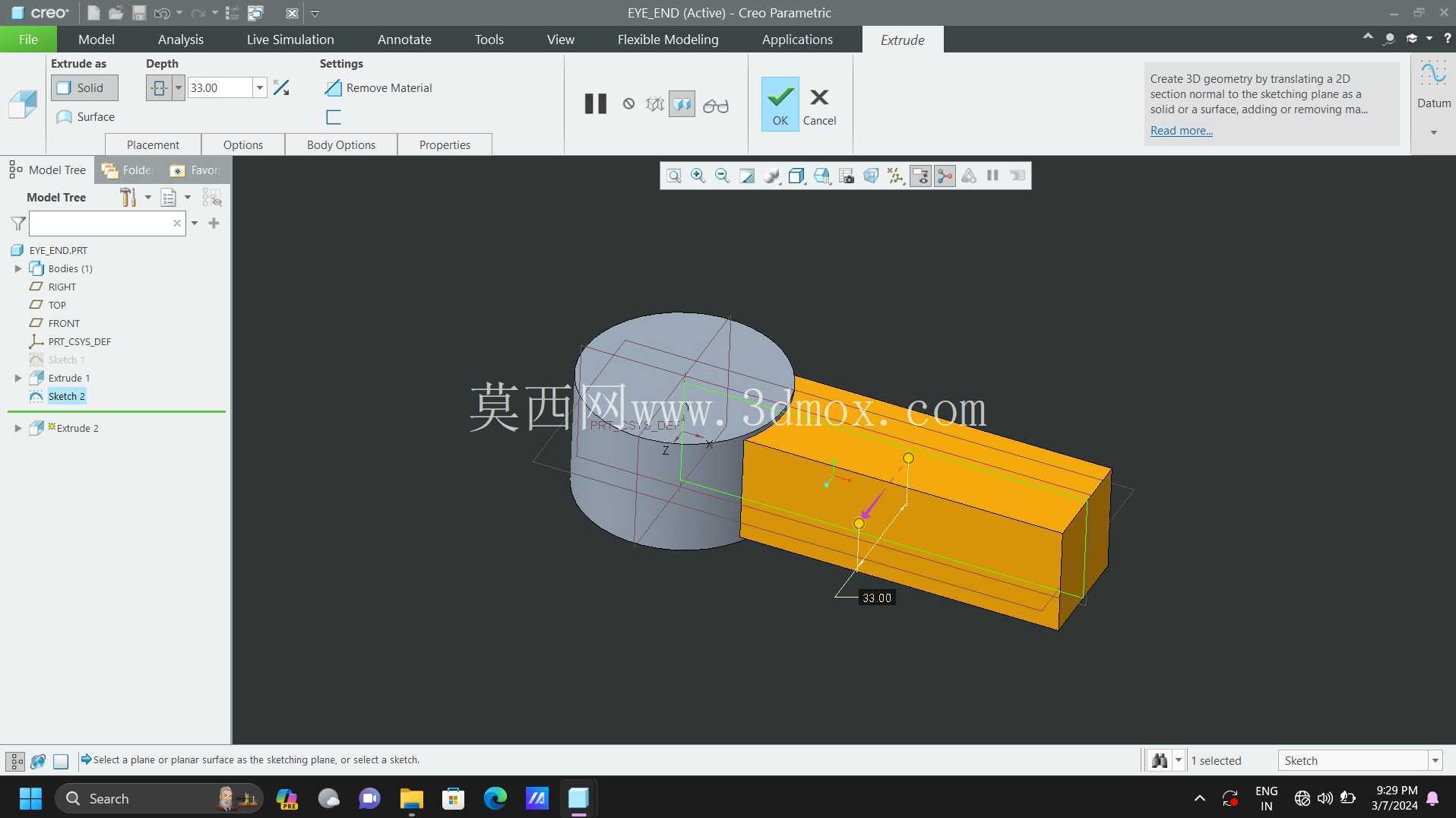

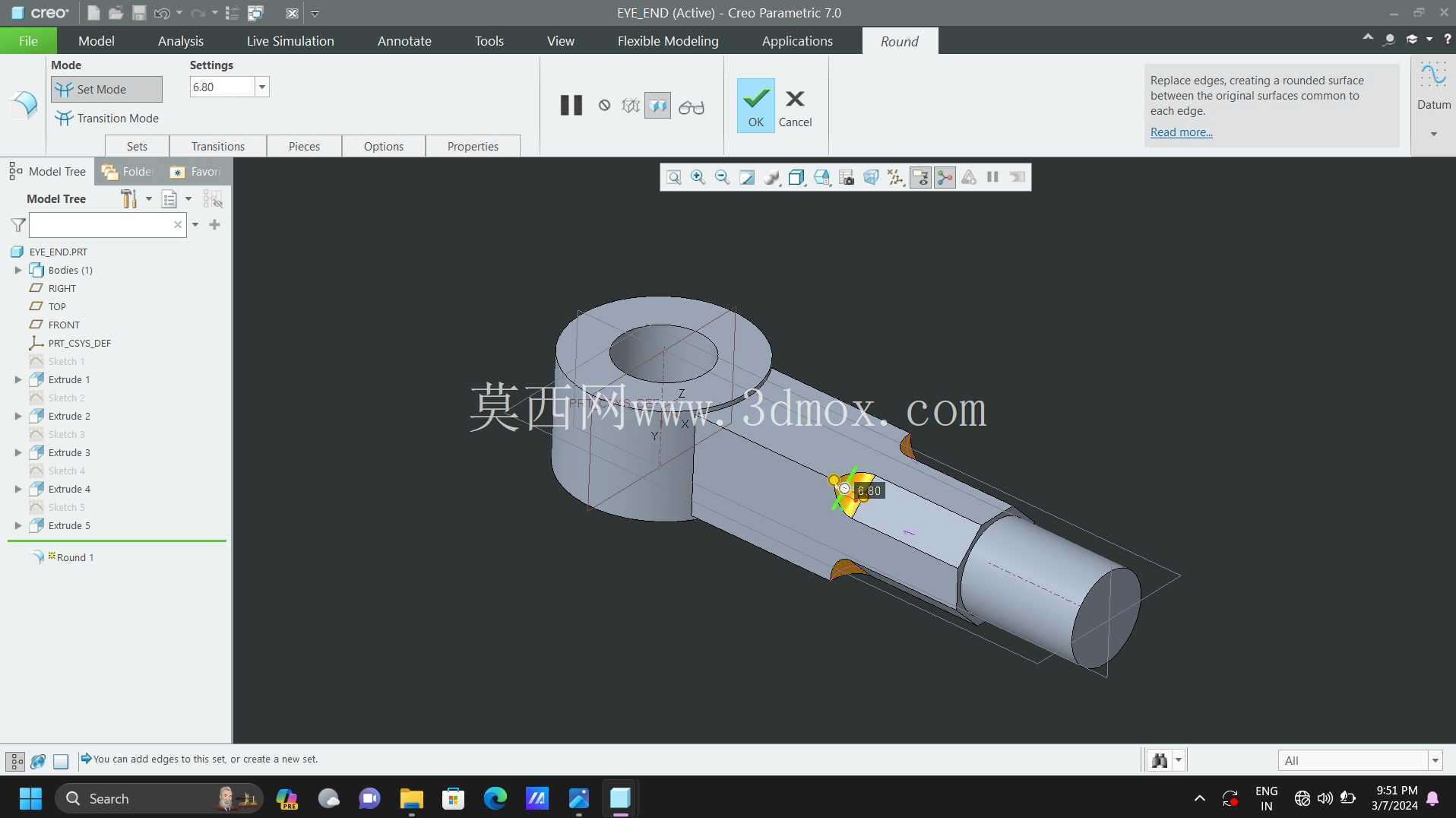

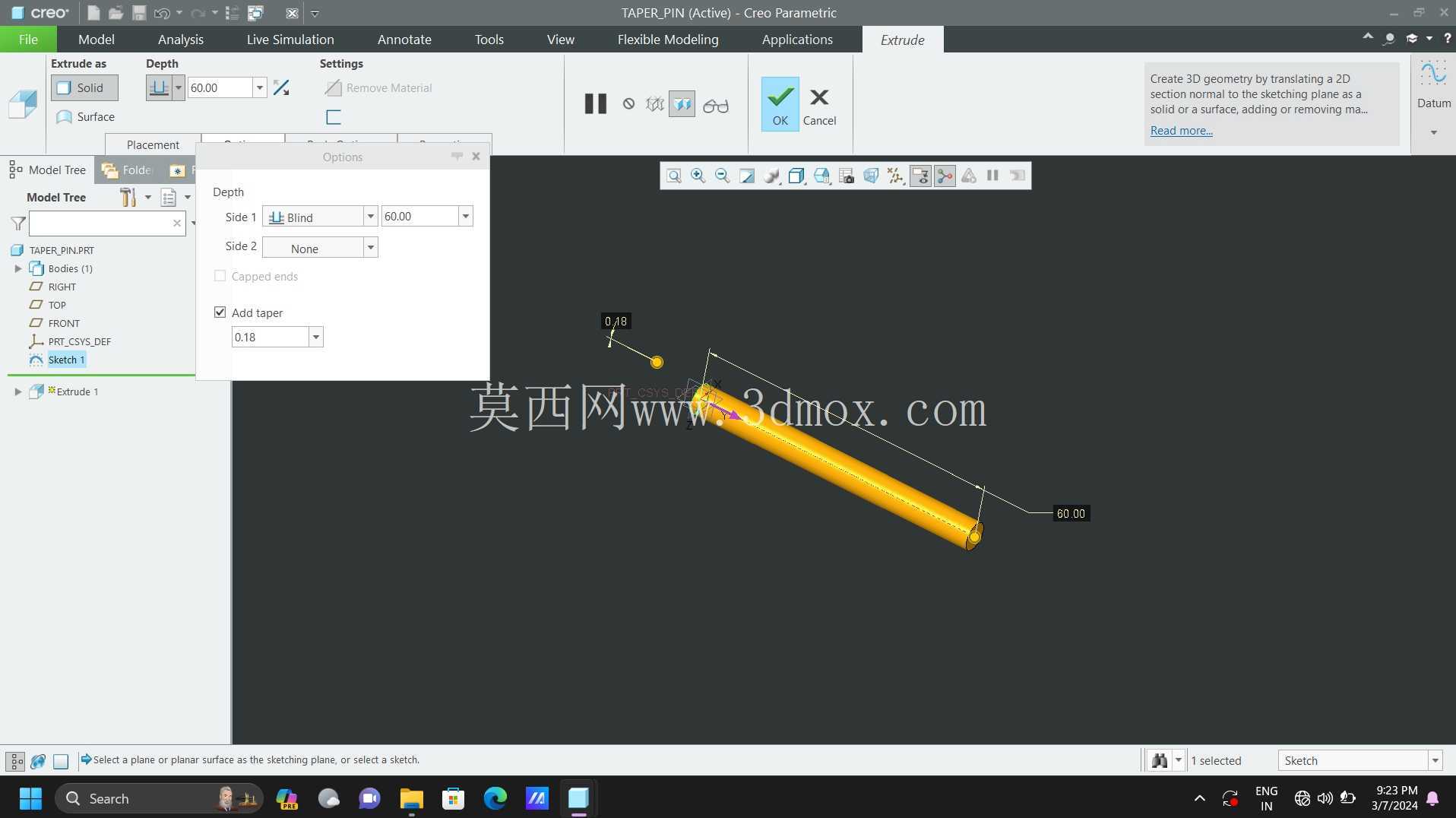

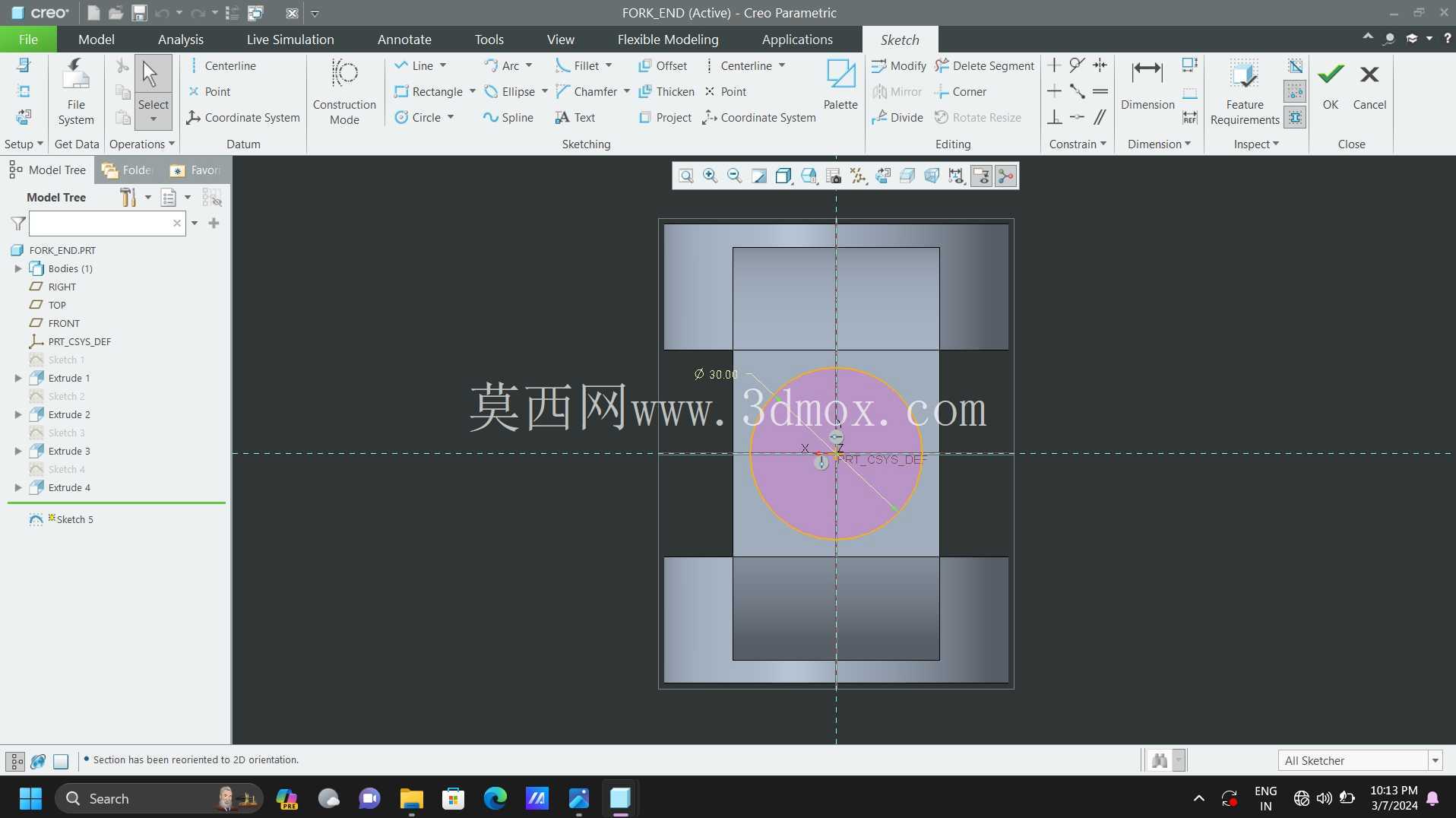

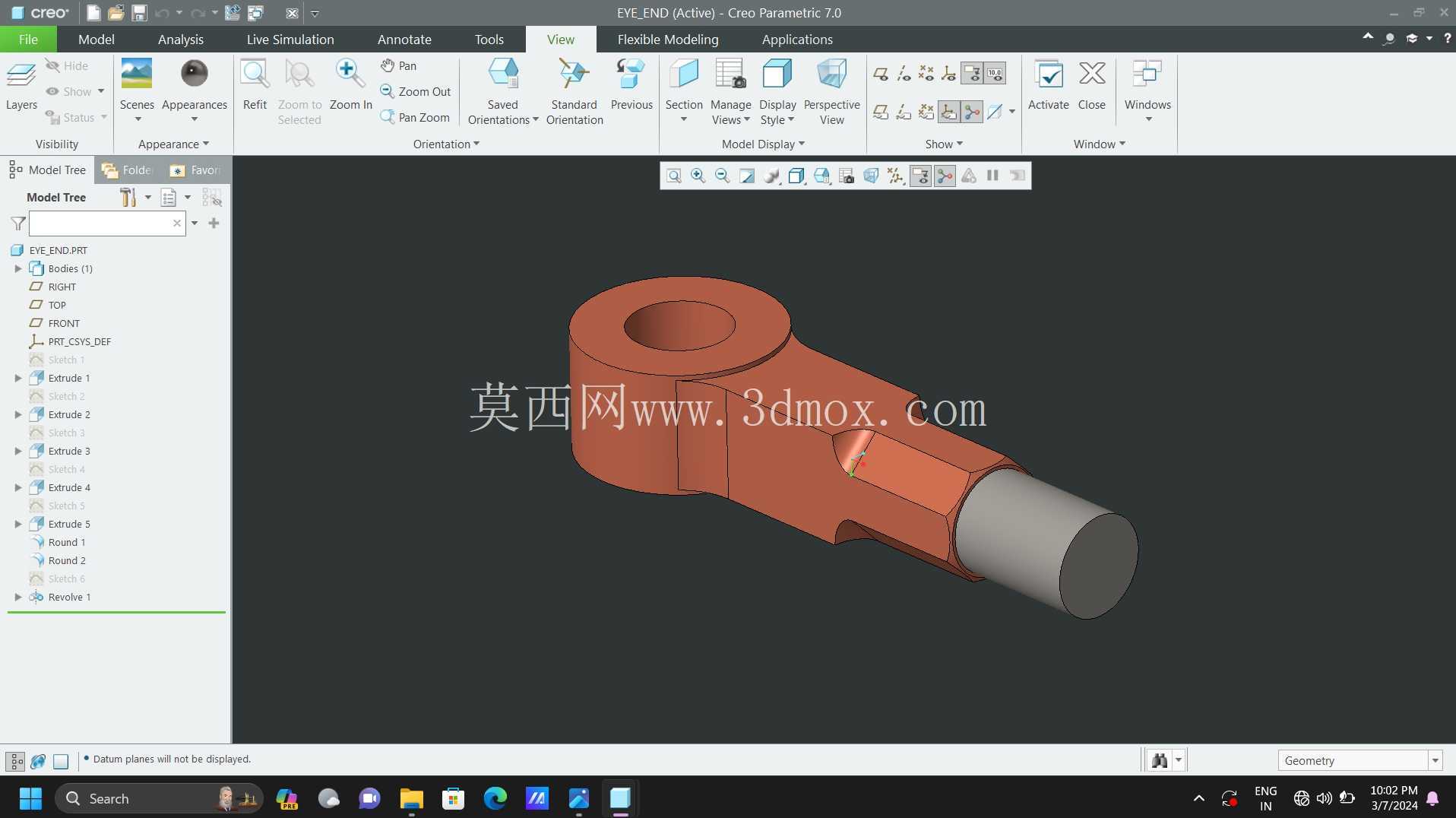

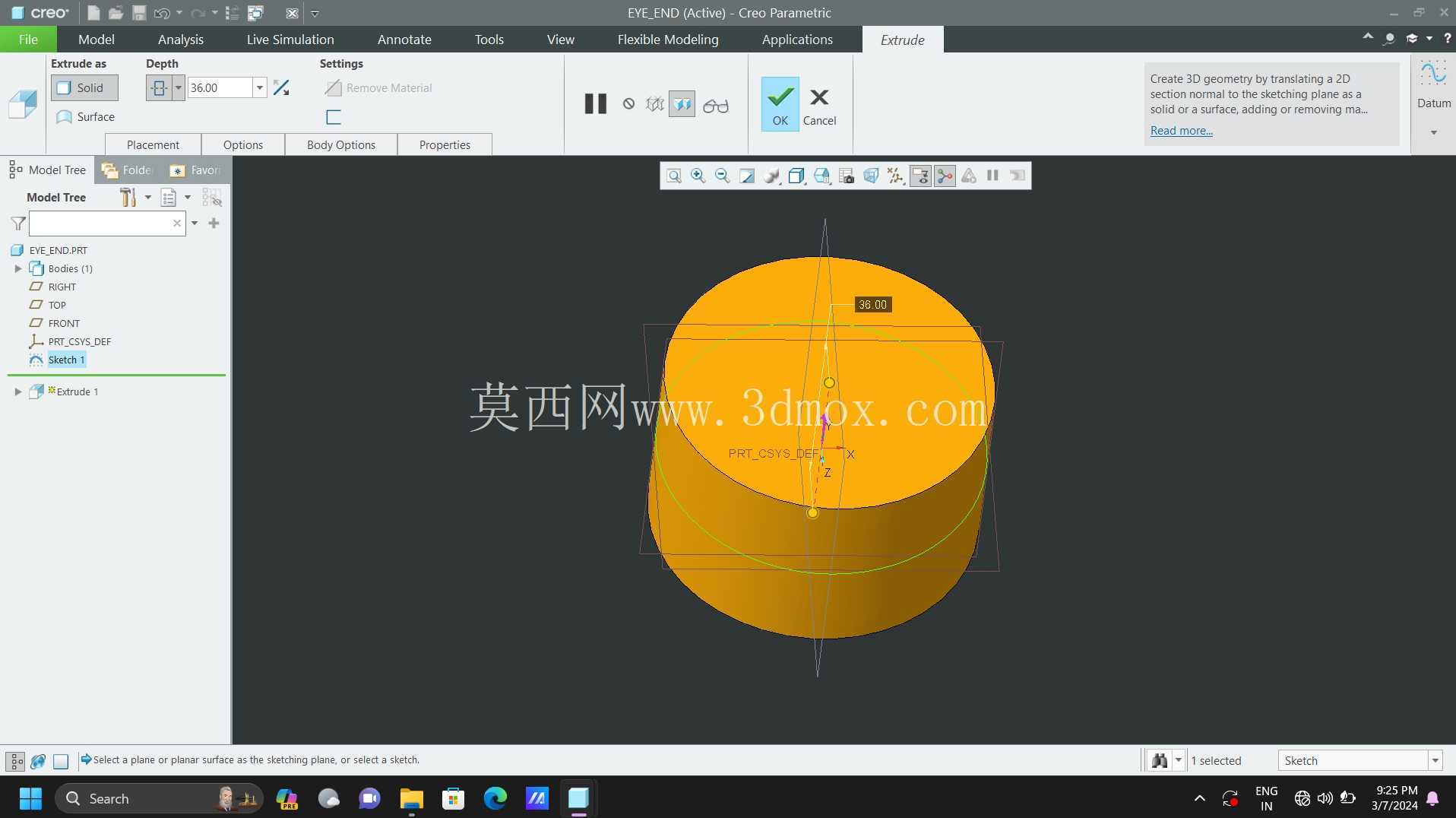

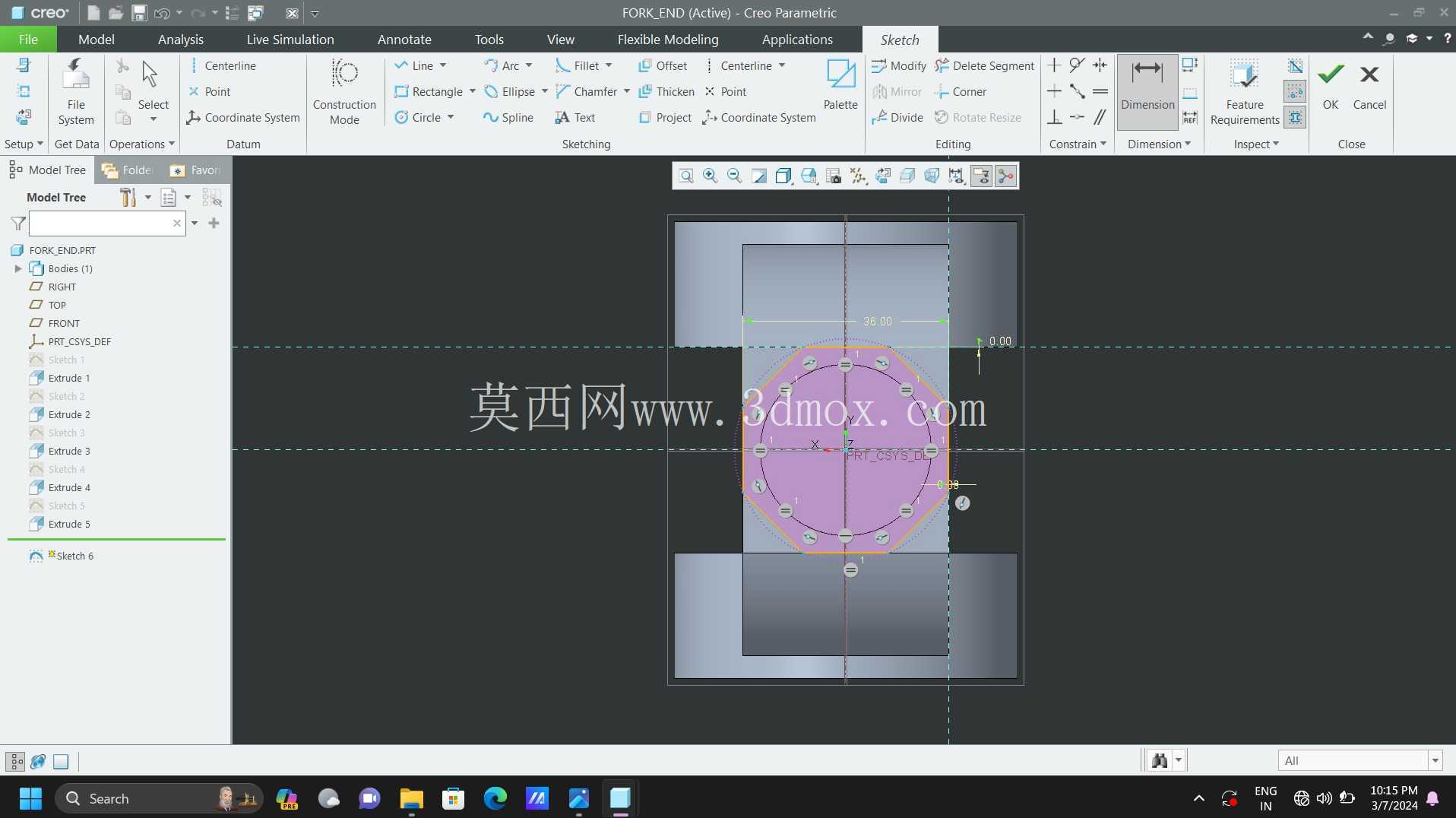

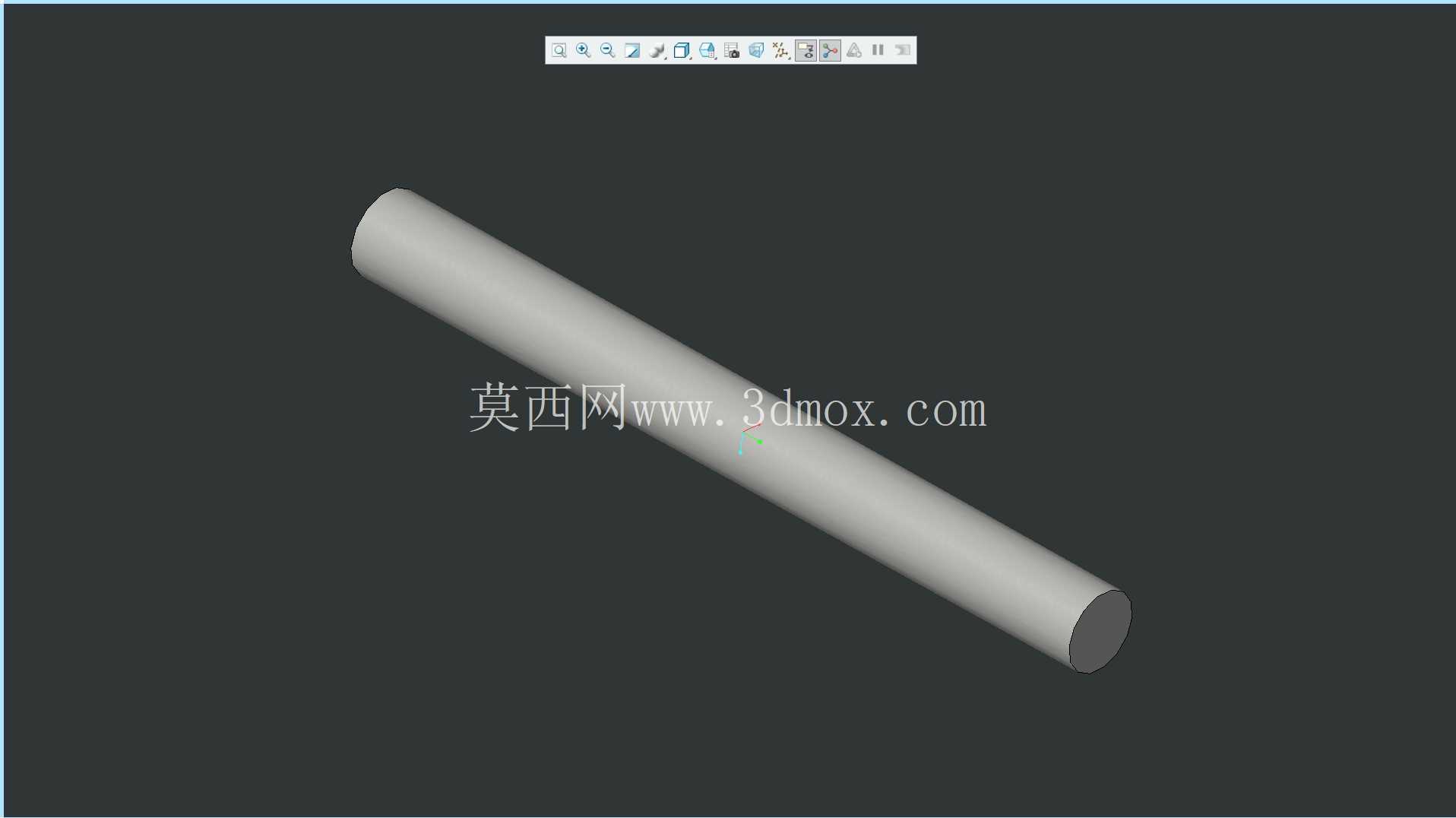

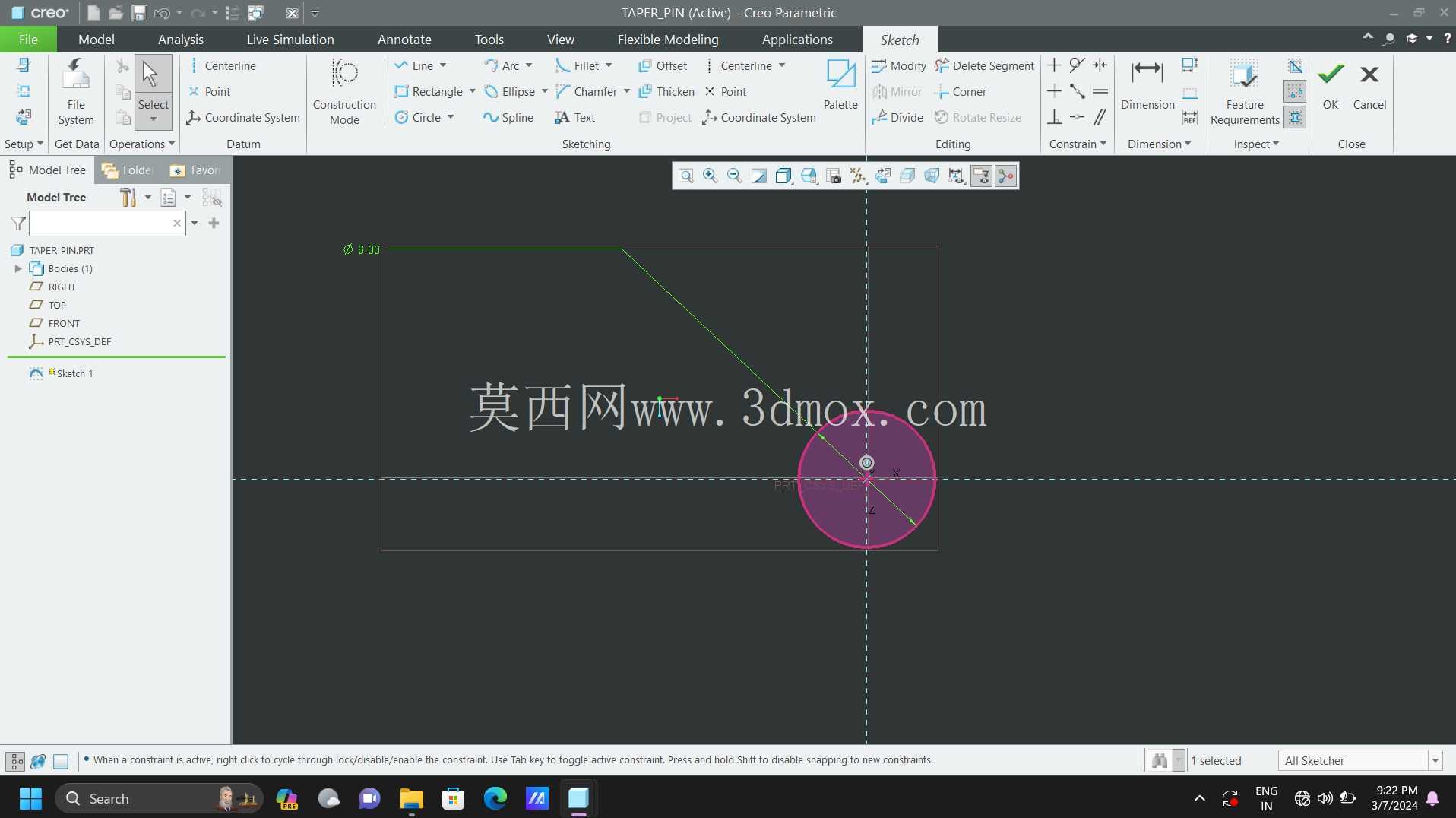

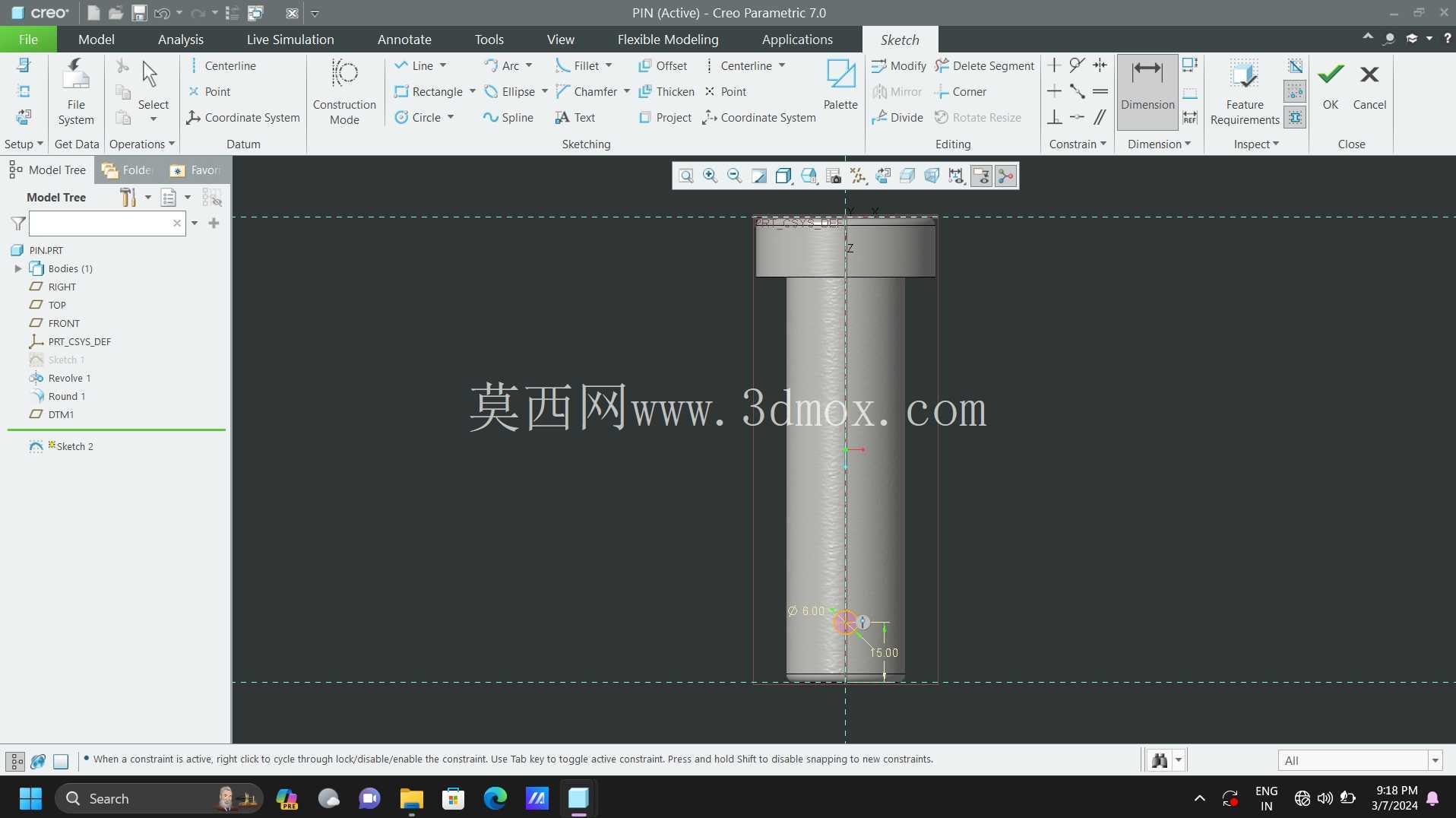

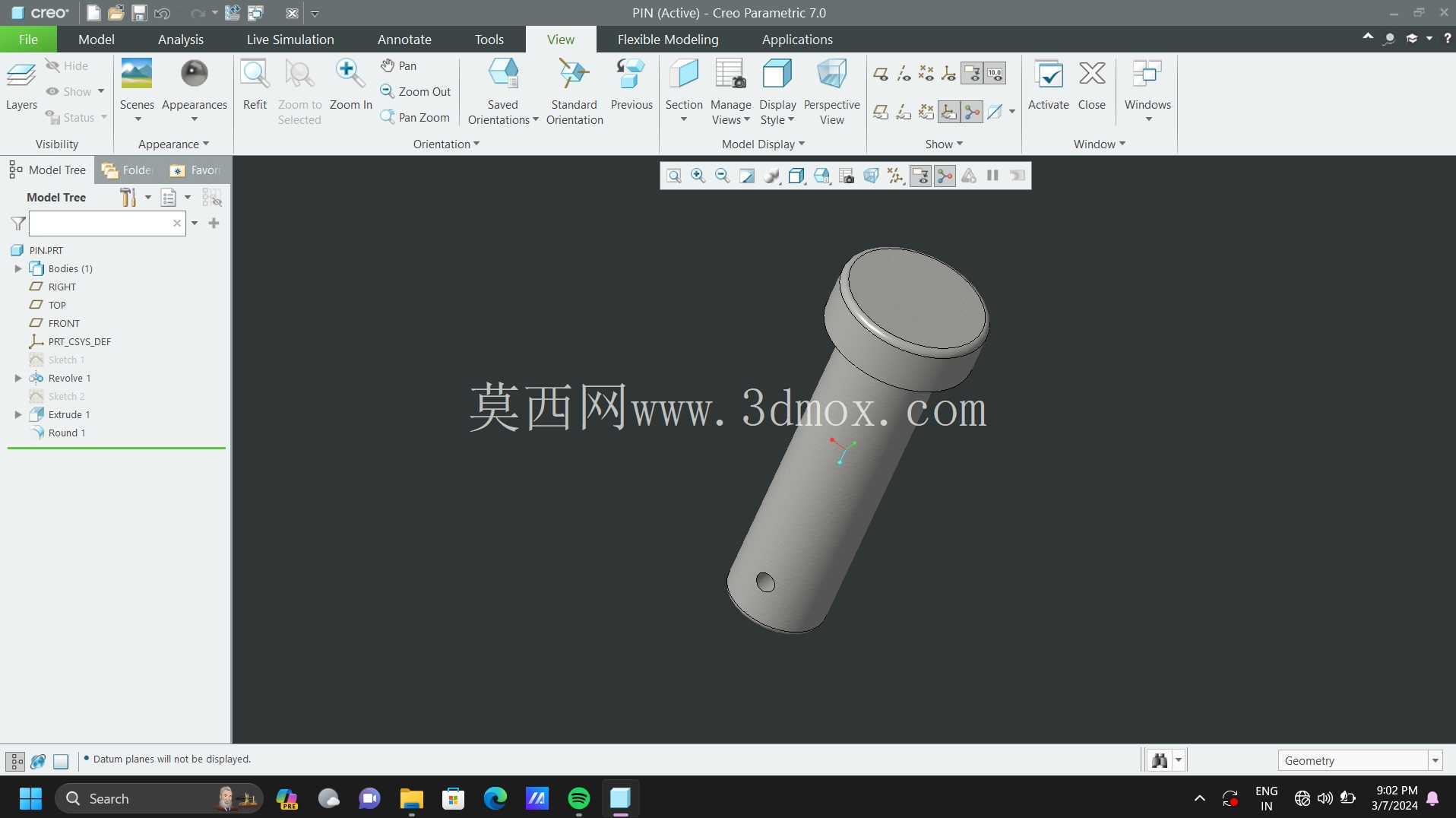

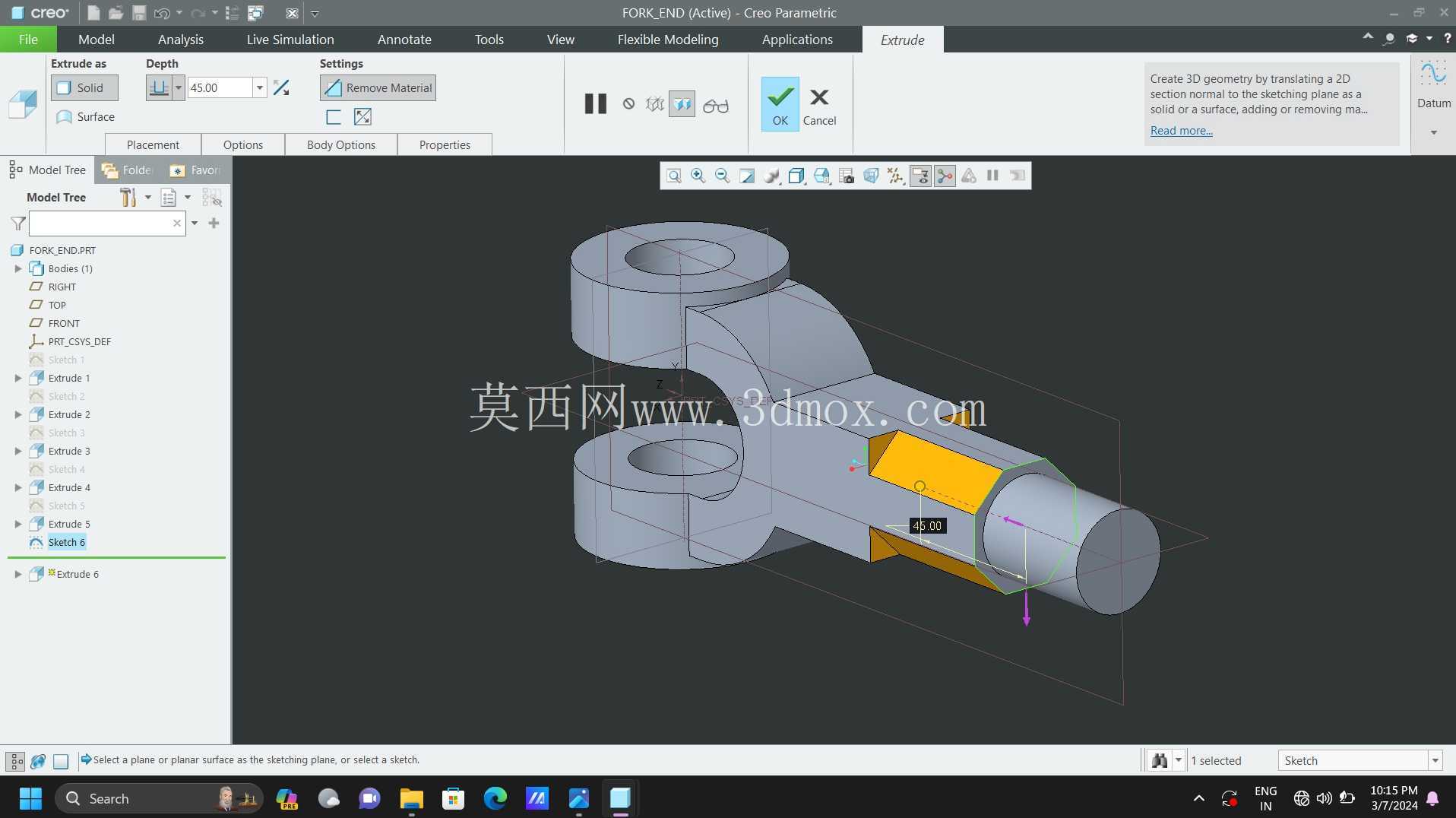

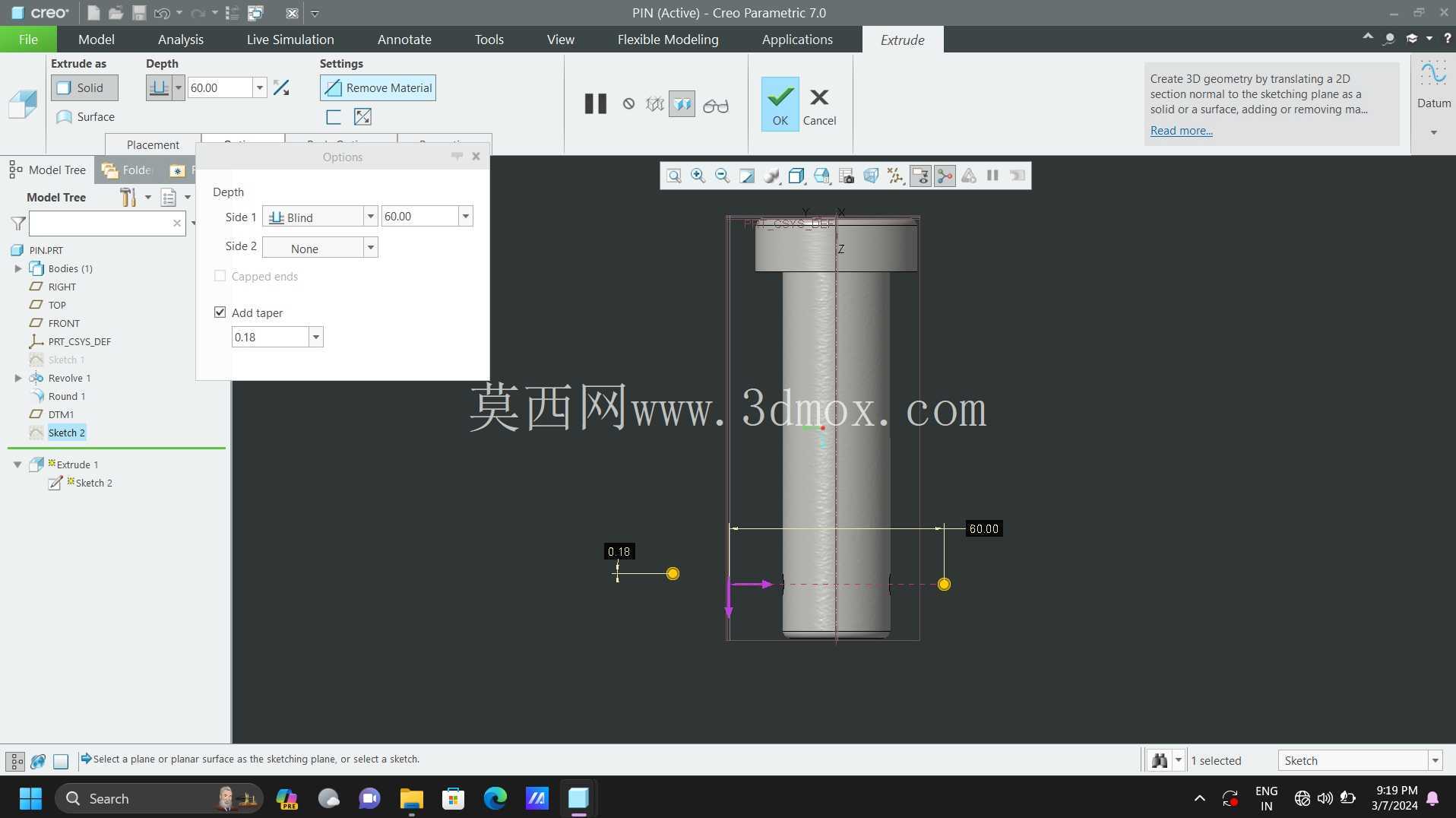

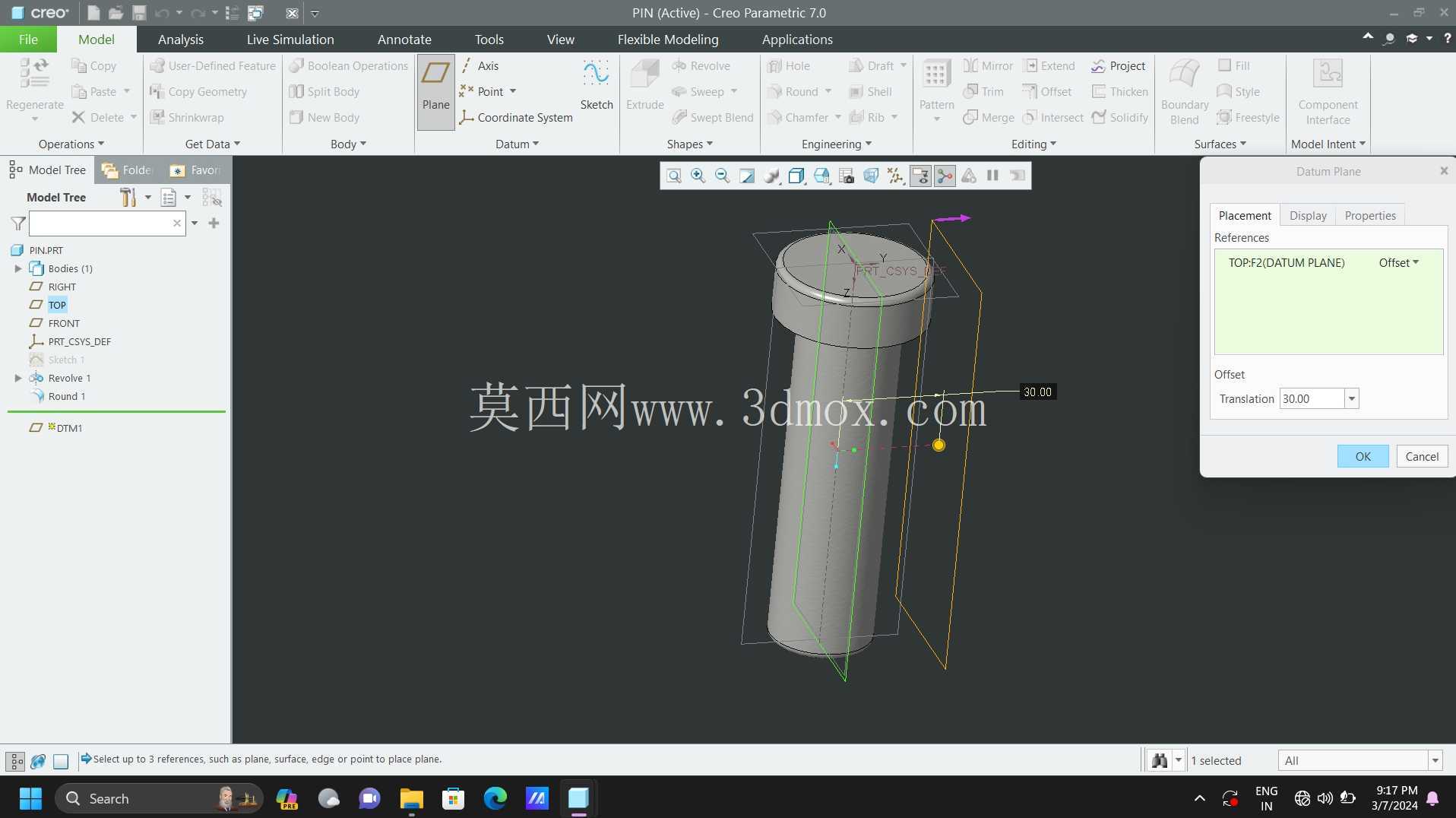

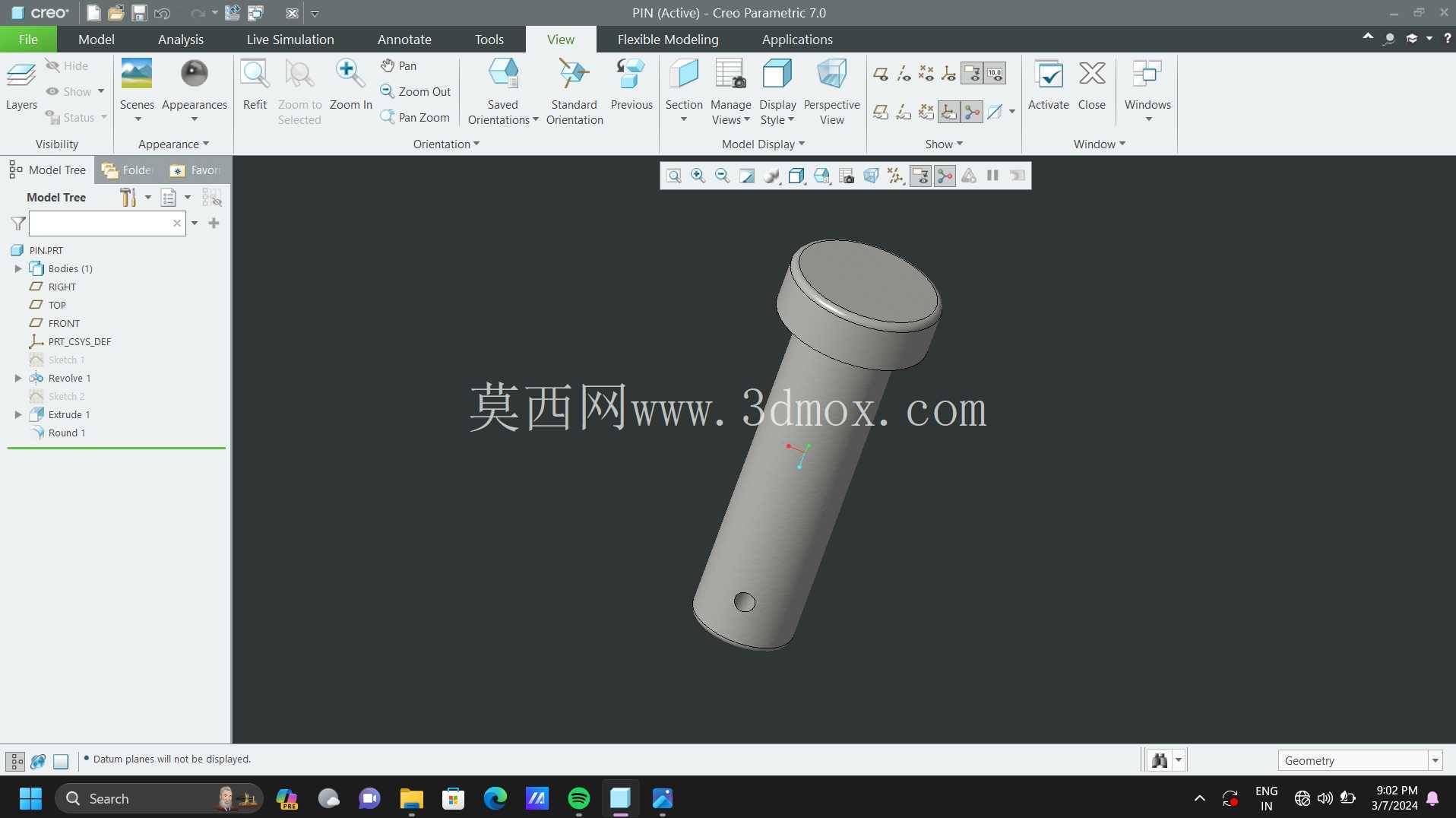

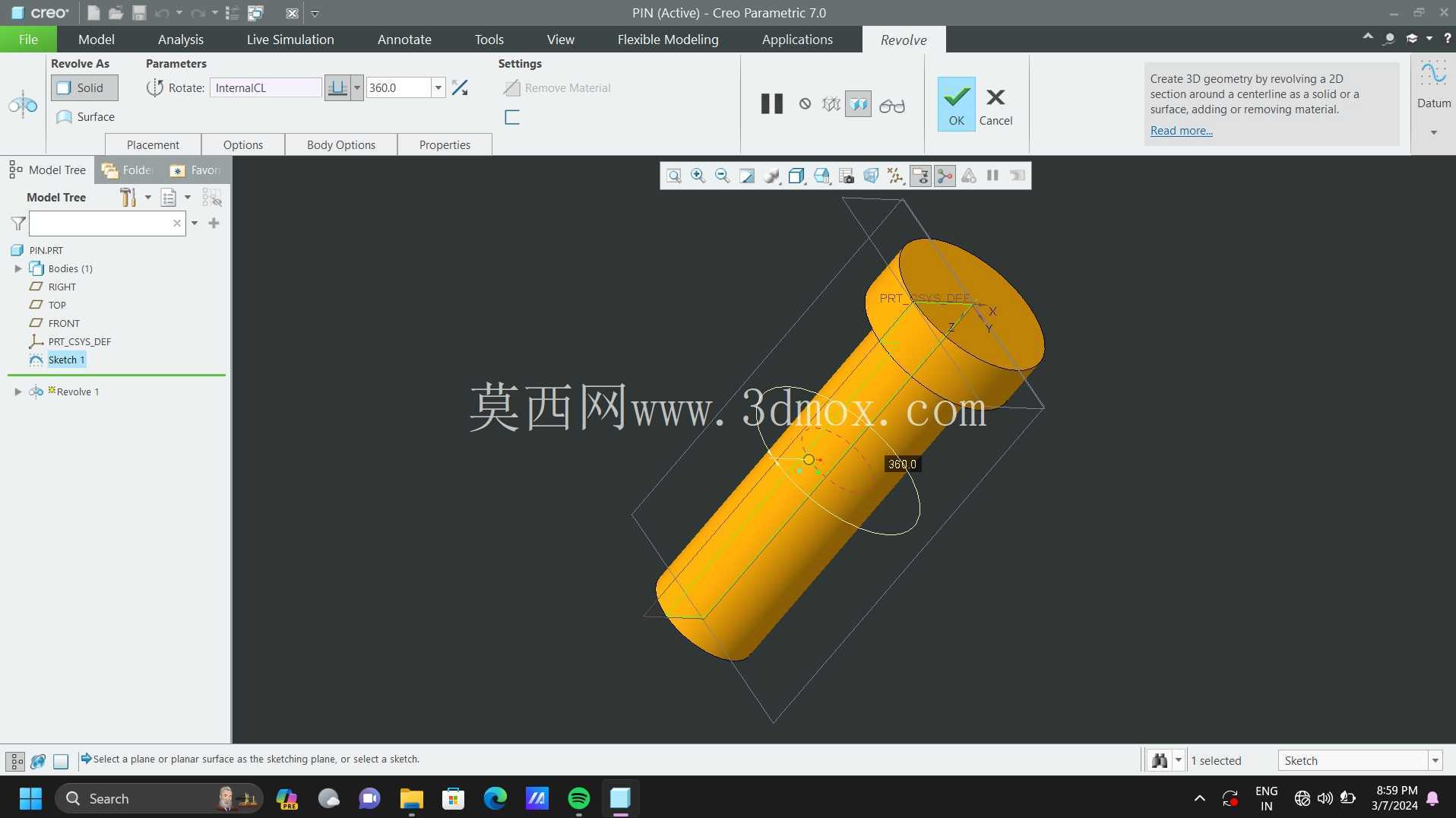

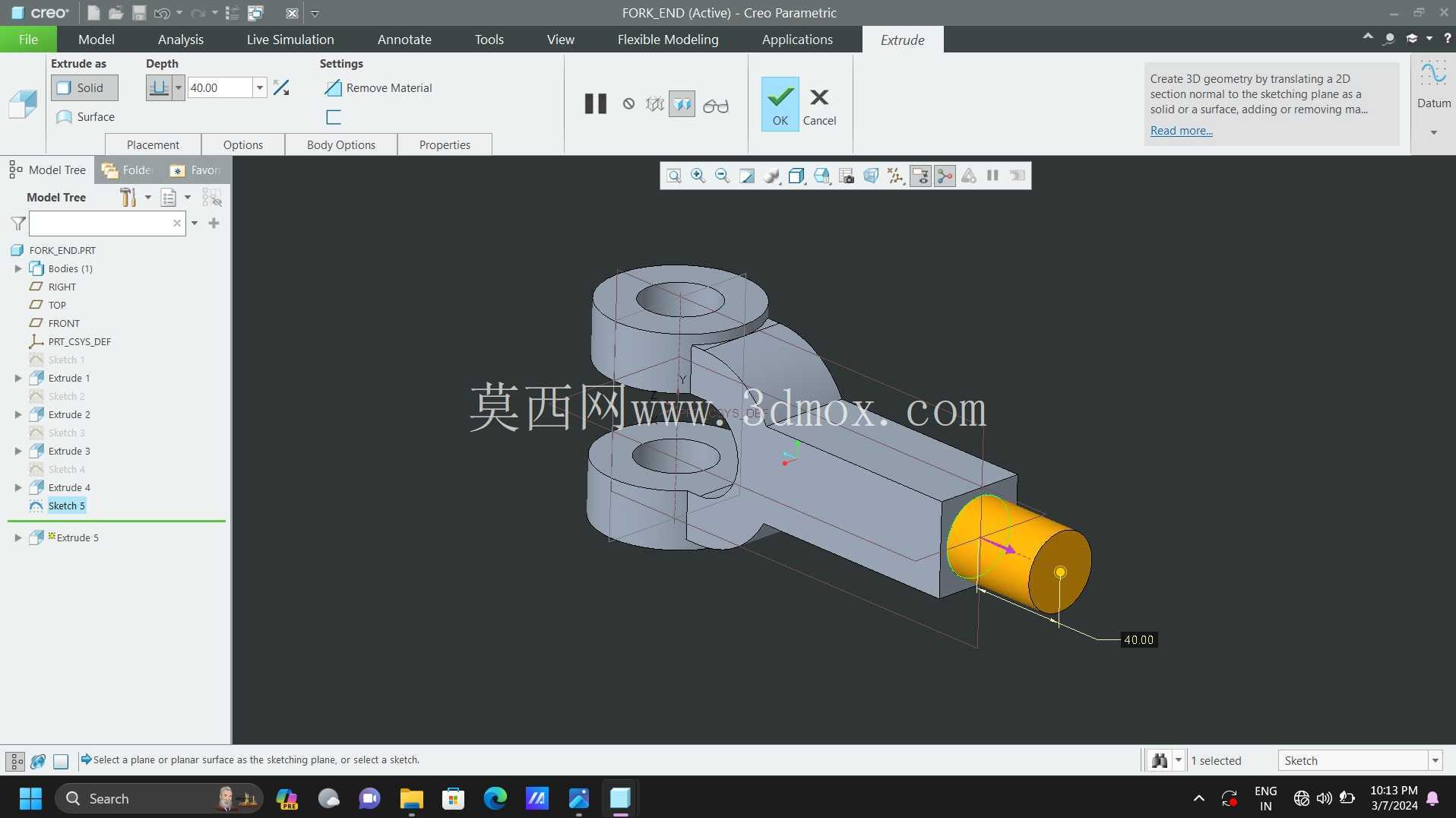

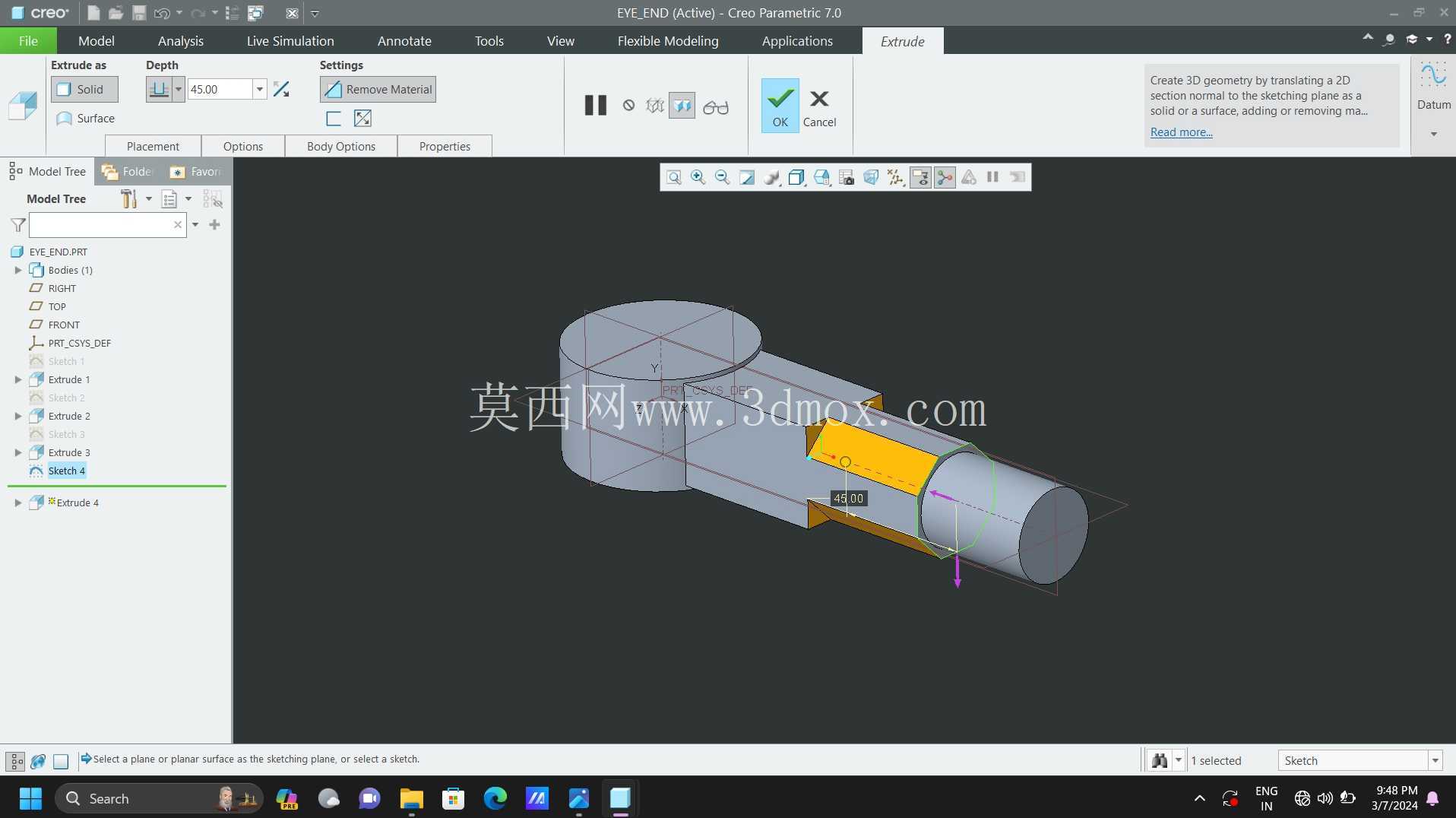

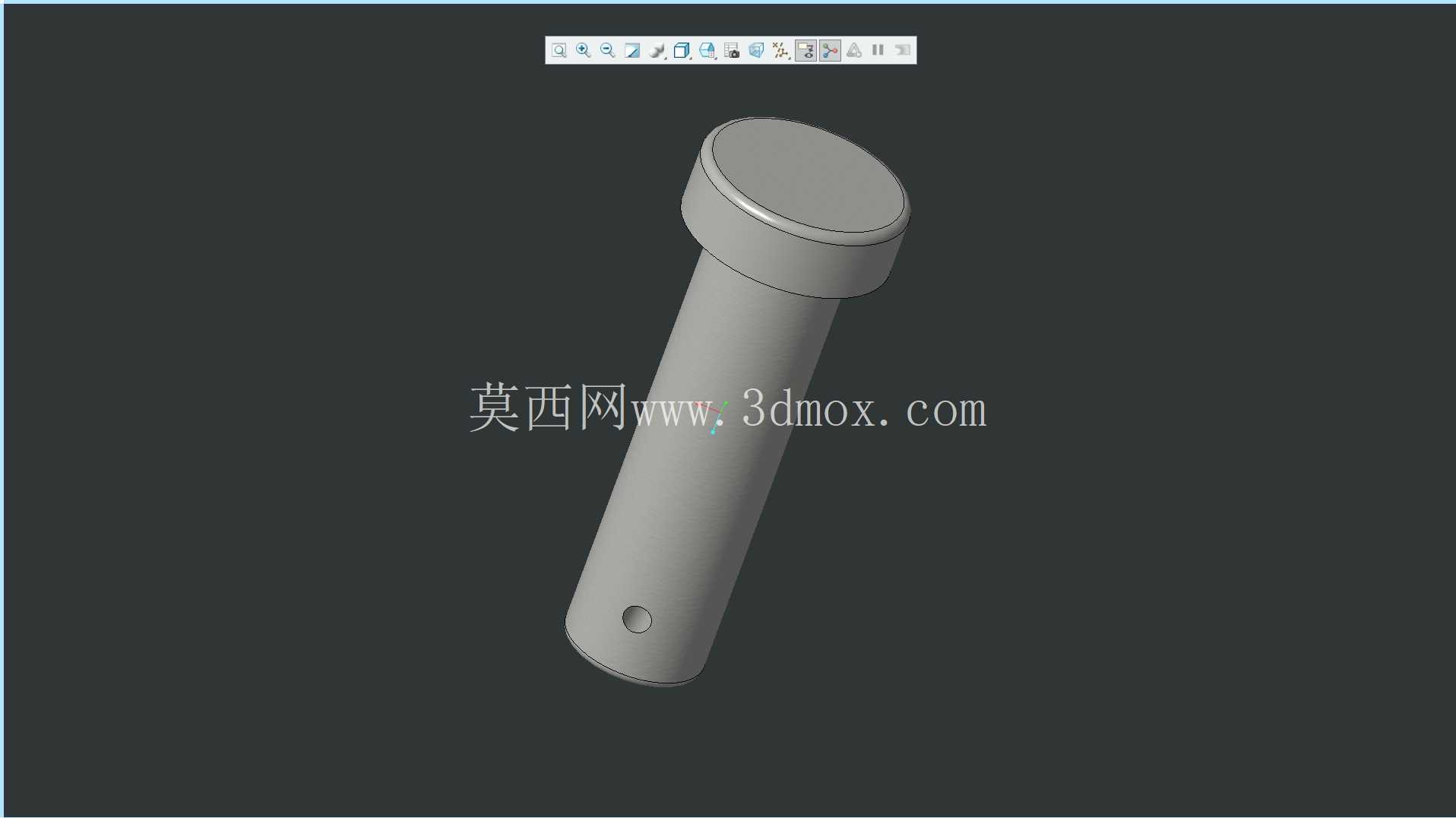

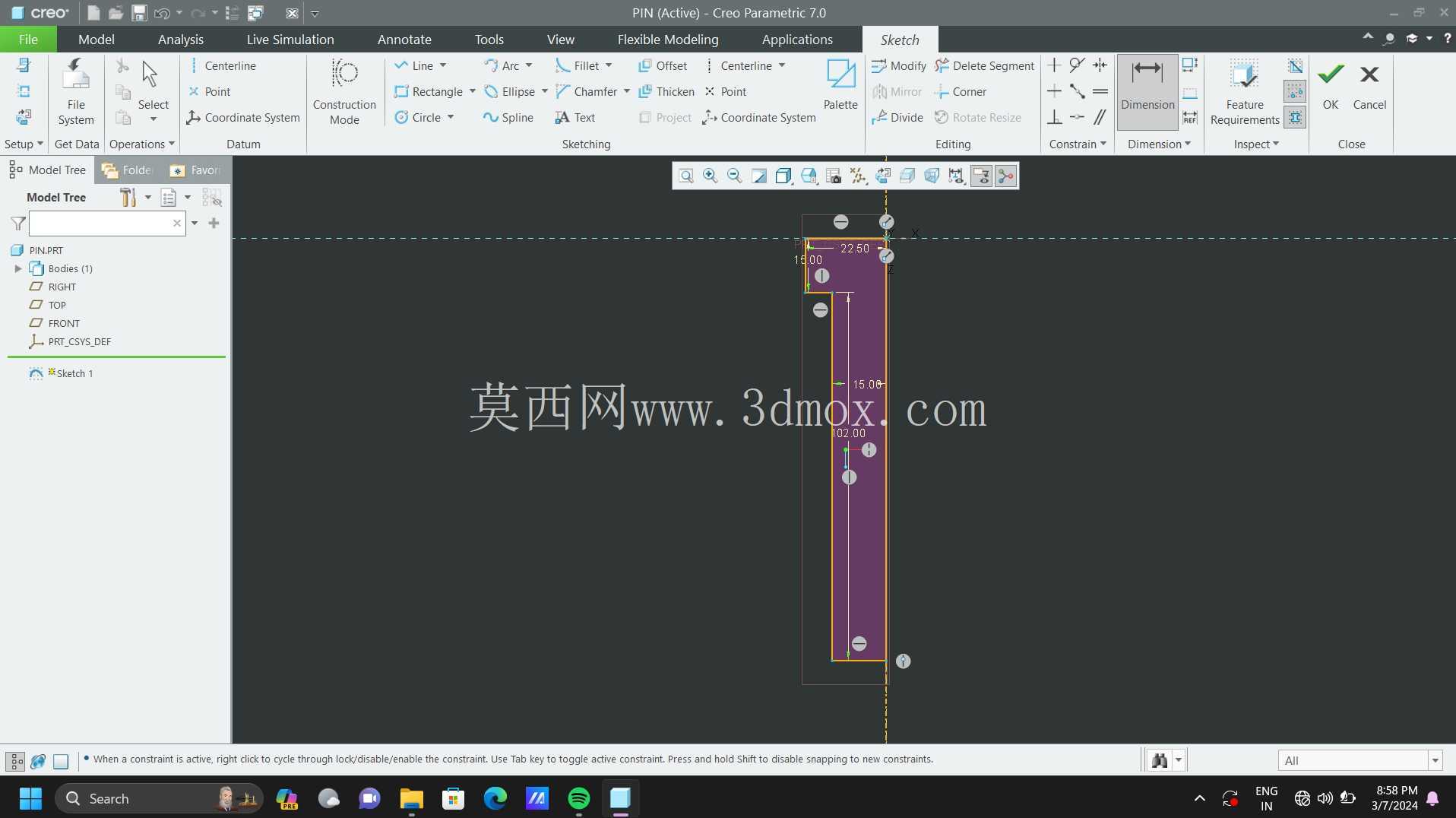

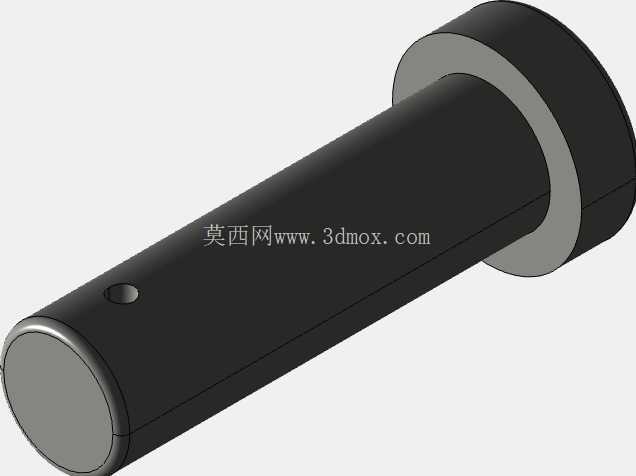

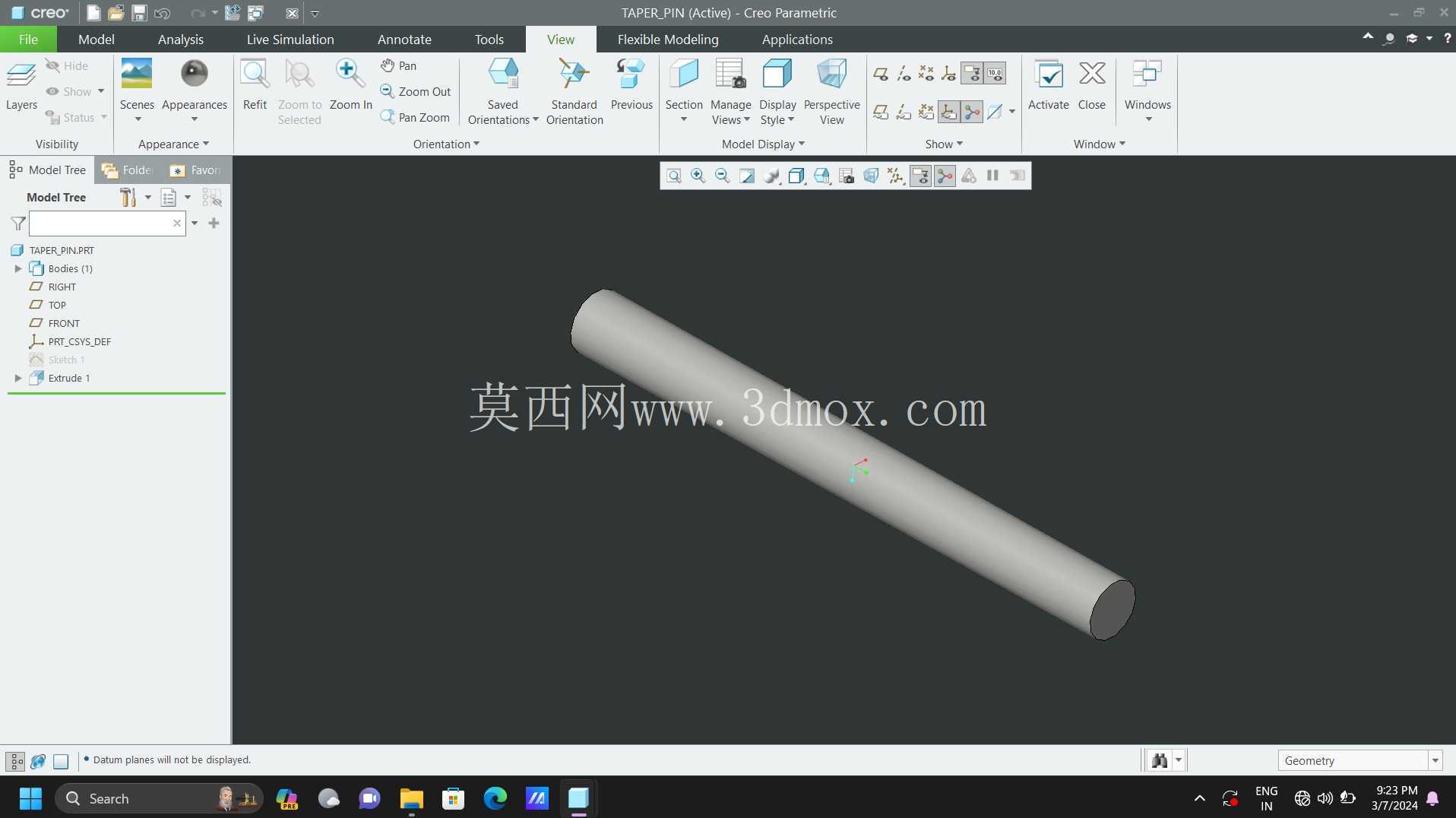

　　从实际装配边界来看，横向贯穿的两根轴端分别对接两侧传动杆，轴段预留了扁位卡位，装配时杆端套入后可通过销钉或者顶丝锁止，避免杆系往复摆动时接头跟转松脱；垂直方向的主销轴段上下都做了限位轴肩，上端轴头直径略大于主体安装孔，装入后下端用卡环或者端盖限位，整个接头绕垂直轴的回转间隙控制在0.1mm以内，既保证转动顺滑，也不会出现旷量异响。

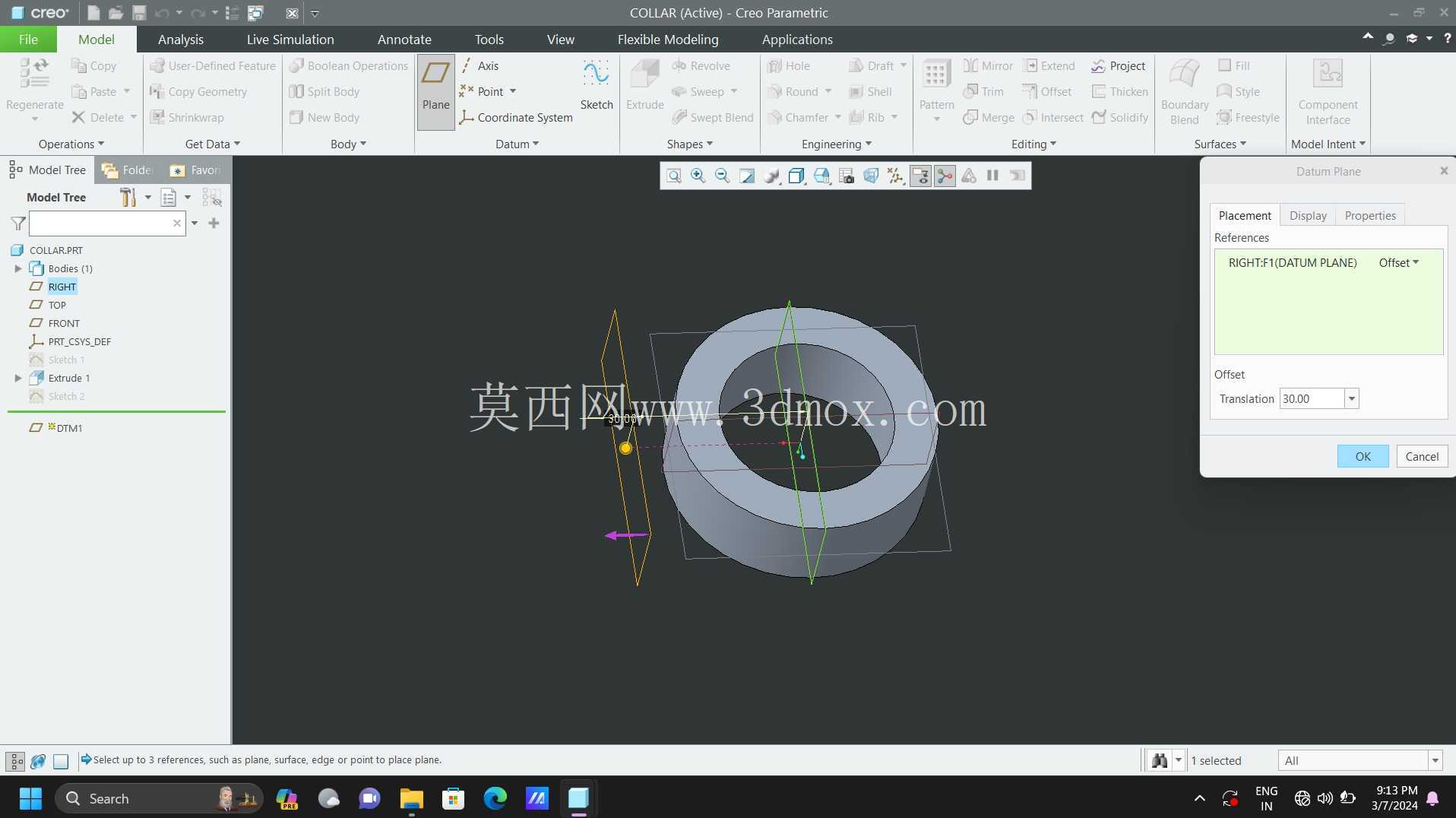

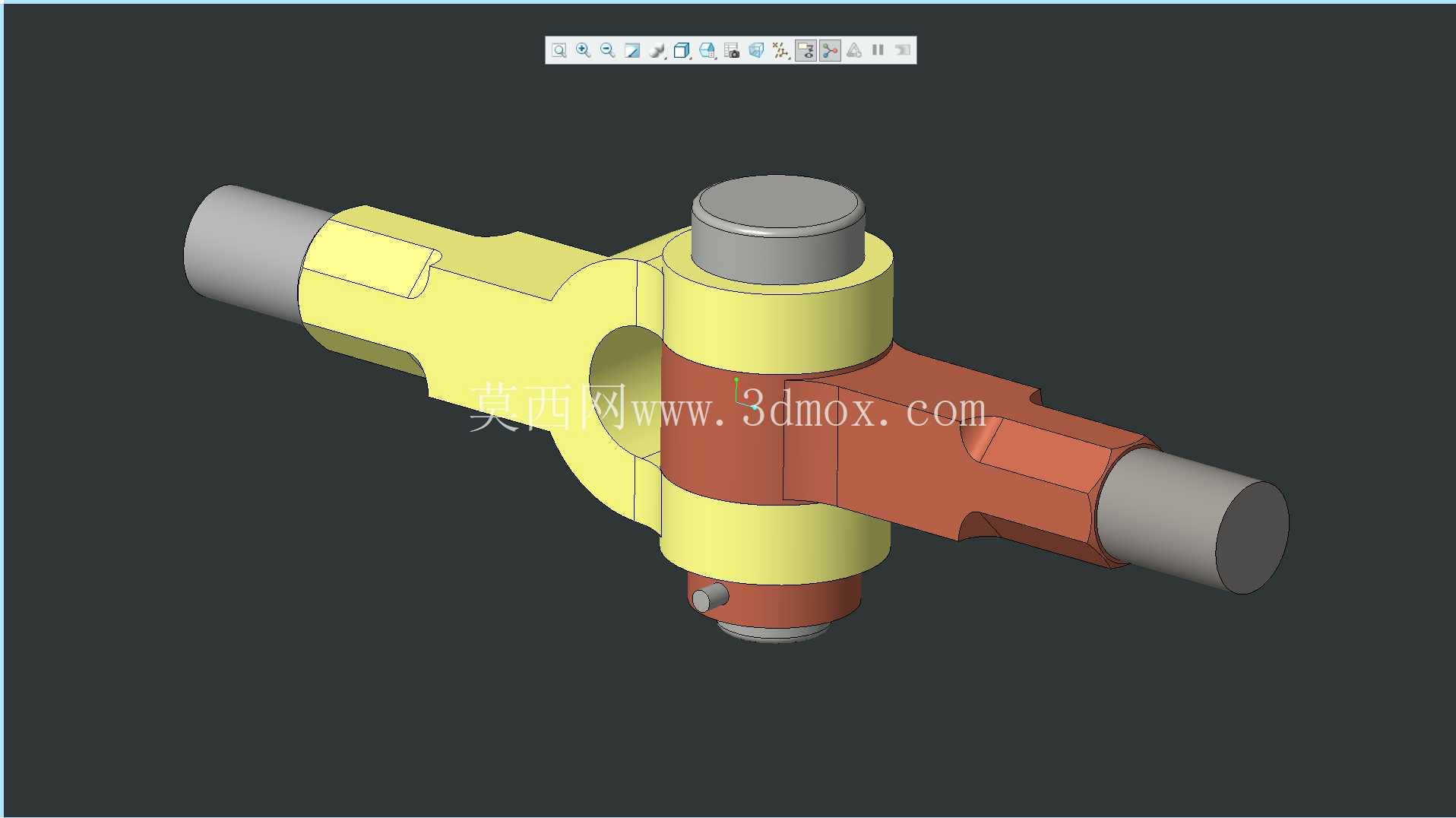

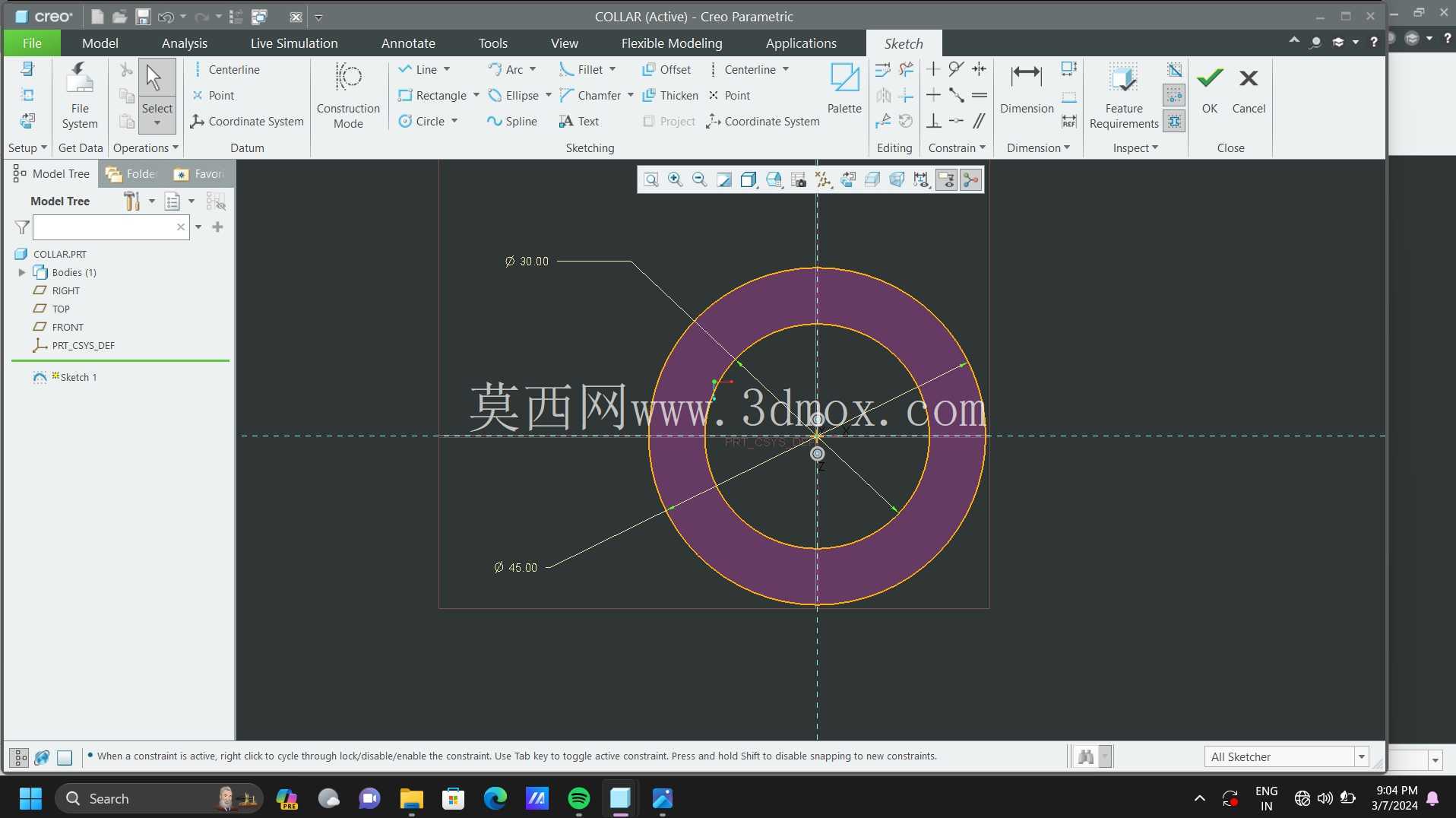

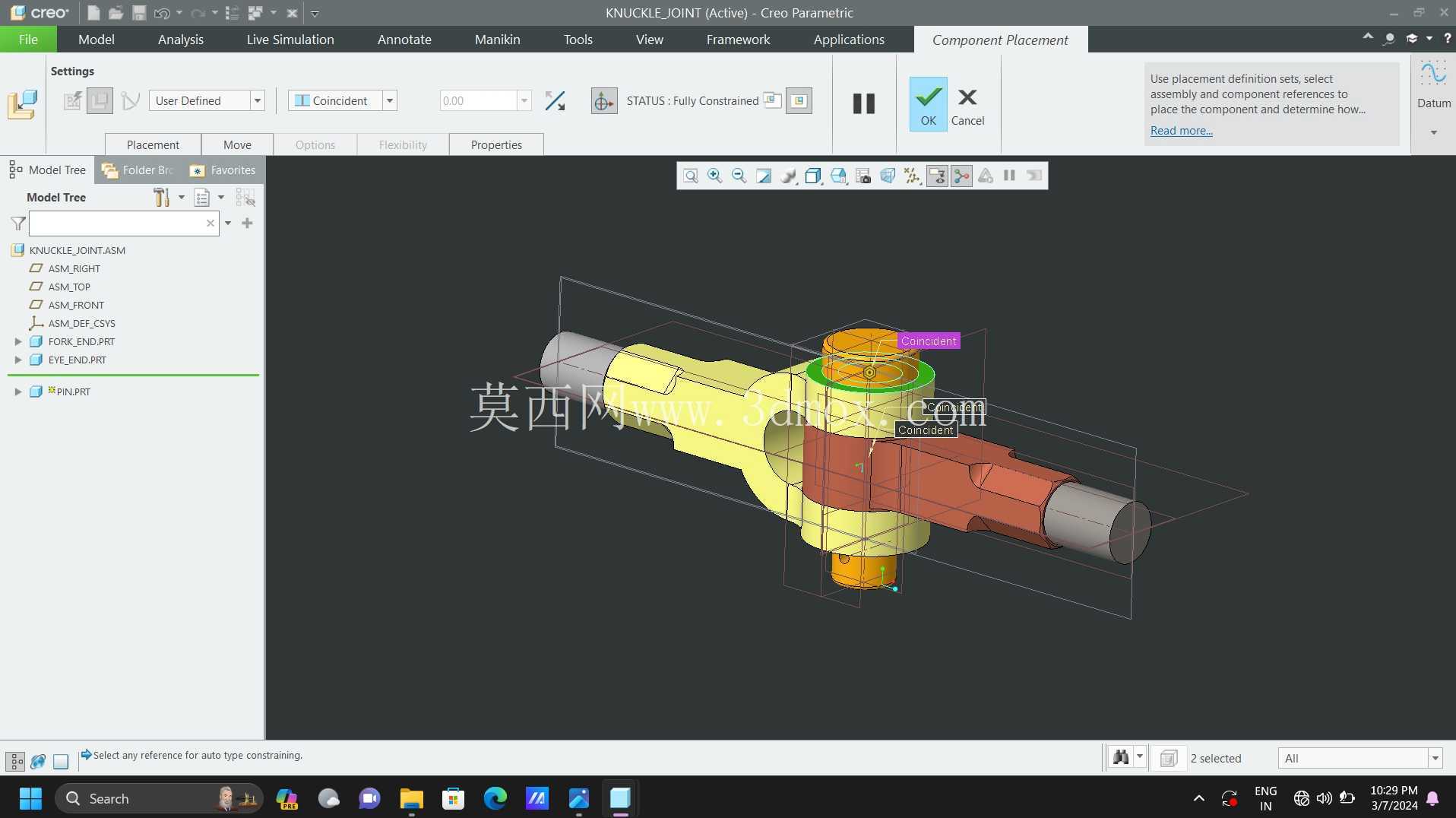

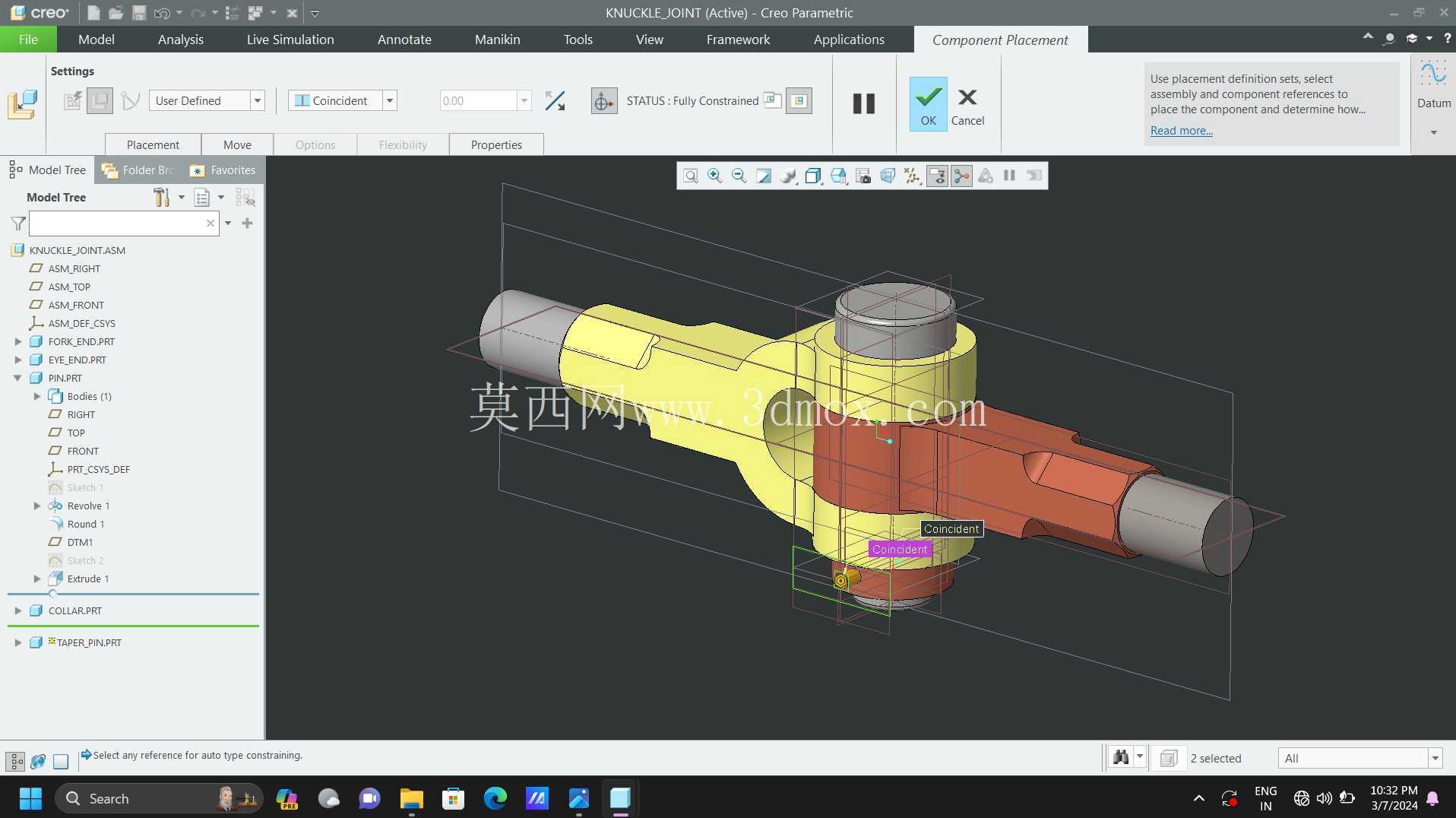

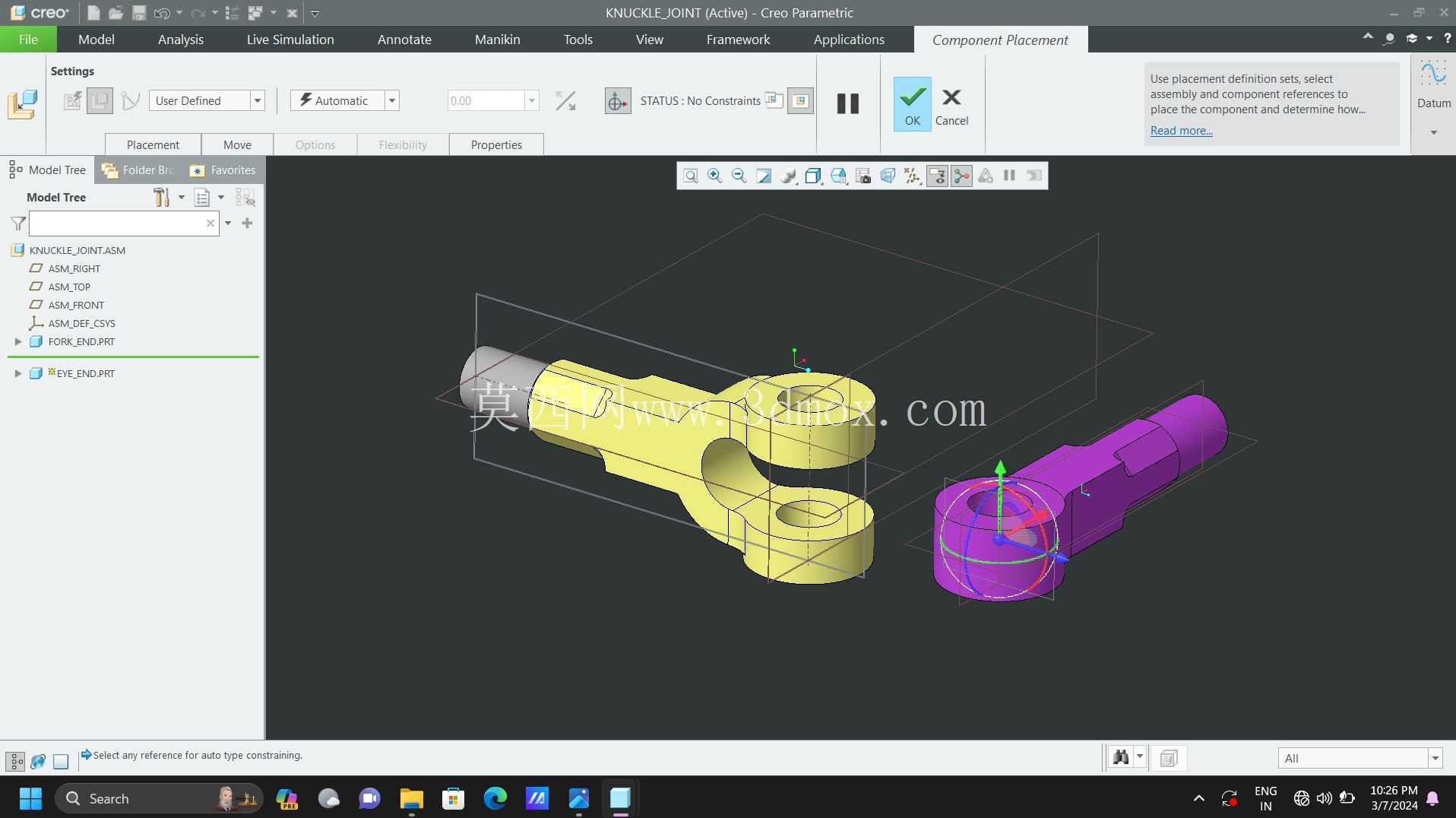

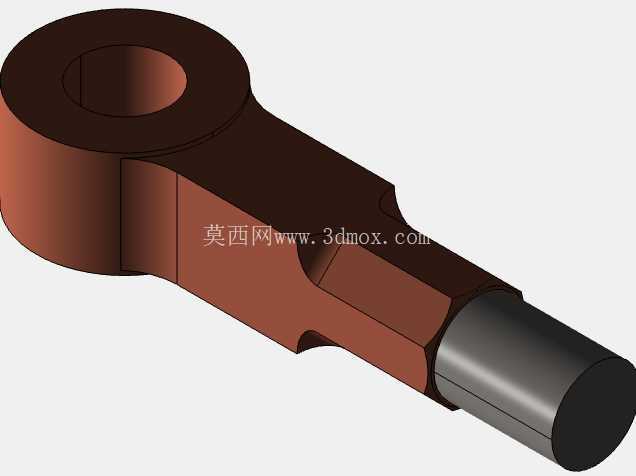

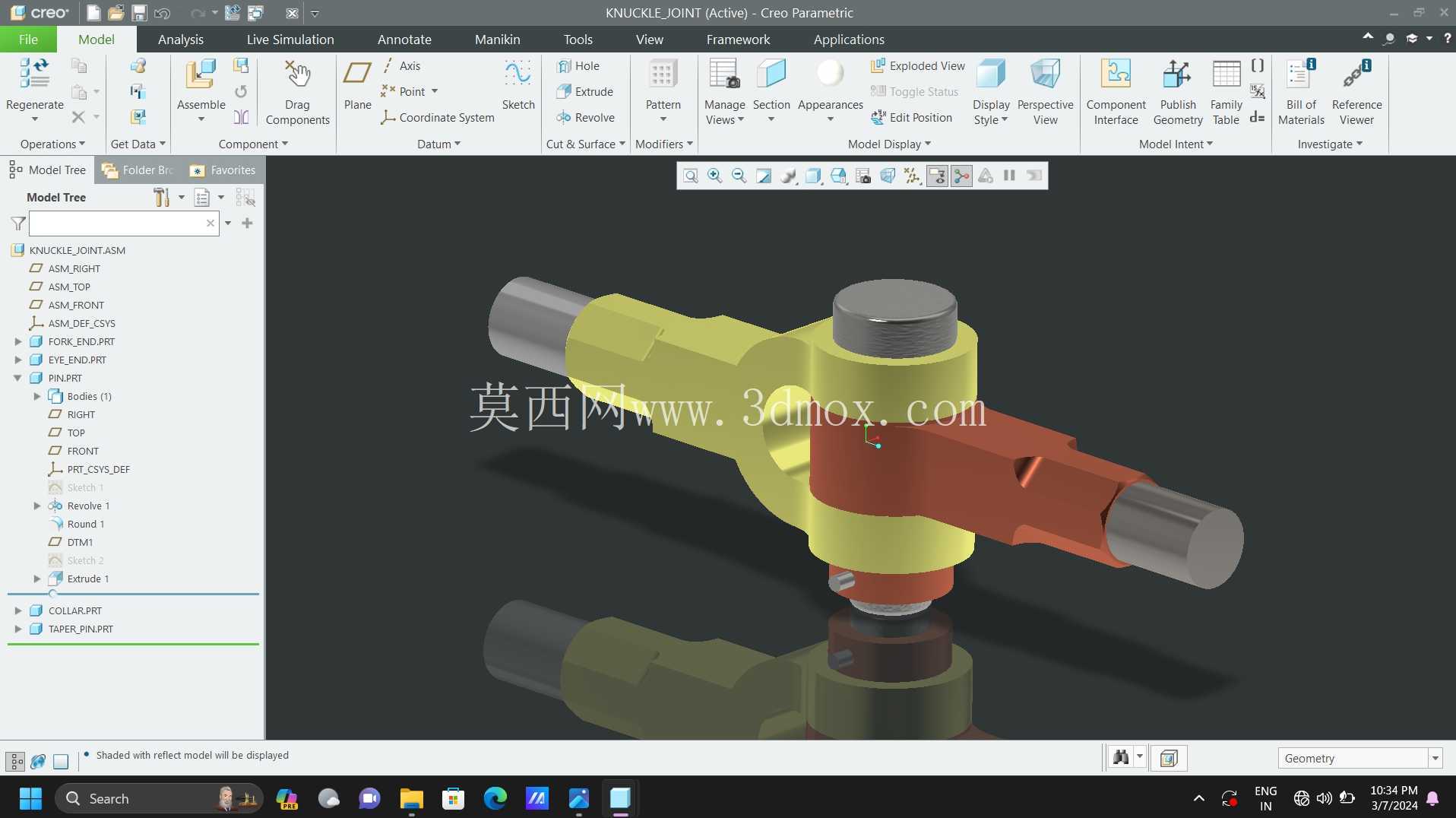

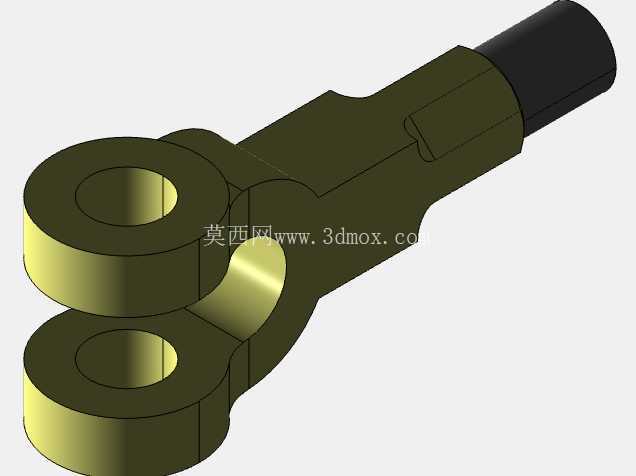

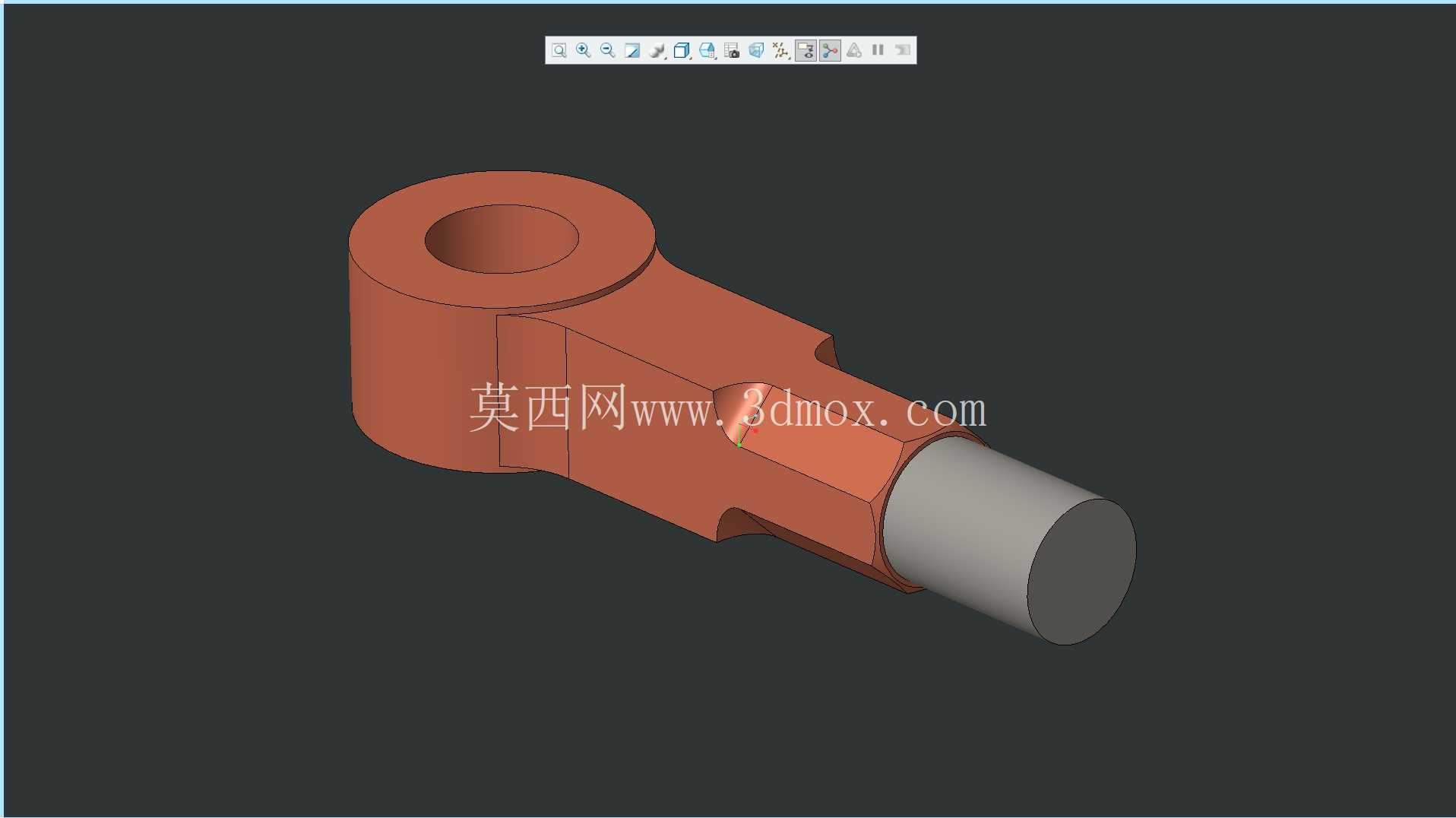

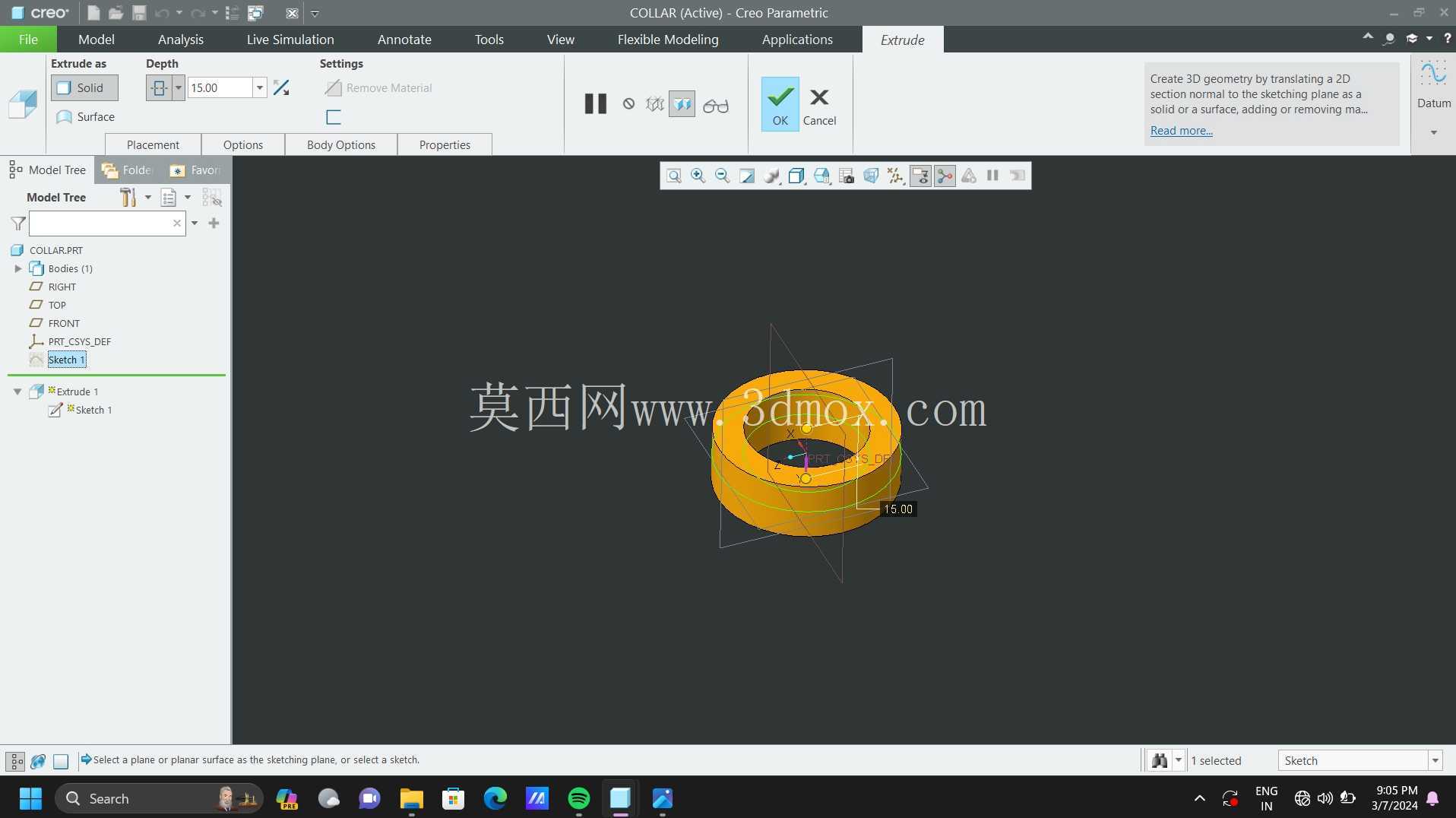

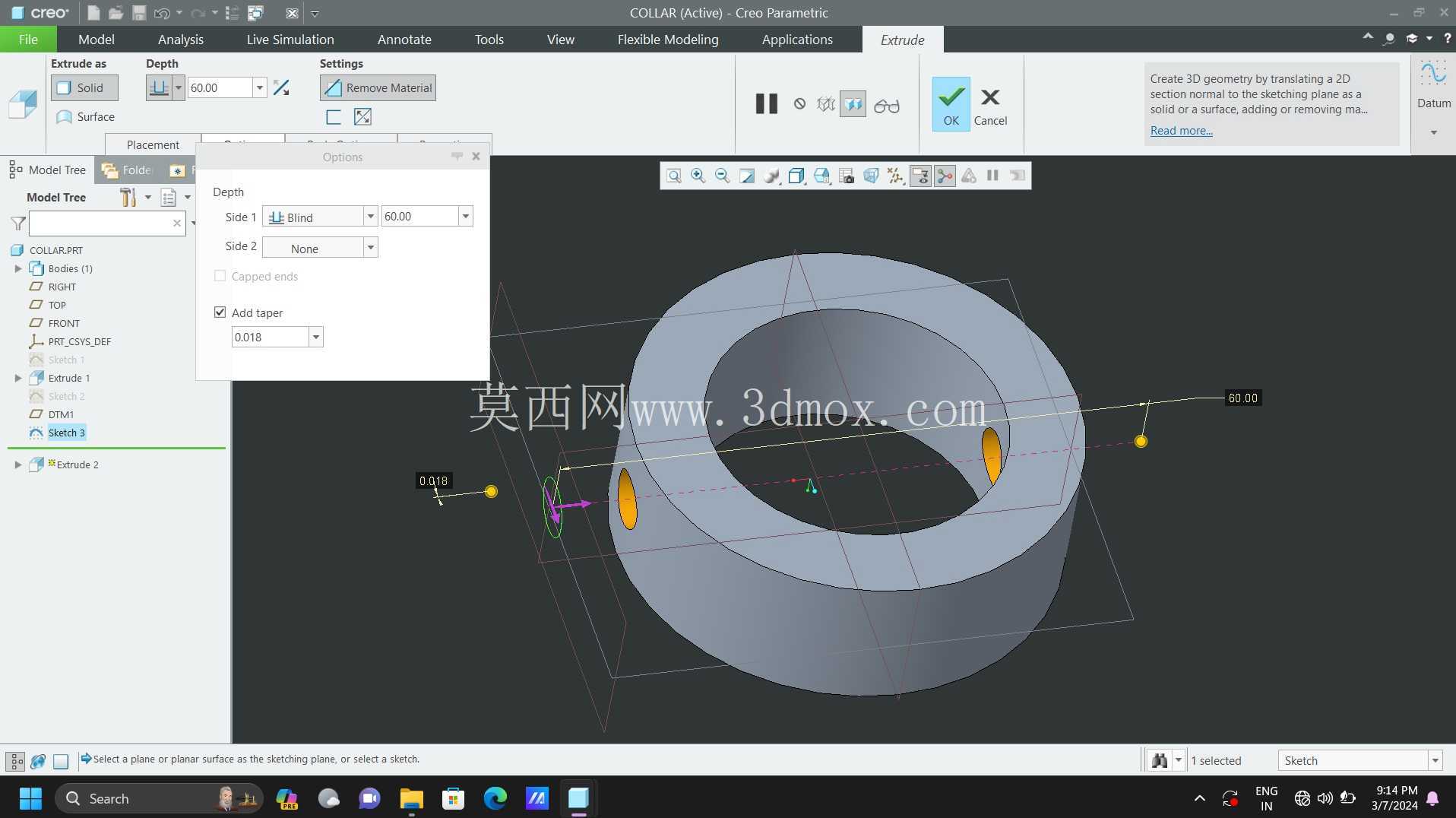

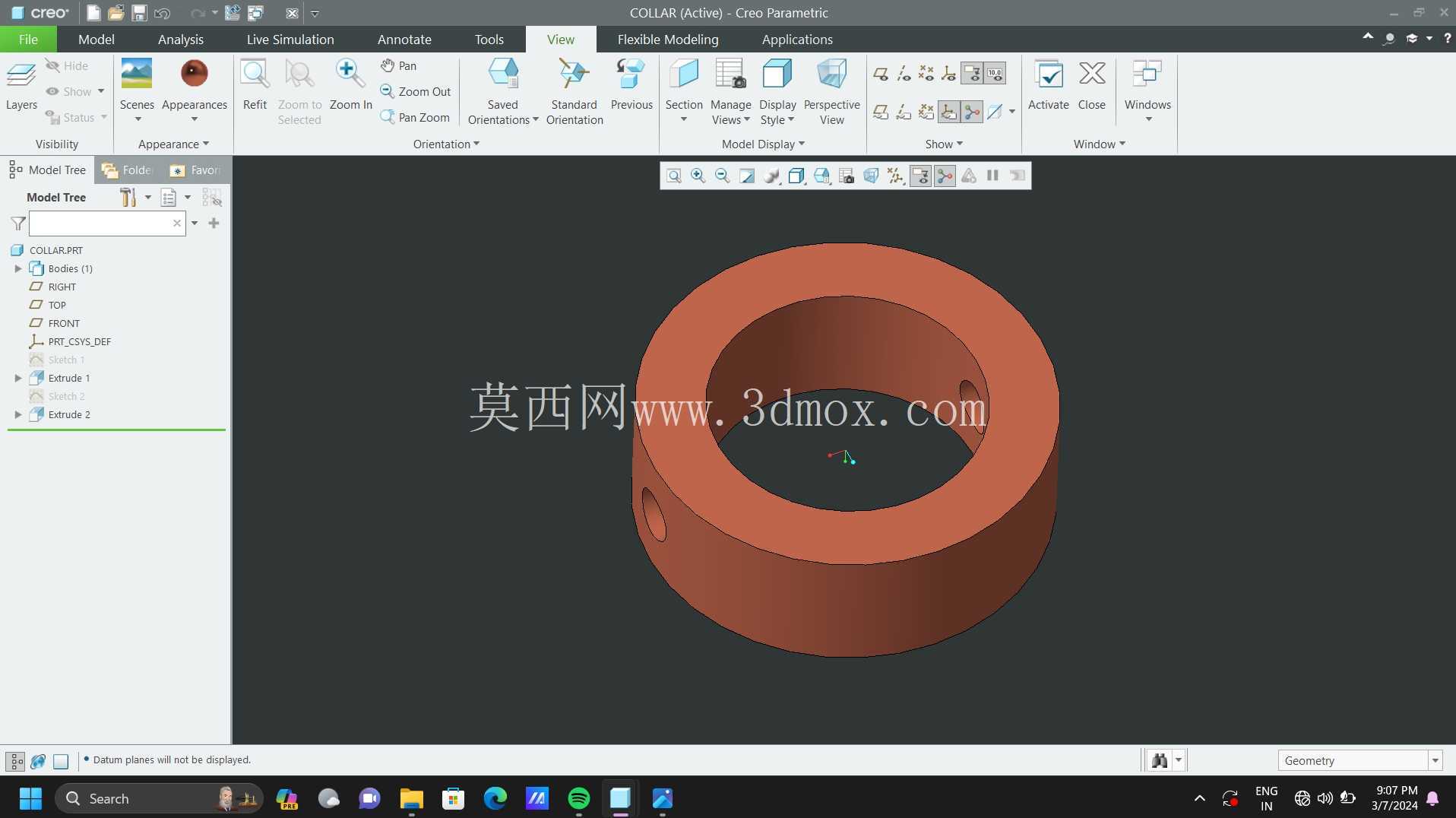

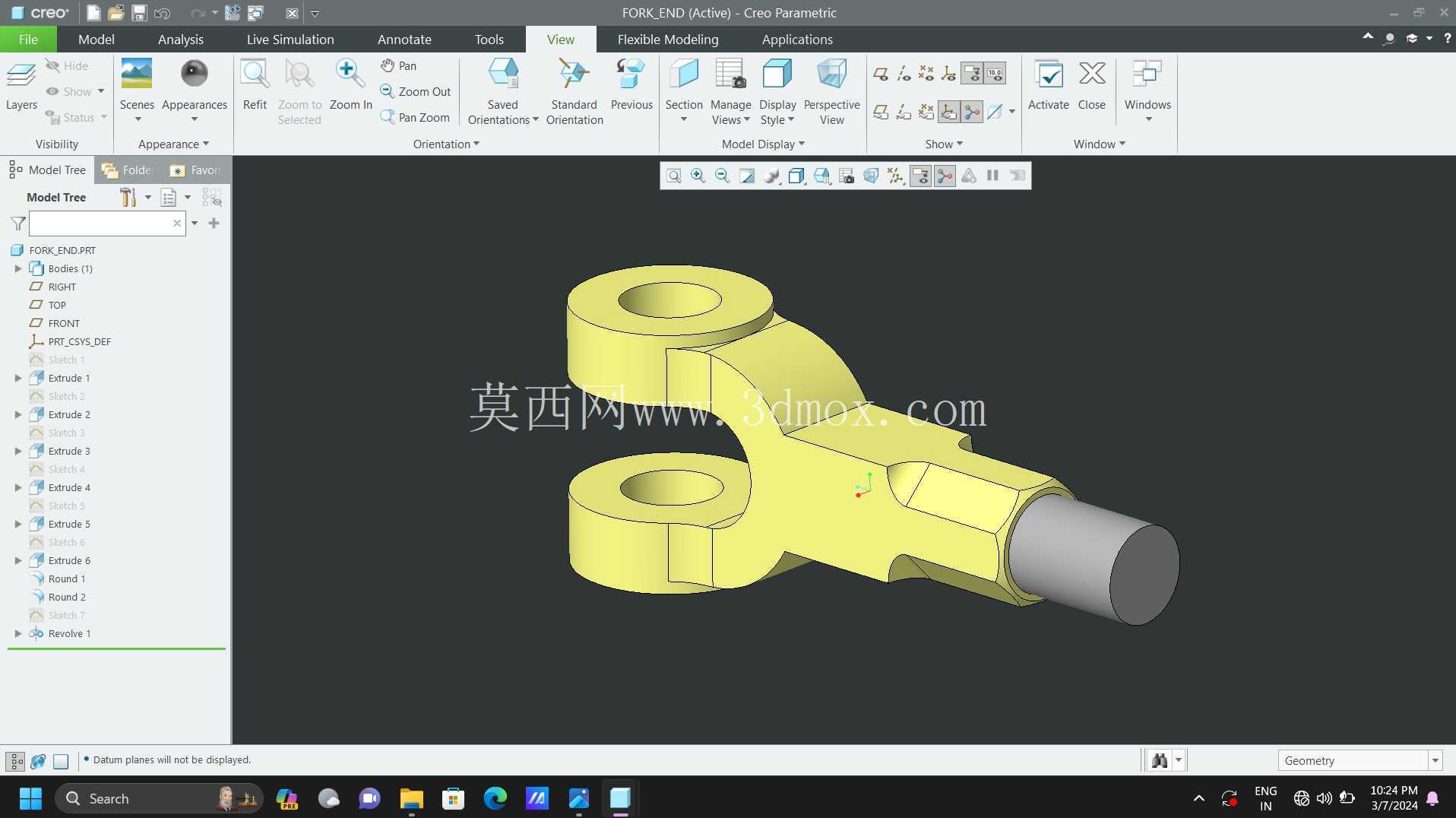

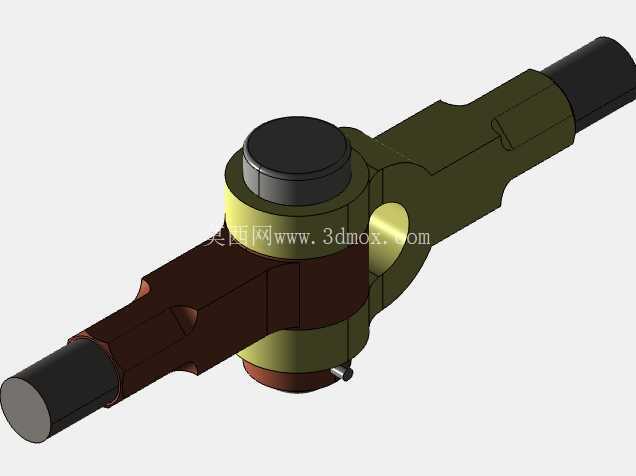

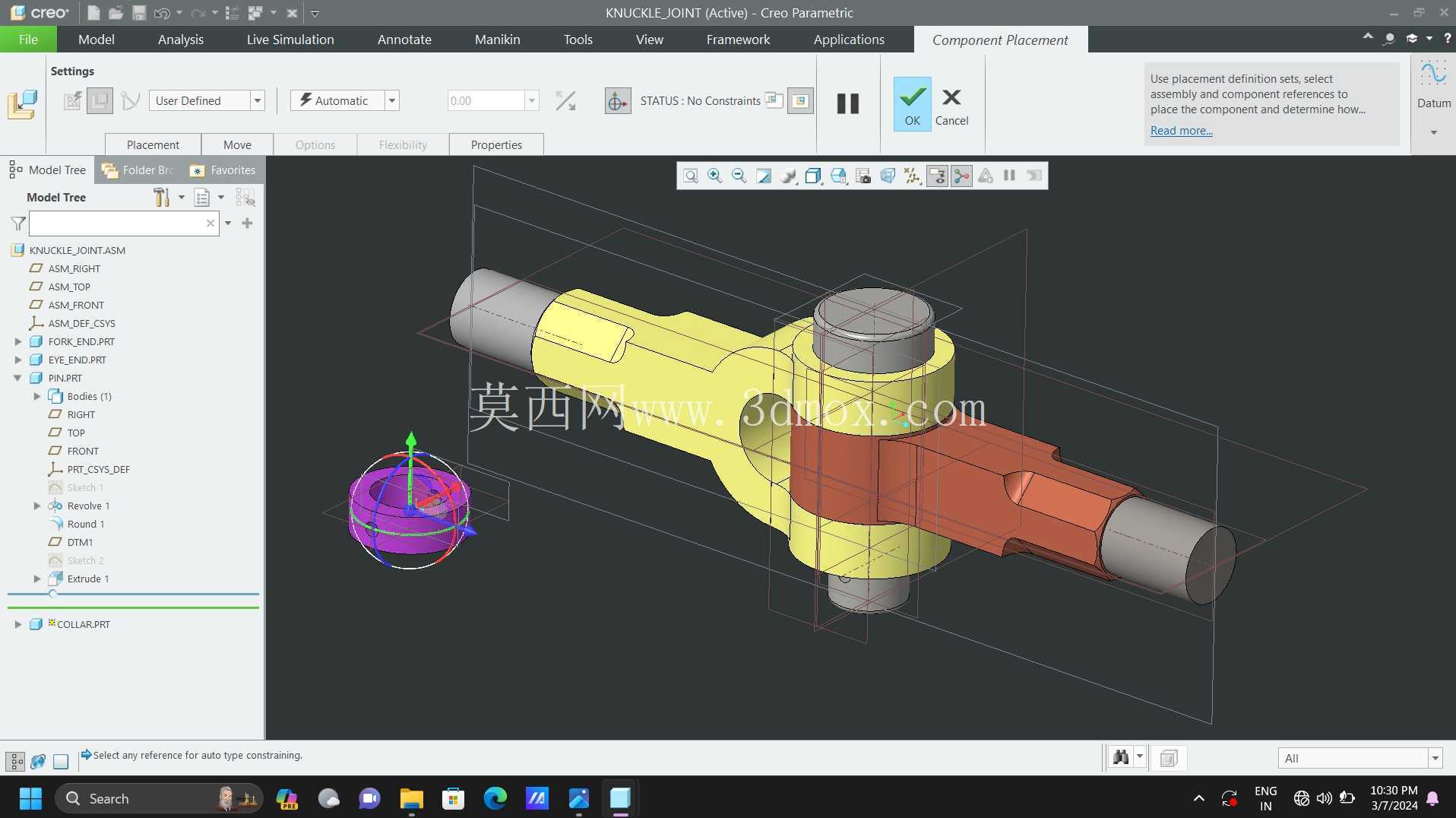

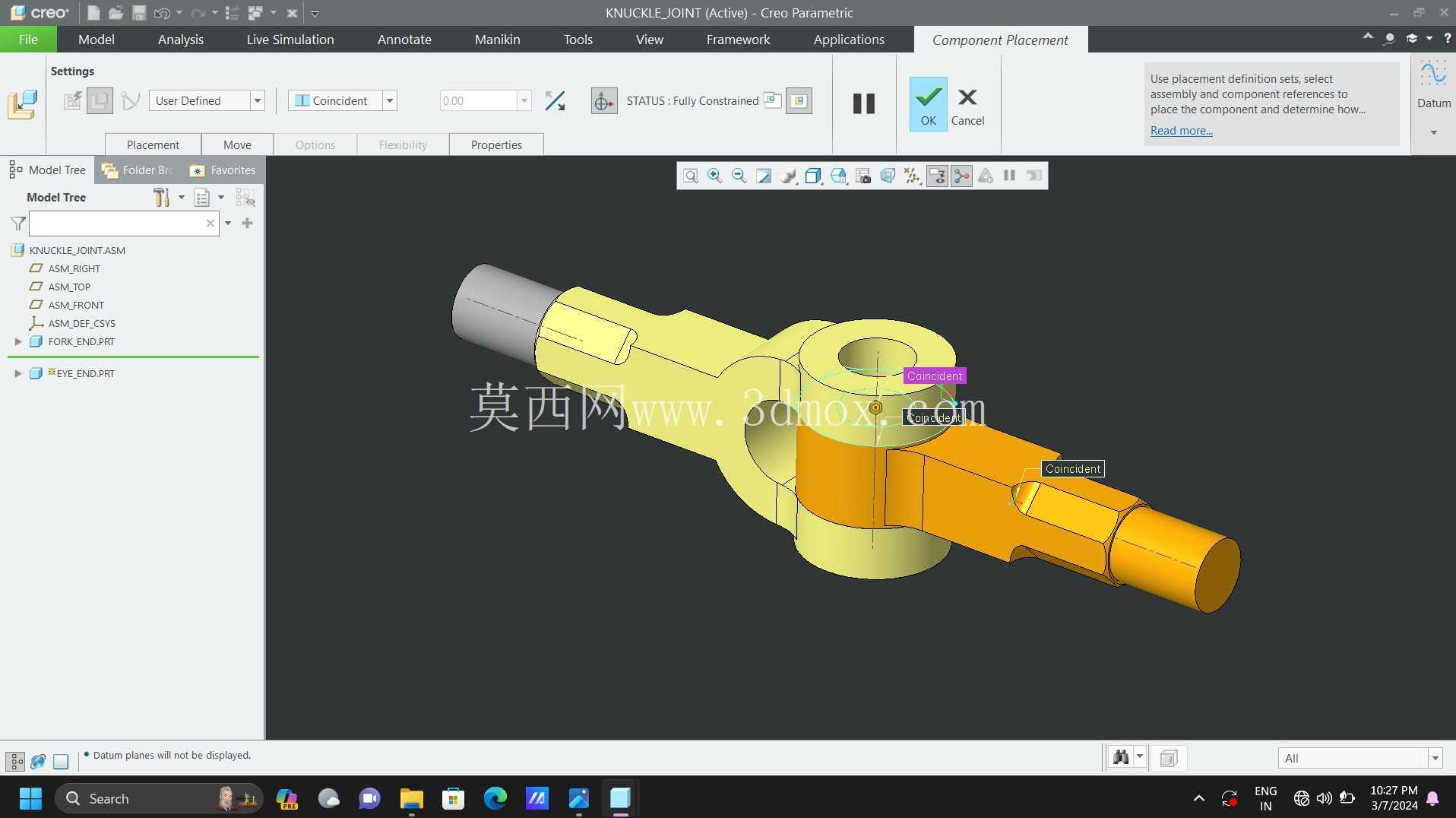

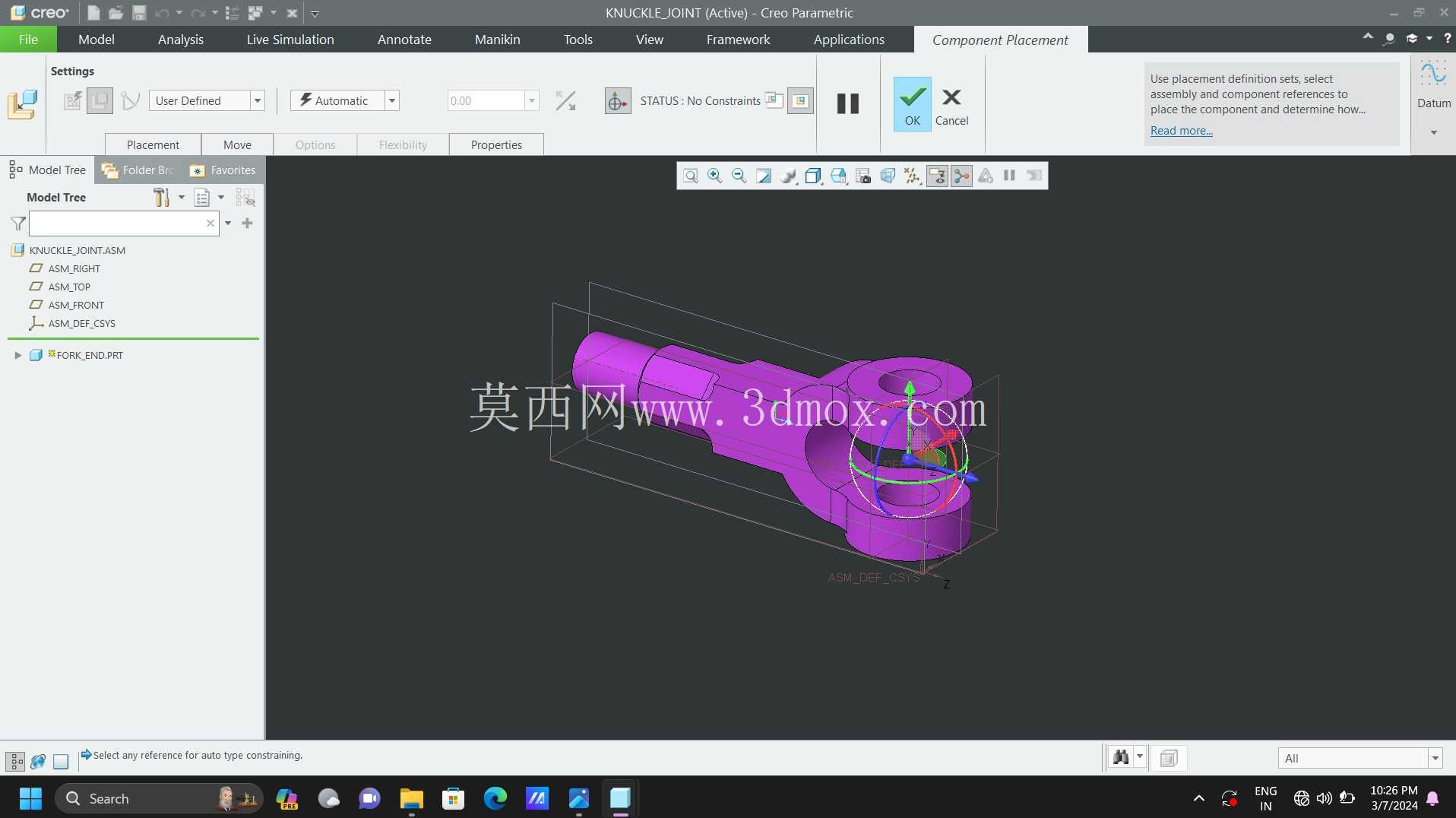

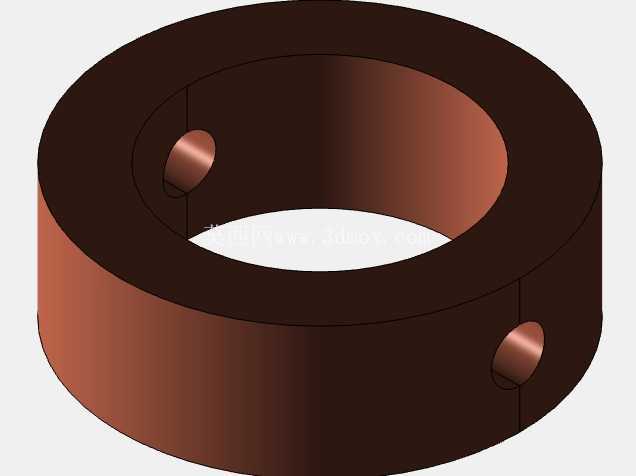

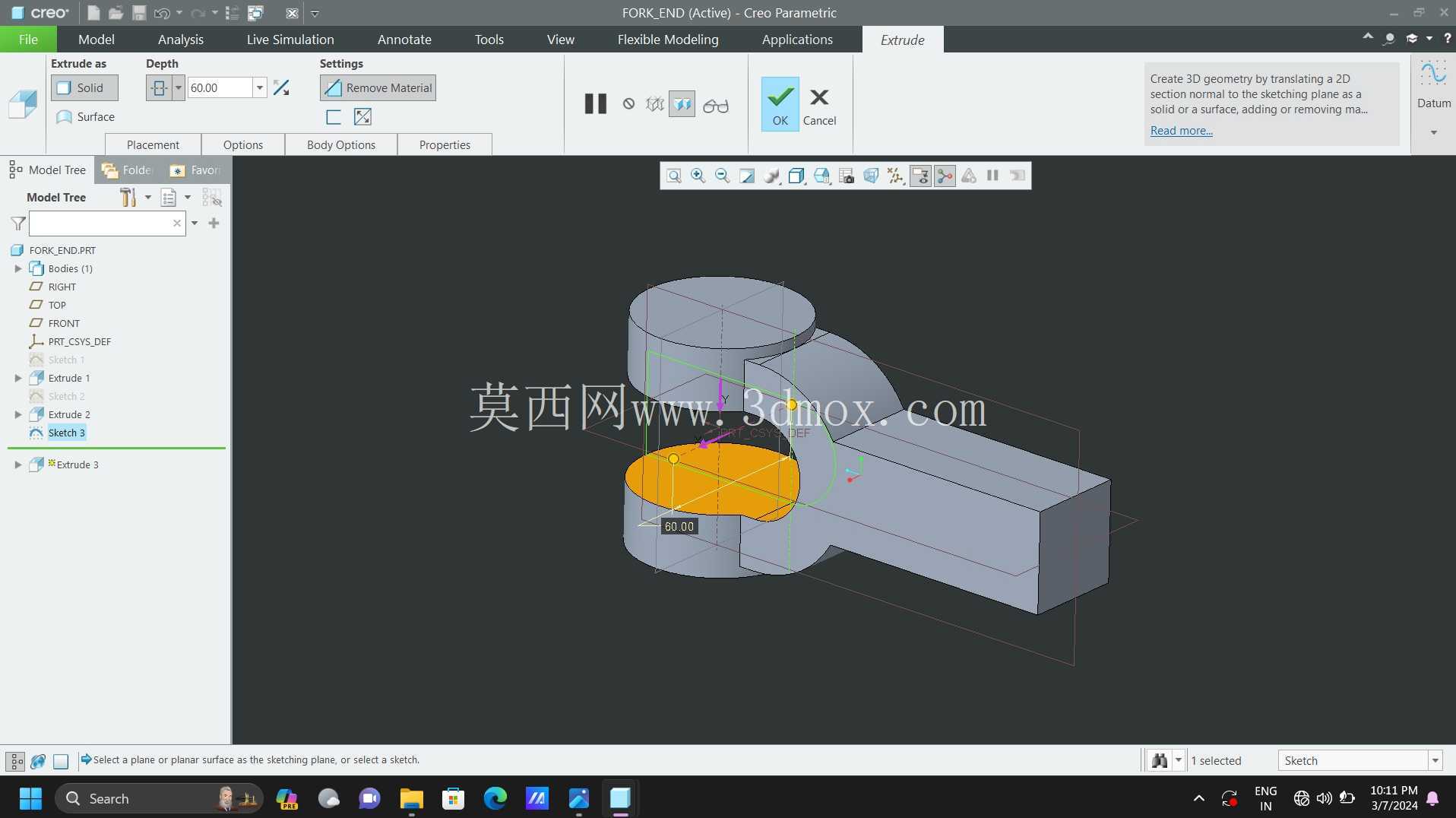

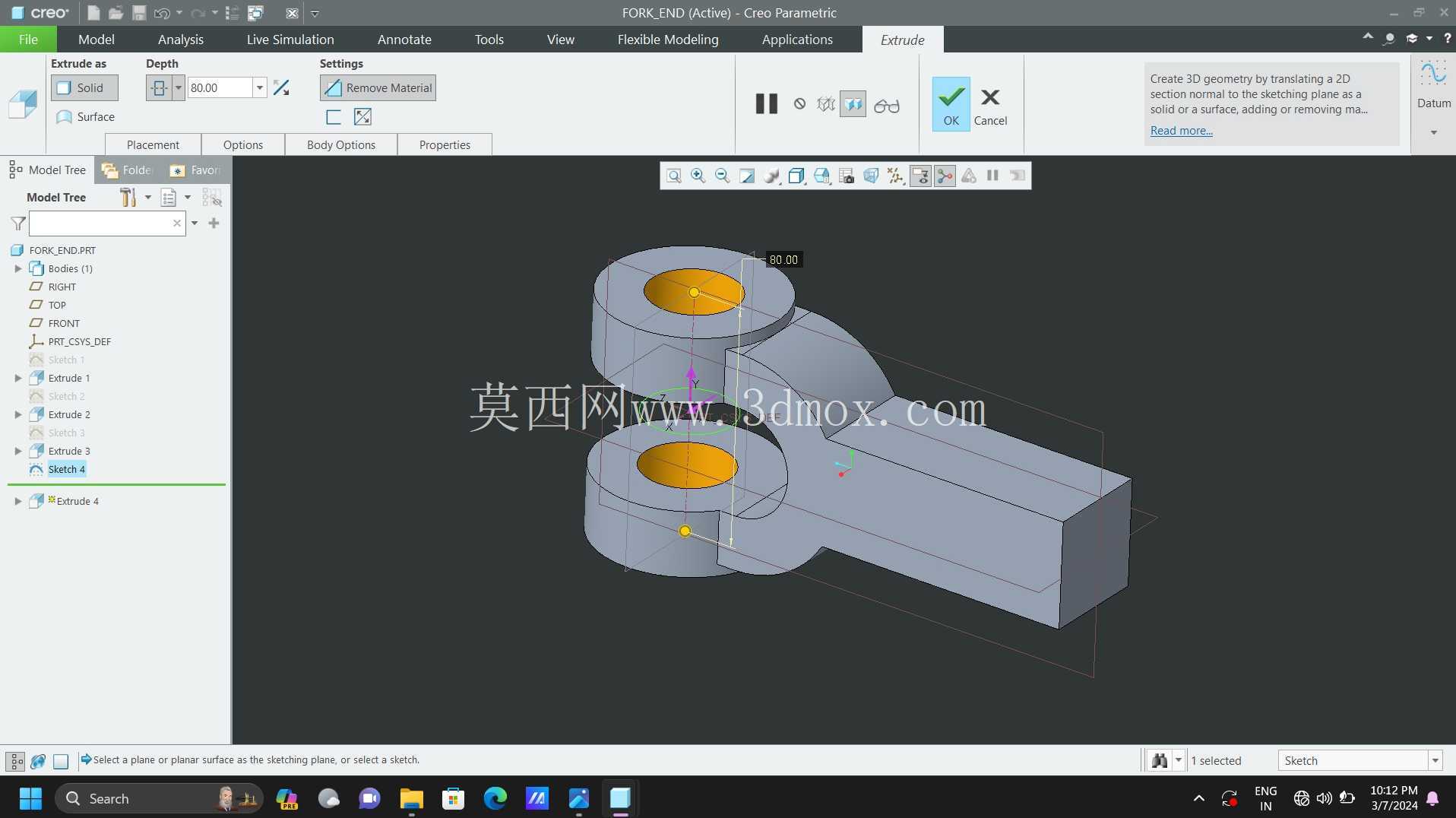

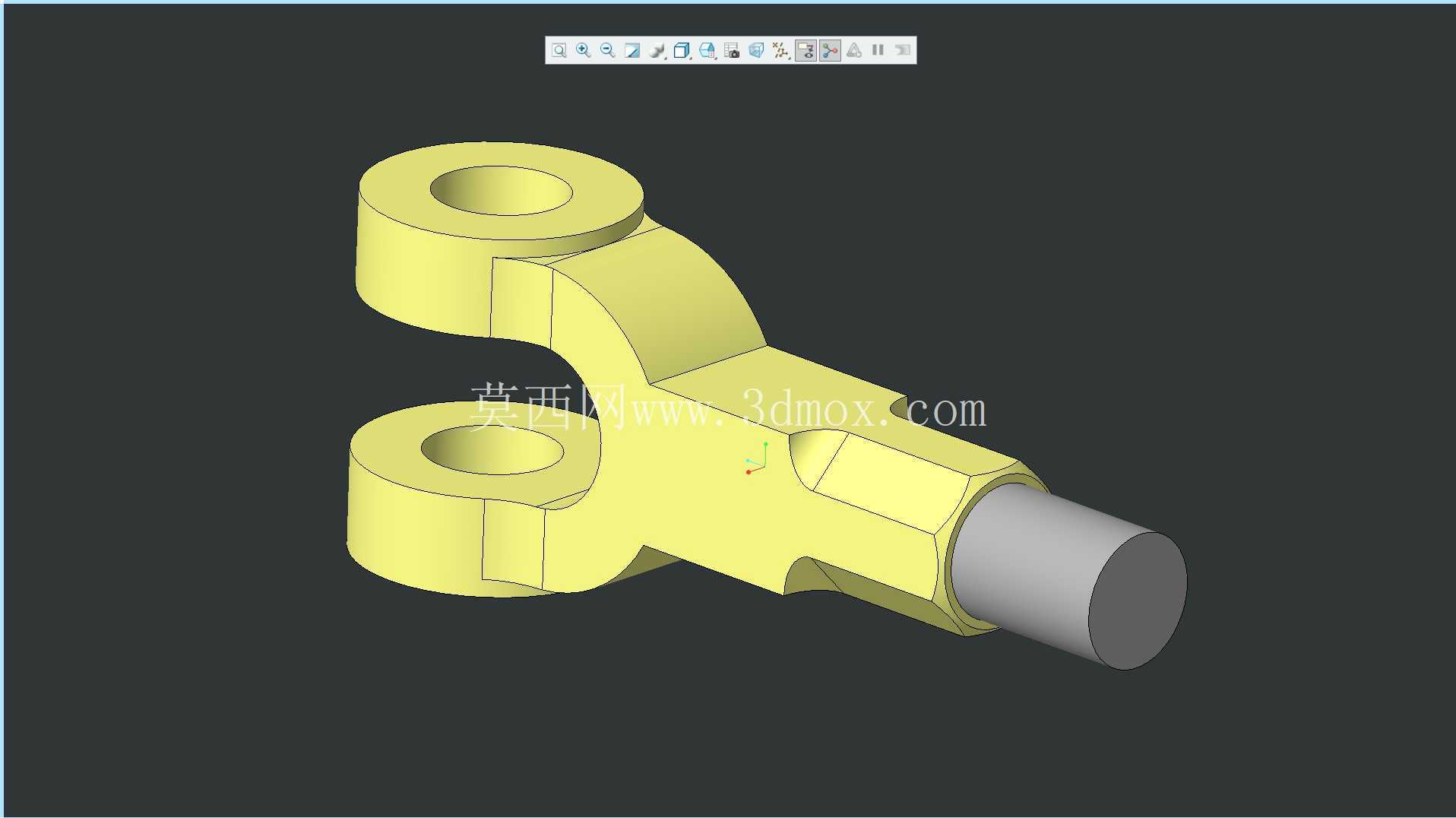

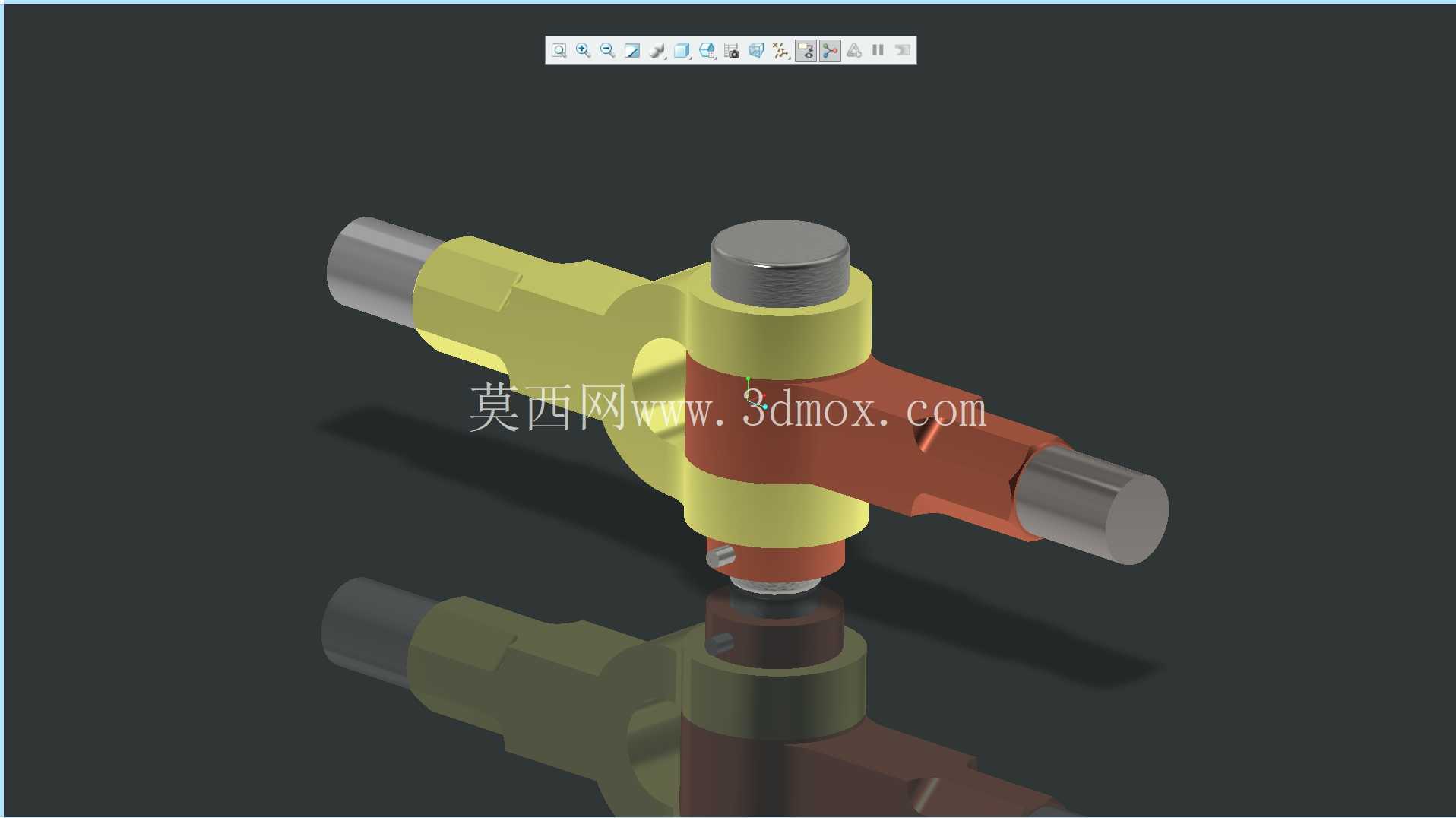

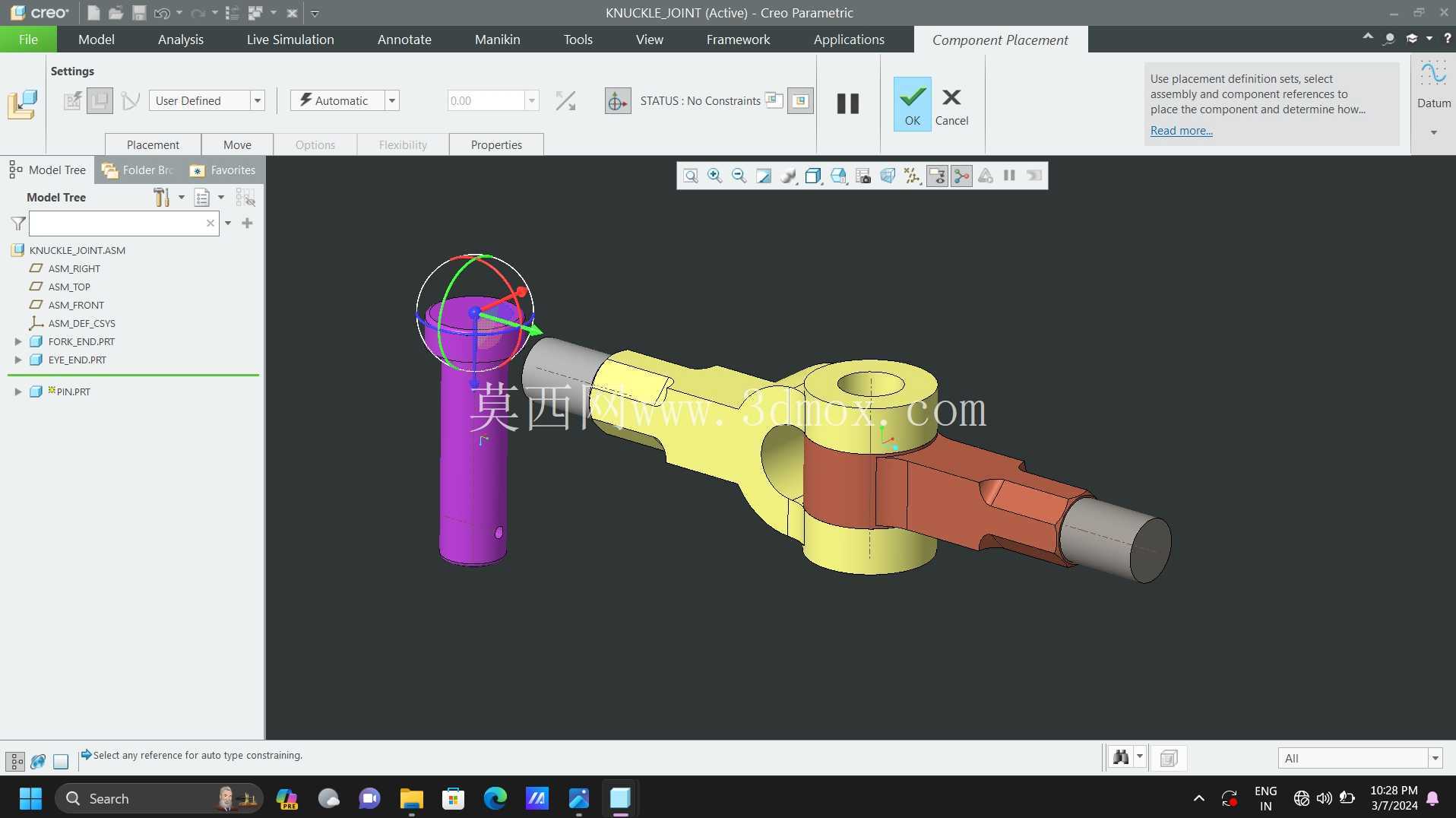

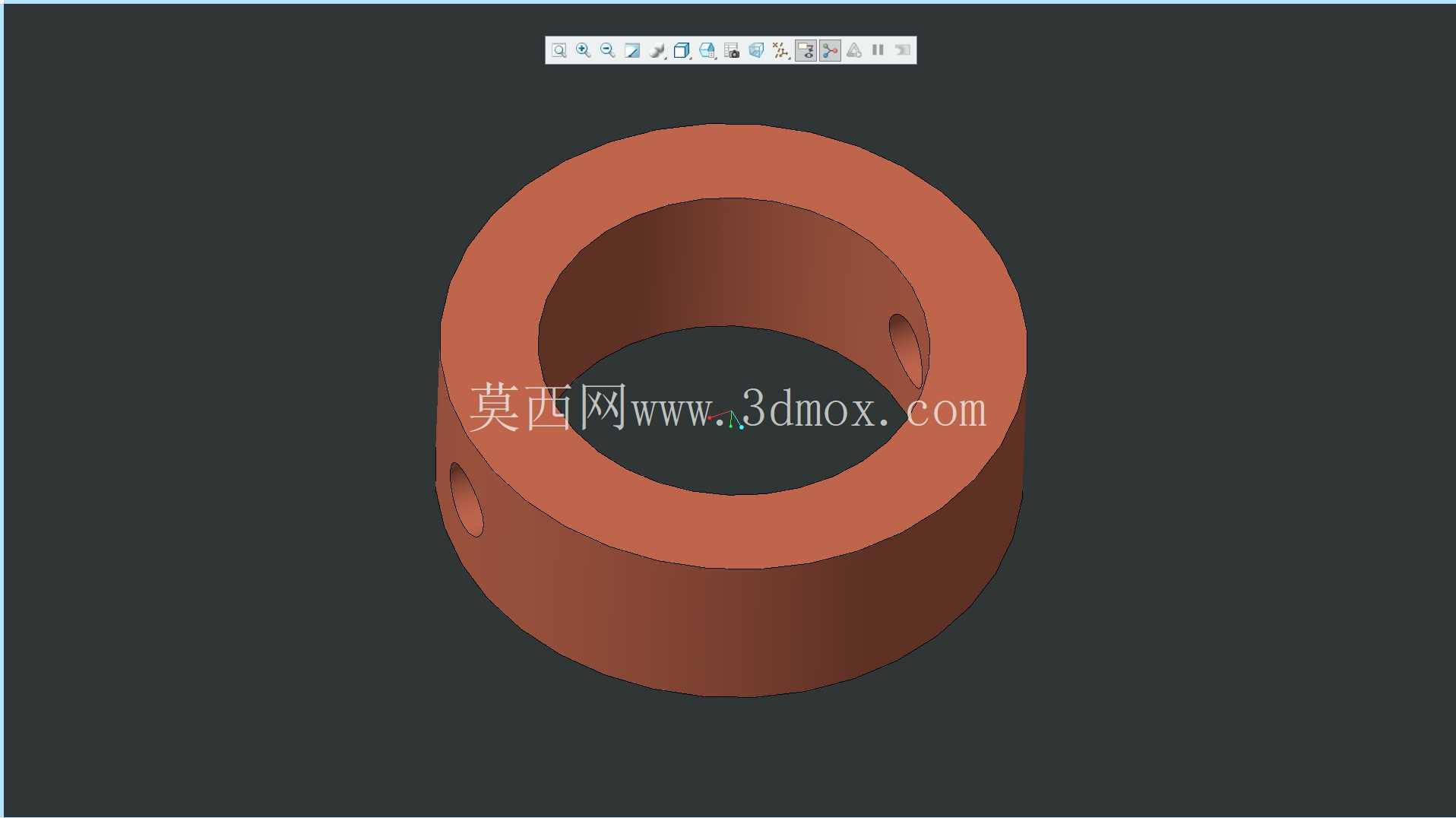

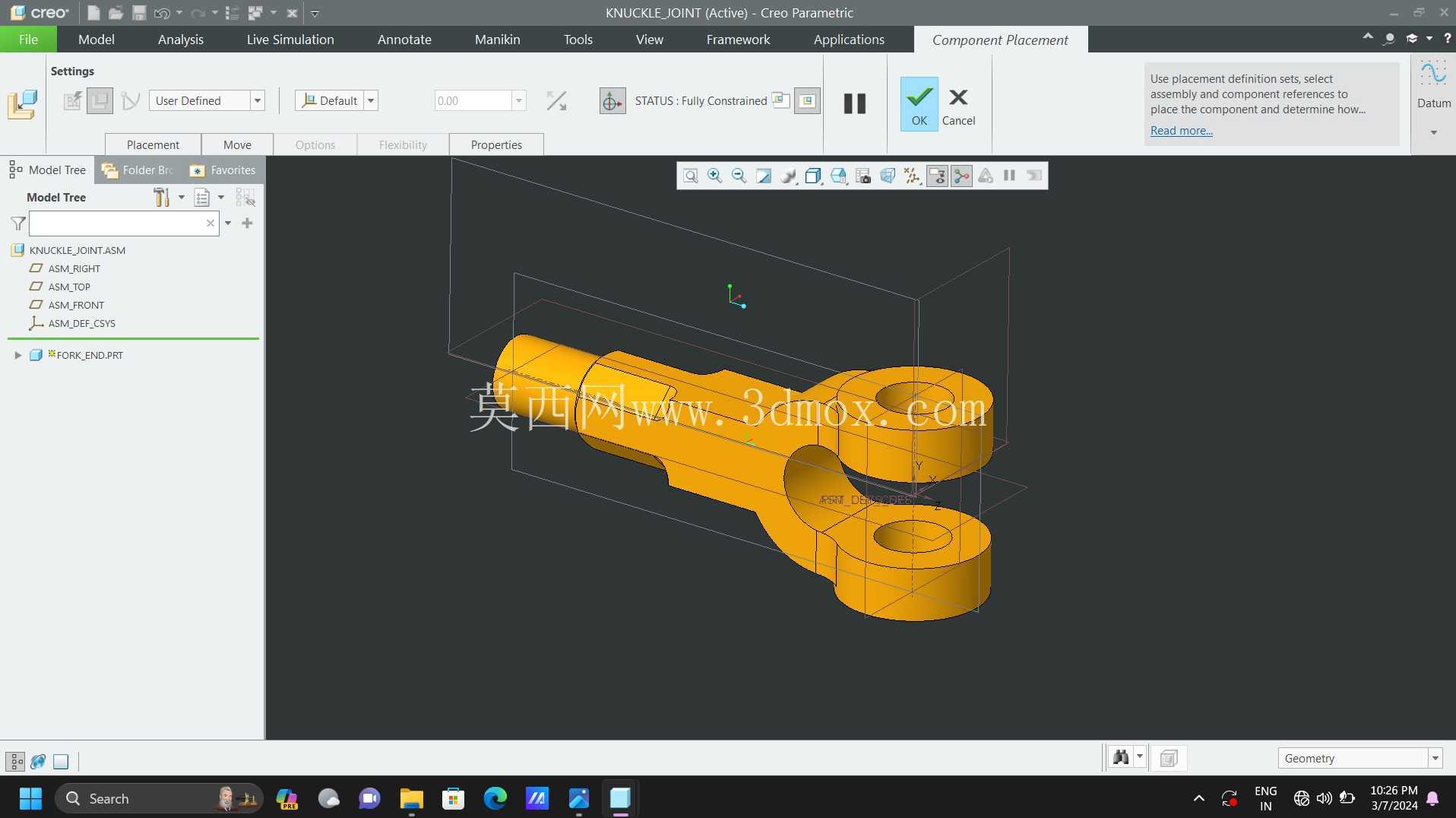

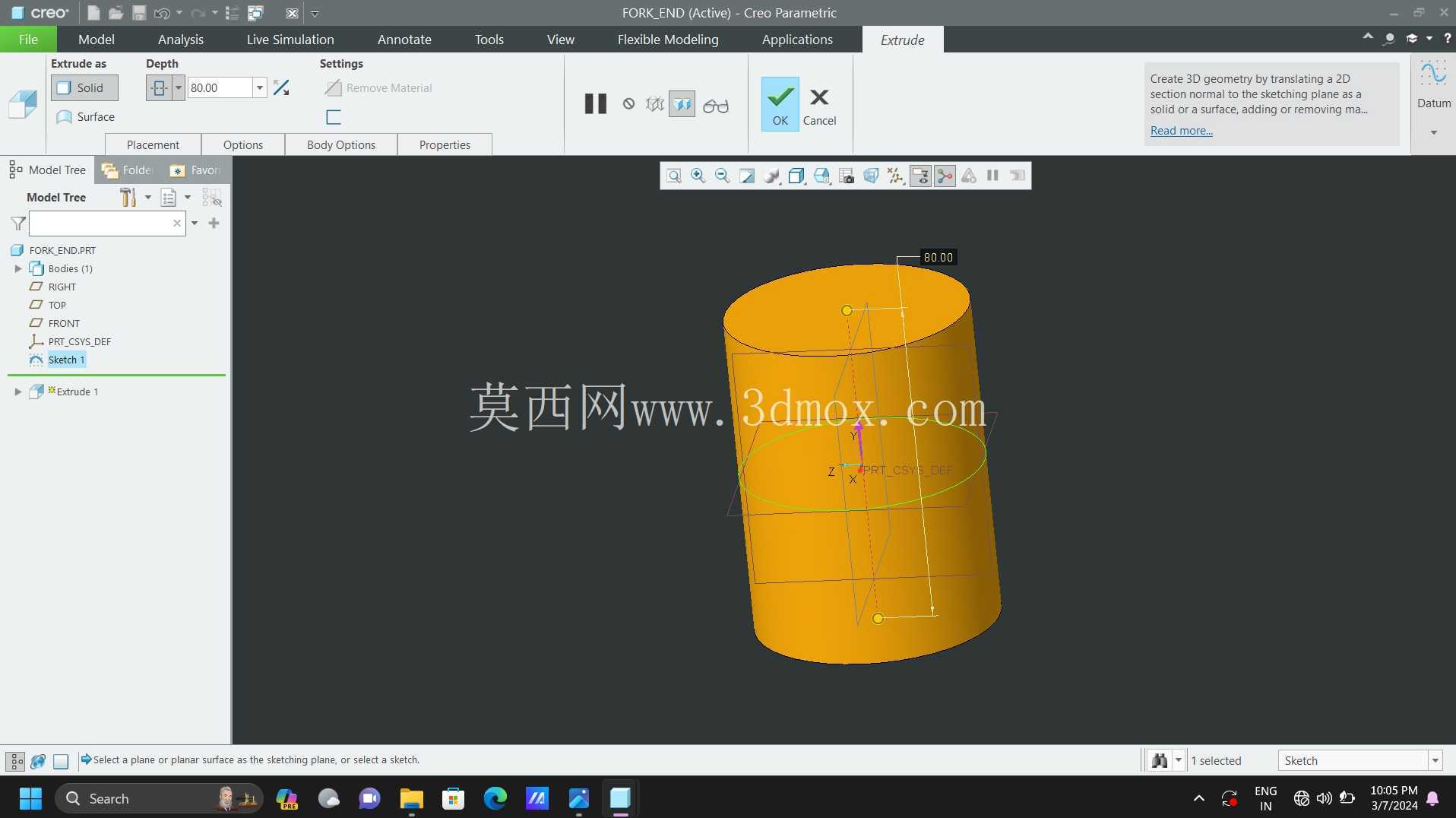

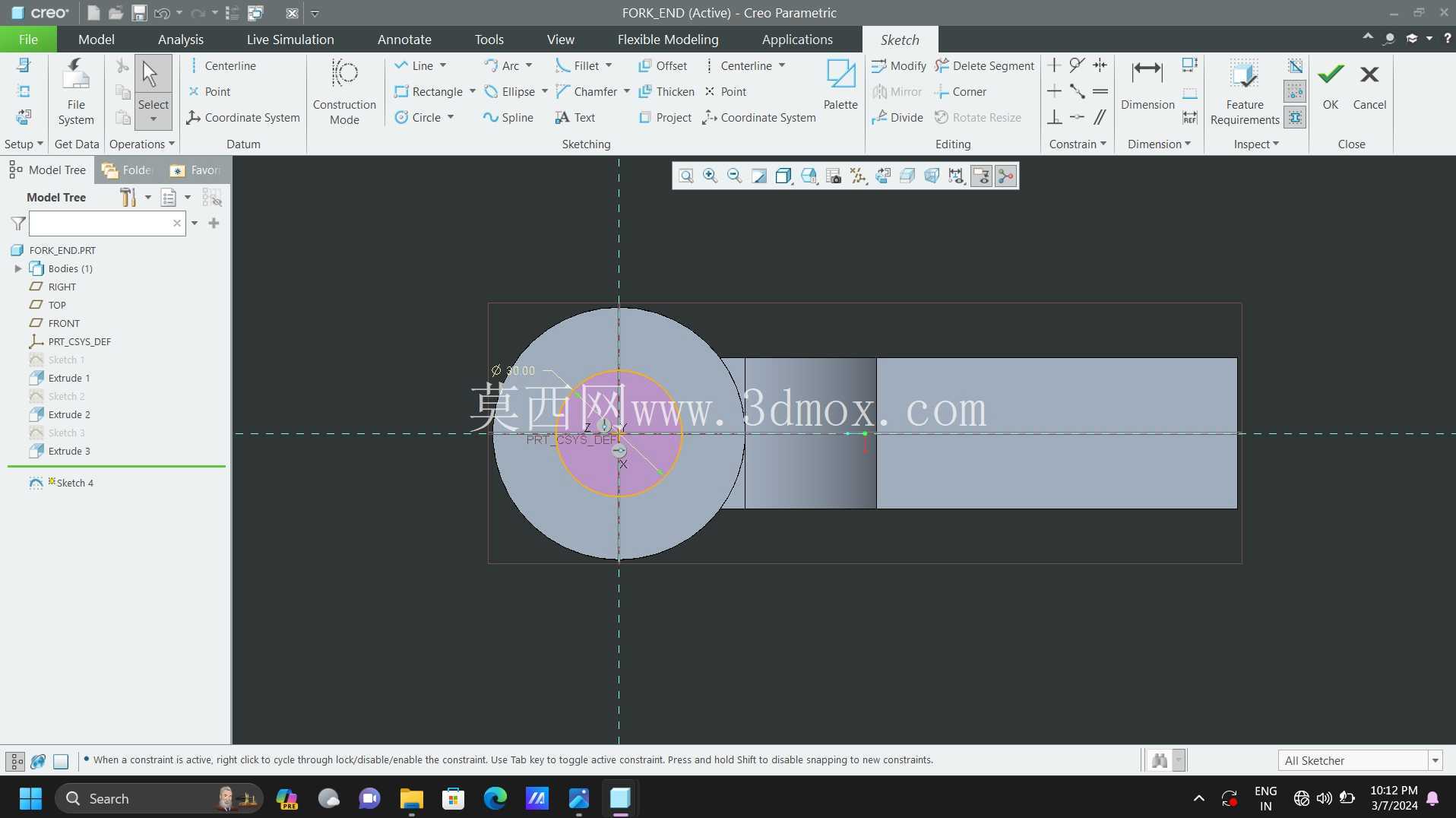

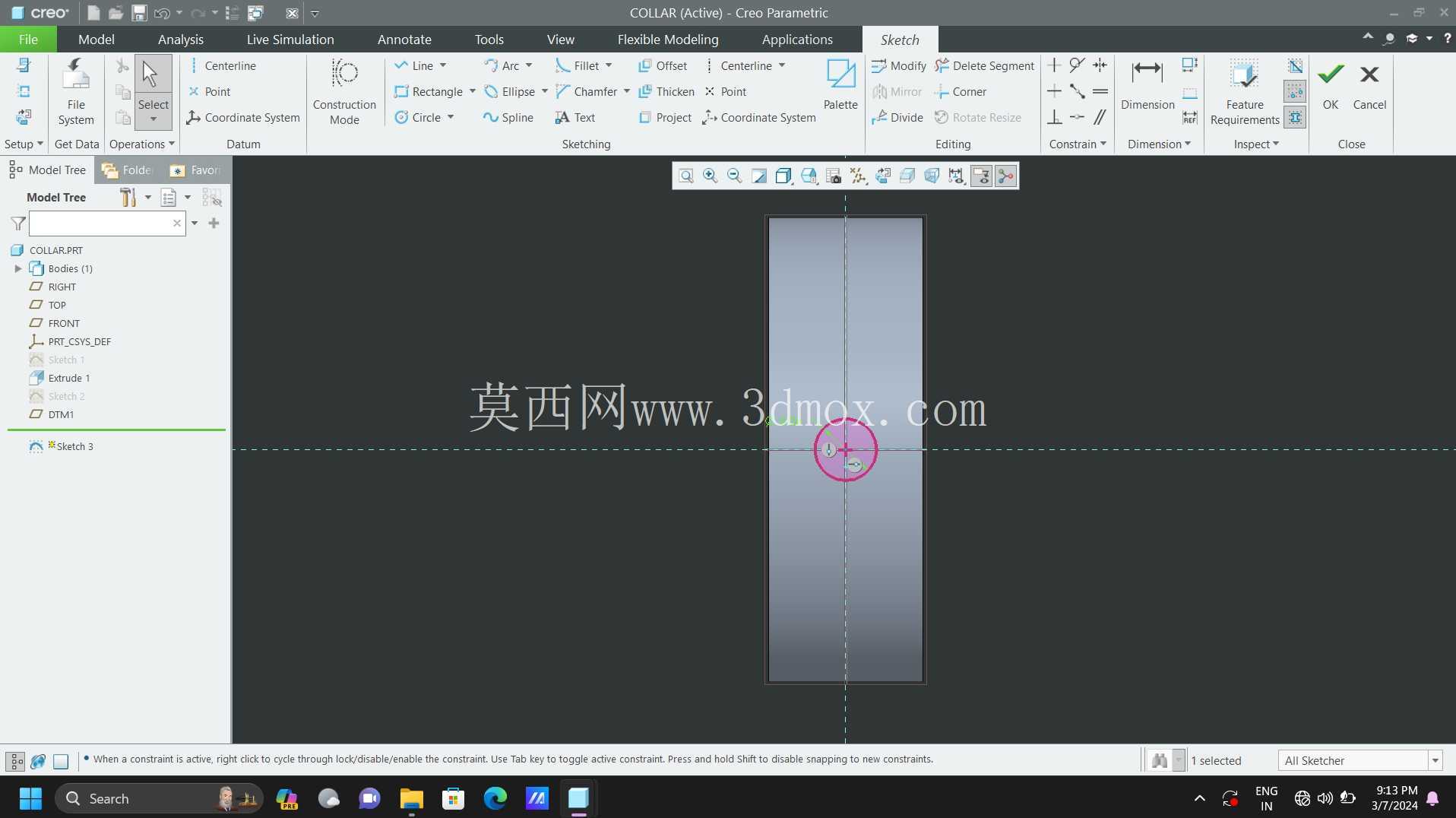

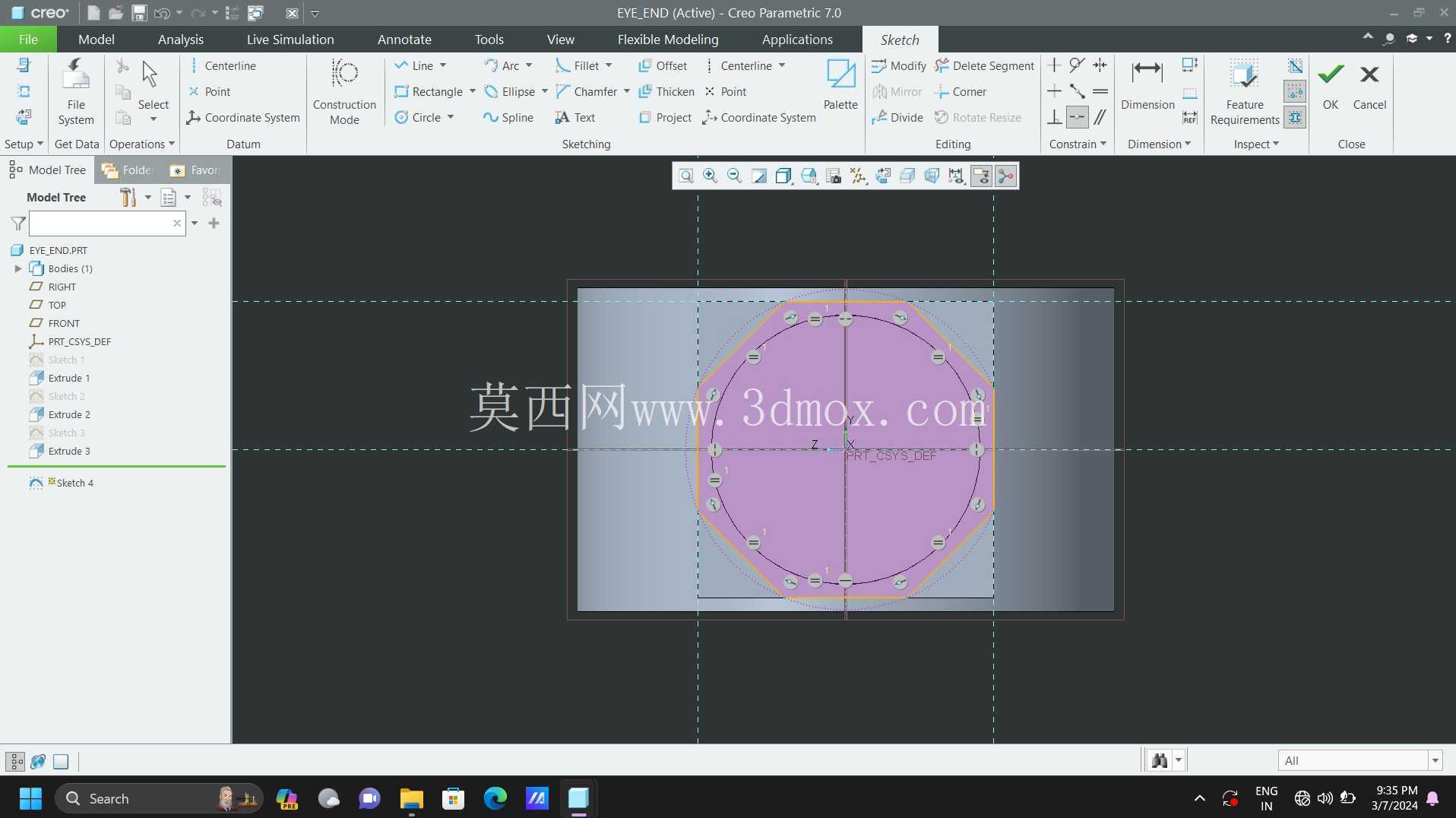

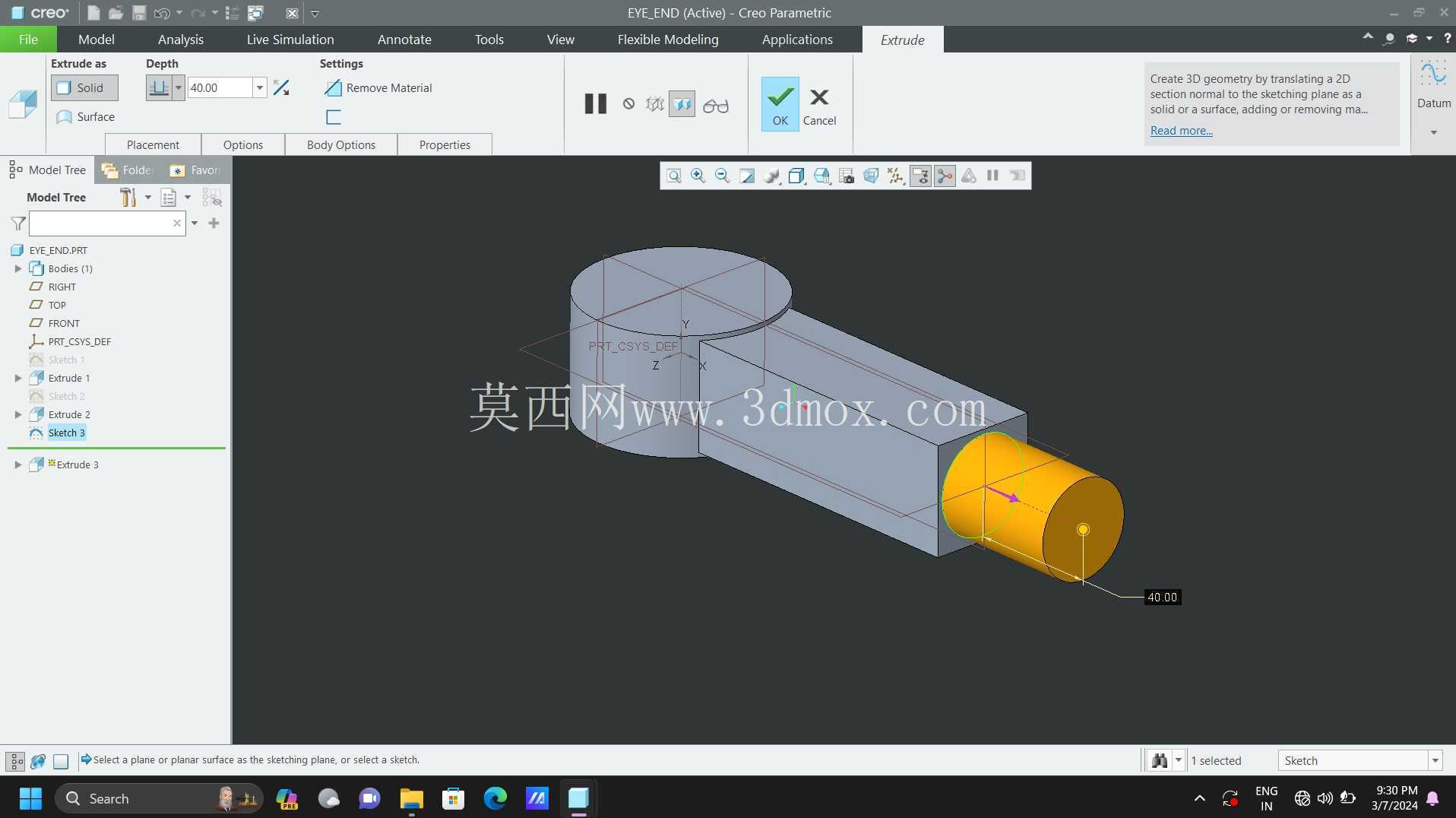

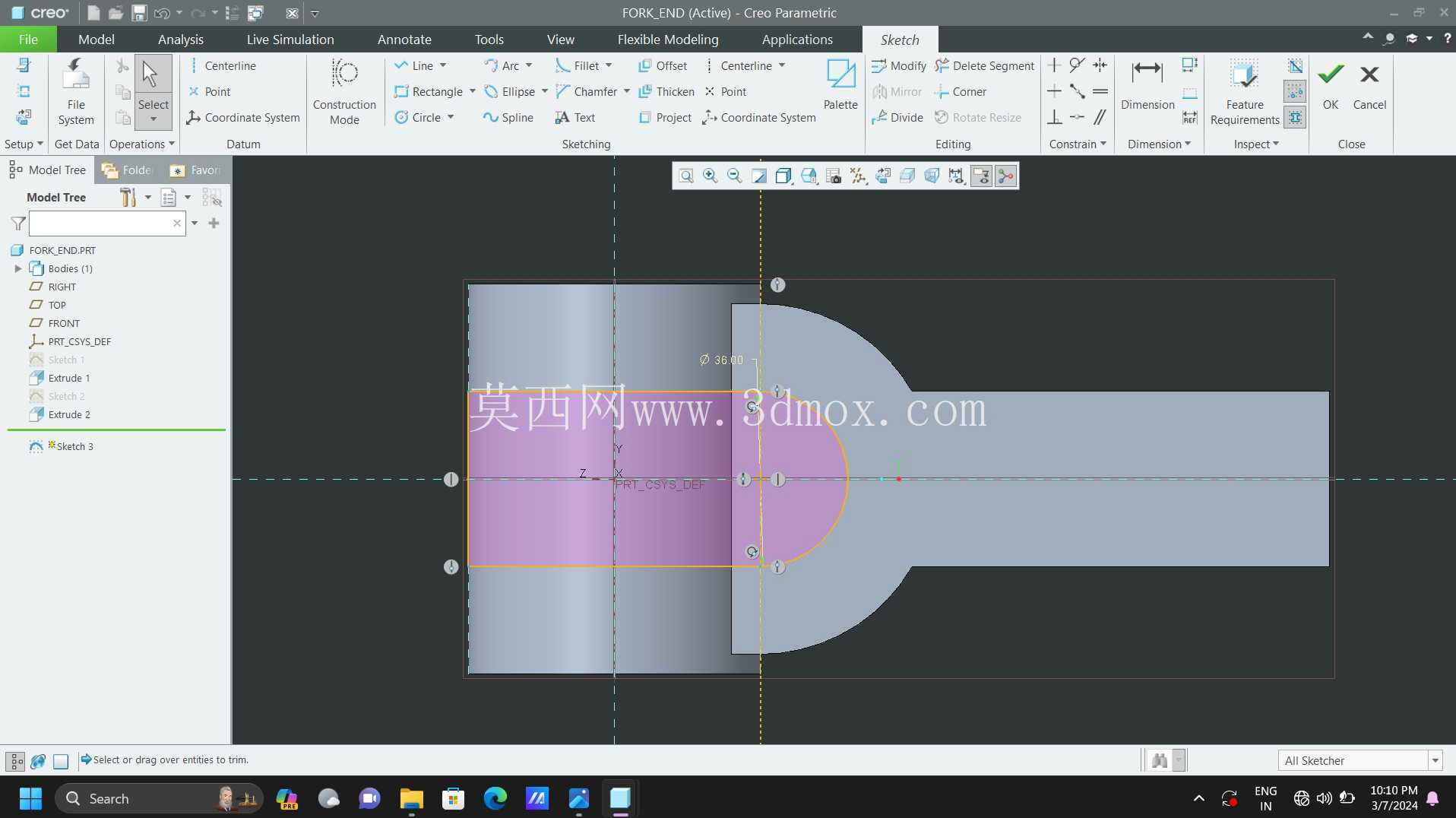

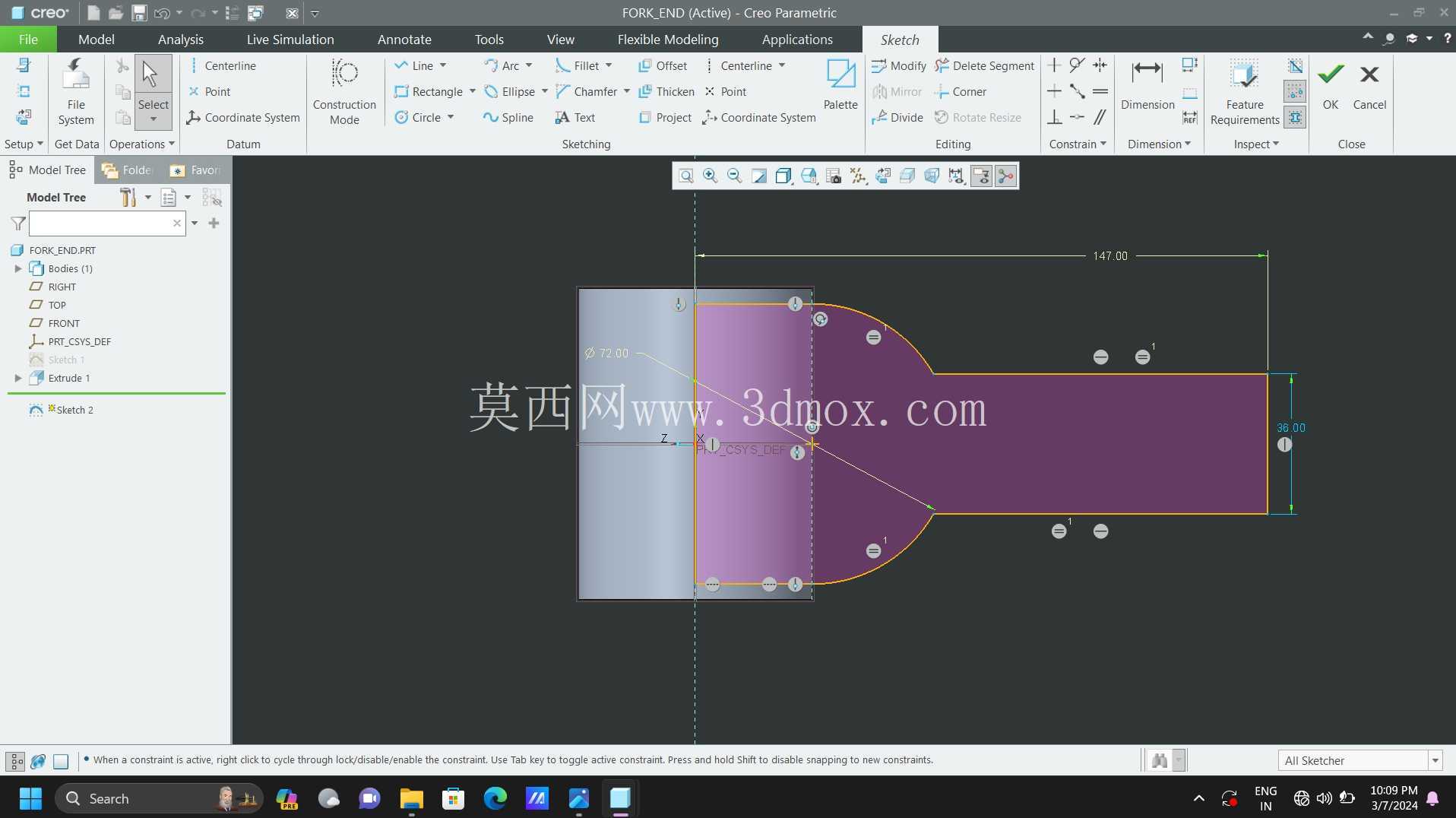

　　结构设计上没有采用一体式铸造成型的方案，而是拆分为三个独立功能块：左右两个带接杆的半体分别做黄、红配色区分装配侧，中间夹装环形铰接座，垂直主销穿过环形座中心孔完成回转副约束。这种拆分思路首先解决了异形内腔加工难的问题，球窝配合面可以分别在半体上铣削完成后再拼合，不需要做复杂的抽芯铸造；其次后期维护时如果铰接面磨损，只需要更换中间耐磨衬套或者单侧半体，不用整体报废整个接头，备件成本能降六成以上。

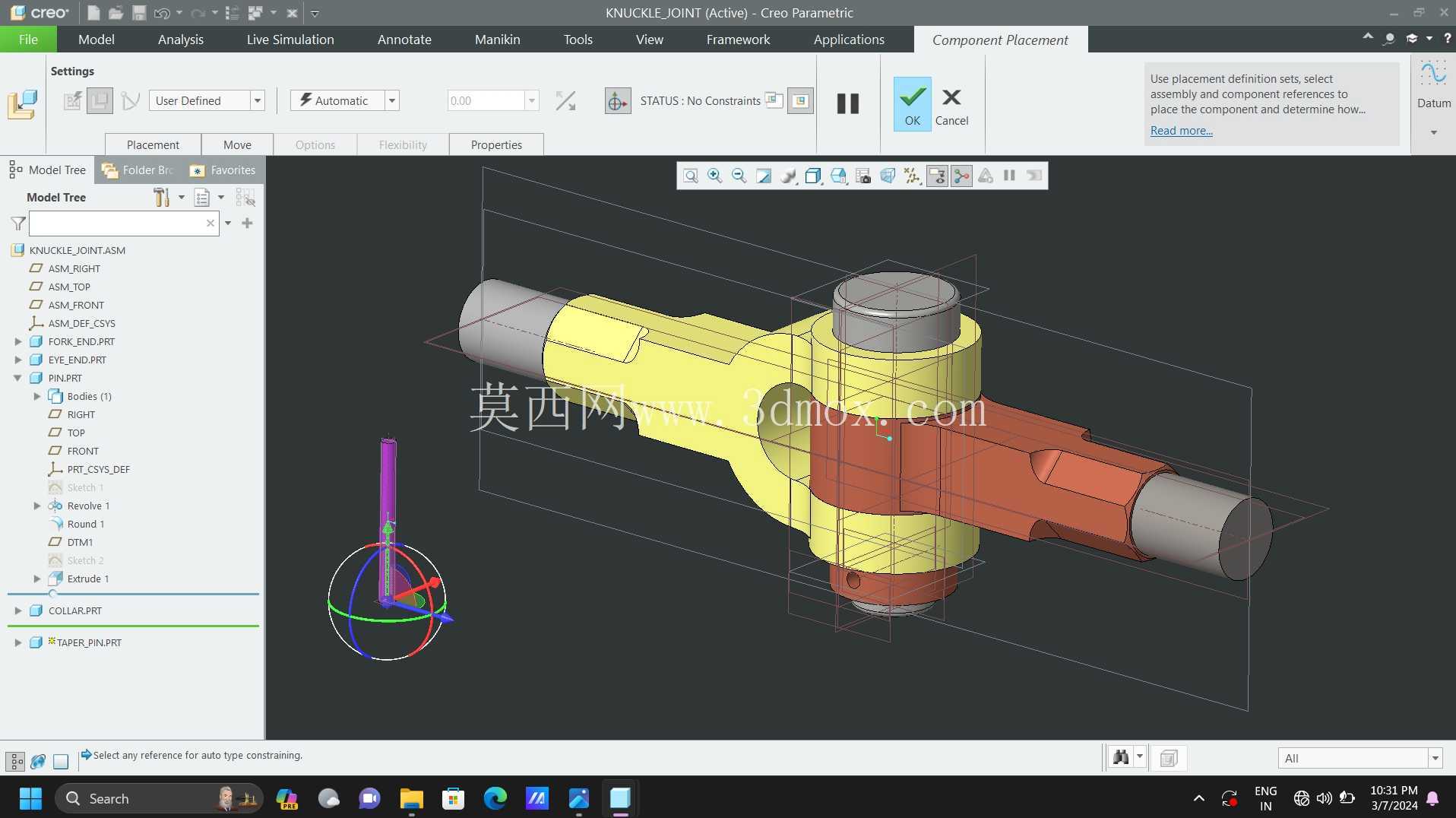

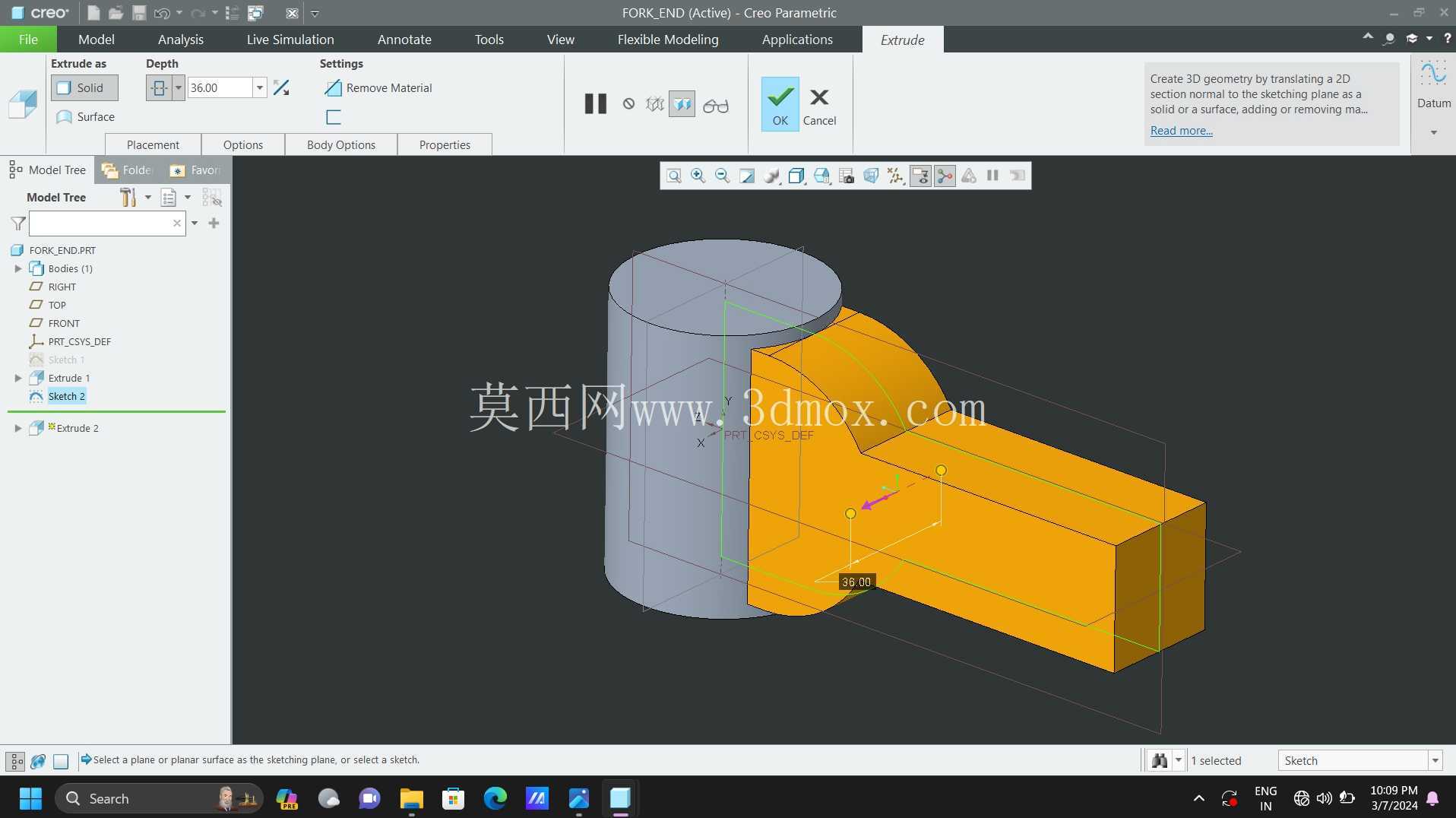

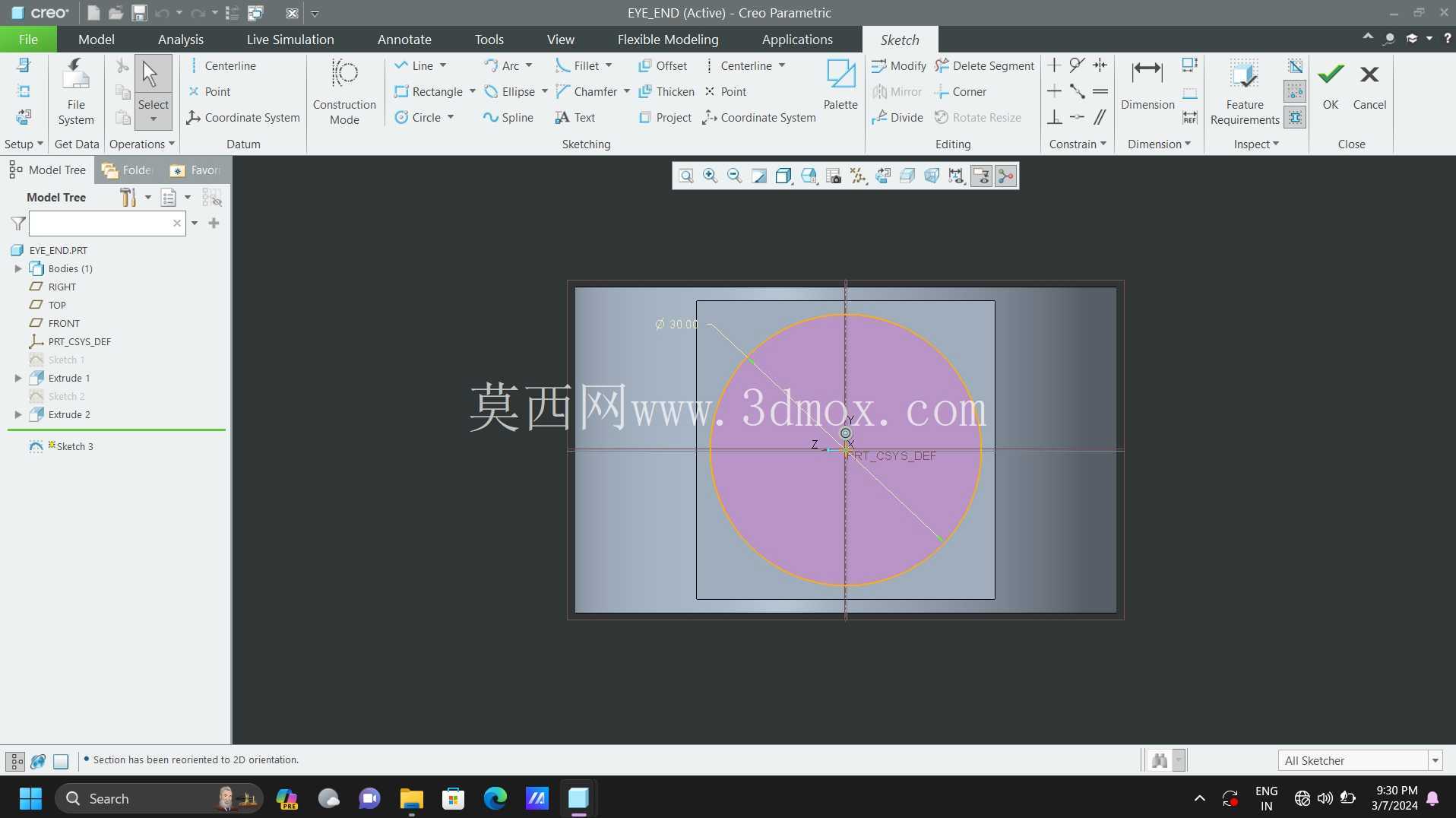

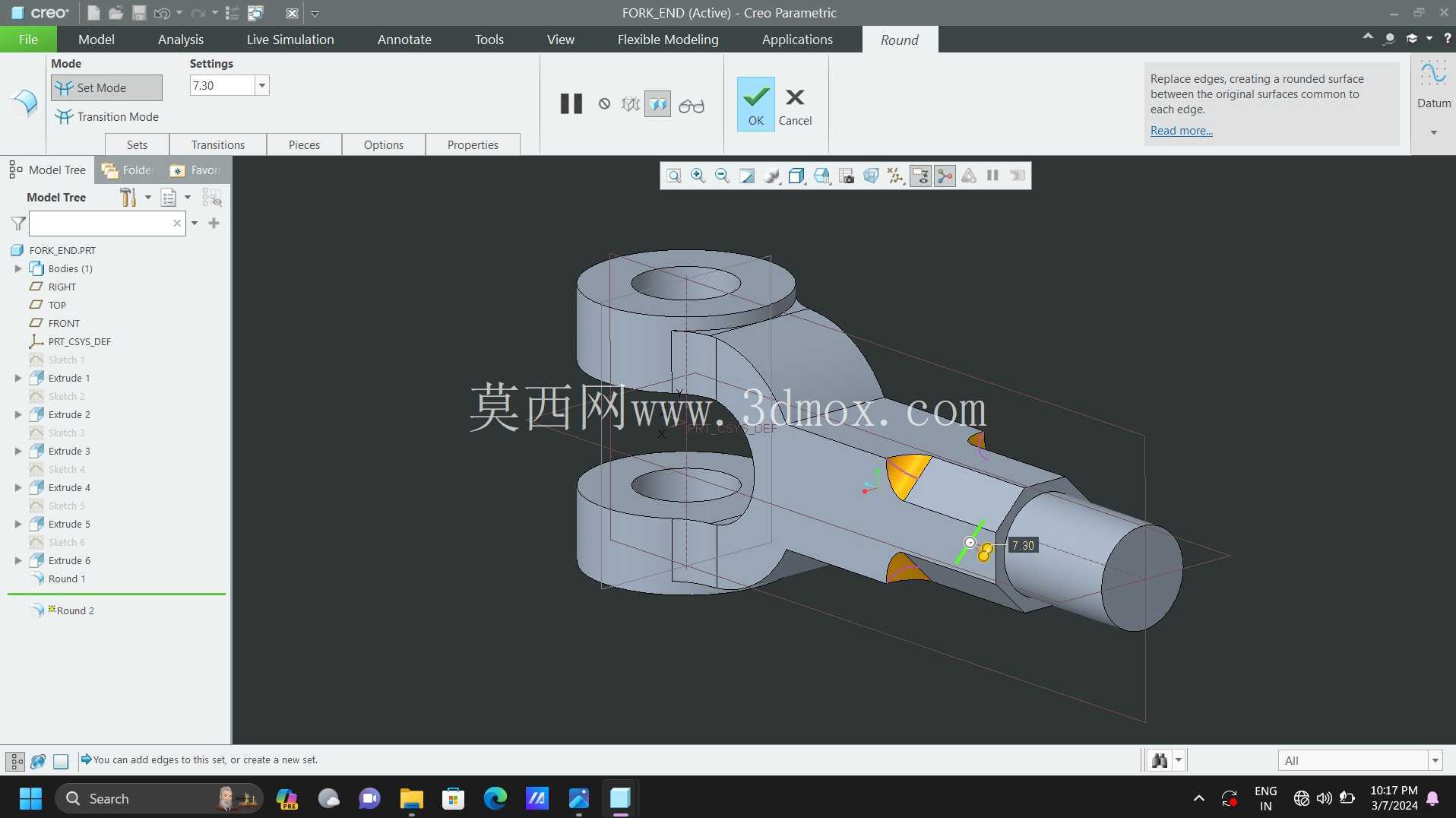

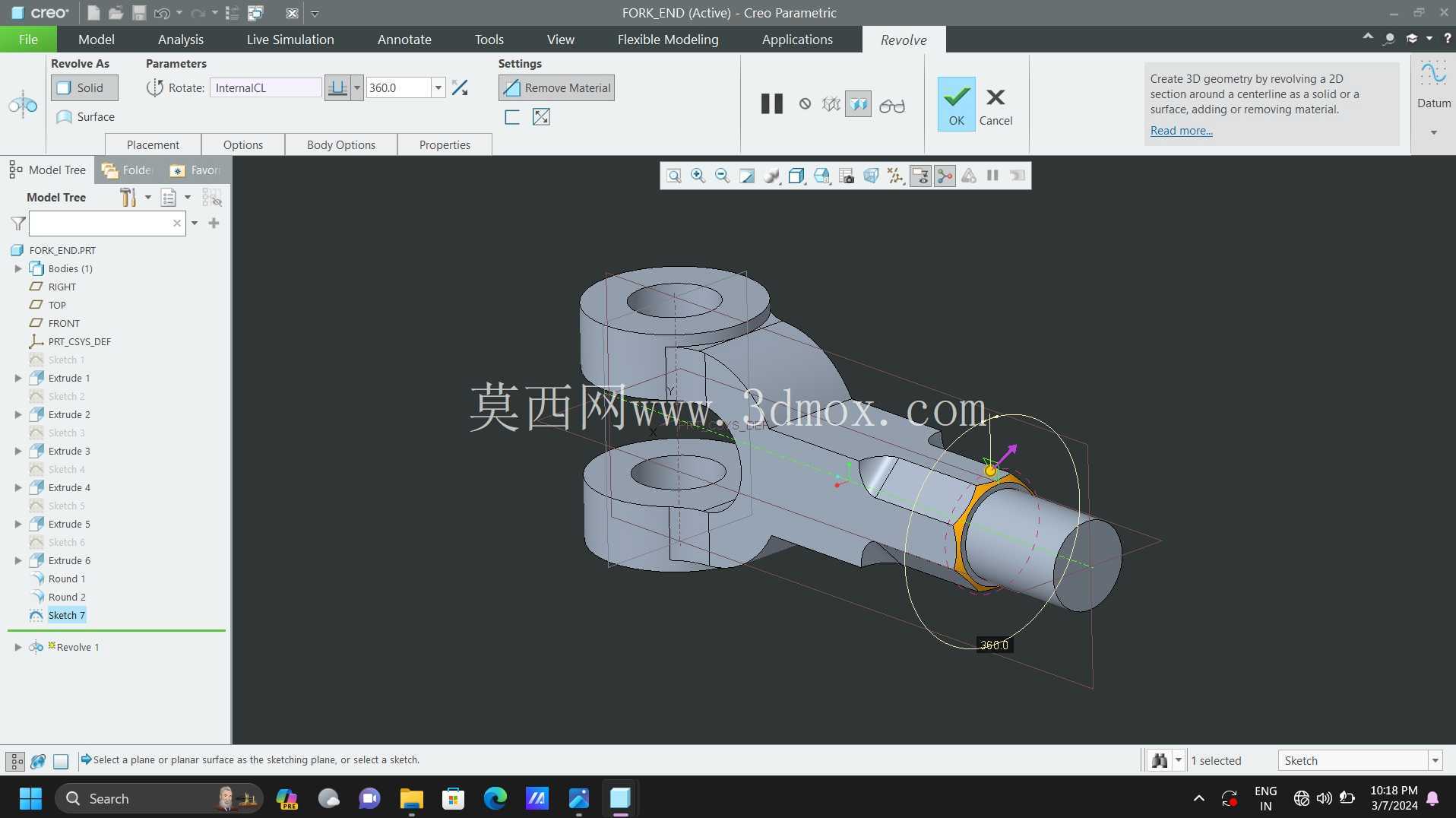

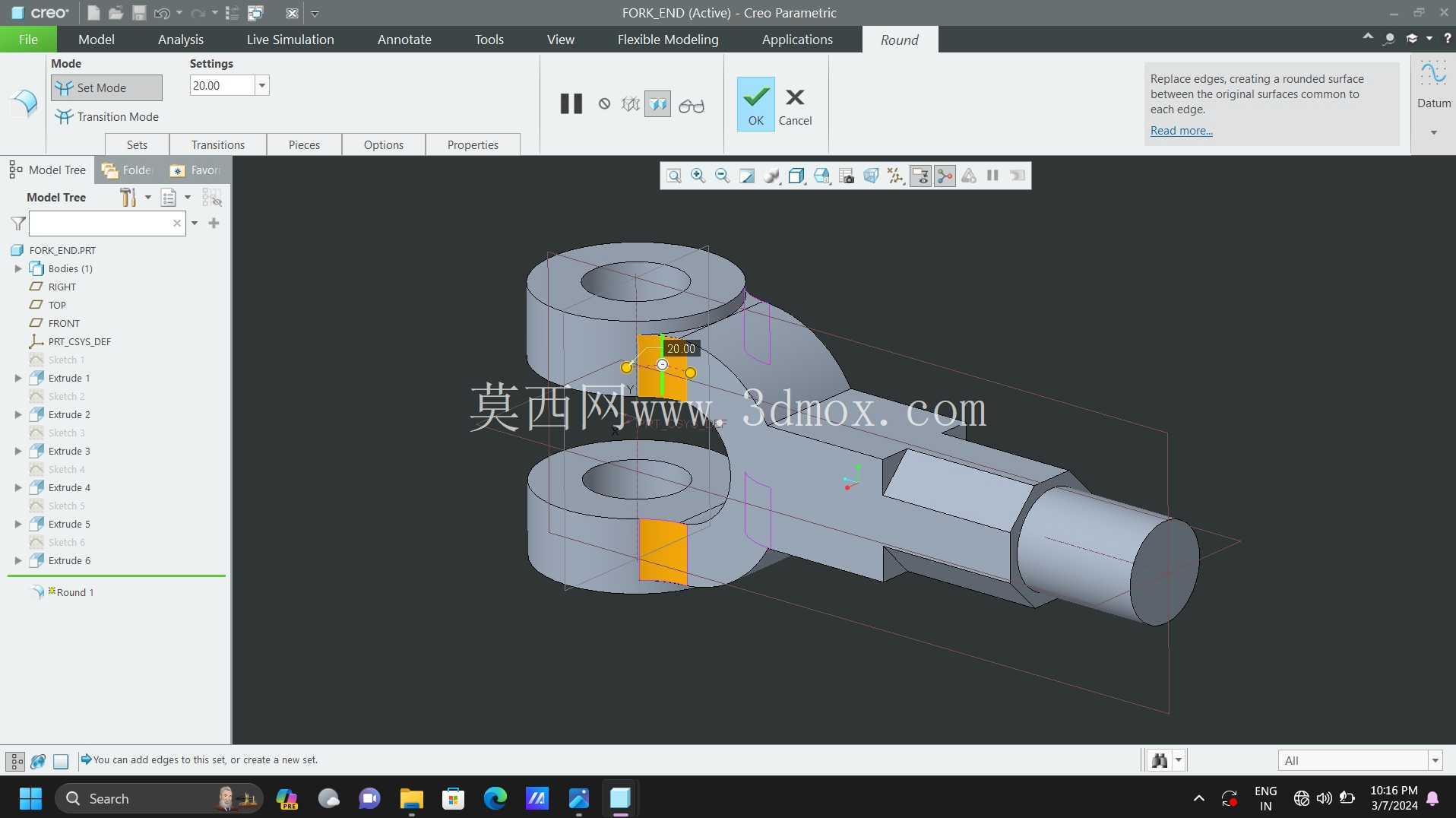

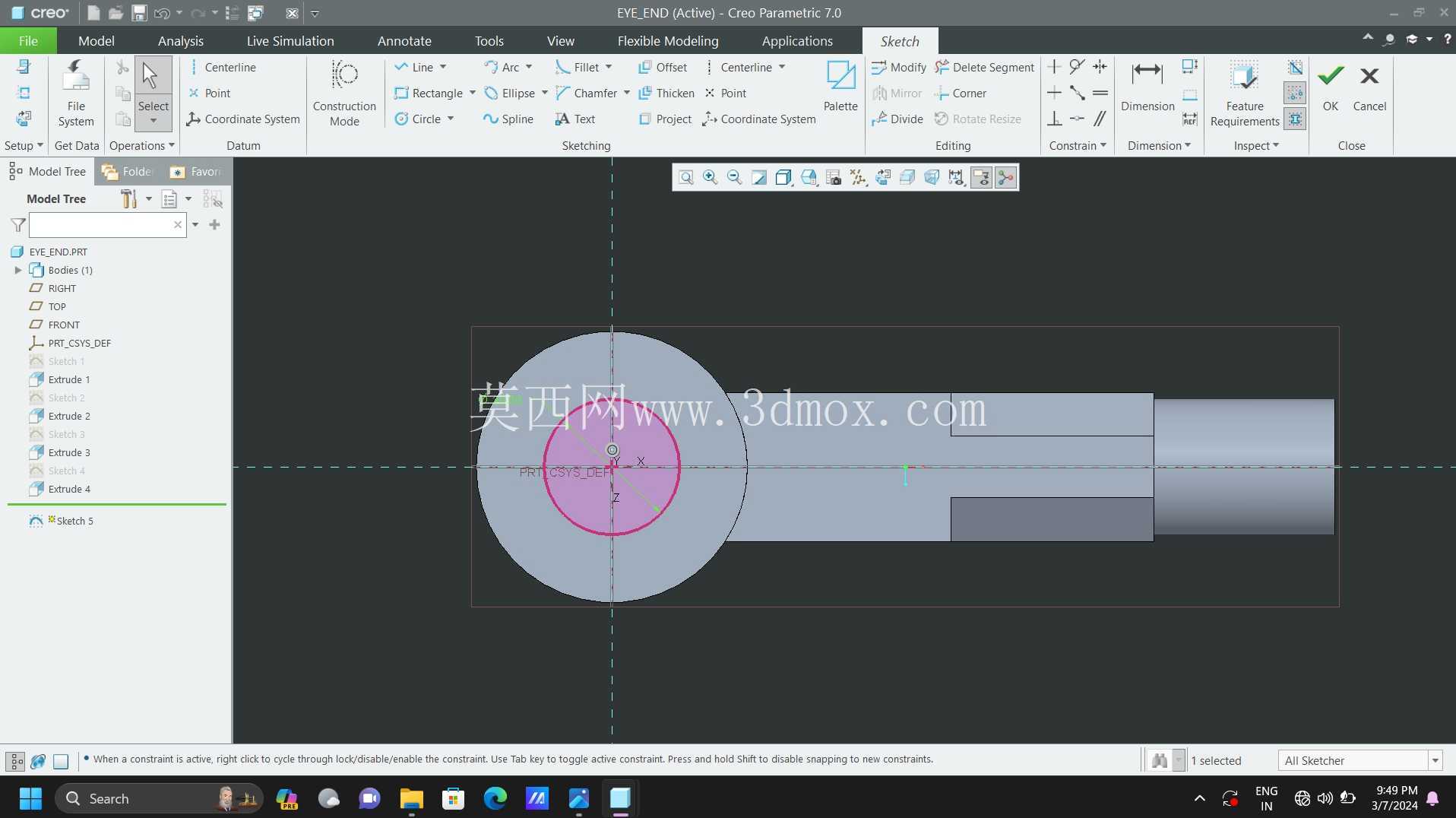

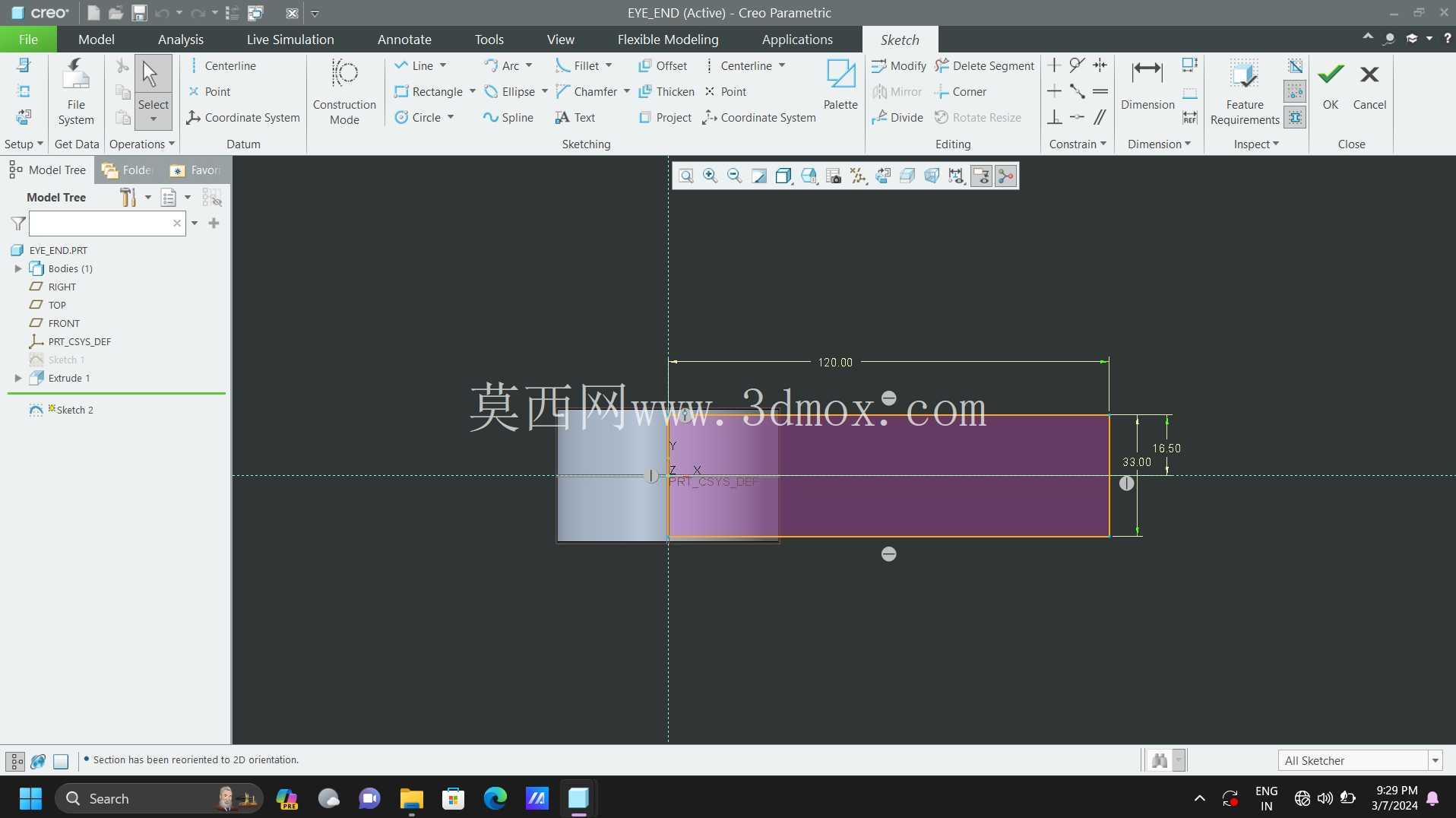

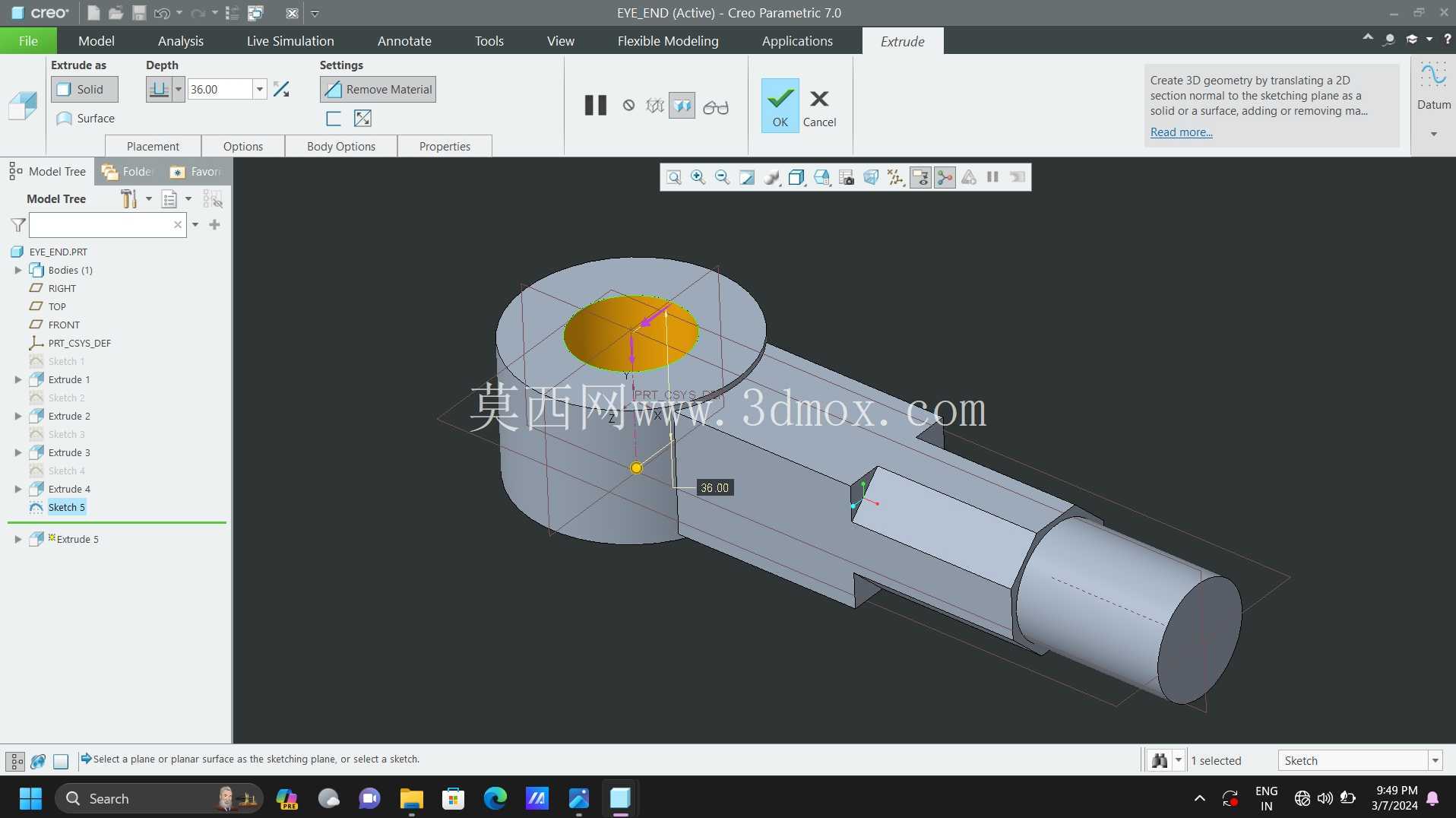

　　实际工况里这类接头要承受频繁的交变摆动力，设计时在接杆和主体衔接的位置做了加厚过渡圆角，避免应力集中在直角接缝处发生断裂；球窝配合面预留了0.05mm的间隙存储润滑脂，外部可以加装简易防尘罩，在多粉尘的车间环境下也能长期运行不用频繁拆检。安装时横向两轴的同轴度公差可以放宽到1mm，垂直销轴的安装孔只需要保证和联动基座的端面垂直度即可，对现场安装工人的技能要求远低于刚性法兰接头，很适合野外作业设备或者现场改装的杆系改造项目。建模过程里所有配合面都做了装配干涉检查，模拟最大摆角工况下两个半体不会发生磕碰，转动全行程无卡滞，完全符合实际连杆机构的运动需求。
