小型四旋翼可折叠航拍作业飞行器结构设计

　　这款四旋翼飞行器的结构设计，最初是面向小范围低空巡检、轻载荷航拍作业场景开发的，日常可用于厂区管线巡检、农田小范围植保取样、户外短距离轻量物资投送、影视拍摄近景补位等场景，相比固定翼飞行器，它不需要专用起降场地，垂直起降的特性让它在楼宇间、林地间隙这类狭窄空域也能灵活作业，单架次可覆盖半径1公里内的作业范围，足够应对多数民用低空作业需求。

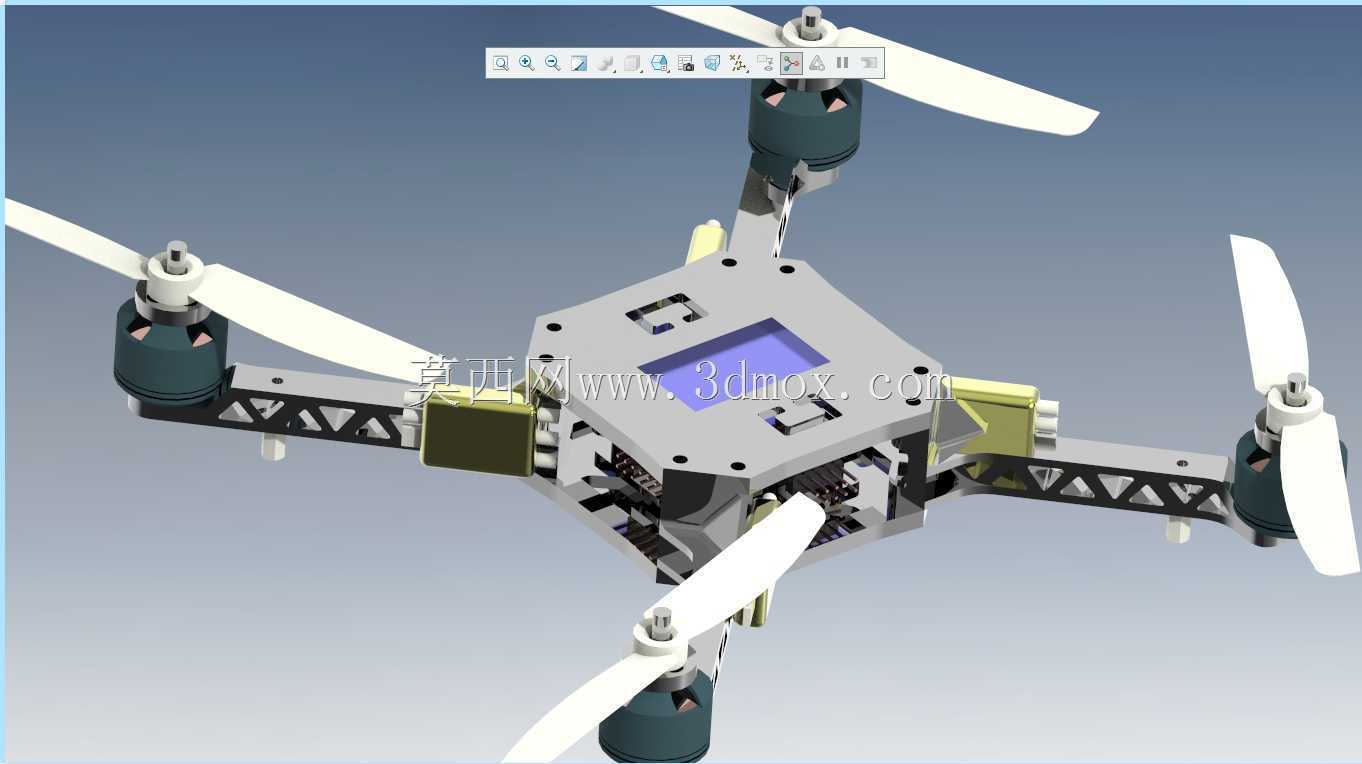

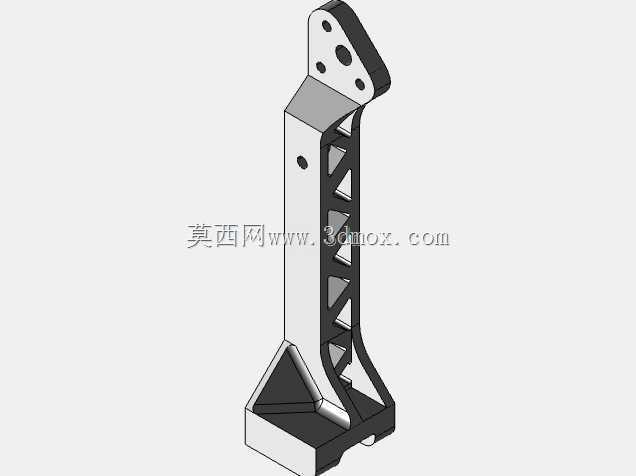

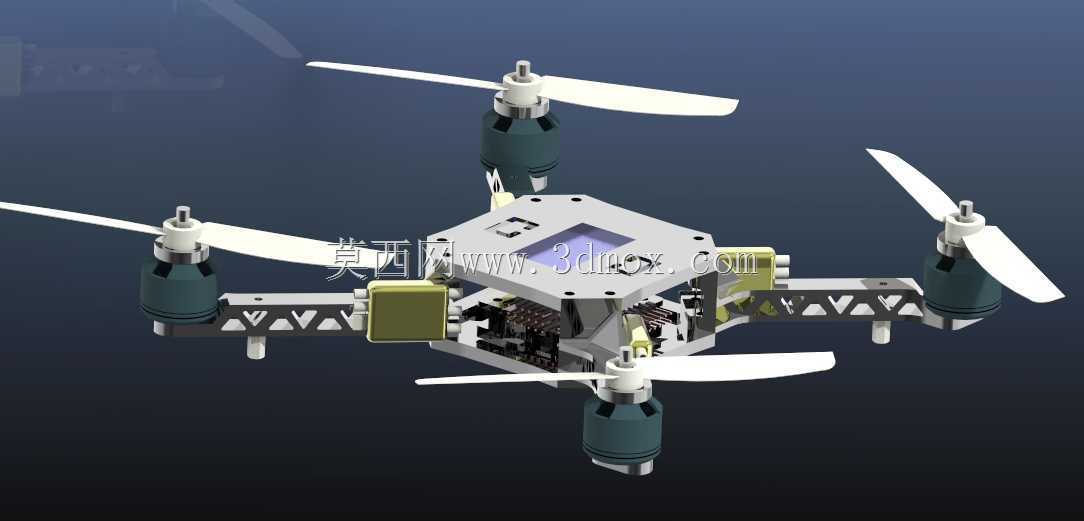

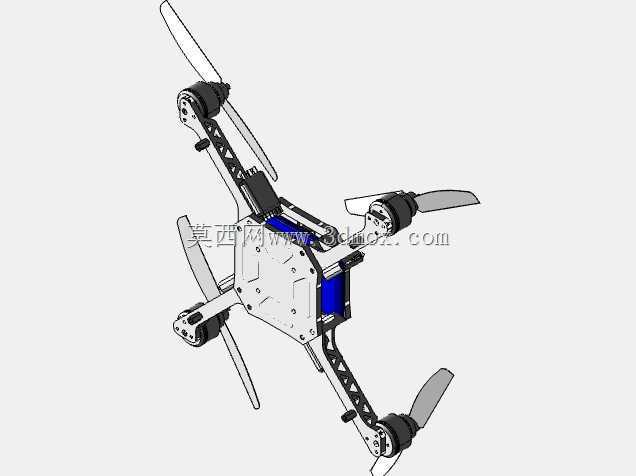

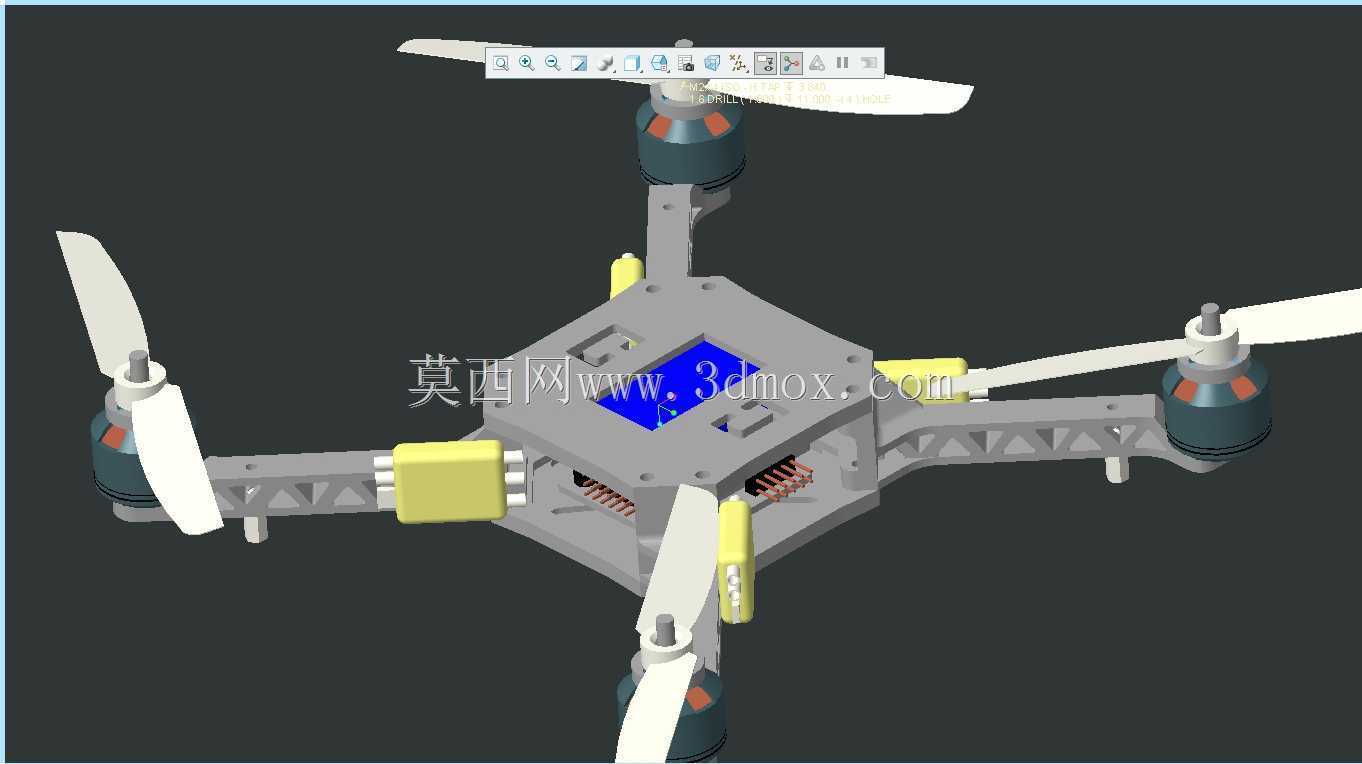

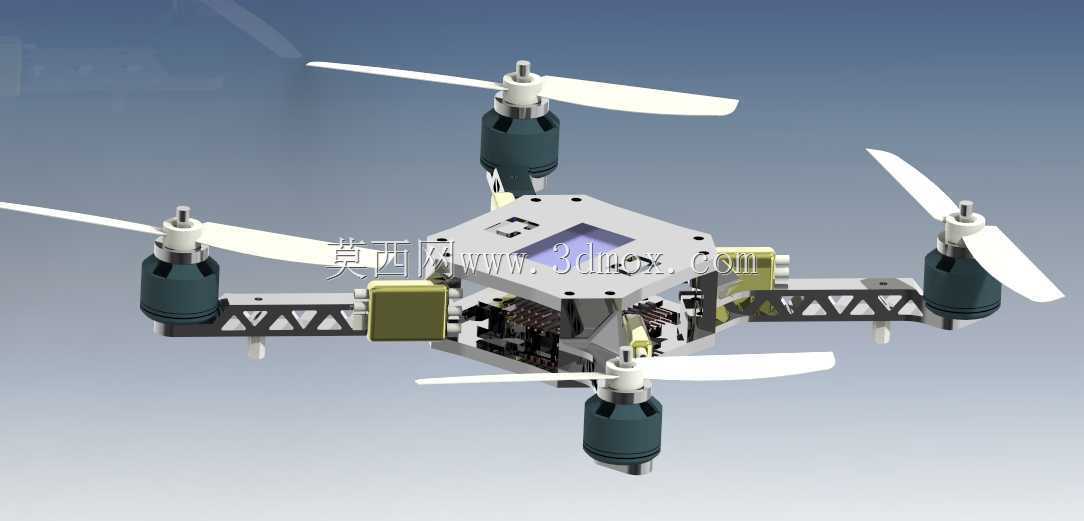

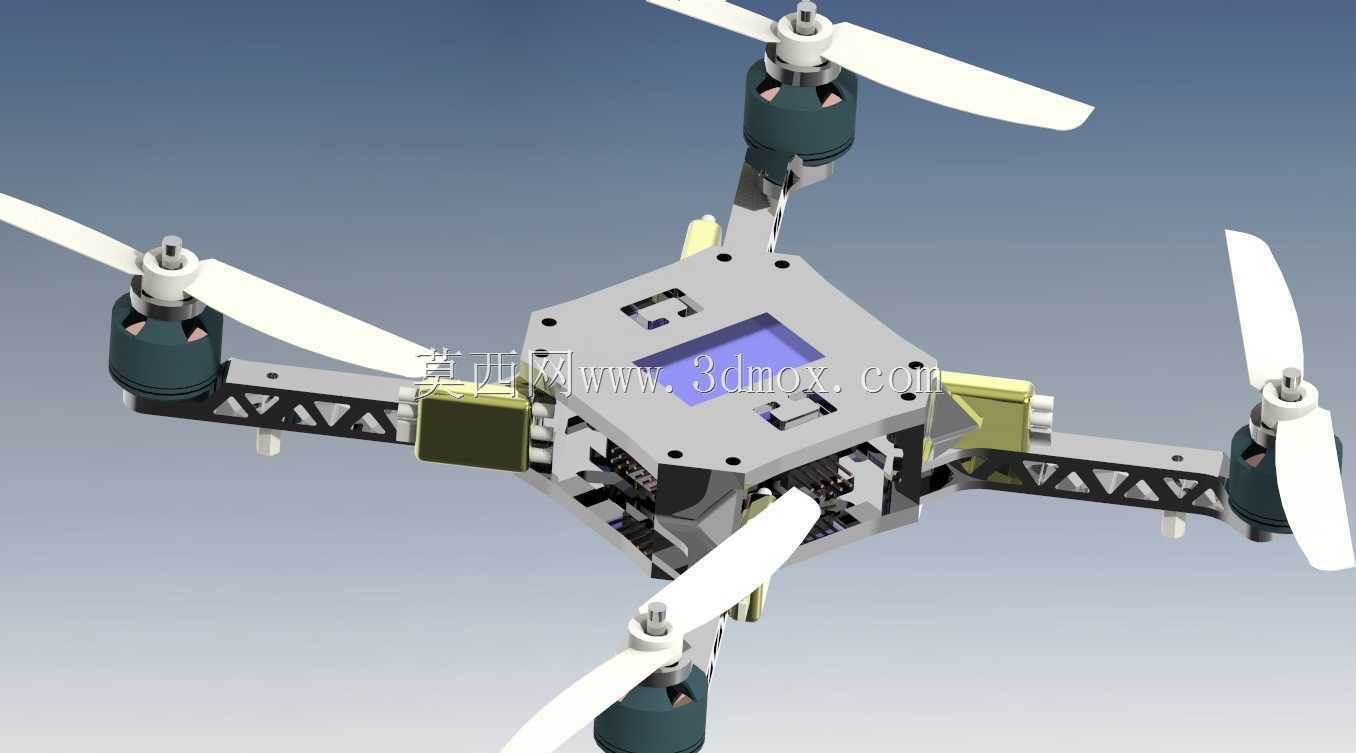

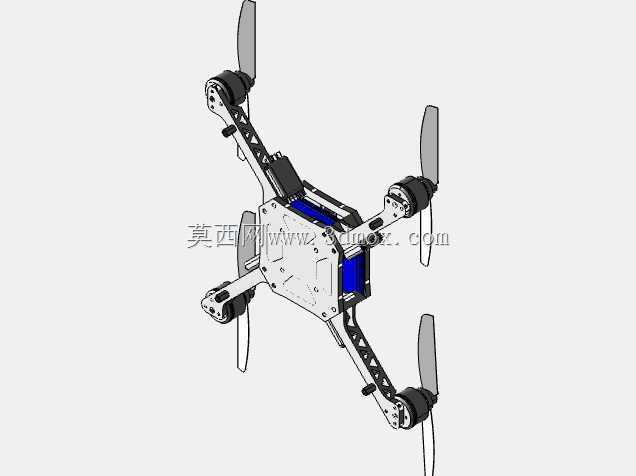

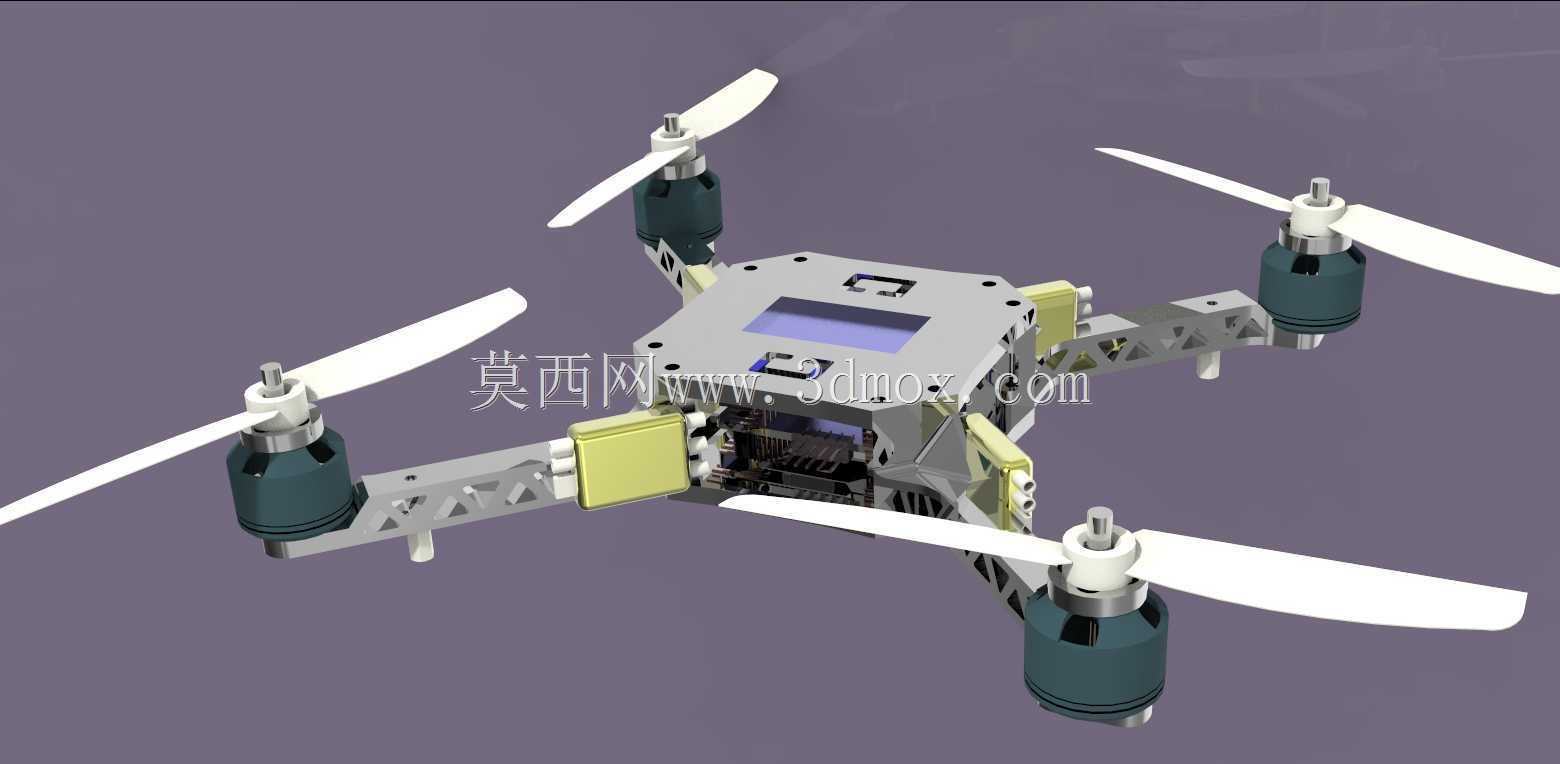

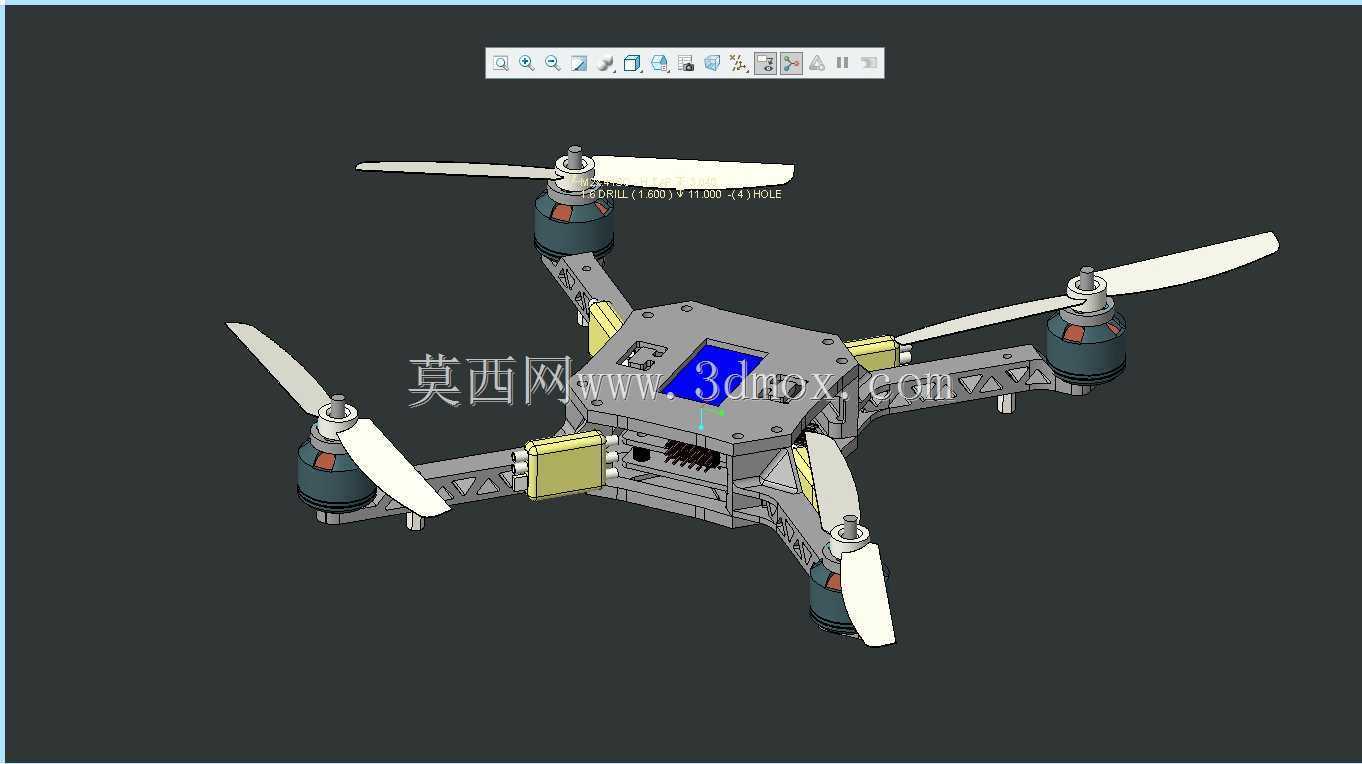

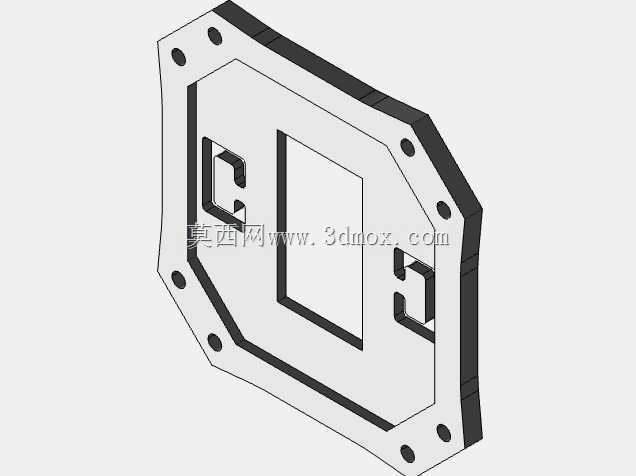

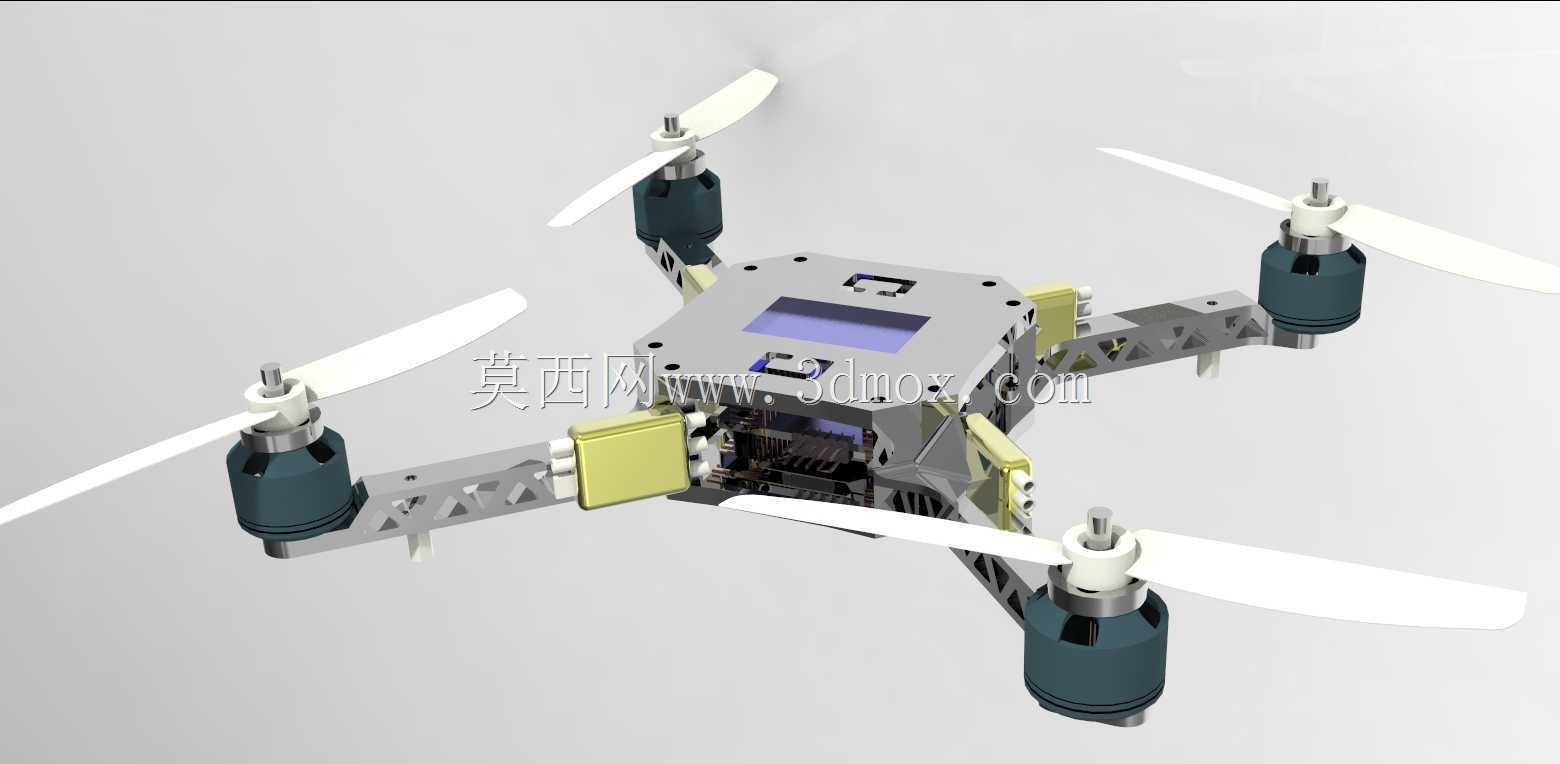

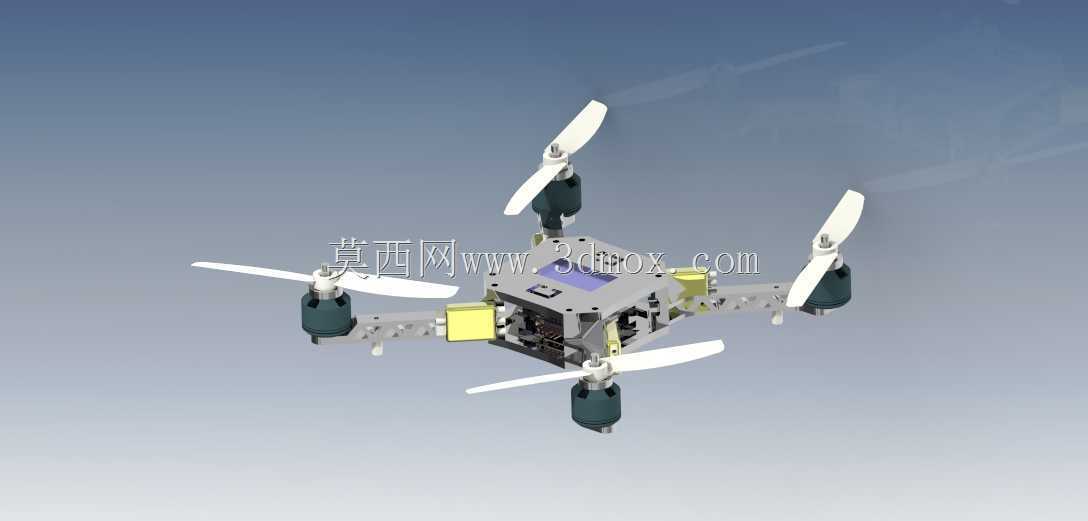

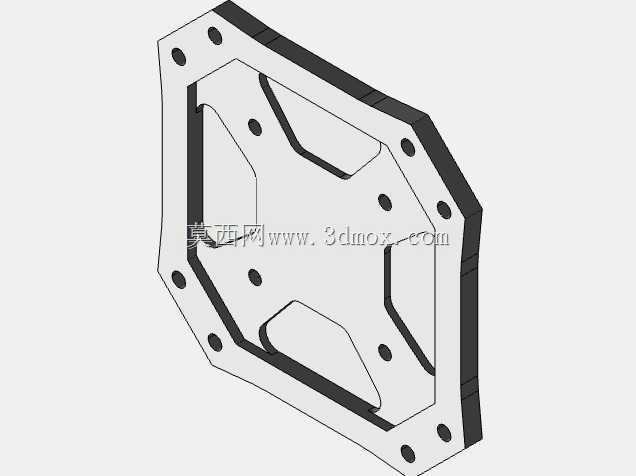

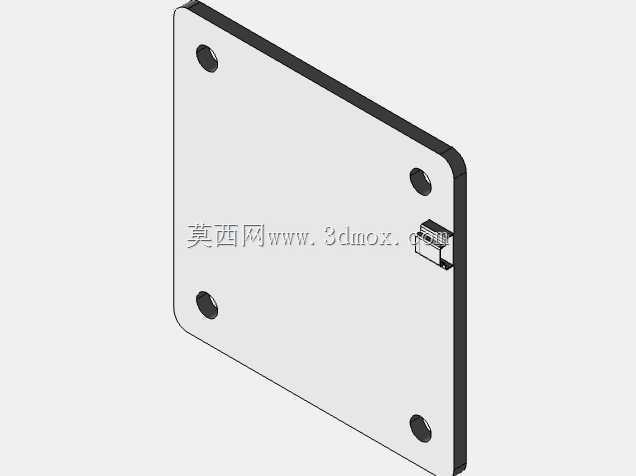

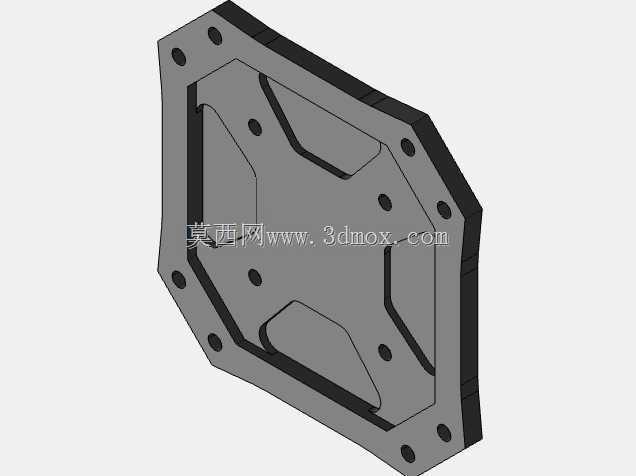

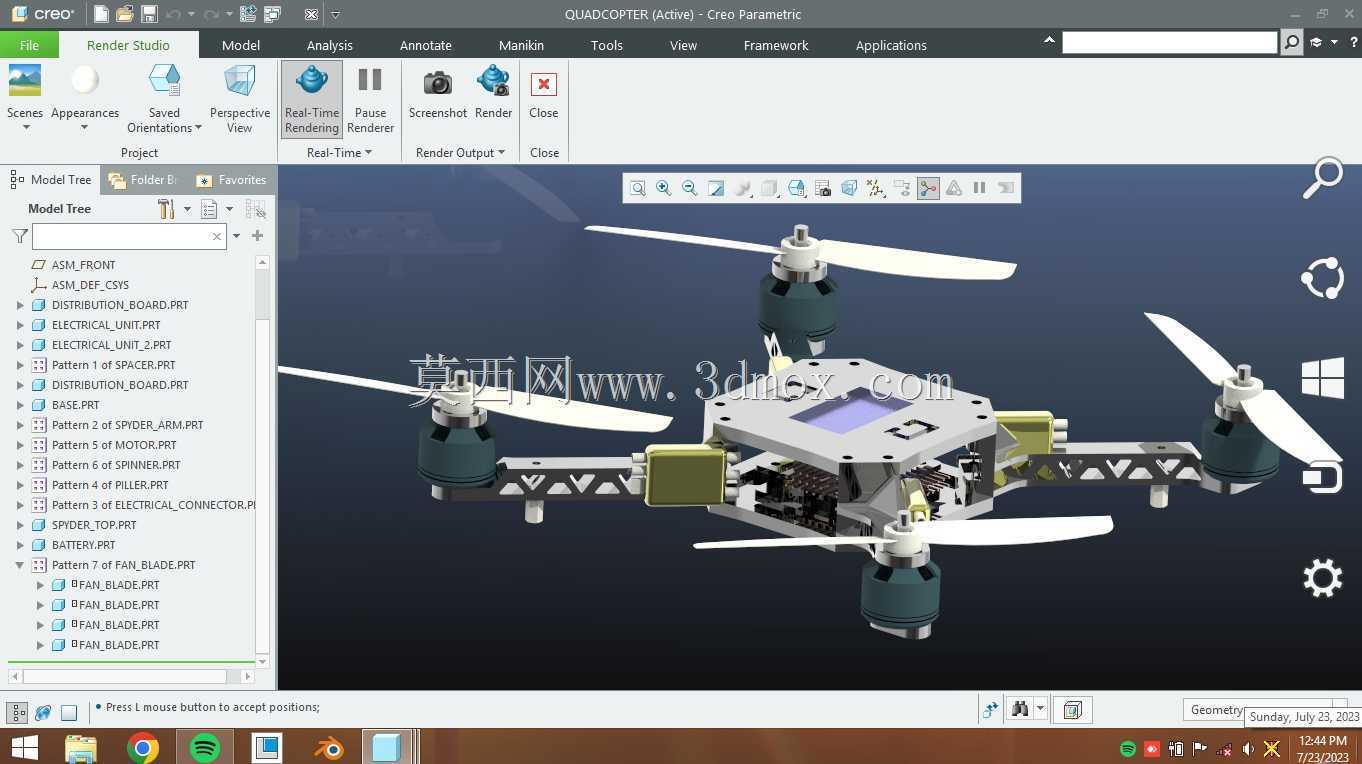

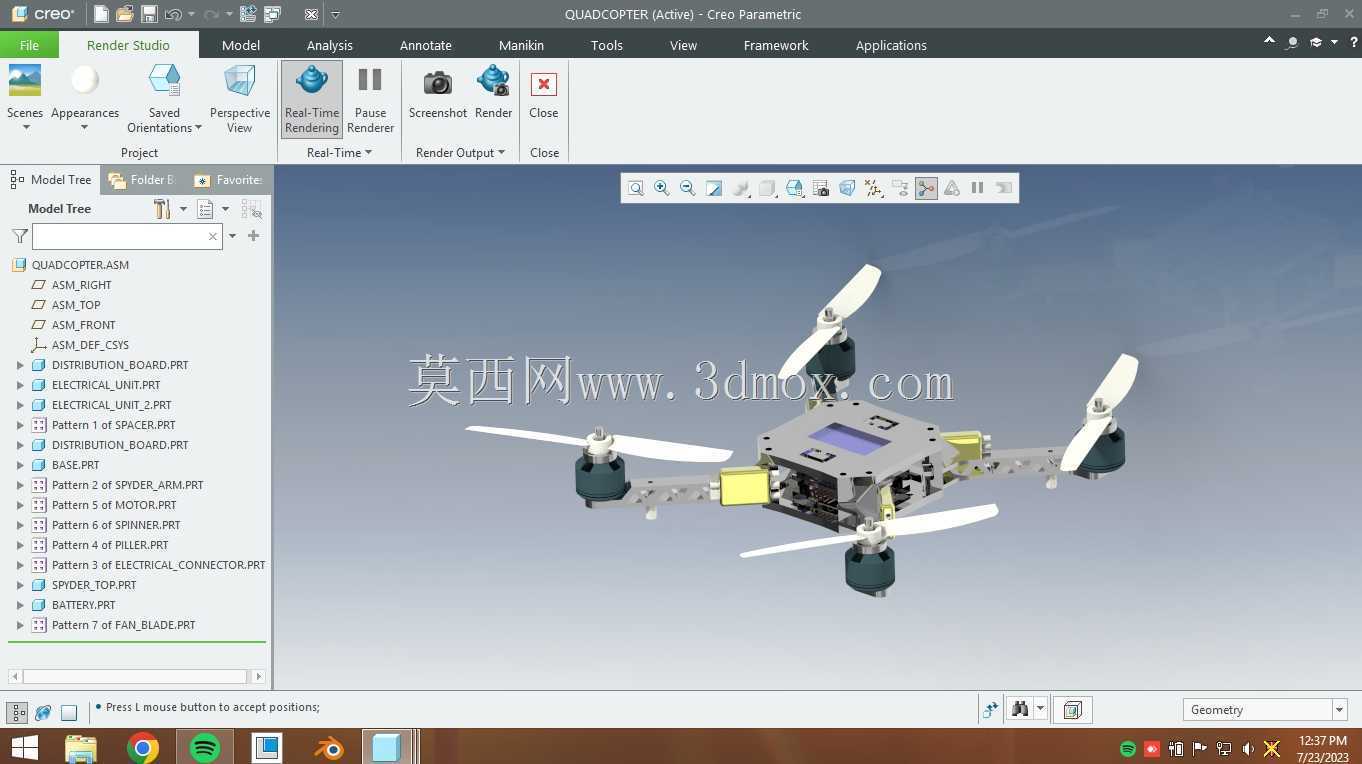

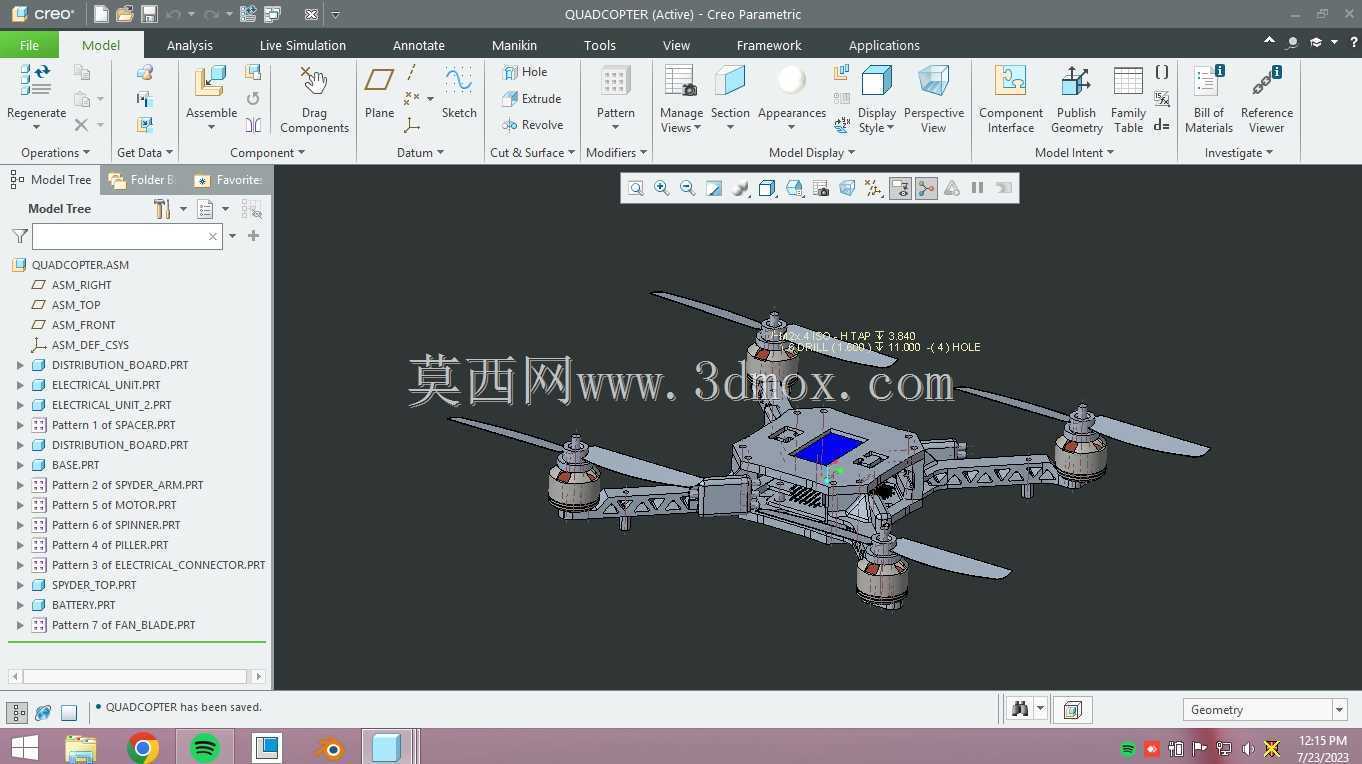

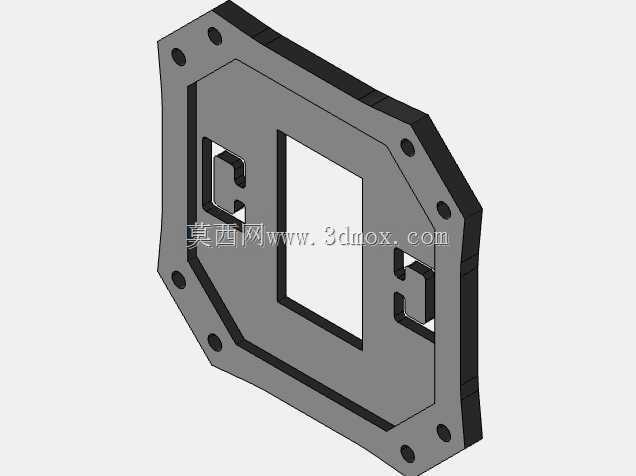

　　从结构设计逻辑来看，整机采用中心承载板加悬臂机臂的分体式布局，中心区域作为核心承载区，预留了飞控板、电池、数传模块的安装位，上层盖板开设的矩形窗口是为了给飞控的状态显示屏预留可视空间，不用拆开机身就能快速查看飞控参数、电量、卫星连接状态，外场作业调试时能省不少拆装时间。四个机臂采用镂空减重设计，在保证结构抗弯强度的前提下，尽可能削减了非受力区域的材料用量，机臂和中心板之间采用快拆式铰接结构，日常收纳时可以将机臂向中心折叠，收纳后整体尺寸仅为展开状态的三分之一，能轻松放进普通双肩背包，转场携带时不需要专用的大型防护箱，单人就能完成全套设备的转运。

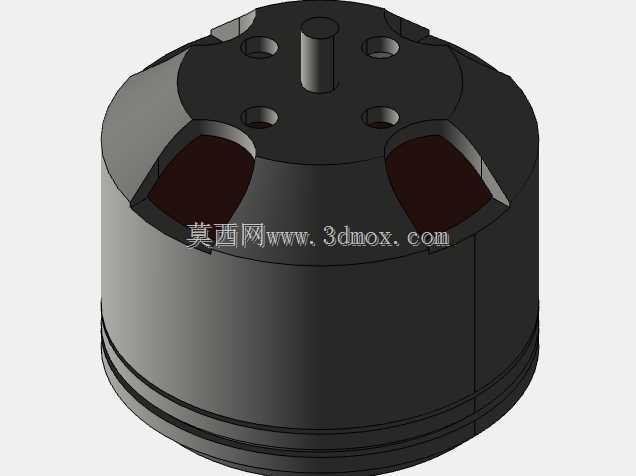

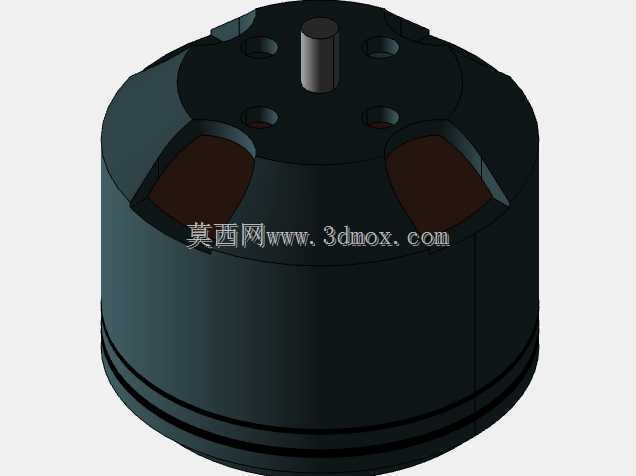

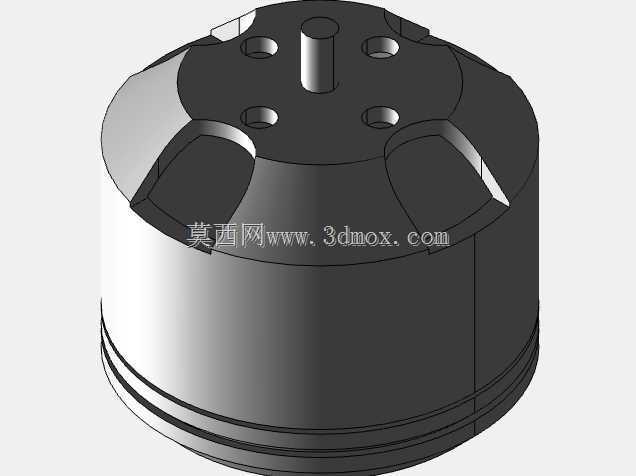

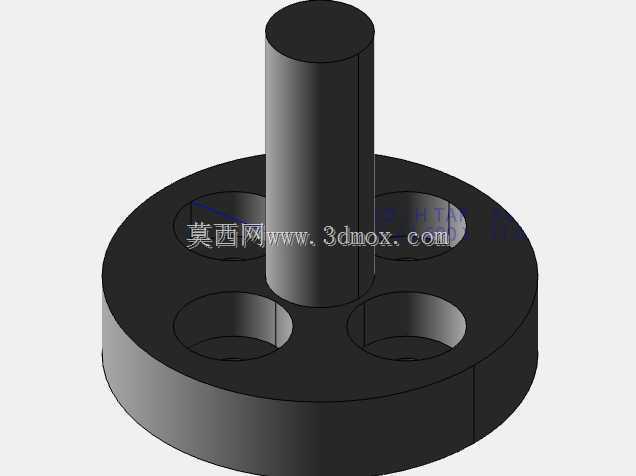

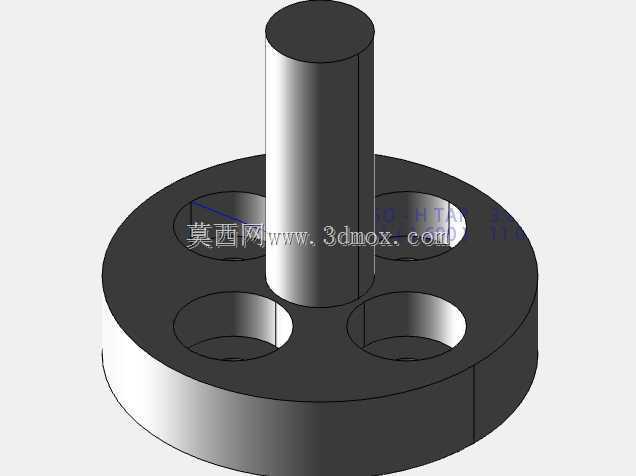

　　动力单元的安装位做了同轴度定位设计，每个机臂末端的电机座都设置了定位止口，安装电机时不需要反复调整同轴度，能保证电机输出轴和机臂平面垂直，避免因为安装偏差导致旋翼转动时产生额外的震动，降低飞控的姿态修正压力。旋翼采用两叶快拆式设计，桨根位置设置了卡扣结构，不需要额外工具就能完成桨叶的更换，外场作业如果出现桨叶磕碰损坏，几十秒就能完成替换，不会耽误作业进度。四个旋翼的旋转方向采用两正两反的对称布局，两个顺时针旋转、两个逆时针旋转，飞行时通过调整四个旋翼的转速差来实现姿态控制：俯仰和横滚动作通过调整对应方向旋翼的转速，改变推力的合力中心位置来实现，偏航动作则通过调整正反旋翼的转速差，改变整机的净扭矩来完成，这种控制逻辑经过多年的行业验证，姿态稳定性有充足保障，即使在3-4级的阵风环境下，也能保持悬停位置的稳定，不会出现明显的飘移。

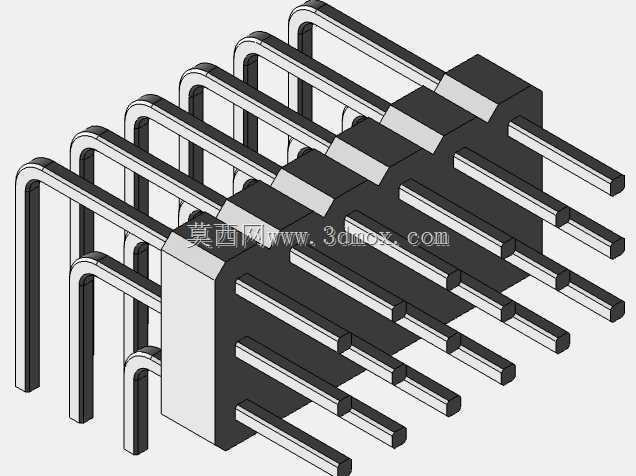

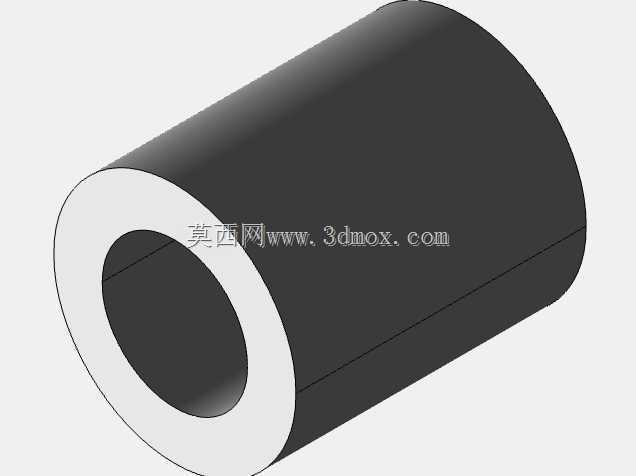

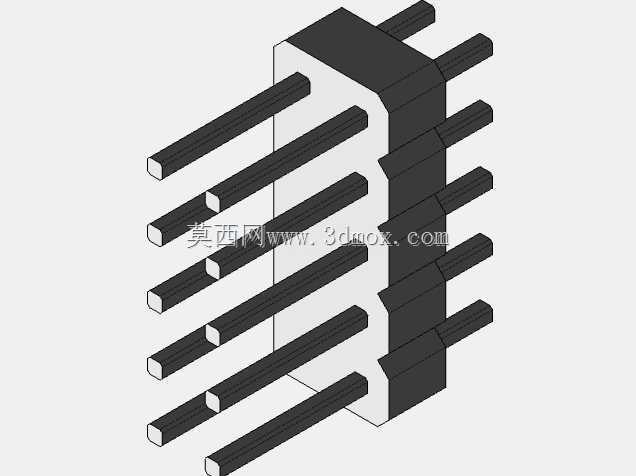

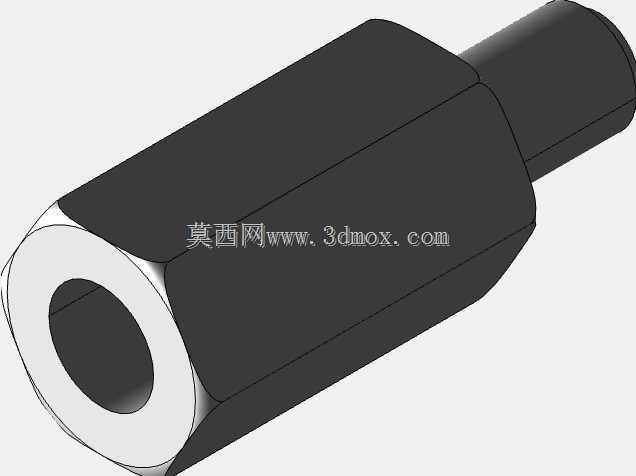

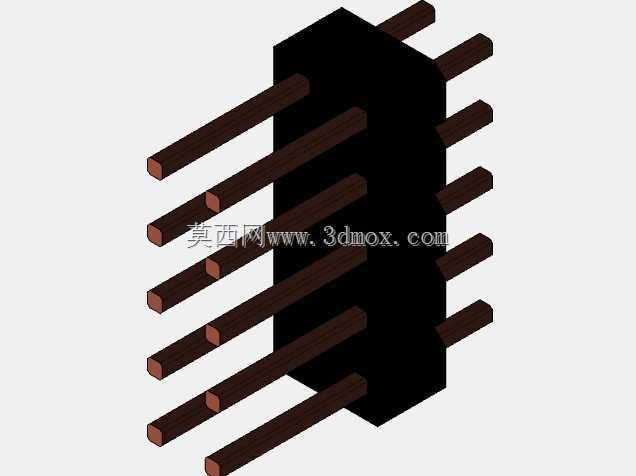

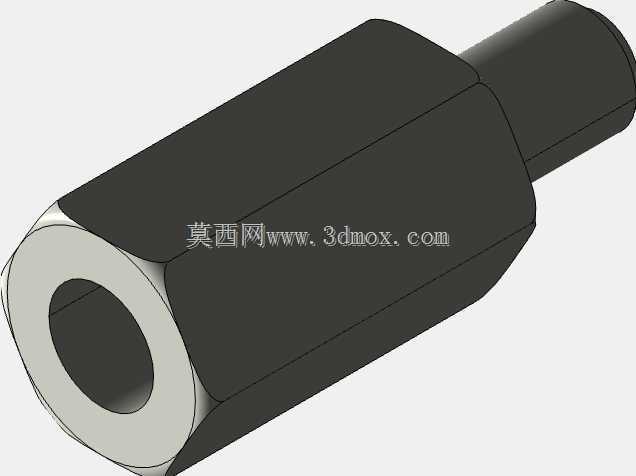

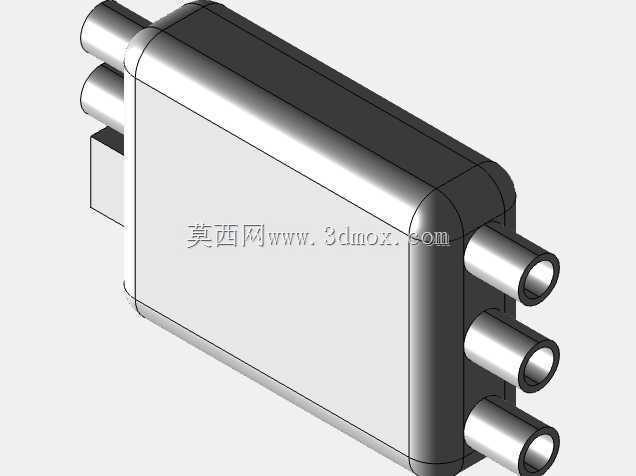

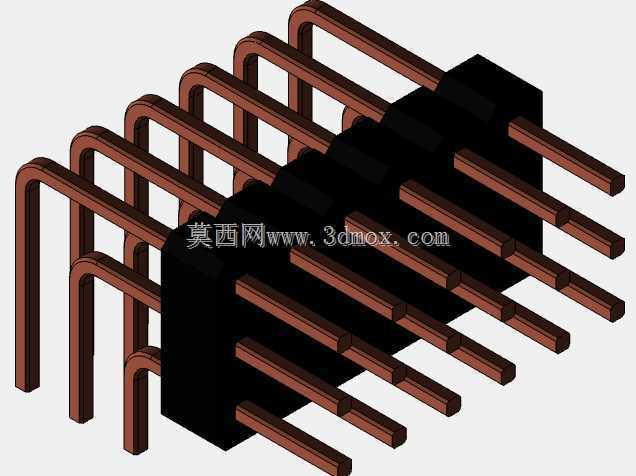

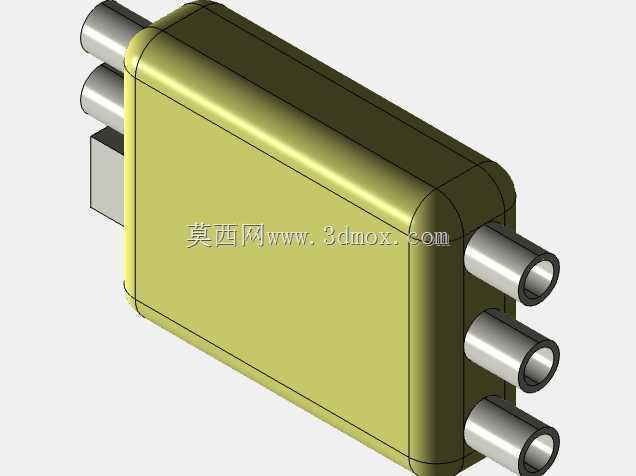

　　安装边界方面，整机展开状态下旋翼转动的最大外径控制在350毫米以内，中心机身的长宽尺寸控制在120毫米见方，不含电池的整机结构重量控制在180克以内，搭配2S锂电池时的最大起飞重量可以达到450克，预留了足够的载荷余量，可以搭载100克以内的作业模块，比如微型摄像头、小型气体采样装置、轻量化投放机构等。机身底部预留了通用安装孔位，孔位间距兼容市面上多数微型航拍云台、作业挂架的安装标准，不需要额外打孔改造就能直接拓展不同的功能模块。机身的电子元件安装区域做了分层隔离设计，动力电调、飞控、数传模块分别安装在不同的隔层里，避免动力线路的大电流干扰飞控和数传的信号稳定性，同时隔层之间预留了散热间隙，长时间飞行时电子元件产生的热量可以通过间隙自然散出，不会因为积温导致元件工作异常。

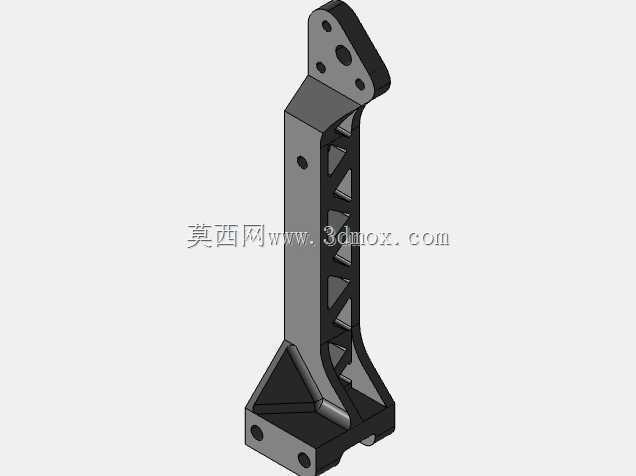

　　结构强度校核阶段，针对机臂的受力工况做了专项优化，机臂的镂空槽采用等强度设计，靠近中心板的位置截面厚度更大，向末端逐渐过渡变薄，既满足了飞行时的抗弯、抗扭强度要求，又不会产生多余的结构重量，即使发生轻微的磕碰，机臂也不会出现断裂变形，日常作业的耐用性有充足保障。起落部分采用机臂下方集成的微型支撑脚，不需要额外安装起落架，就能保证机身起降时和地面保持足够的间隙，避免底部搭载的摄像头、传感器直接磕碰地面，同时支撑脚的重量很轻，不会给整机带来额外的载荷负担。
