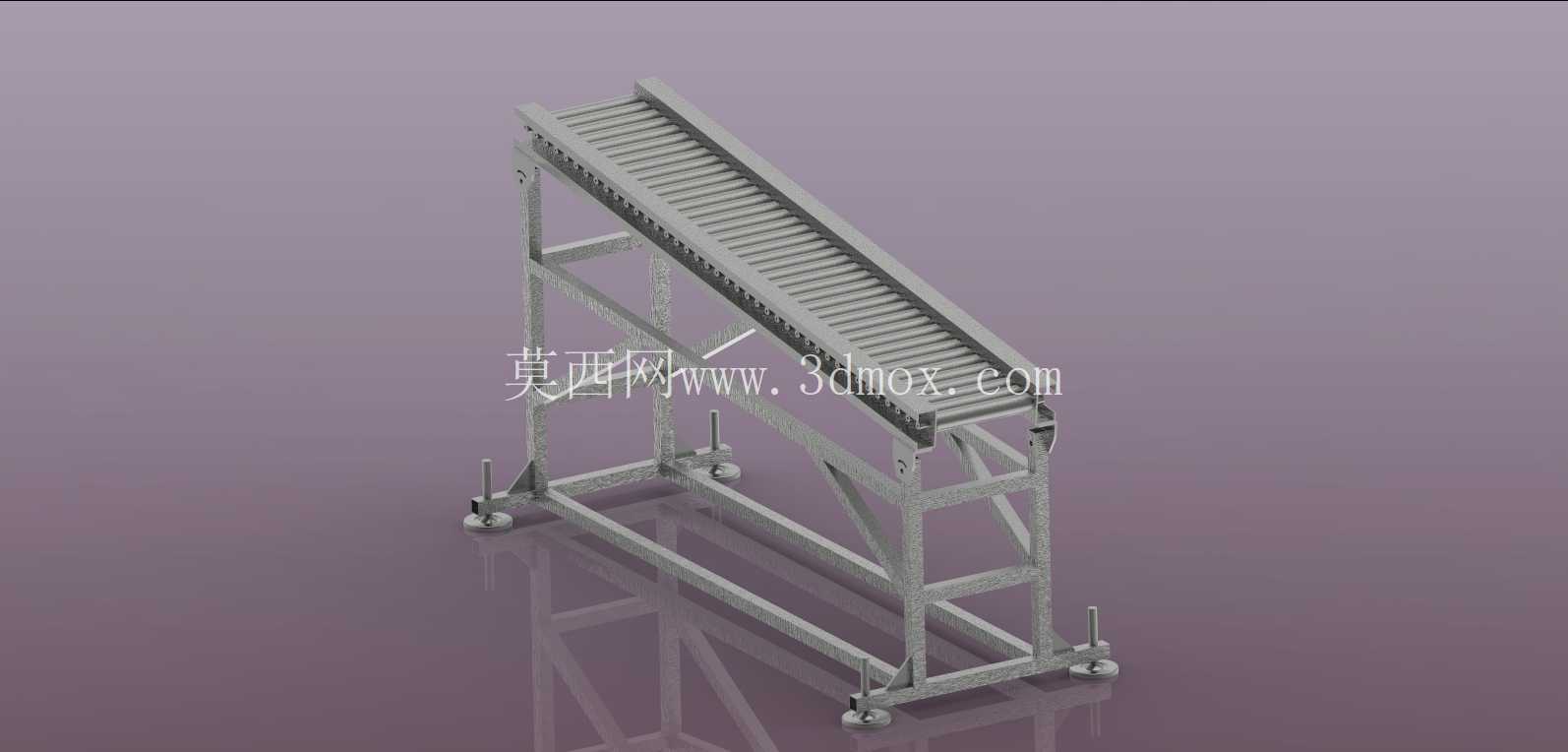

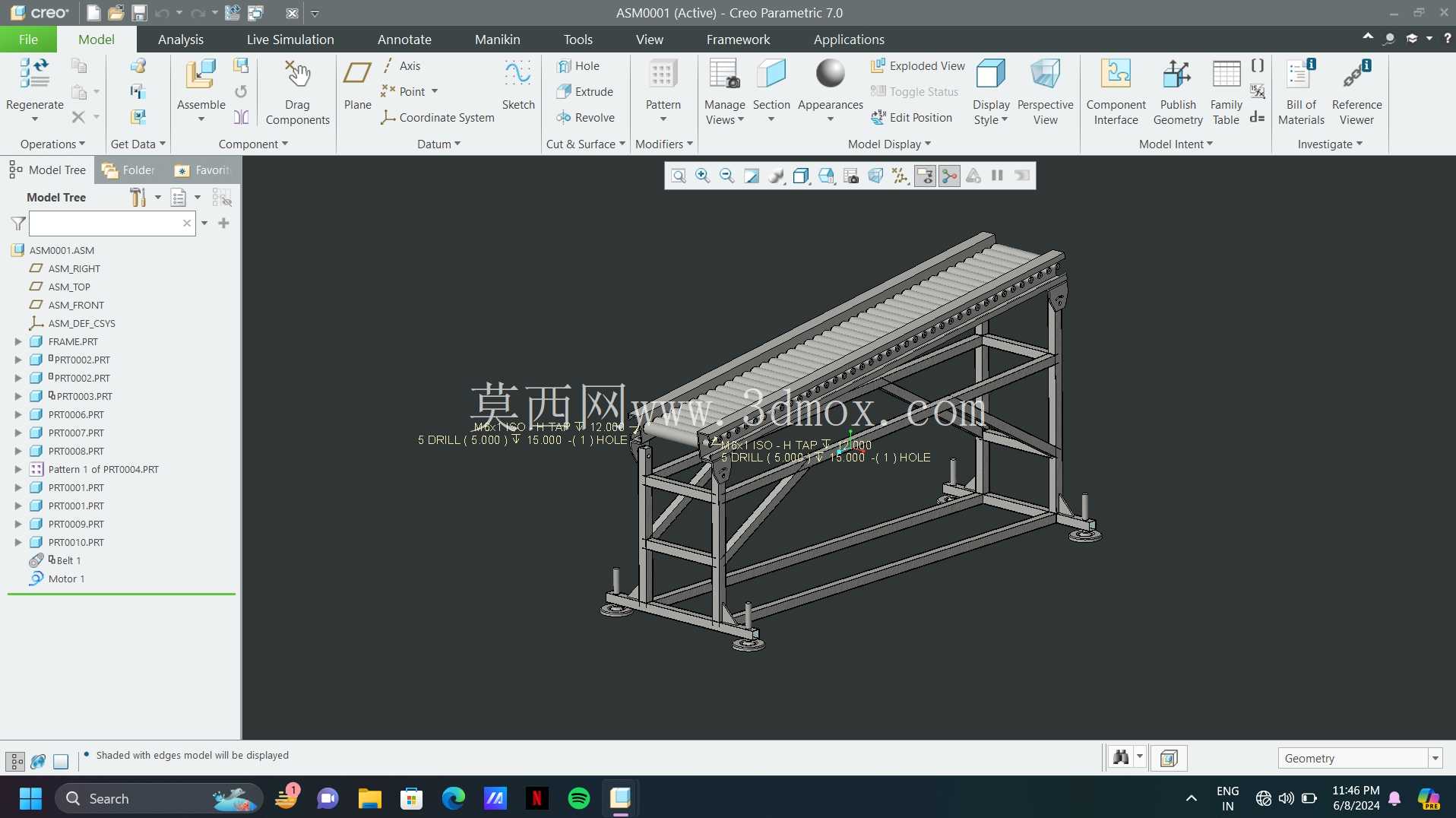

倾斜式无动力重力滚筒输送架结构

　　在车间工序间物料转运、仓储分拣线的进出料接驳、装配线旁的工件缓存输送场景里，这类倾斜布置的无动力滚筒输送结构是低成本物料流转方案里的常用选项，不需要额外配置驱动电机、传动链轮与电控系统，完全依靠物料自身重力沿倾斜面完成滑移输送，相比动力输送线能砍掉近七成的初期投入成本，后期运维也几乎没有易损件更换需求，适合输送表面平整、底部刚性足够的箱装工件、规则结构件、工装托盘类载荷。

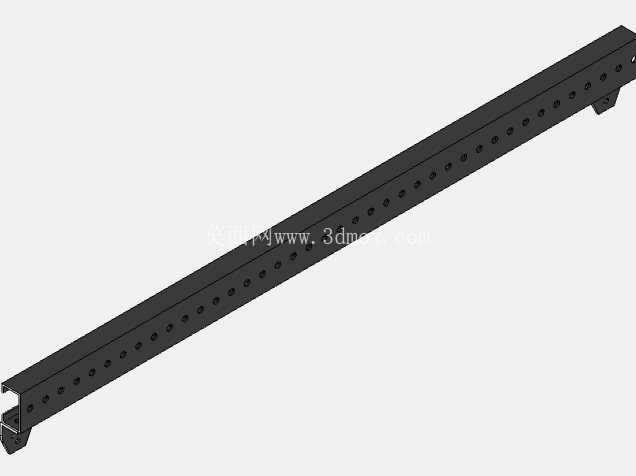

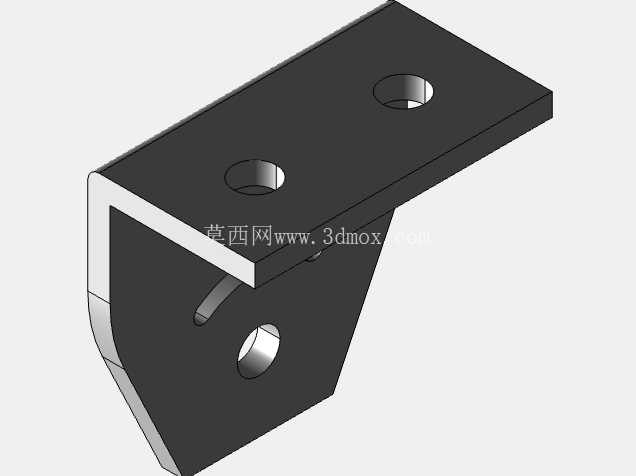

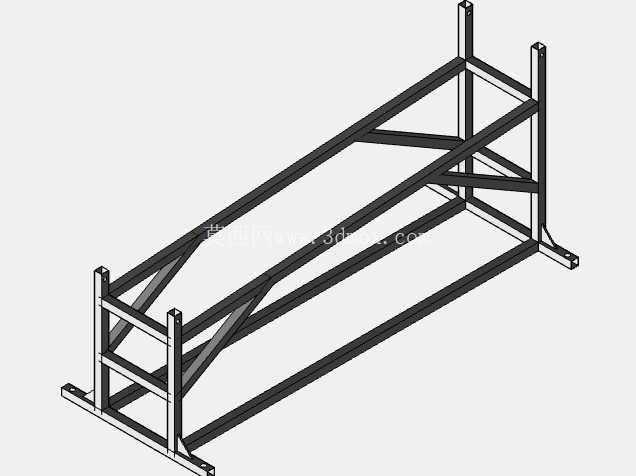

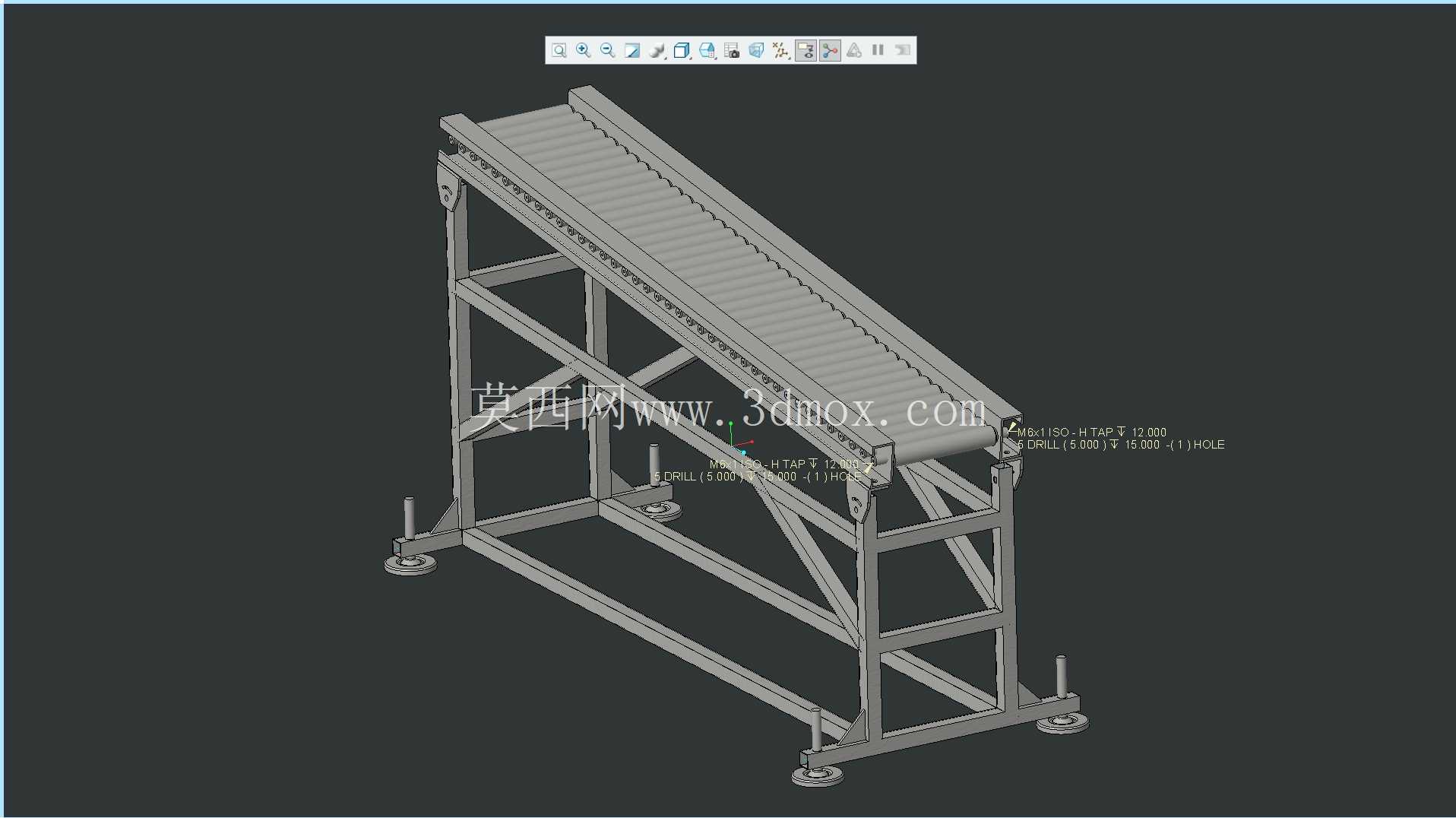

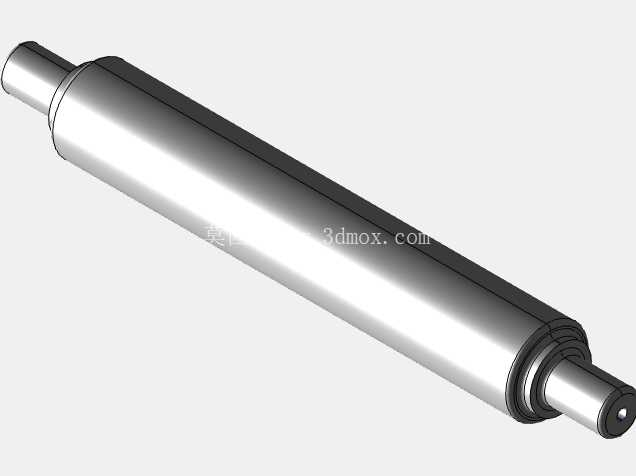

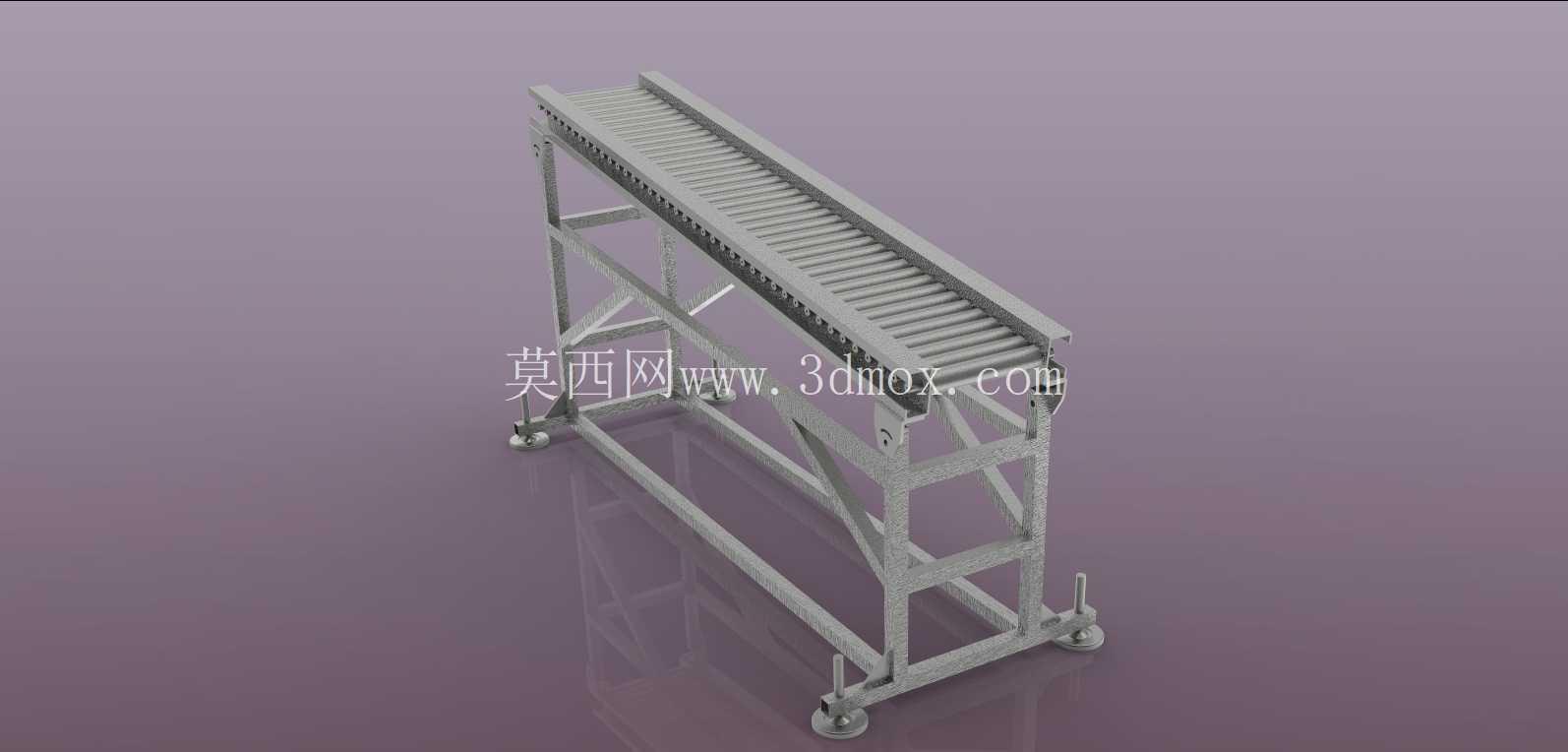

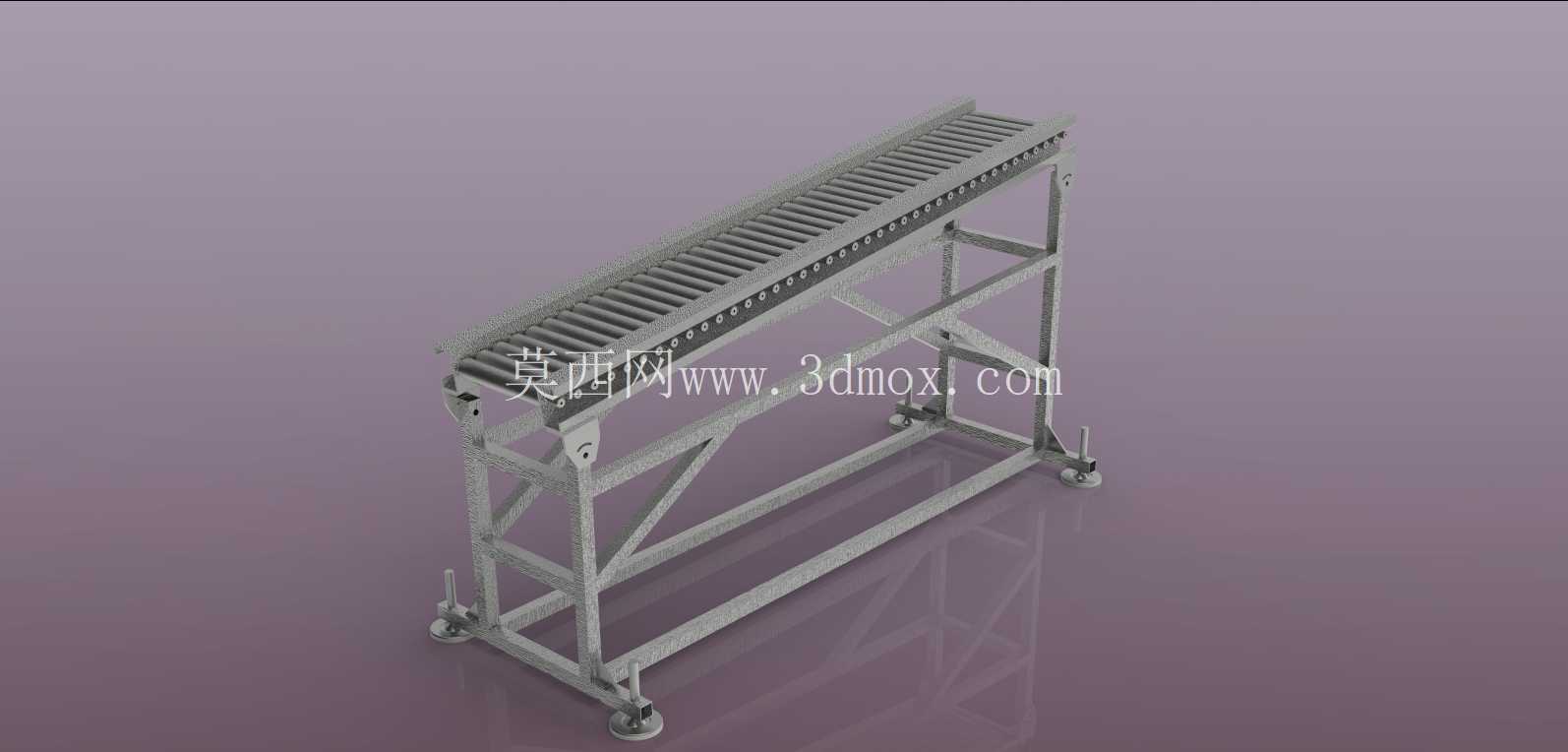

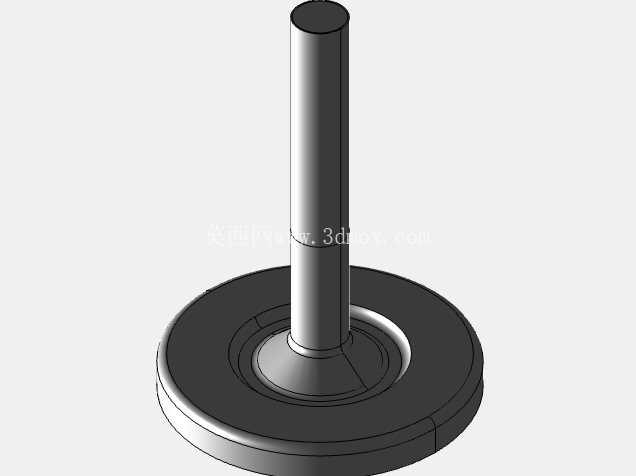

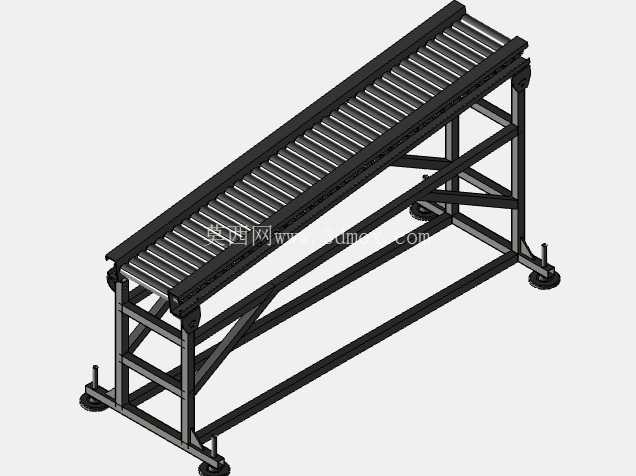

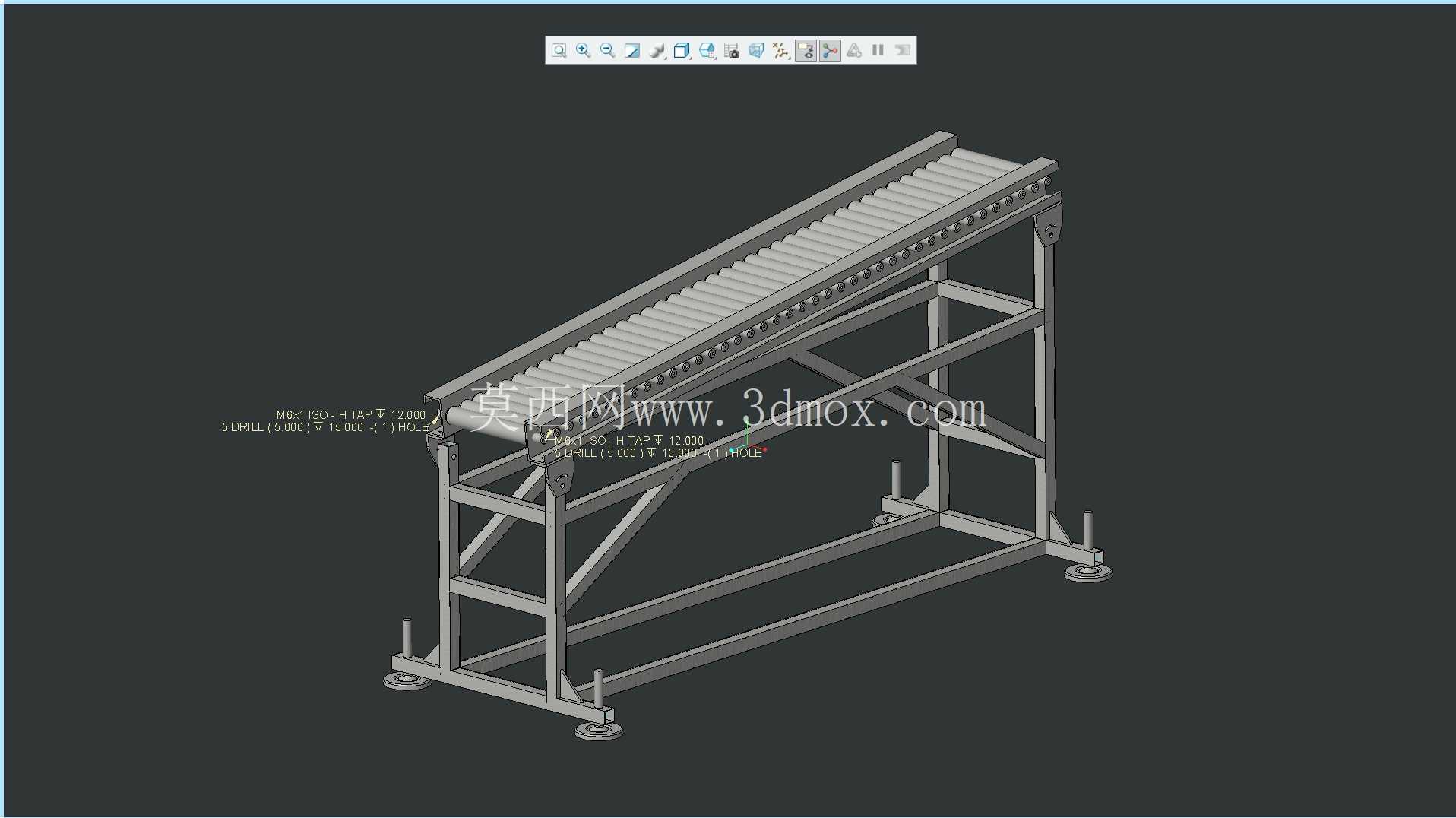

　　从结构设计逻辑来看，整体采用方管焊接的梯型支撑框架，底部四个支撑脚配置可调式脚杯，一方面可以抵消安装地面的不平整误差，保证架体放置的稳定性，另一方面也能通过调整脚杯的伸出长度，微调输送面的整体倾斜角度，适配不同重量、不同摩擦系数物料的下滑速度需求，避免倾角过小导致物料卡滞、倾角过大造成物料下滑速度过快冲出输送线末端的问题。支撑框架的侧梁采用连续折弯或者型材拼焊的结构，滚筒安装孔位沿侧梁长度方向等距排布，滚筒本身采用标准的无动力镀锌滚筒，两端通过冲压轴承座嵌装在侧梁的安装孔内，转动阻力小，承载后径向形变量控制在合理范围内，避免滚筒受力弯曲导致的输送卡滞。

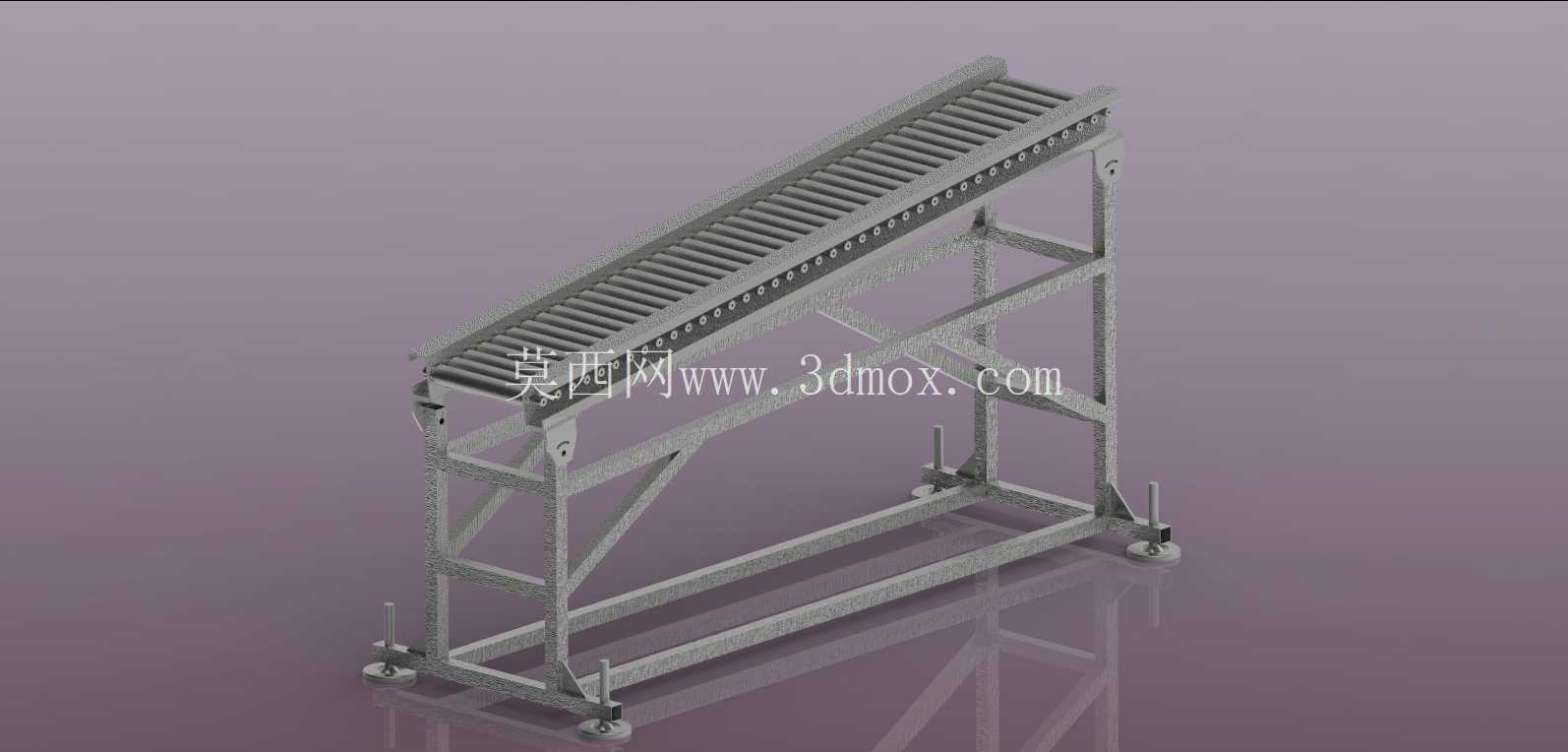

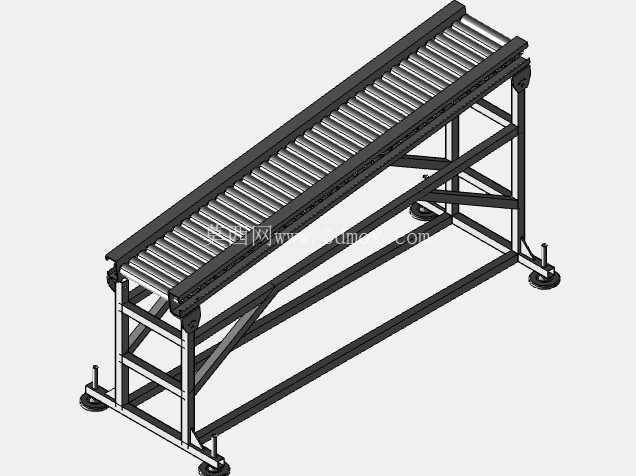

　　输送段整体呈直线倾斜布置，进料端位置高于出料端，两侧没有额外设置侧挡边的话，适合输送宽度小于滚筒有效长度、重心稳定的物料，如果需要输送宽度波动较大的物料，也可以在侧梁上方加装可调节的导向挡条，避免物料下滑过程中偏移掉落。架体的中部设置有横向的斜撑加固结构，把整个支撑框架分割成多个稳定的三角受力结构，避免长距离输送段因为载荷分布不均出现架体侧向晃动的问题，底部的横向连接方管除了增强框架整体刚性之外，也可以作为后期加装末端阻挡机构、物料检测传感器的安装基准面。

　　从安装边界来看，这类输送架的占地投影为矩形，安装时不需要在地面做预埋或者打膨胀螺栓固定，只要地面平整度满足脚杯调节范围即可，放置位置可以根据产线布局灵活调整，适合多品种小批量生产的车间做临时输送线搭建。滚筒的间距选择需要匹配输送物料的最小底部尺寸，保证物料在输送过程中始终有至少三根滚筒同时接触承托，避免物料卡在两根滚筒之间的间隙里；倾斜角度的设置通常在3度到7度之间，具体数值需要根据物料底部和滚筒表面的摩擦系数、物料单重做调整，比如底部是光滑塑料面的周转箱，倾角可以取偏小值，底部是木质或者粗糙纸板面的物料，倾角需要适当加大。

　　实际使用过程中，这类重力输送架常和动力输送线的末端接驳，在动力线把物料输送到指定高度后，直接滑入下一个工位的操作位，或者作为仓储区的卸货辅助架，让货物从货车车厢高度直接滑到仓库地面的理货区，减少人工搬运的上下攀爬动作。架体的表面处理通常采用喷塑或者镀锌工艺，适应车间内的油污、粉尘环境，长期使用也不会出现锈蚀掉漆的问题，滚筒表面的镀锌层硬度足够，日常输送金属工件也不容易出现划痕凹陷。如果需要控制物料的下滑间隔，也可以在输送段的不同位置加装弹簧式阻挡器，人工操作时扳动阻挡器就能放行单个物料，不需要额外配置气动或者电动元件，进一步降低设备的复杂程度，适合对成本敏感、输送节拍要求不高的作业场景。

　　设计这类结构的时候，需要先核算单段输送架的最大承载能力，根据单米长度上的物料总重量选择对应壁厚的支撑方管、对应轴径的滚筒，避免满载情况下出现架体下弯、滚筒轴断裂的问题；同时要校核整个架体的重心位置，保证满载时重心的投影始终落在四个脚杯围成的支撑面内部，避免物料偏载导致架体倾翻。对于输送长度超过三米的架体，还需要在中间位置增加额外的支撑立柱，减少长侧梁的受力挠度，保证滚筒安装面的直线度，让物料下滑过程中全程保持顺畅，不会出现局部卡顿的情况。
