板上贴装1.6毫米高度Type-C母座结构

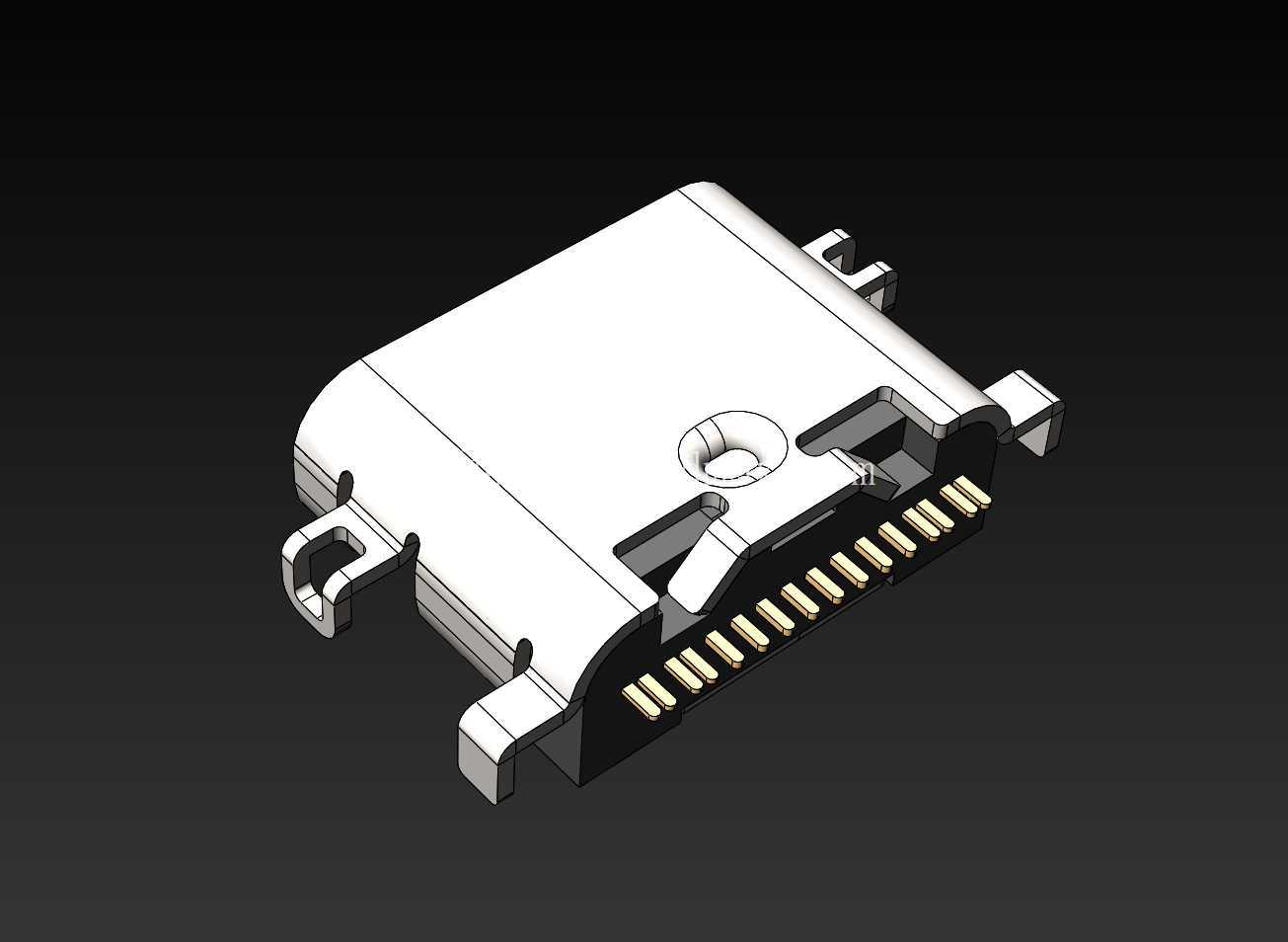

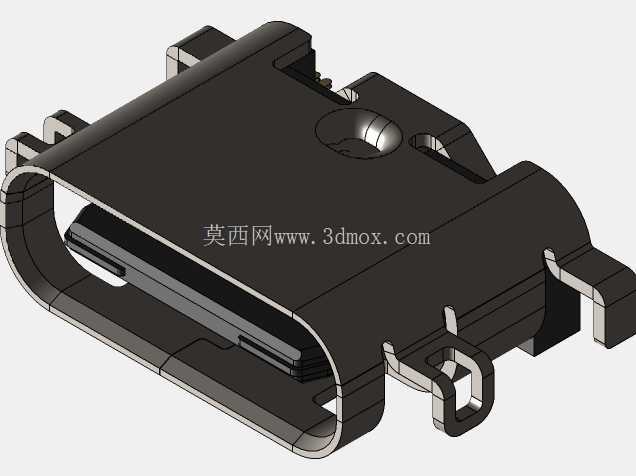

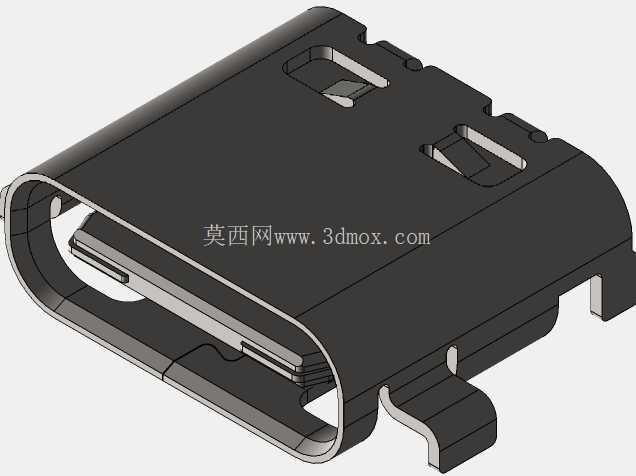

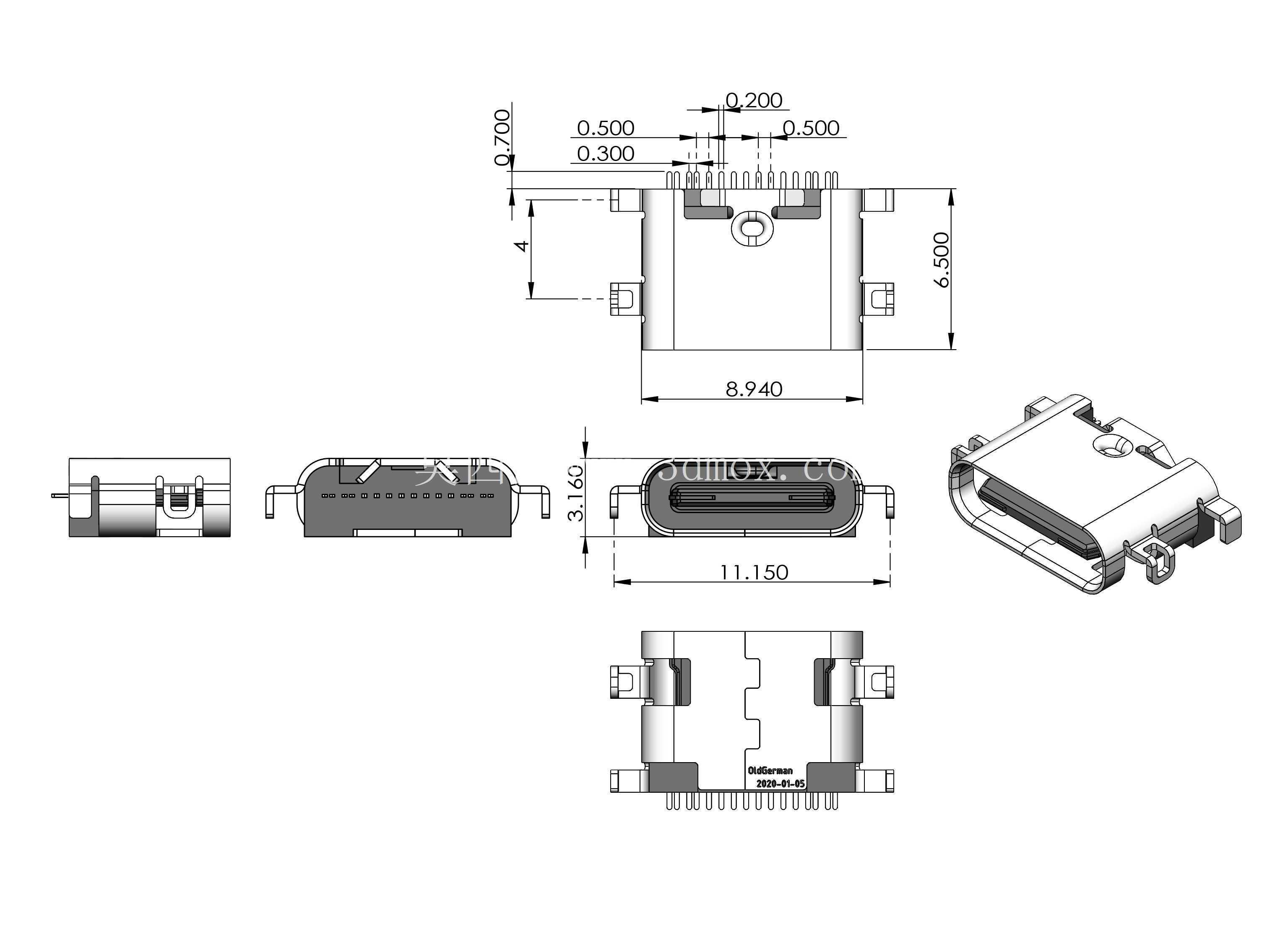

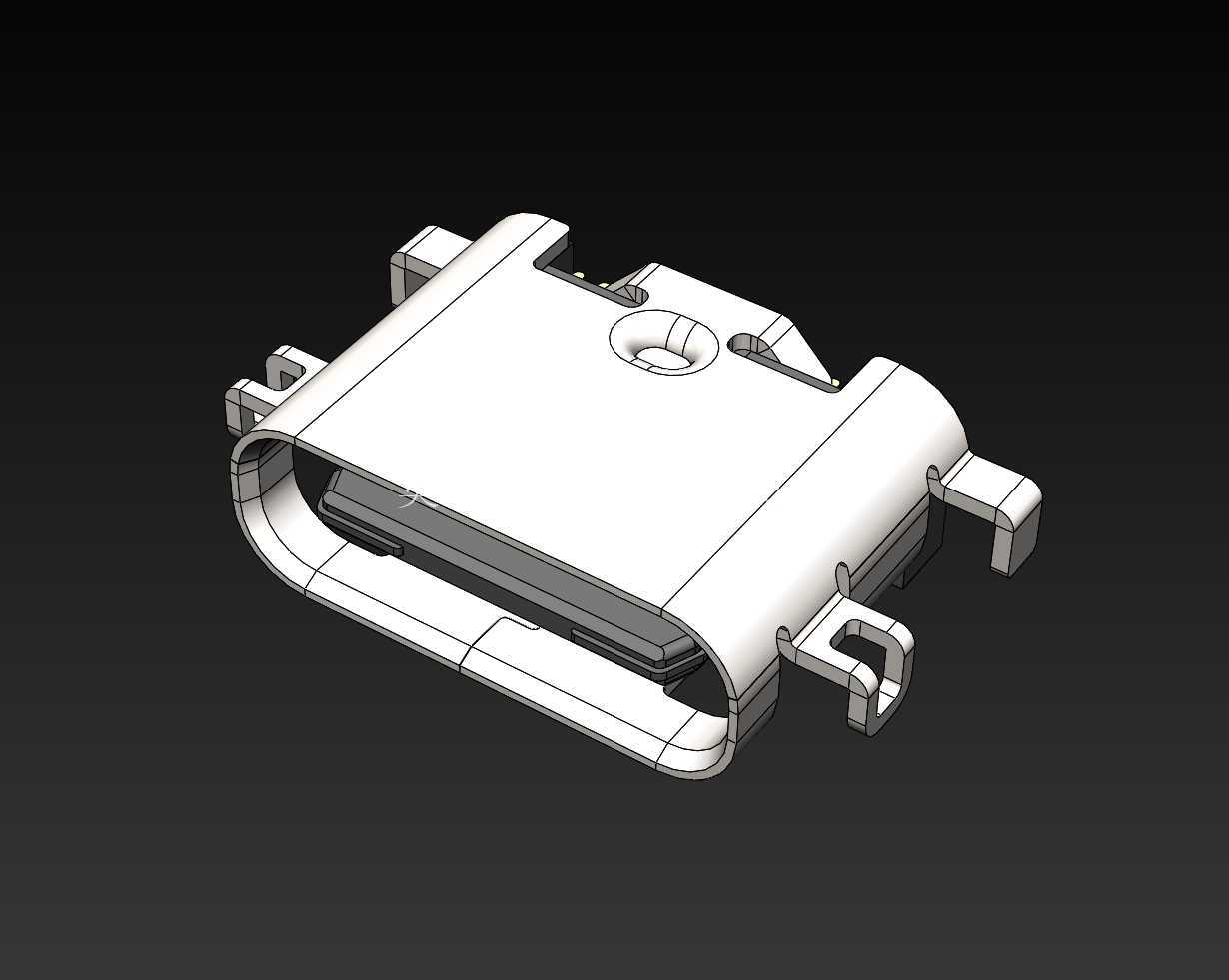

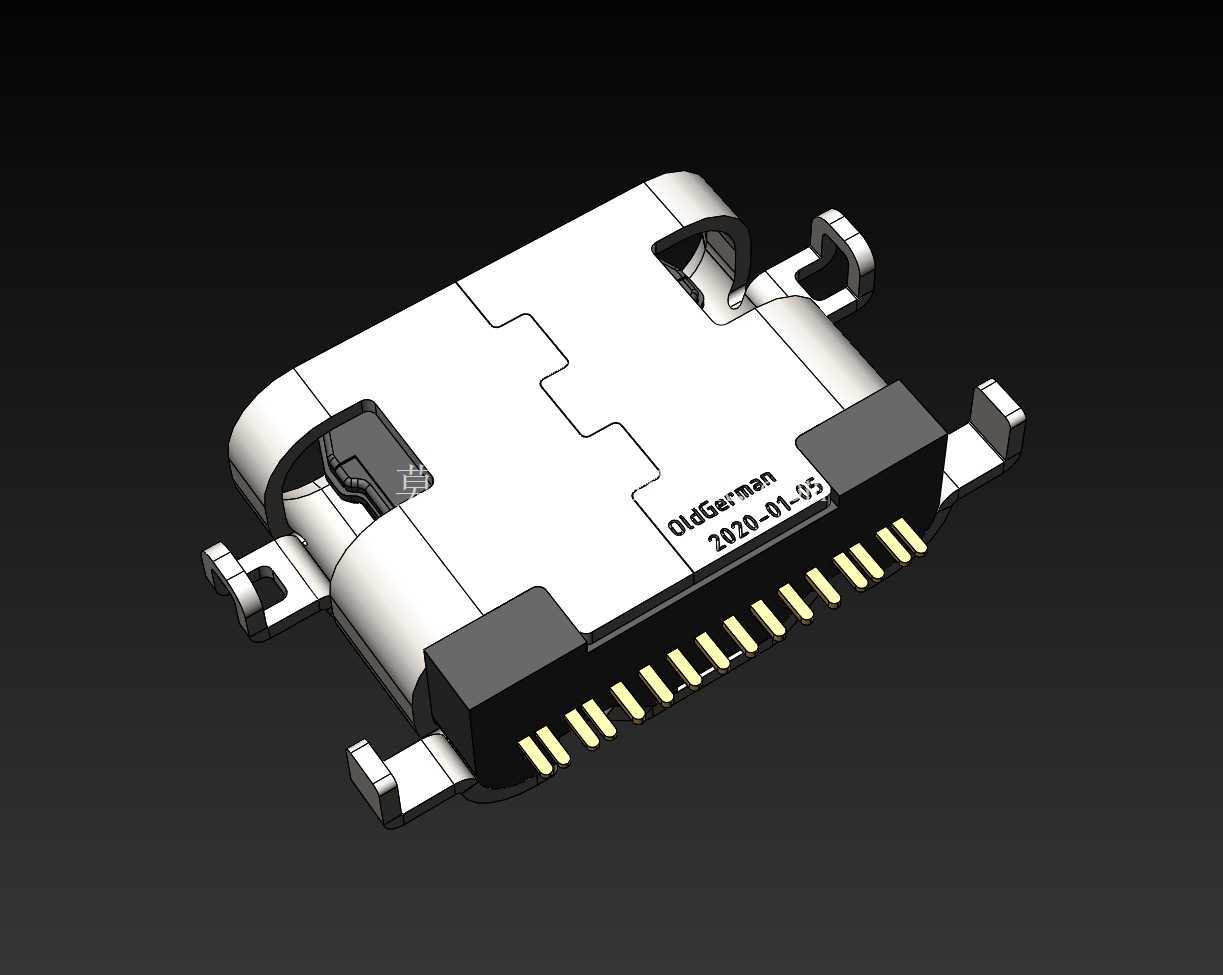

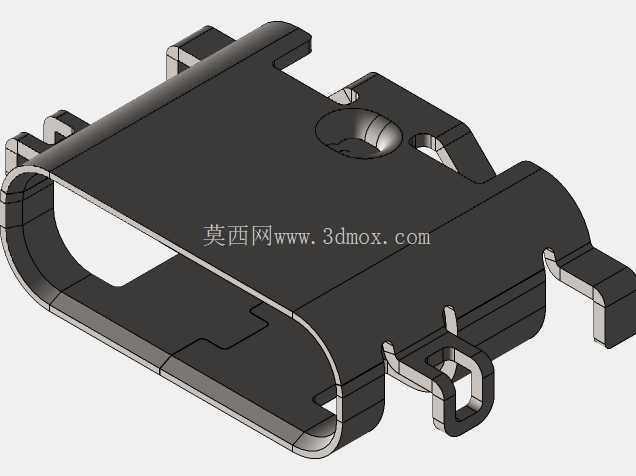

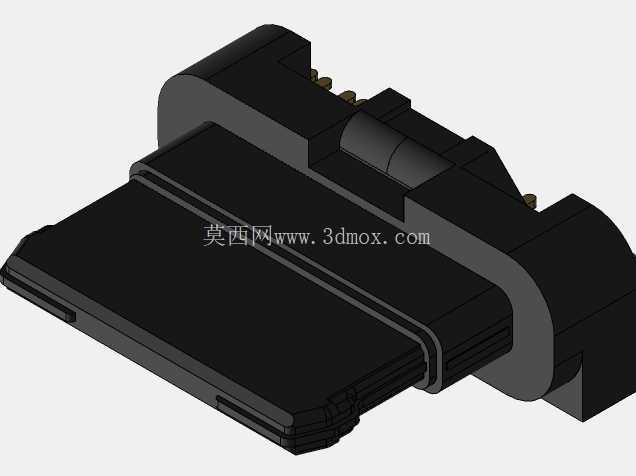

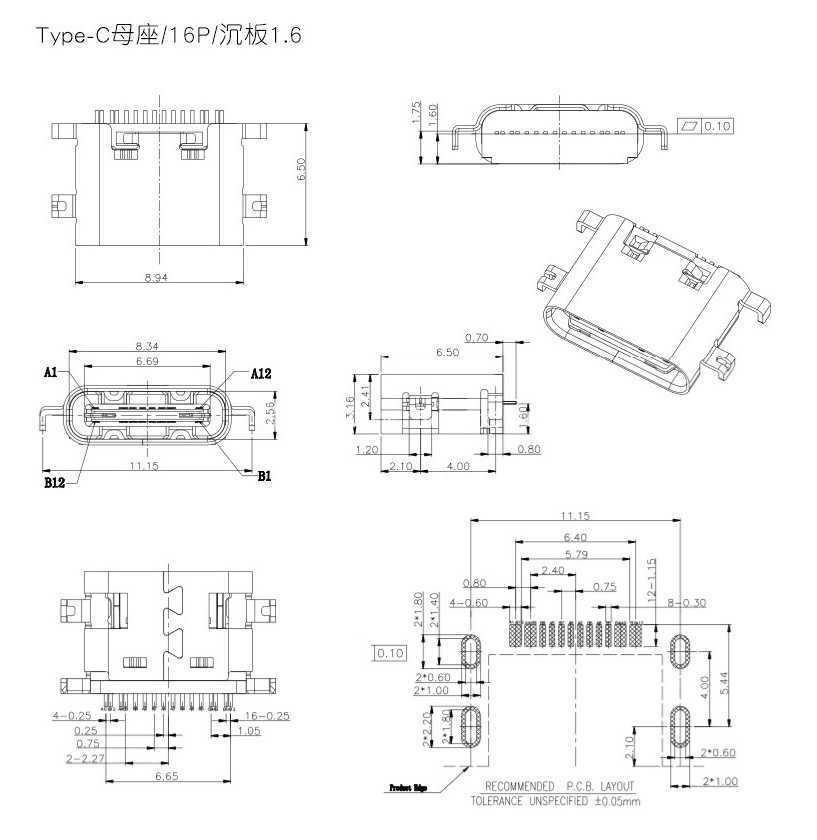

　　该模型呈现的是一种用于高密度电子设备内部的USB Type-C母座，主体为水平贴装结构，适配板上高度约1.6毫米的紧凑安装边界。此类接口常见于轻薄笔记本、平板、便携仪器、工业手持终端、嵌入式控制板以及小型消费电子设备中，主要承担充电、数据传输、调试通信和外设连接等功能。建模时重点还原了金属外壳、舌片容纳空间、两侧固定脚、板上定位特征以及背部焊接端的相对关系，便于在整机堆叠阶段检查接口与外壳开孔、PCB焊盘、屏蔽罩和周边元件之间的干涉情况。

　　从实际装配角度看，Type-C母座通常通过SMT回流焊固定在电路板上，外壳两侧的固定翼用于增强抗插拔能力，端部或背部焊点则承担信号、电源及接地连接。模型中金属壳体的包覆形态、开口方向和沉板关系需要与产品外壳开孔严格对应；若开口偏位，插头插入时会产生刮擦、偏载或无法完全到位的问题。1.6毫米级高度意味着整机内部Z向空间非常紧张，结构设计时不能只关注连接器本体，还要同时考虑插头插入后的占用深度、手指操作空间、线缆出线方向以及壳体壁厚。

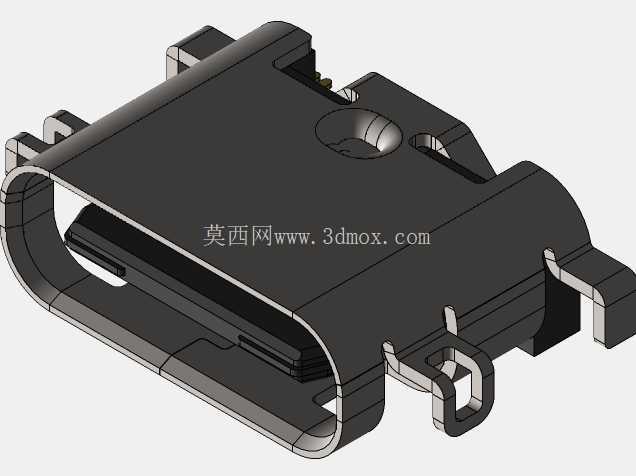

　　建模思路围绕可制造性和装配校核展开。外壳折弯、圆角、扣合边和固定脚位置均按贴片连接器的常见工艺逻辑表达，舌片区域保留了Type-C接口对称插拔所需的内部轮廓。两侧固定脚向外展开，可在PCB上形成机械支撑，降低反复插拔导致的焊盘疲劳；壳体上的开孔与折边则服务于焊接固定、散热和屏蔽连续性。对于结构工程师而言，这类模型的价值不在于单独展示零件外观，而在于放入整机装配后验证接口位置是否合理：例如外壳开口是否与母座中心重合，密封泡棉或金属边框是否压到插接区域，插头满插后是否与电池、支架或屏蔽罩发生冲突。

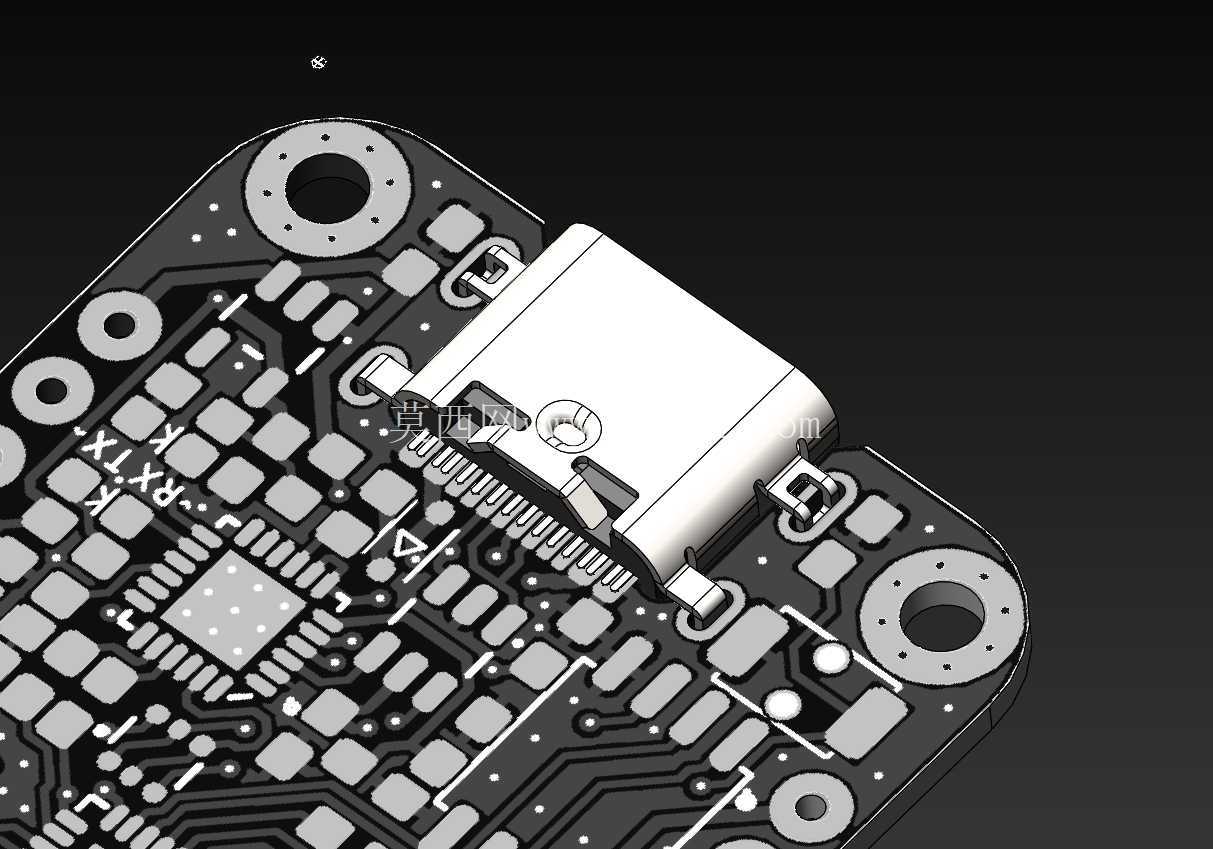

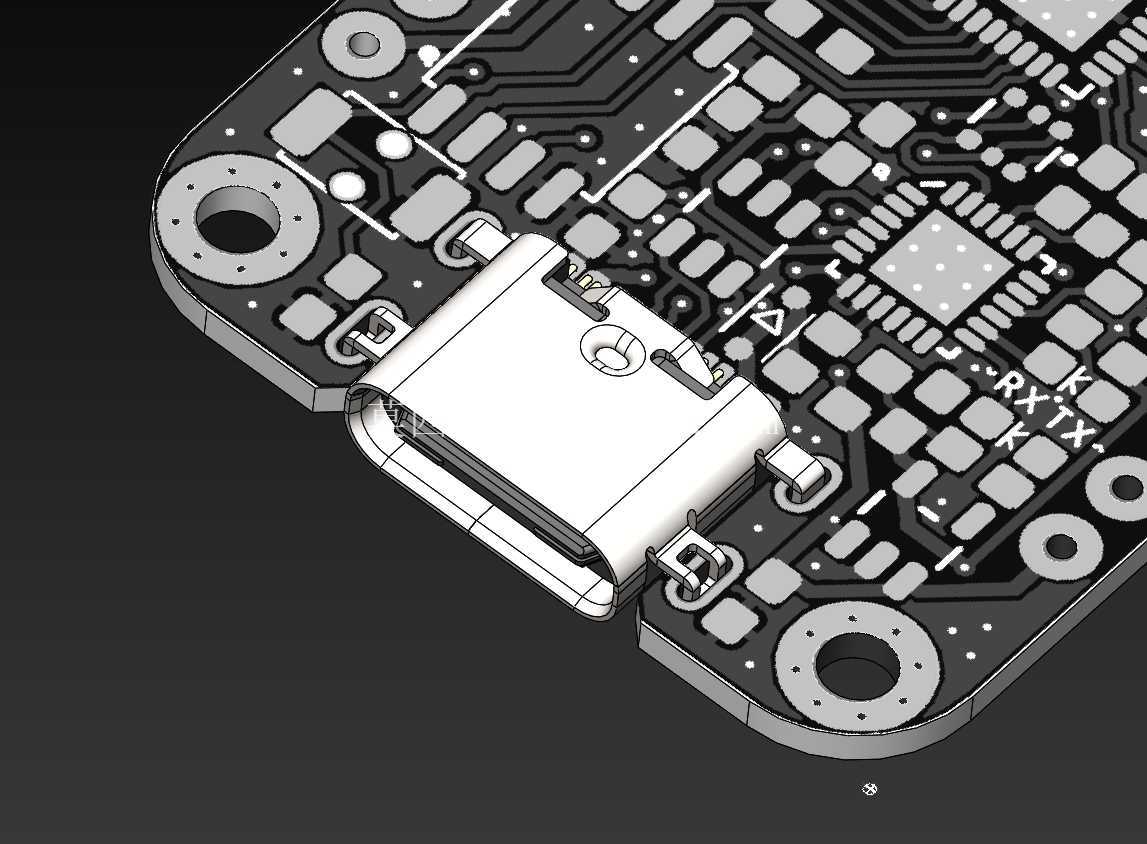

　　在PCB协同设计中，该母座的贴装面、焊盘外伸范围和禁布区需要提前锁定。周边过高的电容、电感或屏蔽墙会影响插头到位，过近的结构筋位也可能在焊接公差累积后造成干涉。由于接口位于设备边缘，跌落和侧向推力容易通过插头传递到焊点，因此壳体限位、固定脚焊盘和接地铜皮面积应共同承担载荷。三维模型将这些边界集中表达，可用于开孔尺寸复核、工装定位、装配间隙检查以及早期方案评审，帮助设计人员在轻薄化约束下兼顾连接可靠性与量产稳定性。
