可调式螺纹锁紧定位工装结构三维设计

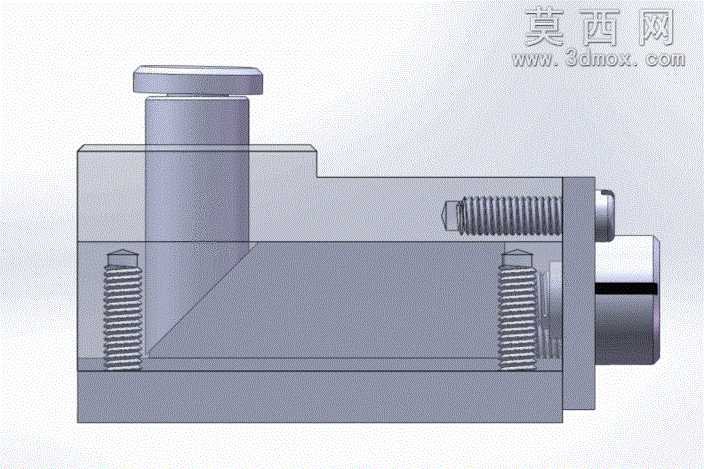

本作品为可调式螺纹锁紧定位工装，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循机械设计公差配合规范，对所有零件进行独立特征建模后完成虚拟装配，完整还原工装的实际装配关系与运动逻辑。模型整体采用灰铸铁质感的金属材质渲染，对螺纹牙型、调节旋钮、锁紧螺栓等细节特征做了精细化处理，通过半透明剖视展示效果清晰呈现内部结构布局，让使用者可以直观观察内部零件的配合状态。该工装主体为L型一体式基座结构，基座内部设置两处竖向螺纹安装孔，用于装配固定螺栓实现工装在工作台面的锁紧定位；基座上部设置竖向可调节顶柱，顶柱顶部带有滚花防滑旋钮，可通过旋转实现竖向高度的无级调节，满足不同高度工件的定位支撑需求；基座侧部设置横向螺纹锁紧机构，通过端部内六角螺栓的旋进旋出，可对伸入基座内腔的工件侧部施加锁紧力，配合竖向顶柱实现工件多自由度的可靠固定。设计过程中充分考虑工装的使用便捷性与结构刚性，在基座转角处设置三角形加强筋结构，有效提升基座承载能力，避免锁紧受力时出现结构变形；所有螺纹配合部位均预留合理的装配间隙，保证调节过程顺畅无卡滞，同时兼顾螺纹连接的自锁性能，防止工作过程中出现锁紧松动。建模时对所有标准件均按照国标参数进行绘制，螺栓、螺纹孔的尺寸参数完全符合机械设计标准，可直接导出工程图用于实际加工生产，也可作为机械设计教学案例用于工装夹具设计原理的讲解，帮助学习者理解螺纹调节、多向锁紧类工装的设计思路与结构要点。
