轴类零件手动夹紧工装夹具装配结构

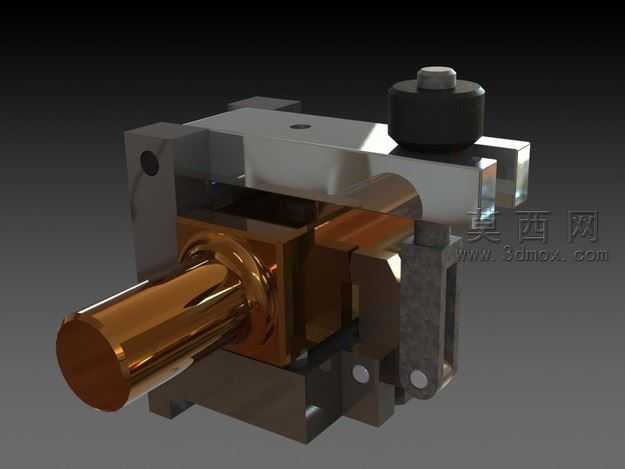

该模型为轴类零件加工用手动夹紧工装夹具的完整装配结构，采用三维建模软件完成全参数化设计，所有零件均按照机械加工工装的实际设计规范构建，装配关系完全符合实际工装的运动逻辑与装夹需求。建模过程中首先完成基准零件的定位，依次搭建夹具体基座、定位块、夹紧压臂、调节旋钮、导向销等核心组件，每一处配合公差都按照实际工装的装配要求预留合理间隙，保证活动部件的运动顺畅无卡滞。渲染阶段采用写实材质方案，夹具体基座、定位压块等钢制结构件赋予哑光金属材质，还原调质处理后钢材的细腻磨砂质感，表面添加轻微的使用痕迹纹理提升真实感；与工件接触的铜质定位衬套赋予抛光黄铜材质，还原铜件温润的金属光泽与反光特性；顶部的手动锁紧旋钮采用黑色硬质工程塑料材质，表面添加细微的防滑纹理，还原操作件的真实触感；被装夹的轴类工件采用亮面金属材质，突出工件的圆柱度与表面加工质感。结构设计上，该夹具采用侧面定位配合顶部压臂夹紧的方案，夹具体上开设的定位槽可实现轴类工件的径向定位，铜质衬套可避免装夹过程中划伤工件表面，顶部的旋钮式锁紧结构可通过旋转调节夹紧力，适配不同直径规格的轴类零件装夹需求，两侧的导向销保证压臂的运动轨迹精准，避免夹紧过程中出现偏载导致工件装夹歪斜。设计思路围绕小批量轴类零件的铣削、钻削工序装夹需求展开，整体结构紧凑，操作便捷，无需额外动力源即可完成手动装夹，夹具体的安装基面可直接固定在机床工作台上，定位精度满足常规机加工工序的要求，各易损件均采用可更换设计，降低工装的后期维护成本，整体结构无冗余设计，每一处结构都服务于工件定位、夹紧、操作便捷性的核心需求，装配过程中严格遵循机械装配的工艺顺序，从基座到内部定位组件再到外部操作件依次装配，所有紧固件的位置都符合实际工装的安装操作空间要求，避免出现工具无法到达的装配死角。
