120毫米风扇防护格栅电热丝结构

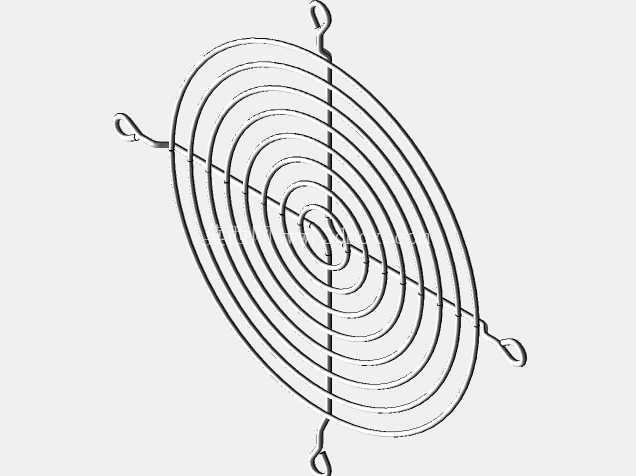

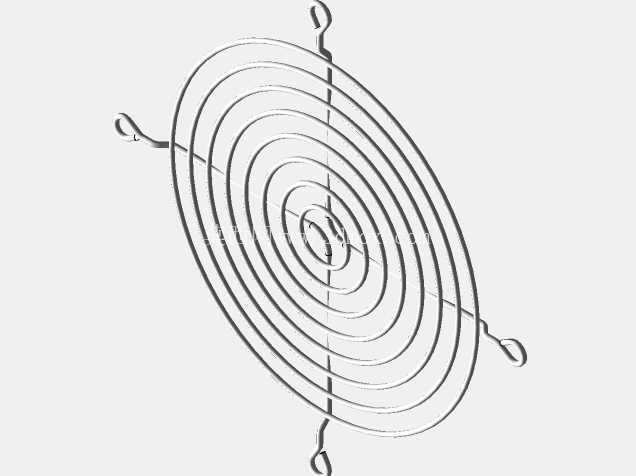

　　该结构针对120毫米规格轴流散热风扇的前端防护与热风导流需求设计，整体采用同心圆螺旋环绕的金属丝构型，区别于常规放射筋条加外圈的风扇网罩，螺旋丝体从中心向外连续延展，圈与圈之间保持均匀的径向间距，既能够阻挡外部异物触碰高速旋转的风扇扇叶，避免人身触碰或杂物卷入造成扇叶损坏、设备故障，螺旋形态的金属丝同时可作为发热载体，在暖风机、桌面热风装置、小型烘焙烘干设备中承担电加热功能，风扇运转产生的轴向气流直接扫过螺旋发热丝表面，将丝体产生的热量快速带出，形成均匀的热风输出。

　　从安装边界来看，整体外轮廓适配标准120毫米方形风扇的安装面，螺旋圈的最大外径略小于风扇外框内径，四周伸出的四个弯折挂钩直接卡入风扇外框预设的卡扣位或者装配壳体的定位槽内，不需要额外加装压框或者紧固件，装配工序简单，挂钩的弯折角度经过反复调整，卡入后存在预紧张力，设备运行产生的振动不会导致格栅松脱移位。丝体的线径选取兼顾结构刚性与发热效率，过细则长期高温工作后容易出现受热变形、圈间距错位，过粗则会大幅增加风阻，降低风扇的送风效率，同时发热丝的热惯性变大，温控响应滞后。

　　设计过程中首先匹配风扇的有效通风面积，螺旋丝的总投影遮挡占比控制在合理区间，既保证防护间隙小于安全规范要求的8毫米，避免手指穿过格栅接触扇叶，又不会因为丝体过密导致风噪大幅升高、风量衰减超标。螺旋的升程与圈数经过排布，中心区域丝体间距和外圈保持一致，避免中心位置发热丝过于密集导致局部热量堆积、烧断丝体，气流穿过整个格栅面的流速分布均匀，不会出现局部无风的死区。两端的引出脚顺着径向延伸后做直角弯折，既作为格栅的安装固定点位，也作为发热丝的供电接线端，不需要额外焊接导电连接件，减少了装配零件数量与接触电阻，长期高温工作下接线点位不会因为氧化出现接触不良。

　　这类结构常见于小型桌面暖风机、3D打印耗材烘干盒、小型电子维修热风台、机箱辅助加热散热模组当中，在仅需要散热防护的场景下，该螺旋格栅也可以采用普通铁丝或者不锈钢丝制作，依靠连续螺旋的整体结构获得比普通点焊网罩更好的抗冲击性能，外物意外撞击格栅时，螺旋丝可以通过微小的弹性形变吸收冲击力，不会像放射状点焊网罩那样在焊点位置出现断裂脱落。建模过程中需要重点保证螺旋线的路径顺滑，折弯挂钩处的圆角过渡自然，避免应力集中，同时校验所有丝体和风扇扇叶端面的安全间隙，预留出扇叶高速运转的轴向窜动量，防止运行过程中出现刮擦干涉。
