1204型精密滚珠丝杠传动组件三维设计

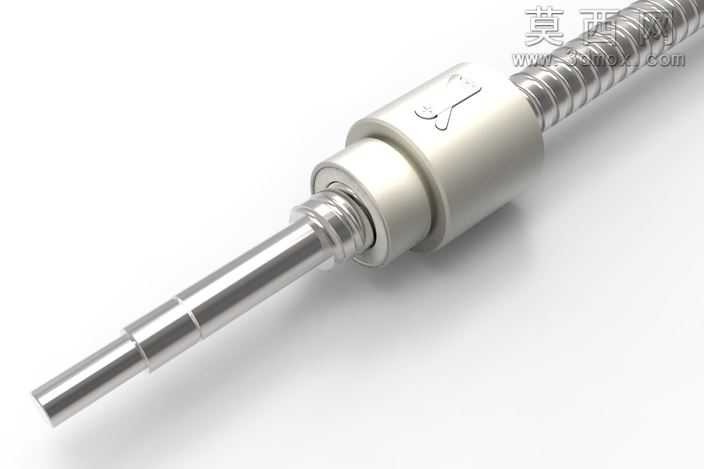

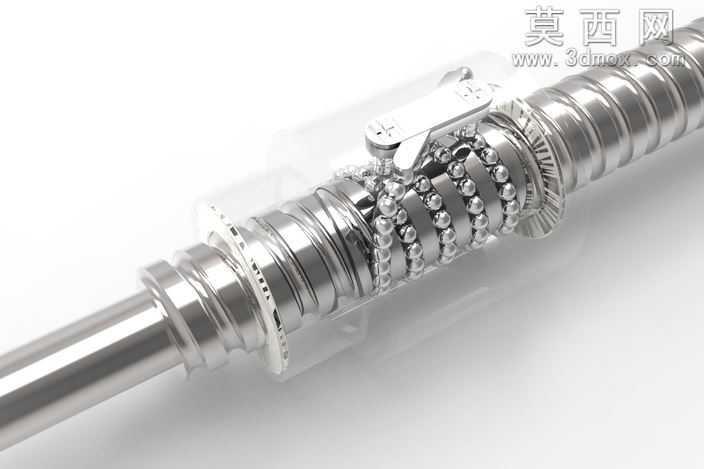

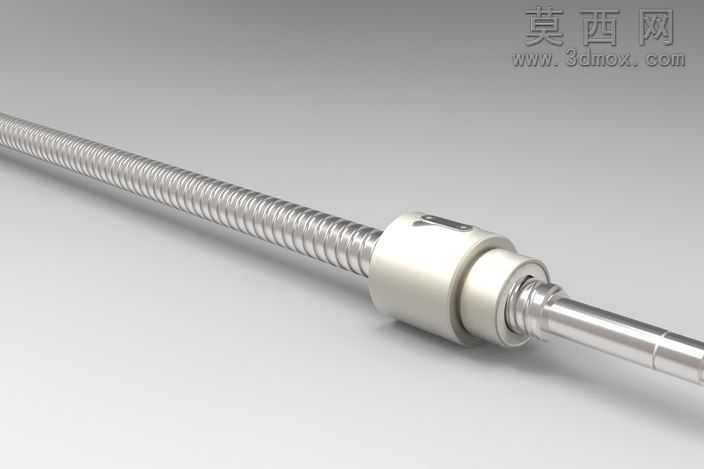

本作品为1204规格精密滚珠丝杠传动组件的三维建模设计作品，建模过程严格遵循机械设计标准参数，精准还原滚珠丝杠的核心传动结构。建模阶段首先以公称直径12mm、导程4mm、总长度340mm的核心参数为基准，先完成丝杠主体的螺旋滚道型面构建，通过螺旋扫描特征精准切削出适配钢球滚动的圆弧滚道，保证滚道曲率与钢球直径的匹配度，确保后续装配后钢球的滚动顺畅度符合设计要求。随后完成螺母主体、反向器、密封件、防尘圈以及循环滚珠列的结构建模，其中滚珠循环结构采用端盖式回流设计，精准还原钢球在螺母与丝杠滚道间的循环路径，每列滚珠的排布、间隙都经过参数化校验，避免出现干涉或卡顿的结构问题。材质渲染阶段，针对丝杠与螺母的金属基材采用高抛光铬钢材质，调整金属粗糙度、反射率参数还原精密传动部件的金属光泽与机加工质感，对钢球部分采用高反光轴承钢材质，突出滚动体的光滑圆润特性，反向器与密封件则采用工程塑料材质，调整哑光质感与金属部件形成明确的材质区分，整体渲染效果清晰展现组件的装配层次与结构细节。设计过程中重点考量了滚珠丝杠的传动精度与装配合理性，对丝杠轴端的安装定位轴颈、螺母的安装法兰端面都做了精准的尺寸还原，各部件间的配合间隙按照精密传动件的公差要求进行参数设定，既保证三维模型的装配可视化效果，也能为实际的机构选型、结构验证提供直观的三维参考。整个模型完整呈现了RSW1204 SBC12 E2型滚珠丝杠的全部结构特征，从滚道的螺旋线型、滚珠的循环排布到两端的安装结构都做到了精准复刻，能够清晰展示滚珠丝杠将旋转运动转化为直线运动的核心传动原理，可用于机械设计教学、线性传动机构选型参考、自动化设备虚拟装配等场景。
