稻田钻暨收割机手动操作驱动轴设计

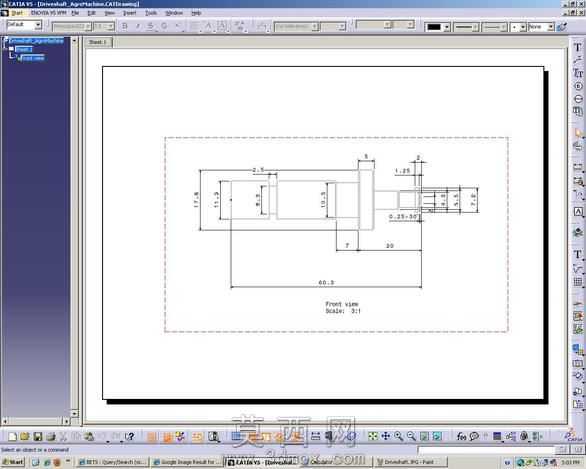

本驱动轴是针对印度地区广泛应用的手动操作稻田钻暨收割机设计的核心传动零件，采用CATIA软件完成全参数化三维建模，建模过程严格遵循机械设计轴类零件的规范流程，以回转体特征为基础构建主体结构。建模初始阶段先依据二维工程图标注的尺寸参数绘制旋转截面草图，对各轴段的直径、长度尺寸进行精准约束，通过旋转凸台命令生成轴的基础基体，随后针对轴上的定位槽、安装孔、键槽等功能结构，采用拉伸切除、旋转切除等特征命令逐一构建，对轴肩过渡位置添加符合工艺要求的圆角特征，避免应力集中问题，保障零件的结构强度。模型构建过程中同步完成了各结构的尺寸校验，确保各安装轴段的配合尺寸符合公差要求，能够适配收割机手动操作机构的传动连接需求，可实现手动操作力矩的稳定传递，满足稻田作业场景下的钻暨、收割动作的动力传输要求。模型附带的二维工程图完整标注了各轴段的尺寸公差、形位公差与表面粗糙度要求，可直接用于指导后续的加工生产流程。材质选用上适配农业机械作业的耐磨、抗扭需求，预设了调质处理后的合金钢材质属性，渲染过程中对轴的加工面、非加工面赋予了差异化的材质表现，清晰区分不同加工区域的外观特征，直观呈现零件的最终加工效果。整体结构设计紧凑，在满足传动强度要求的前提下尽可能优化轴的重量，适配手动操作设备的轻量化使用需求，各功能结构的位置排布充分考虑了手动操作机构的装配逻辑，装配定位便捷，传动过程运行稳定，能够适应稻田泥泞作业环境下的长时间使用需求，有效降低手动操作过程中的力矩损耗，提升设备的作业效率。
