单臂式双孔机械夹结构三维设计

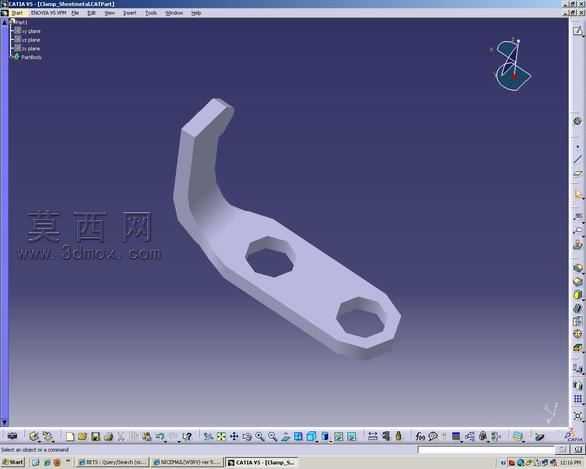

本作品为单臂式双孔机械夹的三维结构设计，整体采用一体化弯折成型的结构思路，在三维建模过程中首先以基准平面为依托绘制主体轮廓草图，通过凸台拉伸命令生成夹体的基础板状结构，保证主体部分的厚度均匀一致，为后续结构加工预留合理的余量。针对夹体一端的弯折勾状夹持端，建模时采用多段线精准勾勒夹持臂的外轮廓与内凹夹持面，通过拉伸与拔模特征结合的方式，让夹持臂呈现出上窄下宽的过渡形态，既保证夹持端具备足够的结构强度，又能让夹持接触面与被夹持工件形成稳定的贴合效果，避免夹持过程中出现打滑偏移的问题。夹体平板部分设计有两个内六角形安装孔，建模时通过多边形绘制工具精准生成正六边形轮廓，采用切除拉伸命令贯通板体，两个孔位沿夹体长度方向排布，间距经过合理测算，能够适配标准内六角螺栓的安装需求，保证机械夹安装固定时的受力均匀，不会出现单侧受力松动的情况。在细节处理上，对夹体所有的棱边位置都添加了合理的圆角特征，避免尖锐边角带来的应力集中问题，同时也让零件的外观过渡更加顺滑，符合实际五金零件的加工工艺要求。材质方面模拟常用的高强度碳钢材质，在渲染环节调整金属材质的粗糙度与反光参数，还原五金零件真实的金属质感，同时对夹持面做了细微的纹理处理，模拟实际加工后的表面粗糙度效果，提升模型的真实感。整体结构设计简洁实用，没有多余的冗余结构，在保证夹持功能与结构强度的前提下尽可能简化零件形态，降低后续加工制造的难度，可作为工装夹具系统中的基础夹紧部件，适配多种小型工件的装夹定位场景，建模过程严格遵循机械设计的尺寸规范，所有特征参数都符合常规五金零件的加工公差要求，能够直接导出工程图用于实际生产参考。
