测量站基础机械计量盘类零件结构设计

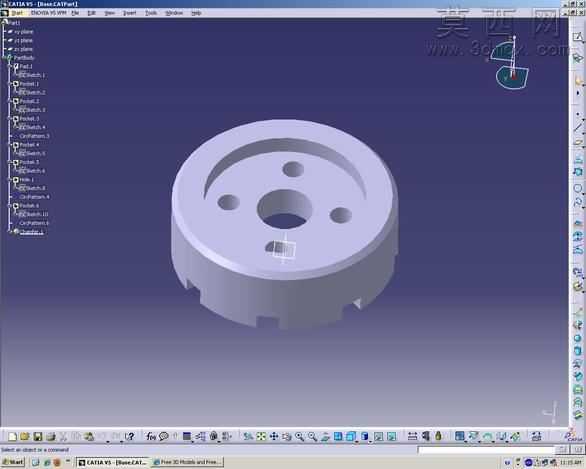

本模型为测量站配套的基础机械计量构件，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循计量工装的形位公差设计要求，先以回转体基础特征构建零件的主体盘式轮廓，通过拉伸凸台命令生成零件的基础圆柱基体，保证主体外圆与中心通孔的同轴度设计基准统一。在主体结构完成后，针对零件的功能需求进行细节特征设计：中心位置设置阶梯式通孔结构，用于适配测量轴系的安装定位，孔壁做等壁厚处理，保证装配后的配合精度；盘面上均匀分布三个定位小孔，孔位采用圆周阵列方式生成，各孔中心距主体轴线的尺寸公差控制在计量工装要求的范围内，用于安装时的周向定位与紧固件连接；盘面一侧开设弧形凹槽结构，凹槽的深度与弧度经过参数化校核，用于避让测量站内部的传感组件走线与相邻构件的运动行程；零件下端边缘均匀设置多个卡合槽口，槽口的宽度与深度做统一参数约束，用于实现零件与基座的快速卡装定位，减少装配时的调整工作量。材质设计上模拟高碳铬轴承钢的金属质感，渲染时赋予零件哑光金属材质，调整材质的粗糙度与反光参数，还原精密计量零件的表面处理效果，边缘做微小倒角处理，既去除建模过程中的锐边特征，也符合实际机加工的工艺要求，避免零件安装使用过程中出现锐边磕碰损伤。设计思路上围绕测量站基础构件的定位稳定性、装配便捷性、测量兼容性三个核心需求展开，所有特征的尺寸参数均经过装配干涉校验，确保零件与测量站的轴系、传感组件、基座等相邻部件不存在运动干涉，同时兼顾零件的加工工艺性，所有特征均可通过常规车削、钻削、铣削工艺完成加工，无需特殊定制刀具，降低零件的实际制造成本。建模过程中对所有特征做参数化关联，后续可根据不同规格测量站的安装尺寸需求，直接修改对应参数即可快速生成适配的衍生构件，提升该基础零件的设计复用性，为整套测量站的结构设计提供稳定的基础支撑构件。
