叠加式液压控制阀三维结构设计

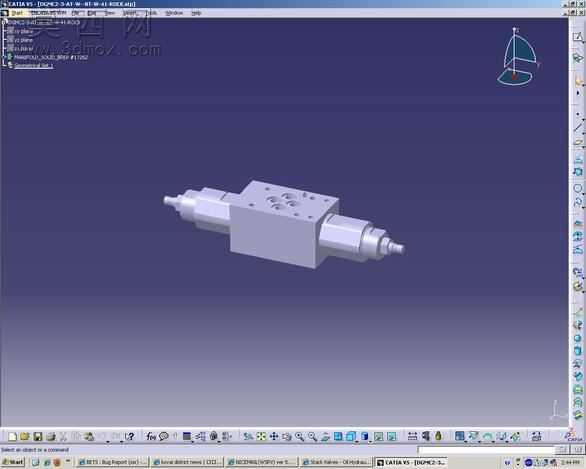

本模型为叠加式液压控制阀的三维数字化设计成果，整体建模过程依托主流三维CAD软件完成，全程遵循液压元件模块化、标准化的设计逻辑。建模阶段首先依据叠加阀的通用安装尺寸规范，确定中间阀块的基准安装面，该阀块作为核心载体，采用六面体实体特征拉伸生成基体，随后在阀块表面精准绘制安装孔位、通油孔道的二维草图，通过切除拉伸、孔特征命令完成各油口、螺栓过孔的结构构建，所有孔位的位置度、孔径参数均匹配液压阀安装的行业通用标准，确保该阀可与同通径系列的其他液压元件直接堆叠安装，无需额外过渡连接件。阀块两侧的执行调节端采用回转体特征建模，通过旋转凸台命令生成阀芯外罩、调节螺杆的基础轮廓，再对密封槽、卡簧位、调节端防滑结构进行细节切除与阵列处理，还原了叠加阀调节端的完整装配结构。建模过程中对各零件的配合关系进行了预先校验，通过软件干涉检查功能排除了阀块内部油道与安装孔的干涉问题，同时对阀芯与阀块内腔的配合间隙进行了参数化设定，保证结构符合液压元件的实际装配公差要求。材质渲染阶段，为阀块主体赋予了金属阳极氧化的哑光灰材质，还原液压阀常用的铝合金表面处理质感，两侧调节端赋予了镀锌钢的亮面金属材质，密封件位置赋予丁腈橡胶的深色哑光材质，通过软件内置的环境光遮蔽、漫反射参数调整，让模型整体呈现出工业液压元件的真实质感，各结构边界清晰，油道走向、安装结构一目了然。该模型完整还原了叠加阀的模块化堆叠设计思路，既可以作为液压系统集成设计的元件调用素材，也可用于液压阀结构原理的教学演示，清晰展现了叠加阀无需额外管路、直接堆叠集成的结构优势。
