面板式交流电源输入插座结构设计

　　这款面板嵌入式交流输入接插件，主要面向各类台式工业控制设备、测试仪器、小型机电装置、桌面数控终端的市电进线端使用，承担设备外部交流供电线缆与内部供电回路之间的可靠导通、物理固定与插拔对接功能，是整机供电链路里最基础也最关键的进线连接件。

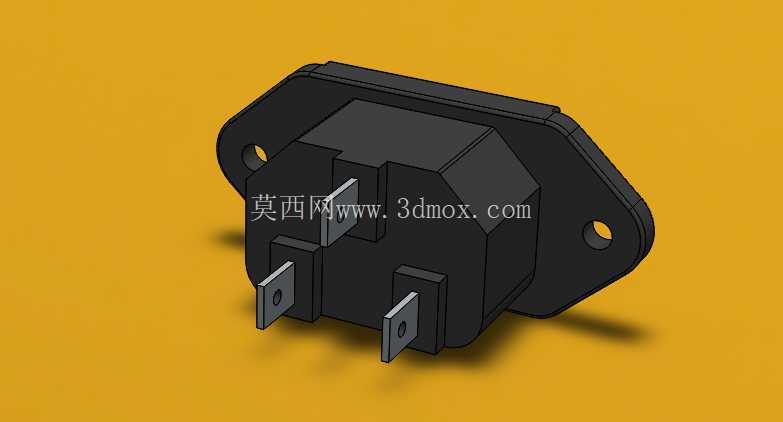

　　从实际装机场景来看，这类插座大多布置在设备后侧钣金面板或者塑料机壳的预留开孔位置，外侧对接标准品字电源线公头，内侧三个插片直接延伸到机壳内部，接线时既可以用配套的快插端子直接压接导线后套在插片上，也可以根据载流需求直接焊接导线，省去了额外接线端子排的占用空间，非常适合内部走线空间紧凑的小型设备。

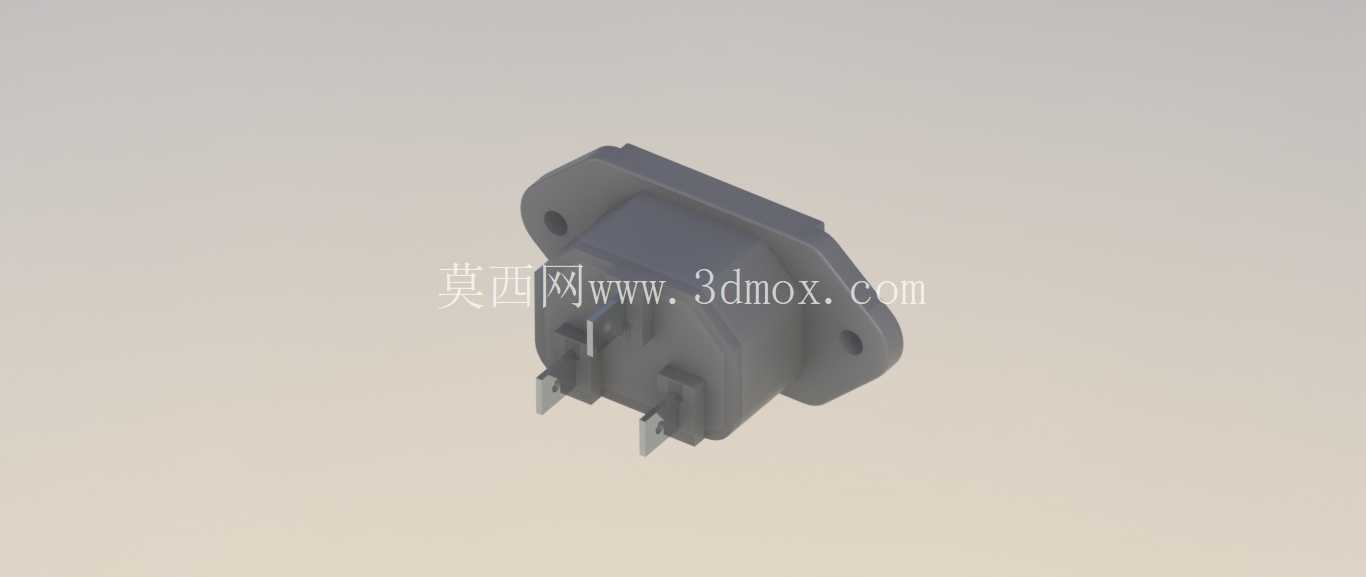

　　结构设计上，主体采用耐温绝缘工程塑料作为基座，把三个导电插片完全分隔包裹，相邻插片之间预留了足够的爬电距离，避免长期使用积尘、受潮之后出现极间拉弧短路的风险。基座两侧延伸出带安装孔的固定耳，两个孔位的中心距按照通用面板插座的标准规格设定，装机时既可以从面板外侧穿入后用螺丝从内侧锁附固定，也可以搭配卡扣直接卡在面板开孔里，两种安装方式都能保证插座在频繁插拔电源线的时候不会出现松动移位。

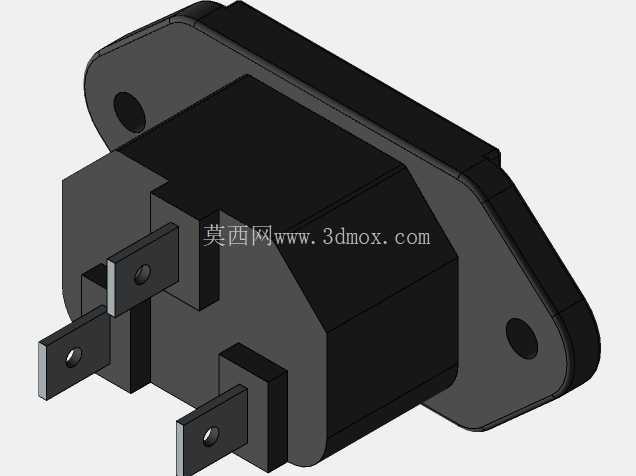

　　外形轮廓做了圆角过渡，没有尖锐棱角，嵌入面板之后外露的法兰边可以完全覆盖面板开孔的裁切毛边，既提升整机外观的整洁度，也能避免安装过程中钣金锐边划伤装配人员。三个导电插片采用黄铜基材表面镀锡处理，导电性能稳定，长时间通电之后温升控制在安全范围内，插片的厚度和伸出长度完全匹配标准快插端子的夹持范围，插片根部和塑料基座结合的位置做了防松卡位结构，插拔外力作用下插片不会出现后退、扭转甚至脱出基座的问题。

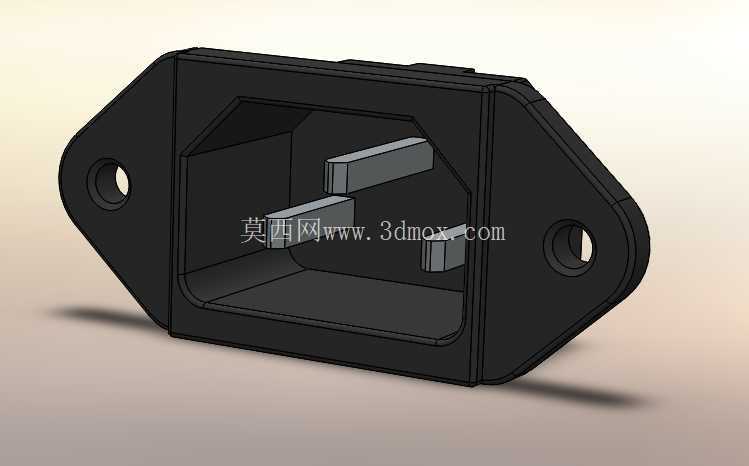

　　安装边界方面，插座嵌入面板之后，基座主体藏在机壳内部的部分轮廓方正，周边只需要预留少量避让空间即可，不会和内部的电源板、走线槽产生干涉；外露在面板外侧的对接面导向倒角做了优化，电源线插头插入时可以自动对位，不用刻意对准插片位置就能顺利插合，插合之后的保持力适中，既不会因为设备移动、线缆拖拽导致插头意外脱落，也不会因为插拔力过大导致用户操作困难。针对安规要求，基座的绝缘材质阻燃等级满足电器供电部件的通用要求，长期带电工作下不会出现绝缘老化变形，适配各类需要固定市电输入接口的机电产品开发选型。
