游标卡尺塑料防护外壳结构设计

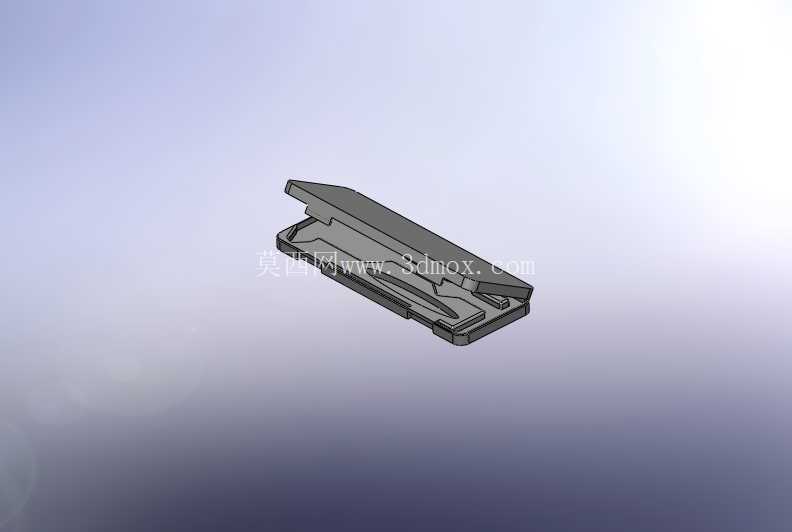

　　在机械加工现场的日常量检具维护环节，游标卡尺作为一线操作员工使用频率最高的通用长度测量器具，其外壳部件的结构合理性直接影响量具的握持手感、抗摔防护性能以及长期使用的可靠性。本次设计的游标卡尺外壳，采用分体式卡扣装配结构，整体轮廓完全贴合游标卡尺主尺与尺框的滑动配合边界，不会对尺身的正常滑动行程造成任何干涉。从实际应用场景出发，车间现场使用的游标卡尺经常会出现随手放置在工位台边缘、不慎滑落至地面，或是加工过程中切削液飞溅、金属切屑粘附在尺身表面的情况，这款外壳在设计时充分考虑了这类工况：外壳的握持区域做了0.8mm深度的内凹防滑纹理，操作人员戴劳保手套握持时也不会出现打滑脱手的情况；外壳的边缘做了R1.2的圆角过渡，没有尖锐的棱角，避免取放量具时划伤操作人员的手部；上下壳体的配合面做了0.3mm的止口结构，装配后配合缝隙控制在0.1mm以内，能够有效阻挡金属切屑、切削液渗入壳体内部，保护尺身的刻度线以及内部的测量组件不受污染和磨损。

　　在结构设计的细节处理上，这款外壳的内腔设置了三处定位筋，分别对应游标卡尺尺身的三个基准定位面，装配时不需要额外的粘接剂，依靠卡扣结构和定位筋的过盈配合就能实现壳体与尺身的牢固固定，后期如果外壳出现磨损需要更换，也可以直接徒手拆卸，不需要借助专用工具，大幅降低了量具的维护成本。外壳的前端做了15度的斜角收边，刚好避让卡尺量爪的测量工作面，不会在测量工件时与被测工件表面发生碰撞干涉，保证测量操作的顺畅性；外壳的尾部预留了挂绳孔位，孔径为4mm，可以穿入常用的量具防丢挂绳，方便操作人员将卡尺挂在工位旁的挂钩上，减少量具掉落的概率。

　　从安装边界的尺寸控制来看，这款外壳装配完成后，整体宽度比卡尺尺身宽度单边多出1.5mm，总厚度比尺身厚度多出2mm，不会因为加装外壳导致卡尺无法放入常规的量具收纳盒中；外壳的总长度覆盖尺身尾部非刻度区域的全部范围，不会遮挡尺身上的刻度标识，操作人员读数时视线不会被外壳阻挡。考虑到车间现场可能存在的油污、切削液腐蚀问题，外壳的壁厚设计为均匀的1.8mm，既保证了足够的结构强度，在1.2米高度自由跌落至水泥地面时不会出现开裂变形，又不会因为壁厚过大导致整体重量增加过多，加装后整把卡尺的重量增加不超过15g，不会给操作人员带来额外的握持负担。

　　在实际的加工适配性上，这款外壳的结构完全适配常规的注塑成型工艺，所有的加强筋、卡扣结构都做了脱模斜度处理，拔模斜度设置为1.5度，没有倒扣结构需要额外做抽芯机构，能够有效降低注塑生产的模具成本，适合批量生产作为游标卡尺的原厂配件或者替换配件使用。外壳的外表面做了细晒纹处理，不容易残留指纹和油污，日常清洁时只需要用车间常用的棉纱擦拭就能保持表面整洁，不会因为长期使用出现表面发亮打滑的问题。针对不同规格的游标卡尺，这款外壳的定位筋位置可以通过调整参数适配150mm、200mm、300mm量程的常用机械式游标卡尺，不需要重新设计整体外壳结构，具备较好的通用性，能够覆盖车间现场绝大多数常用游标卡尺的防护改装需求。
