天圆地方钣金过渡连接构件三维设计

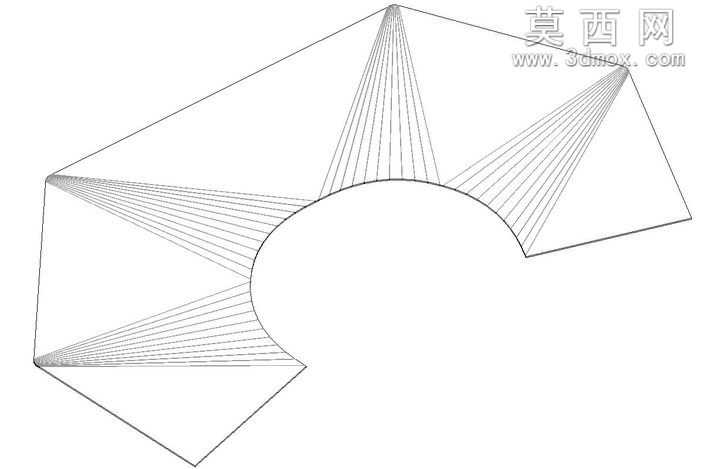

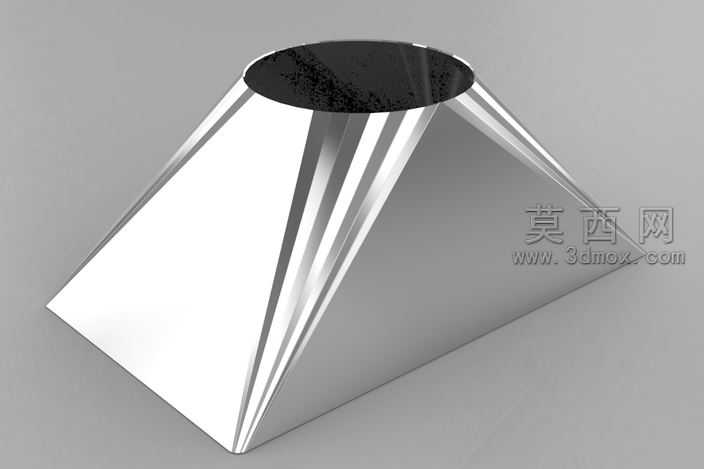

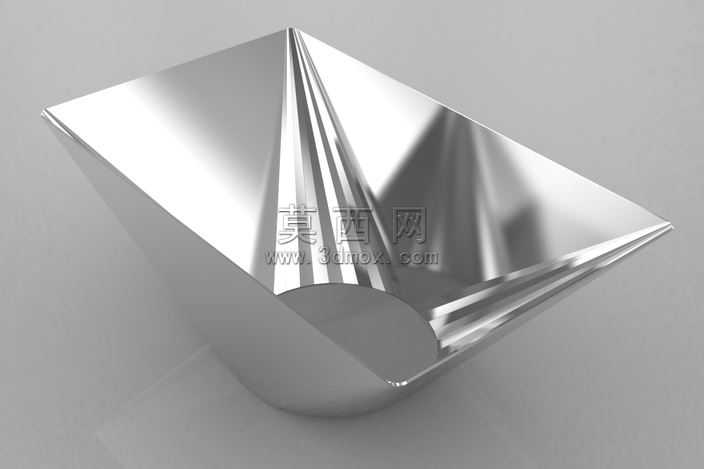

本作品为典型的天圆地方类钣金过渡连接构件，采用三维参数化建模方式完成全流程设计，建模过程严格遵循钣金加工的工艺逻辑，首先确定上下两端的接口轮廓：上端为方形平直端口，下端为圆形弧面端口，两端口存在固定的中心距与高度差，通过放样折弯的核心建模命令生成连续过渡的薄壁主体结构。建模阶段精准控制钣金壁厚参数，所有折弯位置预留符合钣金加工规范的折弯圆角，避免出现尖锐直角导致的加工应力集中问题，同时在曲面过渡区域做了曲率连续优化，保证方形端口的四个棱边向圆形端口平滑收敛，无曲面褶皱、破面等建模缺陷。材质设置上采用了镜面抛光不锈钢材质参数，通过调整材质的反射率、粗糙度与环境贴图参数，渲染出金属构件的高反光质感，清晰呈现出过渡曲面的流畅光影变化，能够直观展示构件成型后的真实外观效果。结构设计上充分考虑钣金下料的工艺可行性，模型可直接生成对应的展开下料图，各条折弯边的折弯系数、展开长度均经过参数化校准，能够直接对接数控折弯、激光切割等钣金加工工序，无需二次调整尺寸。设计思路围绕通风管道、物料输送管路系统中常见的异径连接需求展开，解决方形截面与圆形截面管路对接的过渡问题，相比传统焊接拼接的制作方式，参数化三维建模的方式能够快速调整两端口尺寸、整体高度、偏心距等参数，适配不同规格的管路连接场景，模型的薄壁结构完全符合钣金件轻量化、强度均衡的设计要求，过渡区域的曲面弧度经过力学优化，能够减少管路内部流体通过时的风阻与物料残留，在保证结构强度的同时尽可能降低材料消耗，整体建模逻辑严谨，曲面过渡顺滑，参数可编辑性强，既可以作为钣金设计教学的典型案例，也能够经过参数调整后直接应用于实际工程的管路连接场景。
