饲料进料用碗形耐磨衬板三维设计

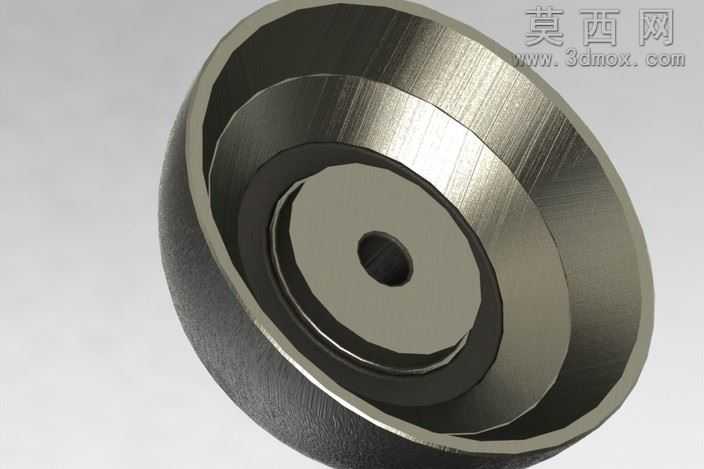

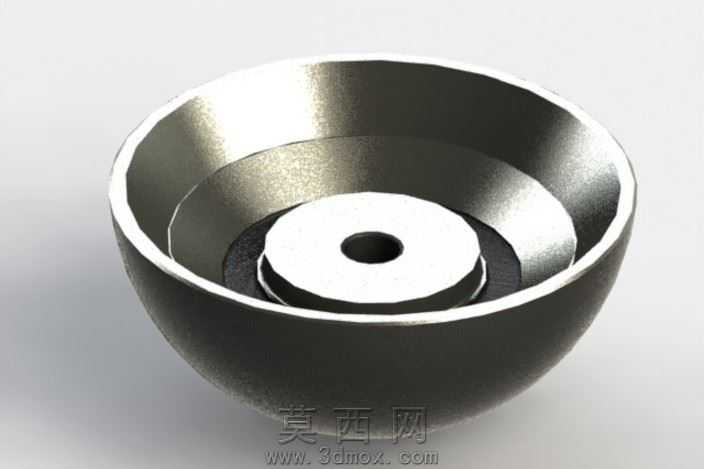

该零件为饲料输送设备配套的进料衬板，采用三维参数化建模方式完成整体结构设计，建模过程中首先以回转体特征为基础，通过旋转凸台命令生成零件的主体轮廓，精准还原了零件外圆弧形过渡、内圈多层阶梯环槽的结构特征，中心定位小孔的尺寸与位置严格匹配设备安装轴的配合公差要求，保证后续装配时的同轴度精度。材质设计上针对饲料输送工况的耐磨需求，模拟了高铬铸铁的金属质感，渲染阶段调整了金属材质的粗糙度参数，外圈非配合面还原了铸造毛坯的亚光磨砂质感，内圈与饲料接触的工作面则设置了精车后的金属拉丝高光效果，通过分层材质设置清晰区分了零件不同区域的加工工艺差异。结构设计层面，多层阶梯环槽的结构可在进料过程中对饲料形成导流缓冲，避免物料直接冲击安装面造成设备磨损，外圆弧面的弧度与设备进料腔体的内壁完全贴合，可实现无间隙安装，防止物料卡滞在零件与腔体的缝隙中。建模过程中对所有棱边做了符合机械加工要求的圆角处理，避免尖锐棱边在安装使用过程中造成划伤，同时消除应力集中隐患，提升零件的长期使用寿命。中心安装孔的深度与孔径经过参数化校核，可保证与固定轴的过盈配合要求，多层环槽的深度差经过模拟验证，可在物料通过时形成均匀的料流轨迹，降低物料对零件表面的冲刷磨损速度。渲染阶段采用了工作室柔光照明方案，多角度光源清晰展现了零件的金属光泽与结构层次，阴影参数调整至柔和状态，完整呈现零件的立体轮廓与各部位的结构比例，所有结构尺寸均参考饲料进料设备的实际安装工况设定，可直接用于后续的工程图导出与加工生产。
