层状耦合传动连接件三维结构设计

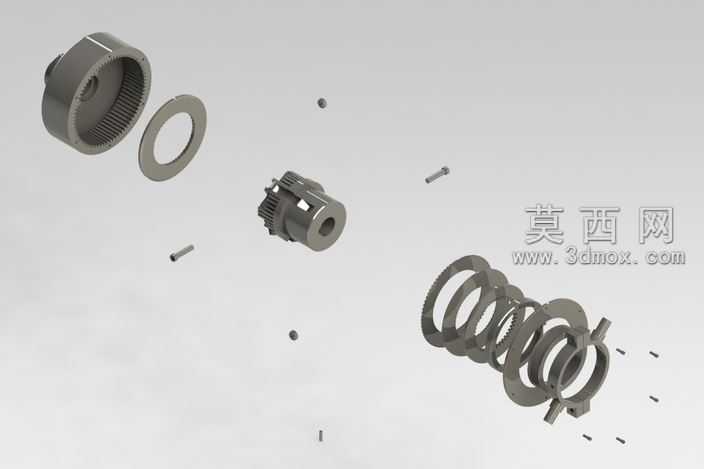

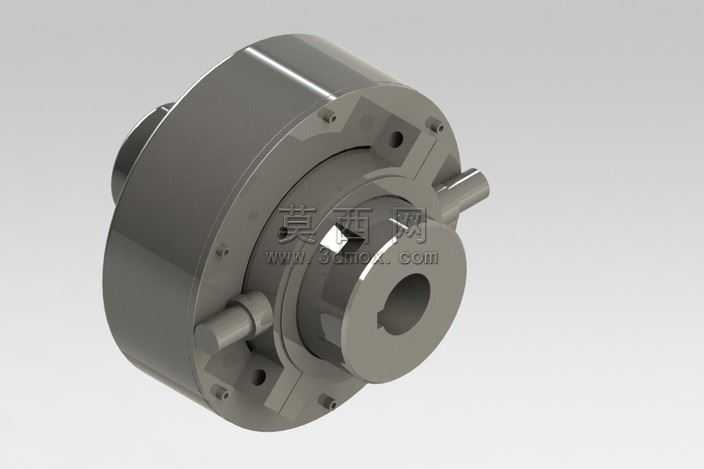

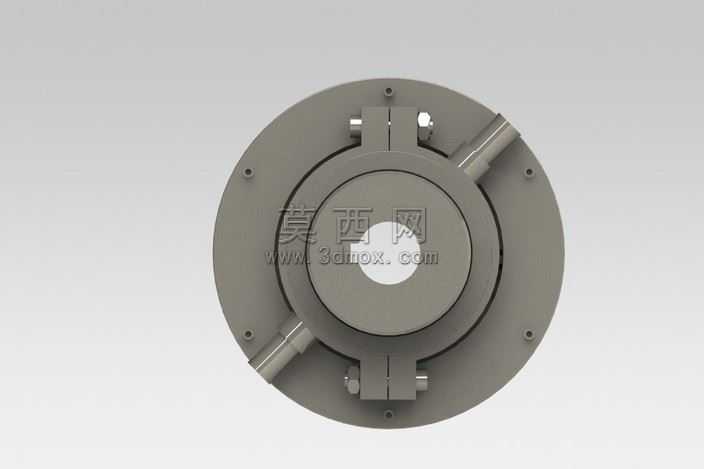

本作品为层状耦合传动连接件的三维数字化模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械传动件的设计规范，从基础草图绘制到特征装配均采用关联设计方法，保证各部件尺寸的参数联动性，便于后续根据实际传动需求修改轴孔直径、法兰盘尺寸、耦合层间隙等核心参数。模型整体采用金属质感渲染方案，主体结构赋予调质45号钢材质，表面设置均匀的金属哑光粗糙度，边缘处添加细微的倒角反光效果，还原真实机械加工零件的表面质感，耦合接触层区域单独设置差异化材质表现，清晰区分固定基体与耦合传动部分的结构边界。从结构设计来看，该层状耦合件采用分体式组合结构，一侧为带定位销孔的法兰连接端，预设均匀分布的螺栓安装位与定位销孔，保证与主动端部件的同轴安装精度，另一侧为带键槽的轴孔连接端，键槽尺寸符合GB/T 1096普通平键标准，可实现与从动轴的周向固定，传递额定工作扭矩。中间的层状耦合结构采用多组环形层叠配合设计，层间预留合理的配合间隙，既可以补偿两连接轴之间的少量径向、角向安装误差，又能在传动过程中通过层间微量形变吸收冲击振动，相比传统刚性联轴器具备更优的缓冲性能，相比弹性联轴器则拥有更高的传动扭矩承载能力。建模过程中对所有安装孔、定位销、键槽等配合特征均添加了对应的配合参考，装配体环境下可实现与标准件、配套轴类零件的快速配合装配，所有圆角、倒角、退刀槽等工艺特征均完整还原，符合实际机械加工的工艺要求，不存在无法落地生产的非工艺特征。渲染阶段采用三点布光方案，主光源从模型斜上方45度投射，突出主体结构的轮廓层次，辅助光源补充暗部细节，避免安装孔、耦合层间隙等区域出现死黑，背景采用中性浅灰色调，让模型的结构细节成为视觉焦点，同时输出了多角度渲染效果图，可直观展示该耦合件的外部轮廓、安装点位与内部层状配合结构。
