Eva六自由度串联工业机械臂结构设计

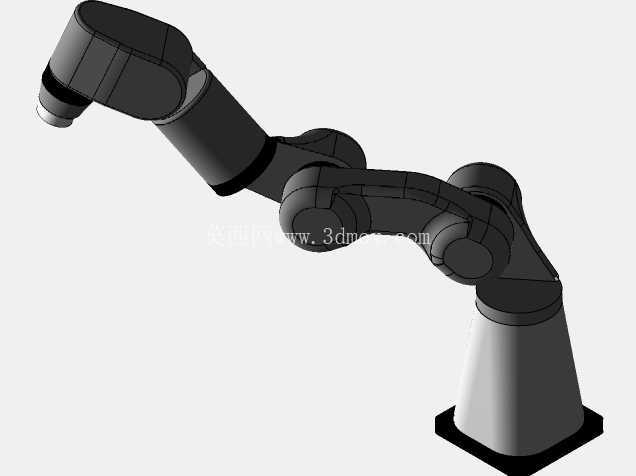

　　这套六自由度串联关节机械臂的结构方案，面向3C电子装配、实验室自动化、轻型物料分拣以及教学实训场景开发，整机采用紧凑型关节串联布局，从底部回转基座到大臂、肘部、小臂、腕部再到末端法兰，依次布置六个旋转关节，能够在工作空间内完成任意位姿的末端到达，满足拾放、拧接、点胶、检测搬运等轻载作业需求。

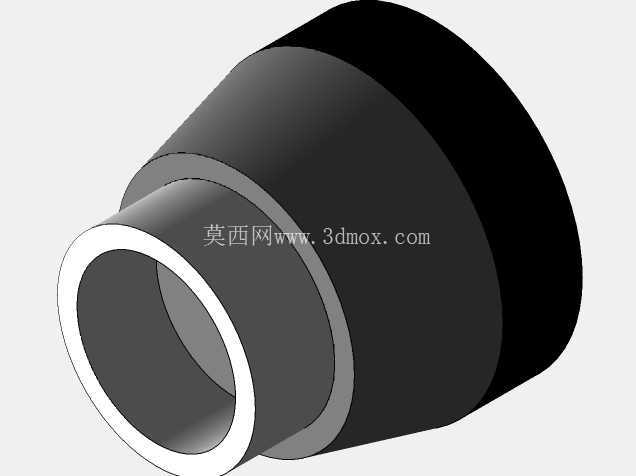

　　从安装边界来看，底座采用方形法兰盘配合锥台形支撑座设计，基座底面预留安装孔位，可直接固定在工作台、铝型材机架或移动小车上，对安装平面的平面度要求不高，现场部署灵活。锥台过渡段既提升了底座的抗弯刚度，又让一轴回转支承的受力更均匀，避免悬臂状态下底座出现倾覆趋势。整机臂展处于中小型协作臂区间，自重控制在轻量范围，适合桌面级工位使用，回转半径在工位规划时需预留周边安全空间，大臂俯仰与肘部屈伸的运动包络要提前在仿真中校核，防止与料盘、护栏或周边设备发生干涉。

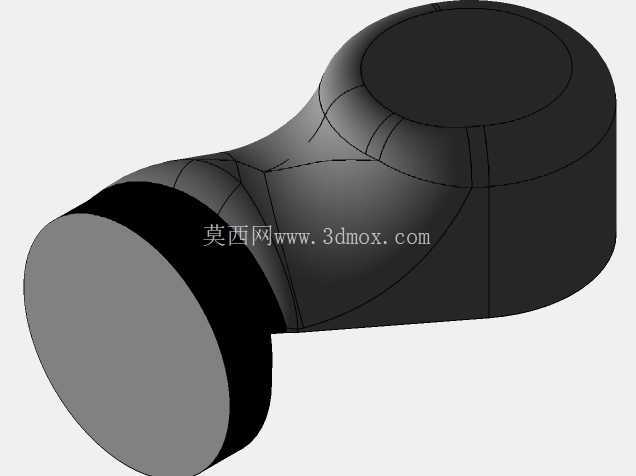

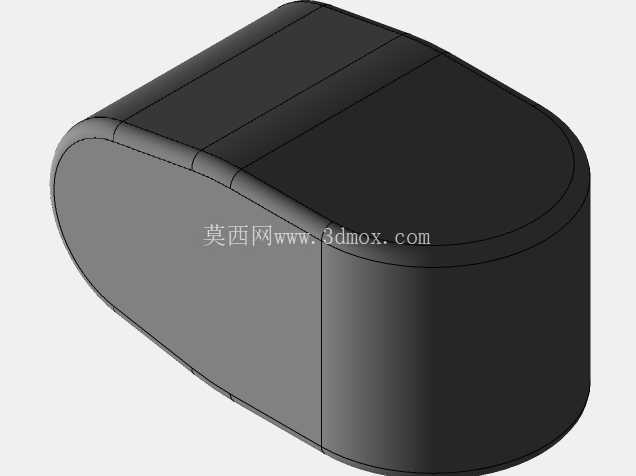

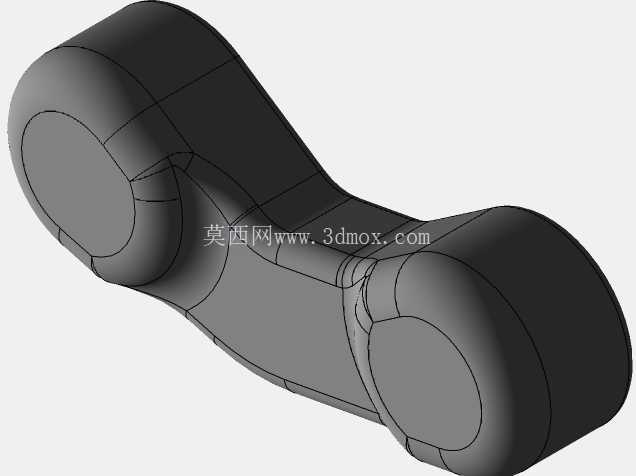

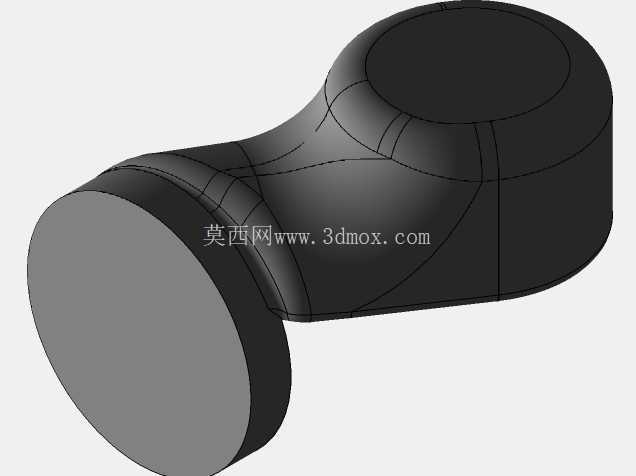

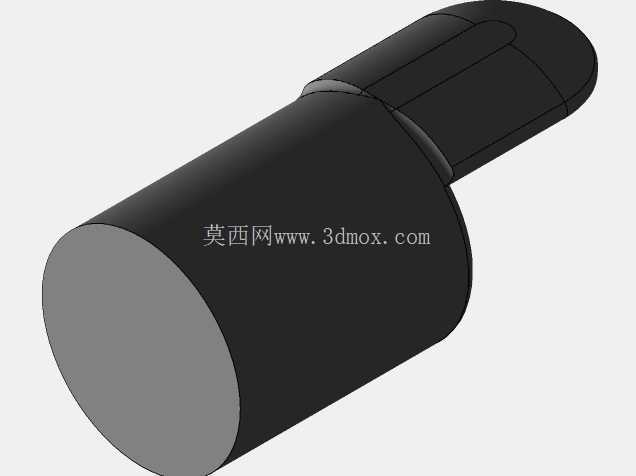

　　设计思路上，各关节采用内置驱动的中空走线方案，大臂与小臂外壳做流线型包覆，内部容纳伺服电机、谐波减速器与走线通道，关节连接处的黑色密封段既起到防尘防护作用，也规整了外观分模线。腕部采用紧凑的三轴交汇结构，末端法兰标准化设计，可快速更换电动夹爪、真空吸盘、探针或视觉模组，适配不同工艺。臂杆截面在保证扭转刚度的前提下做了减重处理，平衡了负载能力与运动惯量，有利于提升重复定位精度和动态响应。

　　实际用途方面，这类机械臂常部署在流水线末端做上下料，在精密装配线上配合视觉系统完成插件与锁付，也可作为科研平台用于运动学算法验证。六轴冗余的姿态调整能力，让它能绕过夹具遮挡、以倾斜角度进入狭窄工位，这是四轴机械手难以实现的。建模过程中各关节旋转轴、配合面与法兰基准都按实际装配关系搭建，可直接用于运动范围仿真、末端负载校核以及工作站布局干涉检查，为后续选型、出工程图和二次开发提供完整的结构参考。
