复合翼垂直起降无人飞行器结构

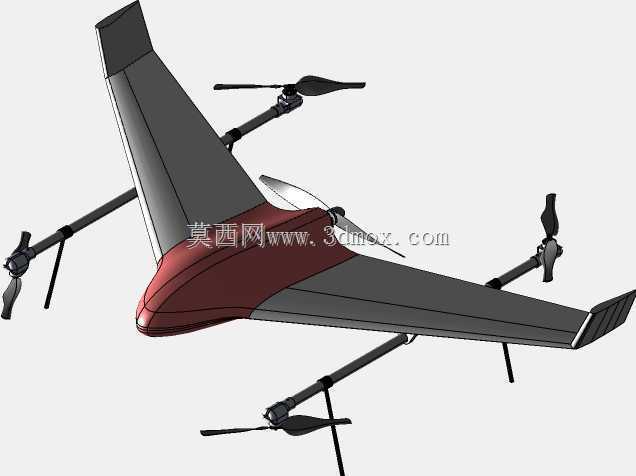

　　该结构面向小载荷复合翼无人飞行器的方案验证，核心是把多旋翼的垂直悬停能力与固定翼的高速巡航能力合并到同一套机体上。整机采用翼身融合的飞翼式布局，机身前段收窄形成流线型机头，中部向两侧平滑扩展为大展弦比机翼，后缘布置气动控制面，翼尖设置垂直端板以增强航向稳定。四组升力旋翼通过横向伸出于机翼前后的悬臂布置，旋翼轴保持竖直，仅在起降和低速过渡阶段提供升力；机尾配置推进螺旋桨，在固定翼巡航阶段提供前向拉力。这种布置避免了单旋翼倾转机构的复杂传动和舵机载荷，把姿态控制分配给不同动力单元，降低了结构联动失效的风险。

　　从实际任务场景看，这类飞行器适合起降场地受限但作业半径较大的巡检任务，例如线路通道巡查、河道岸线监测、丘陵区域测绘和应急现场快速侦察。垂直起飞阶段不需要跑道或弹射架，机体可在平整地面、车载平台或小型起降垫上离地；达到安全高度后，尾部推进系统逐步介入，前飞速度增加，机翼开始承担主要升力，四轴旋翼的拉力随之降低。进入巡航后，固定翼模式利用机翼升阻比优势维持较长航时，任务结束时再减速并切换回旋翼状态，以定点悬停方式降落。

　　结构设计上，中央机身需要同时容纳飞控、电池、导航模块、任务载荷和线束，因此模型中机身腹部保留了较完整的内部装载空间，外形曲面沿纵向连续过渡，以减少前部阻力并给设备舱提供规整安装面。机翼与机身之间没有明显的割裂接缝，载荷路径可从翼面直接传入中央盒段，有利于提高抗弯刚度。旋翼悬臂从机身侧下方和机翼附近伸出，杆系长度经过布局权衡：伸出量过小会使旋翼桨盘过于靠近机体，下洗气流受到翼面遮挡，降低悬停效率；伸出量过大则会增加悬臂弯矩，并使整机地面停放宽度增加。模型中悬臂采用细长杆件形式，端部安装电机座，支撑起落架的支杆与动力臂区域相互协调，便于在详细设计中布置卡箍、夹板和走线槽。

　　外形边界方面，整机横向尺寸主要由四组旋翼臂的展开宽度决定，运输和收纳时需要重点评估臂管可拆卸或折叠后的外包络。纵向尺寸由机头至尾推螺旋桨末端确定，垂向高度则受旋翼直径、起落架高度和机身腹下设备舱共同约束。起落架采用细长支腿形式，着陆时让机身和机翼离开地面，既为腹下任务设备留出间隙，也避免旋翼桨尖触地。设计支腿高度时不能只按静态间隙取值，还要考虑着陆压缩、地面不平、机体俯仰姿态以及桨叶柔性变形，否则在短距降落或侧风接地时容易出现桨尖扫地。

　　气动与动力匹配是该类结构的关键。飞翼布局取消了传统平尾，俯仰和横滚控制更多依赖机翼后缘控制面，因此翼面刚度、控制面铰链位置和重心范围都需要在数模阶段反复校核。四组升力电机在巡航阶段会带来额外阻力，悬臂和电机座应尽量沿气流方向整理外形；若追求更高巡航效率，可在后续设计中将升力桨设置为停桨锁定或折叠桨，以减小阻力圆盘面积。尾推螺旋桨与机身尾部之间需要保留足够间隙，防止桨叶在振动和变形状态下擦碰尾撑，同时还要避免螺旋桨滑流直接冲击后缘控制面造成不必要的力矩波动。

　　建模过程中，曲面机身与机翼的衔接应优先保证中线、翼型站位和后缘控制线的连续性，旋翼臂、电机座、起落架支杆则适合按杆件和标准连接件思路建立参数化装配。设备布置时，电池质量应靠近整机重心，飞控和导航器件远离动力线与强磁干扰源，任务载荷尽量置于腹下可视窗口位置。整机重心需同时满足多旋翼悬停配平和固定翼巡航稳定两类要求，过于靠后会削弱飞翼俯仰控制余量，过于靠前则会增加巡航配平阻力。该三维结构较完整地表达了复合翼无人机从总体布局、动力分配到安装边界的设计关系，可作为气动外形调整、结构件细化和样机方案评审的基础。
