超薄双槽ITX紧凑型电脑机箱

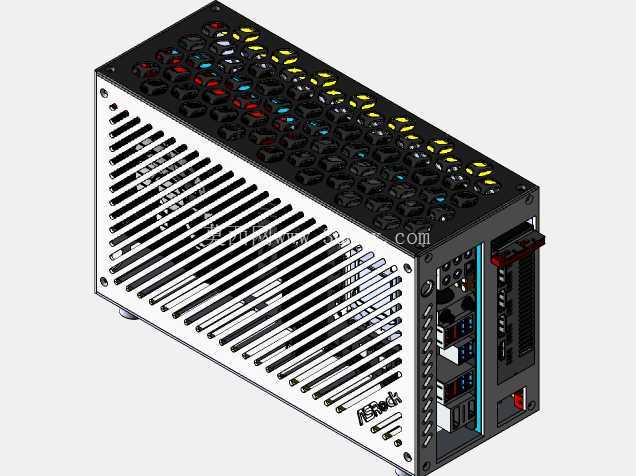

　　这套机箱结构面向小体积桌面主机、嵌入式工控终端、紧凑型工作站以及客厅影音主机等场景，核心目标是在有限的薄型空间内，完整容纳ITX规格主板、双槽扩展显卡、标准电源接口与必要存储部件，解决小机箱长期存在的显卡兼容差、风道组织弱、装配干涉多的问题。整机采用长方体薄型布局，长宽高边界围绕ITX主板安装孔位、显卡长度限制和电源安装区域反推确定，侧板与内部支架均以钣金折弯件为基础，折弯边同时承担加强筋作用，在薄板厚度不大的情况下提升箱体抗扭刚度，避免搬运或显卡插拔时出现侧壁变形。

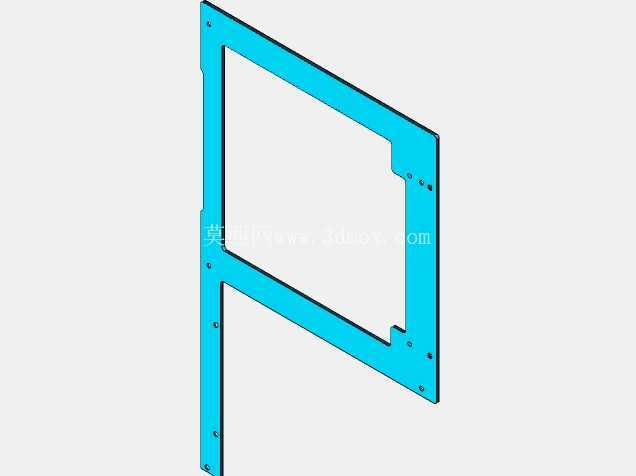

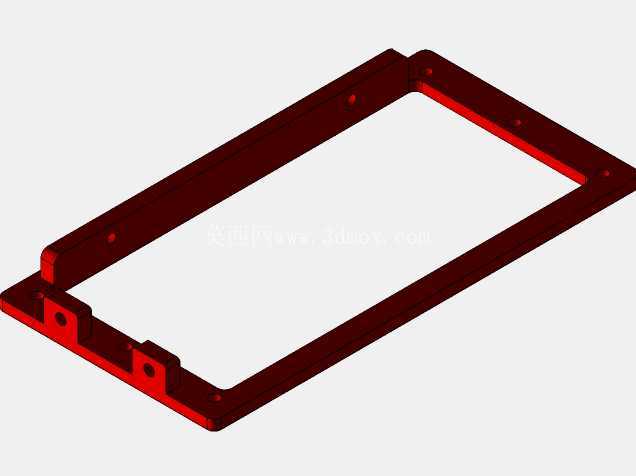

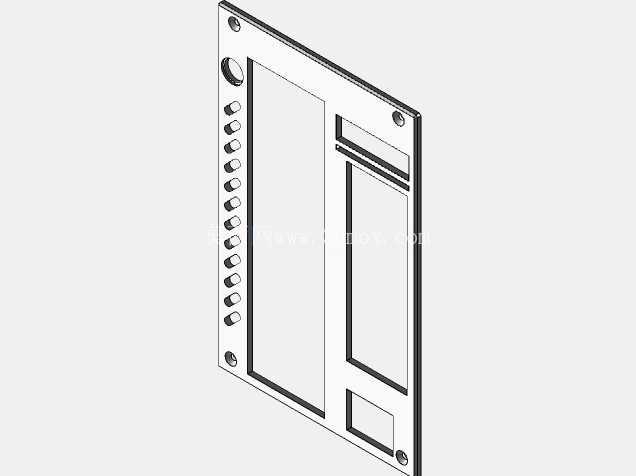

　　从结构思路看，设计没有单纯追求极限小体积，而是把双槽显卡作为硬性约束先固定下来：显卡插槽区域预留完整双槽厚度，尾部对应挡板位置开设接口窗口，周边保留插拔余量；主板侧的I/O挡板区按标准接口轮廓开孔，USB、音频、网口及显示输出位置与主板挡片对齐，防止装配后接口被钣金遮挡。电源与硬盘区域通过内部分隔件梳理空间，线材走向靠近箱体边角布置，既让出显卡进风通道，也减少电源线横跨主板上方造成的干涉。

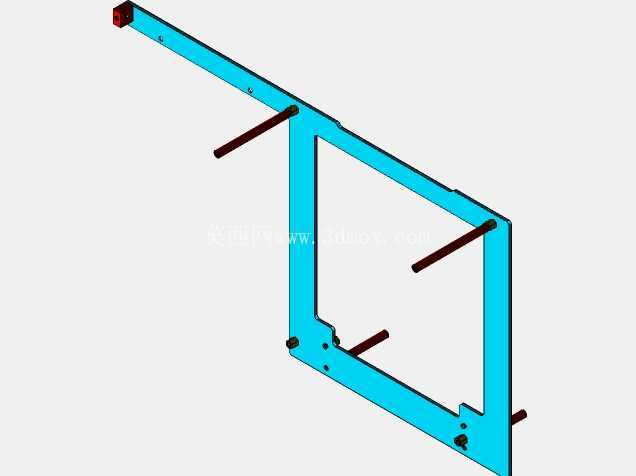

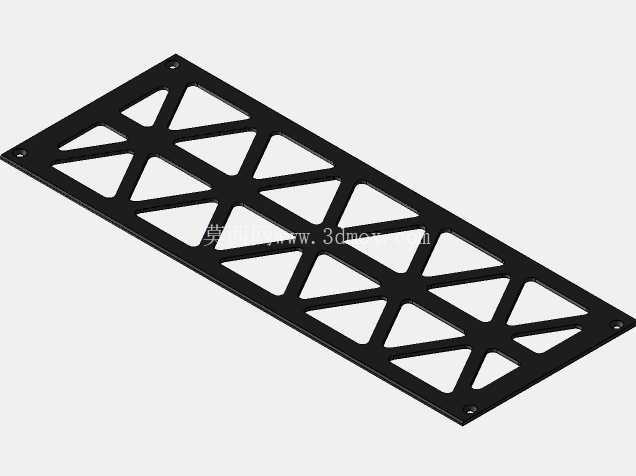

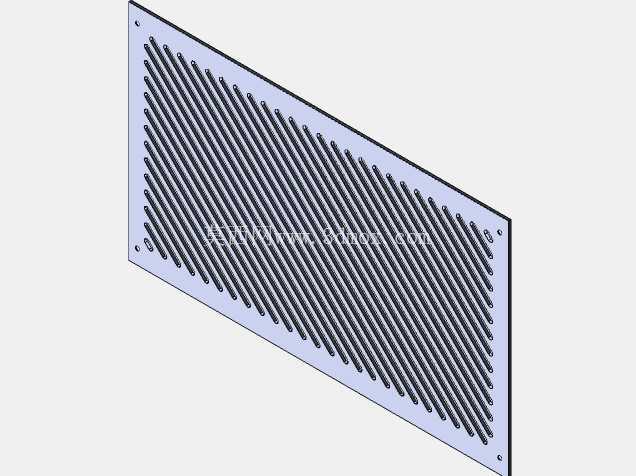

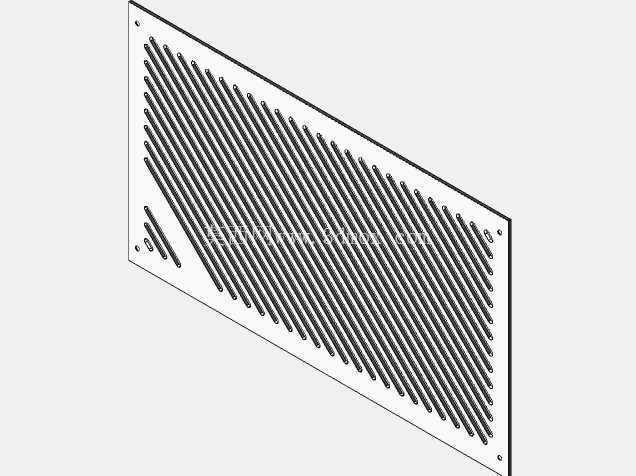

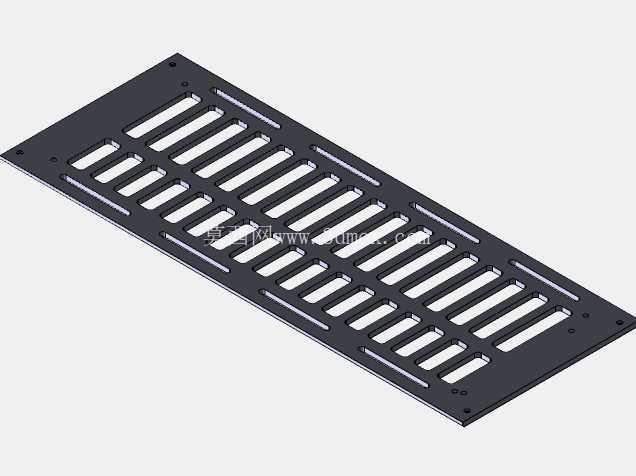

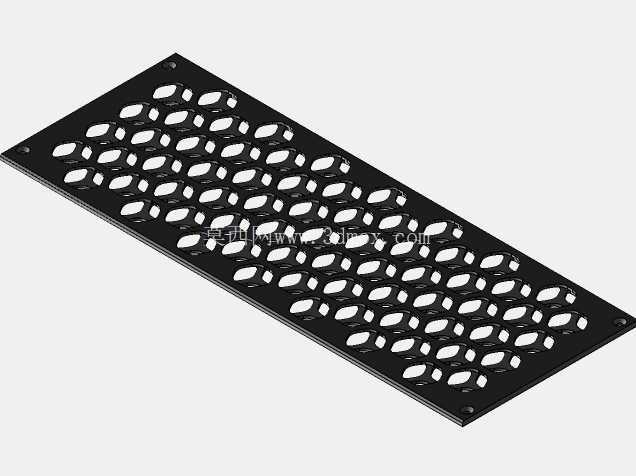

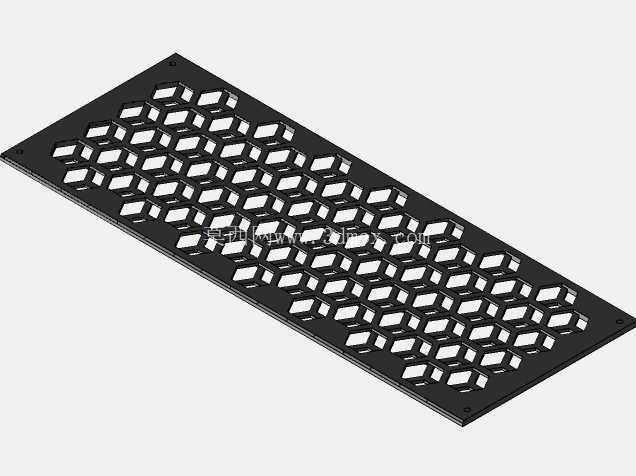

　　散热组织是该机箱的重点。顶面采用密集阵列式通风孔，孔位按主板发热区、显卡散热区和电源气流路径分布，使热空气能够从上部快速排出；一侧面板设置长条形斜向格栅，格栅方向兼顾进风面积与外观遮蔽，避免大开口直接暴露内部器件。前面板或后端接口区保留开关、指示灯及外接端口位置，接口边缘做折弯翻边，提高面板局部强度。机箱底部与侧壁的固定孔、铜柱位按照ITX主板标准间距布置，显卡支撑位和电源固定位均考虑拆装顺序，实际装配时可先安装主板、铜柱与线材，再推入显卡并锁定挡板。

　　建模过程中需要重点控制钣金壁厚、折弯半径、孔边距和零件之间的安全间隙。通风孔阵列不能过于靠近折弯线，否则折弯后容易产生孔位变形；侧板格栅与内部风扇、显卡风扇之间要保留吸风空间，不能让孔板紧贴扇叶。外观上的彩色环形装饰孔可作为顶面灯光透出区域，其底层仍需满足通风面积，装饰与散热功能重合而非相互牺牲。整体结构适合小批量钣金加工与样机验证，也可作为紧凑型定制主机的结构参考。
