ITX平台AMD处理器散热器背板结构设计

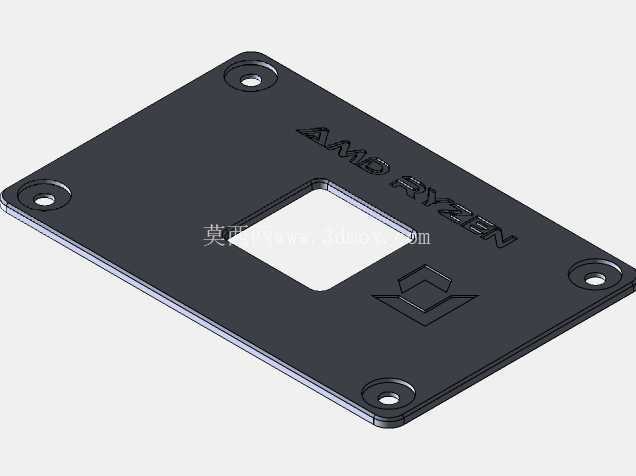

　　在小尺寸ITX装机场景里，很多玩家都会遇到原装散热器背板适配性差、主板受力变形的问题，这款AMD平台散热器背板的设计，就是针对紧凑型机箱的安装痛点做的定向优化。从实际装机的边界条件来看，ITX主板的CPU周边元件布局非常紧凑，电容、供电散热片的预留空间往往只有几毫米，常规全尺寸背板很容易和周边元件产生干涉，这款背板在轮廓设计上做了精准的切边处理，四个安装孔位完全对齐AMD锐龙系列处理器的标准扣具孔距，孔位周边做了局部沉台设计，既可以容纳固定螺丝的头部避免凸起顶到主板PCB背面的焊点，也能保证安装后螺丝不会突出背板平面，适配ITX机箱背部的理线空间，不会因为背板凸起顶住机箱背板导致主板安装不平。

　　从功能特性上看，这款背板的核心作用是分散散热器扣具的锁紧压力，常规安装重型塔式或者下压式散热器时，如果没有背板分散应力，主板PCB会在长期受力下出现弯曲变形，轻则导致内存、显卡接触不良，重则会造成PCB内部线路断裂。这款背板采用平板式刚性结构设计，整体平面度控制在0.1mm以内，和主板背面贴合时不会出现局部悬空，四个角的安装孔位做了翻边强化处理，锁紧螺丝时不会因为应力集中导致孔位开裂，背板表面的AMD RYZEN标识做了浅浮雕处理，深度控制在0.2mm，既不会影响背板和主板的贴合度，也能在装机时快速识别安装方向，避免装反导致孔位错位。中间的方形镂空区域完全对齐CPU背面的电容区域，不会接触到CPU背面的贴片元件，避免短路风险，镂空区域下方的定位凸台可以和主板背面的定位缺口卡合，安装时不需要额外手扶对准，单人就能完成扣具锁紧操作。

　　从设计思路上看，这款背板没有采用多余的加强筋结构，因为ITX机箱内部的垂直安装空间非常有限，任何多余的凸起都可能和机箱背部的走线、硬盘支架产生干涉，平板式的结构可以把整体厚度控制在2mm以内，适配绝大多数1U、2U规格的下压式散热器，以及高度在70mm以内的塔式散热器。安装孔位的孔径做了正负0.05mm的公差控制，既可以兼容原装塑料扣具的膨胀螺丝，也能适配第三方金属扣具的M3螺丝，不需要用户额外扩孔或者打磨。背板的边缘全部做了R0.5的圆角处理，安装时不会划伤手，也不会割破主板背面的绝缘贴，四个角的安装孔位周边预留了0.3mm的绝缘垫安装槽，用户可以自行粘贴绝缘泡棉，避免背板和主板背面的焊点直接接触造成短路。

　　在实际装机测试中，这款背板可以适配从AM4到AM5接口的全系列ITX主板，安装后锁紧散热器扣具时，主板的弯曲变形量可以控制在0.2mm以内，远低于行业标准允许的0.5mm变形阈值，长期使用不会出现主板变形导致的硬件故障。背板的材质选用刚性足够的冷轧钢板或者铝合金材质，表面做黑色氧化或者喷塑处理，不会生锈也不会产生电磁干扰，和主板背面接触时不会影响电路稳定性。针对ITX机箱常见的横置、倒置安装场景，背板的刚性足够支撑重量在300g以内的散热器，不会因为长期悬挂受力出现变形，保证散热器和CPU表面的贴合压力均匀，避免因为压力不均导致的散热效率下降、局部过热问题。很多紧凑型ITX机箱的CPU背部位置会预留2.5寸硬盘的安装位，这款背板的超薄设计不会占用硬盘的安装空间，安装硬盘后也不会和背板产生摩擦，完全适配小机箱的堆叠安装需求。
