华擎Deskmini迷你主机紧凑型机箱结构

　　该模型围绕小型桌面计算主机的整机承载需求展开，机箱本体采用紧凑长方体钣金壳体思路，适配华擎Deskmini Z370/390对应的STX规格主板平台，面向办公工位、工业控制台、嵌入式工控柜、展厅演示终端以及狭小桌面环境使用。整机外形在长宽高方向均受到严格约束，设计时优先保证主板、处理器散热器、内存、M.2存储、2.5英寸硬盘位与前置接口区域的布置边界，避免外壳与高发热元件、接插件和走线空间发生干涉。

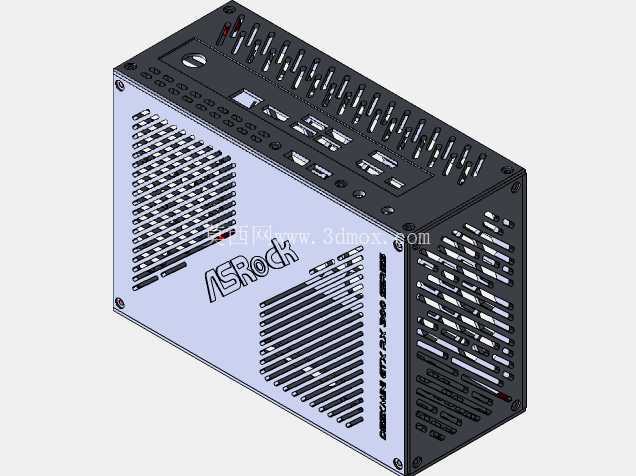

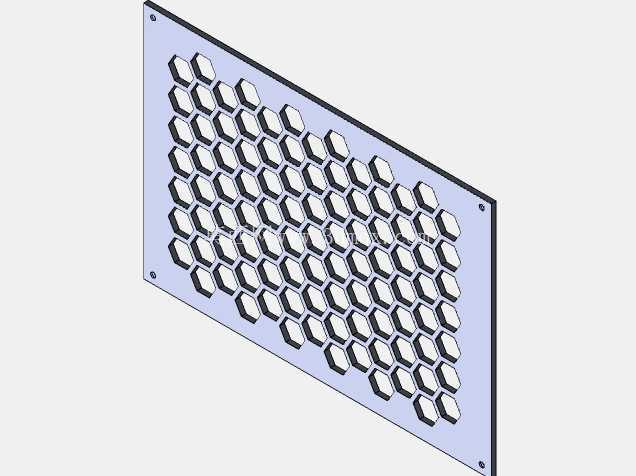

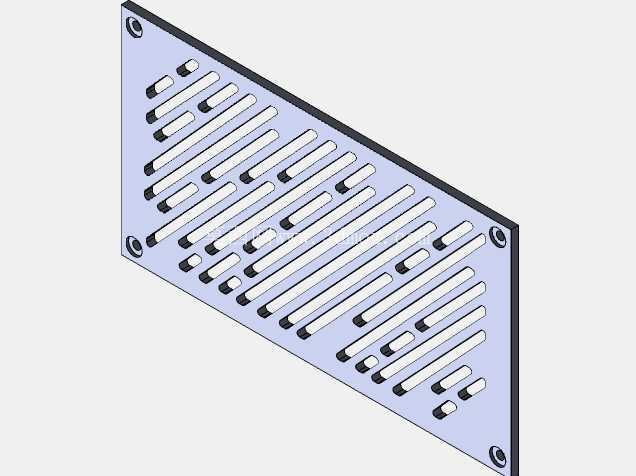

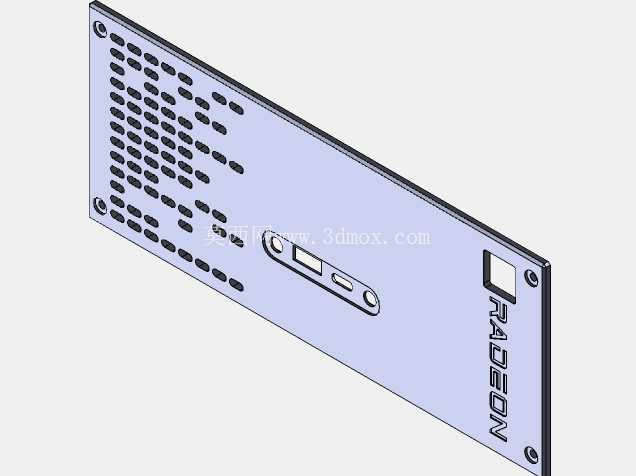

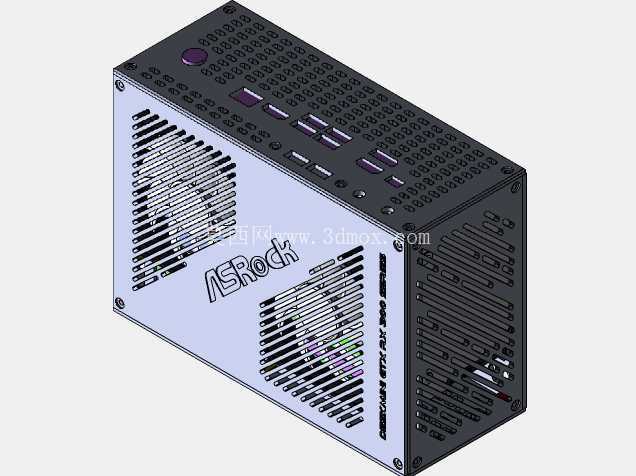

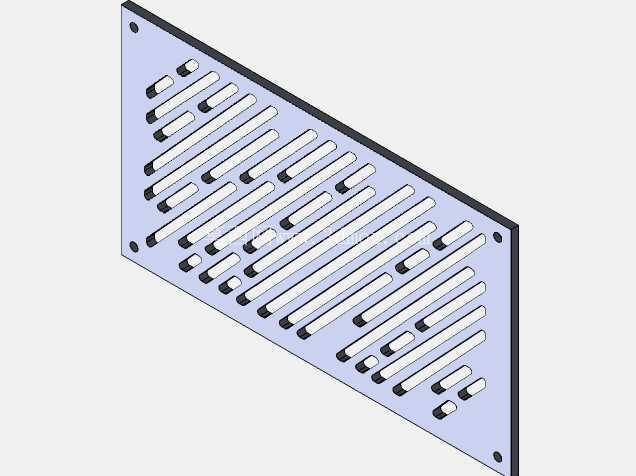

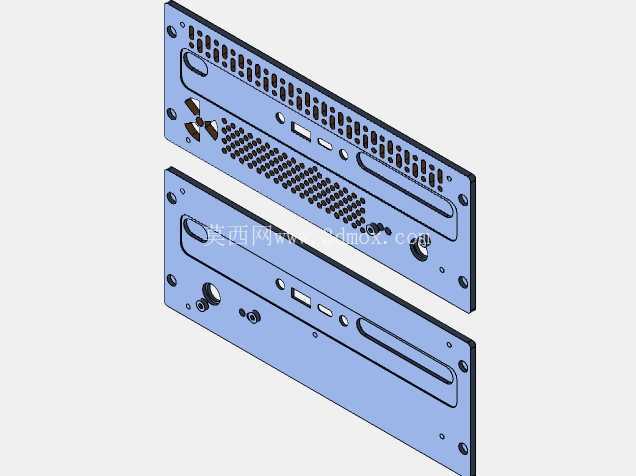

　　从结构布局看，机箱顶面集中布置大量阵列式通风孔，并预留圆形电源按键、USB接口和音频接口的安装位置；前面板与侧面板同步开设长条格栅，形成由底部或侧部进风、顶部及后部排风的自然对流或小风扇辅助散热路径。面板开孔并非单纯装饰，孔位间距、开孔长度和加强边距需要兼顾钣金强度、电磁屏蔽和通风面积，尤其在主板CPU供电区、硬盘仓和电源转换模块附近，开孔密度直接影响长时间轻载办公与短时高负载运行时的热量散出。

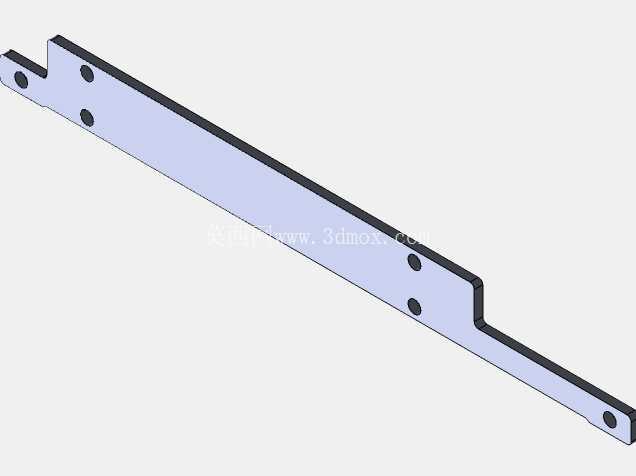

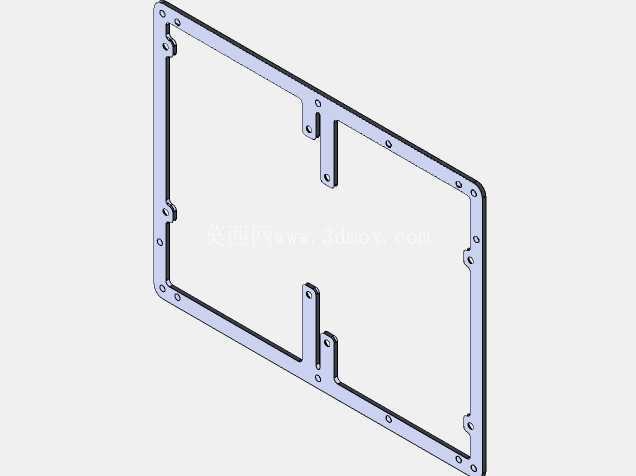

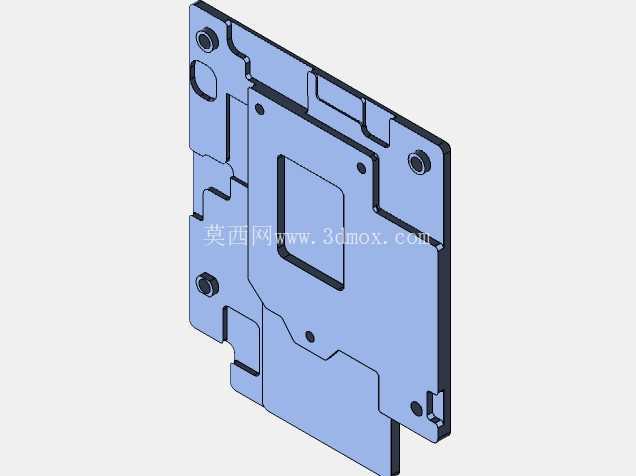

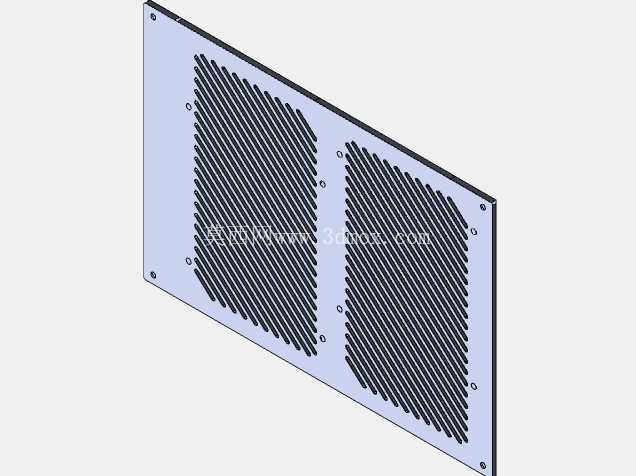

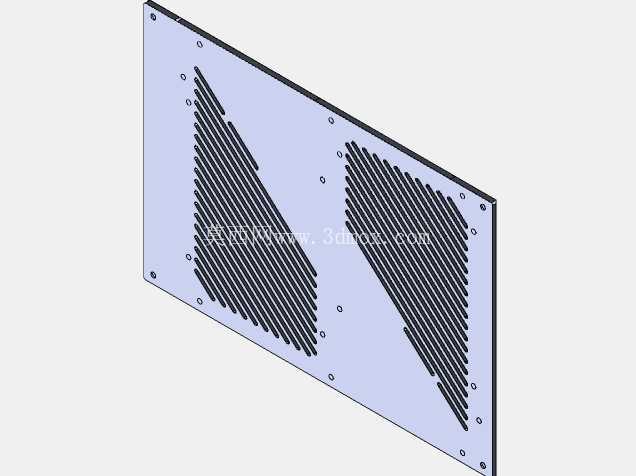

　　壳体侧面保留ASRock品牌标识区域，侧板通过折弯边、螺钉柱和内部支架形成刚性框架。迷你机箱内部空间狭窄，板材厚度、翻边高度和折弯圆角不能按传统大机箱随意放大，需要在保证装配工艺的前提下控制整体重量。模型中对前面板接口、后部I/O避让区、侧板通风槽、顶部按钮孔和固定孔位均进行了实体表达，可用于检查主板装入后的连接器高度、散热片与顶盖间隙、硬盘支架抽拉路径以及线缆弯折半径。

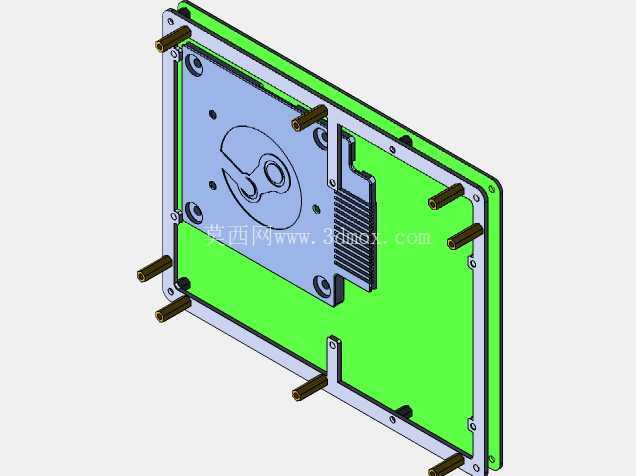

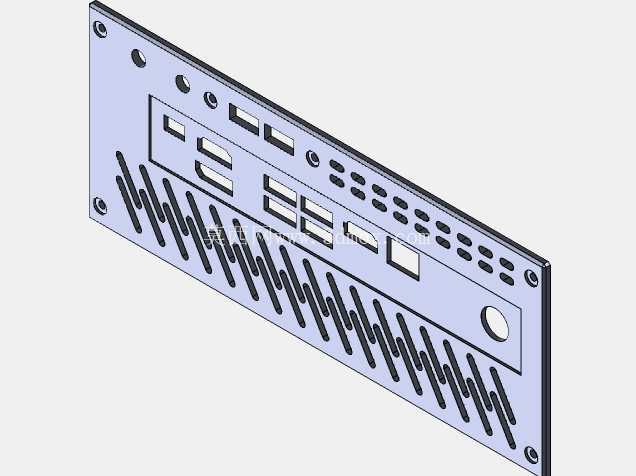

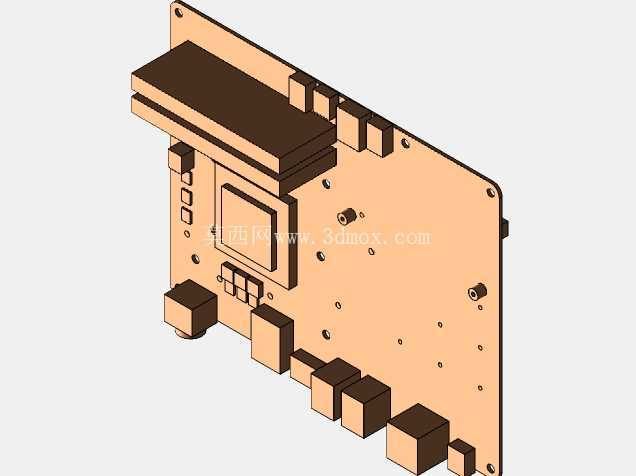

　　安装边界方面，STX主板孔位与常规ATX、MATX平台不同，螺柱位置必须围绕小板尺寸重新设定；机箱后部需贴合主板I/O挡板，前置USB与音频线沿内侧筋位走向布置，避免与CPU散热器冲突。对于需要将主机固定在显示器后方、设备仓内或桌面支架上的场景，壳体底面还应考虑防滑脚垫、壁挂孔位或锁附平面的预留。该结构在建模时强调外观曲面与内部装配的一致性，既可作为迷你主机外壳设计参考，也可用于钣金展开、开孔校核、散热路径分析和小批量整机装配验证。
