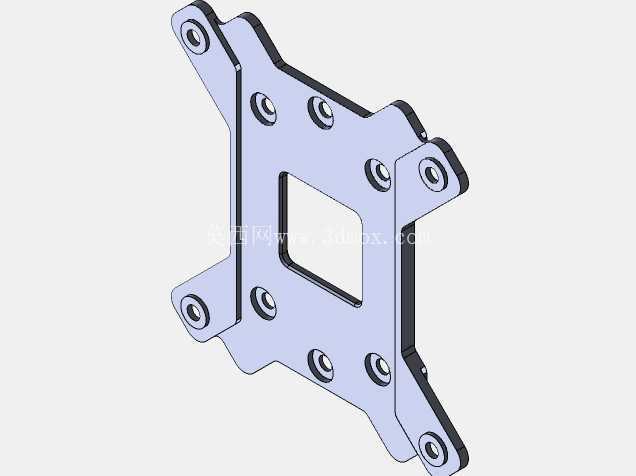

ITX平台AMD规格CPU散热器背部固定背板

　　在紧凑型ITX装机场景里，很多玩家和结构设计人员都会遇到散热器安装空间局促、主板受力不均的问题，这款背部固定背板就是针对这类痛点设计的结构件。日常装机作业中，不少下压式或者薄型塔式AMD散热器直接锁主板正面的话，长期使用下PCB会因为散热器的重量、风扇运行的微幅振动出现弯曲形变，严重时甚至会拉裂PCB走线、导致CPU触点接触不良，而背部背板的核心作用就是从主板背面分散锁付压力，把四个角的锁紧力均匀传导到整块金属板上，避免局部应力集中损伤主板。

　　从结构设计逻辑来看，这款背板采用了对称式的异形裁切轮廓，没有采用传统方形背板的冗余外伸结构，完全贴合ITX主板背部的元件布局做了避位处理，四个延伸臂的长度刚好对应AMD平台的散热器孔位，不会和主板背部的贴片电容、焊点产生干涉。中间的方形开孔精准对应CPU底座的背部区域，既给底座背部的焊盘预留了足够的安全间隙，也能减少背板和主板背部的接触面积，避免短路风险。板身的所有安装孔位都做了翻边压铆的铜柱嵌件，相比直接在钢板上攻丝的结构，压铆铜柱的螺纹强度更高，反复拆装也不会出现滑牙问题，同时铜柱的高度经过精确计算，锁付后不会顶到主板背部的走线层，安装时不需要额外加垫绝缘片就能保证电气安全。

　　安装边界方面，这款背板的整体外轮廓尺寸完全适配17*17cm规格的ITX主板，所有外伸臂的边缘都做了圆角钝化处理，不会割伤安装人员的手指，也不会刮坏机箱内部的线材。板身厚度控制在1.5mm，采用冷轧钢板冲压成型后做镀锌防锈处理，刚性足够支撑总重量不超过300g的薄型散热器，不会因为长期受力出现形变。孔位的位置度公差控制在0.1mm以内，和主板孔位、散热器扣具的对位精度很高，安装时不需要反复调整就能顺利对齐螺丝，不会出现孔位偏差导致螺丝锁歪、损伤主板螺柱的问题。

　　实际应用中，这类背板除了常规桌面ITX装机使用，也能适配半高工控机、迷你主机、嵌入式计算设备的散热安装场景，尤其是在有振动工况的工业嵌入式设备里，带金属背板的散热器固定结构能大幅提升抗振性能，避免设备运输或者运行过程中散热器松动、CPU散热失效的问题。设计时没有多余的装饰结构，所有轮廓裁切、孔位设置都完全服务于功能需求，板身的减重孔在不影响结构强度的前提下降低了整体重量，也给主板背部的散热留出了微小的空气流通间隙，不会完全闷住主板背部的供电元件。和很多通用型背板不同，这款结构专门针对ITX板型做了尺寸收窄，不会和ITX机箱常见的背部理线空间、电源安装位产生冲突，哪怕是容积只有几升的超小机箱，也能顺利安装，不会出现背板顶到电源、侧板盖不上的问题。锁付螺丝的沉台深度也经过匹配设计，螺丝锁入后头部不会突出背板平面，和机箱主板托盘之间保留了0.3mm左右的间隙，避免背板直接接触金属托盘造成主板短路，同时也不会因为间隙过大导致主板安装后出现晃动。
