紧凑型ITX游戏主机机箱结构设计

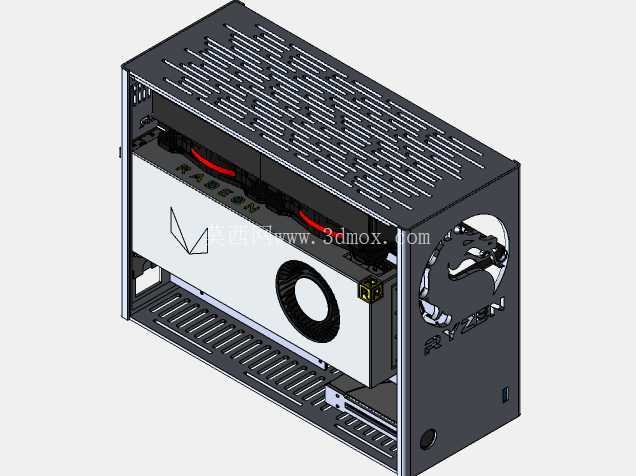

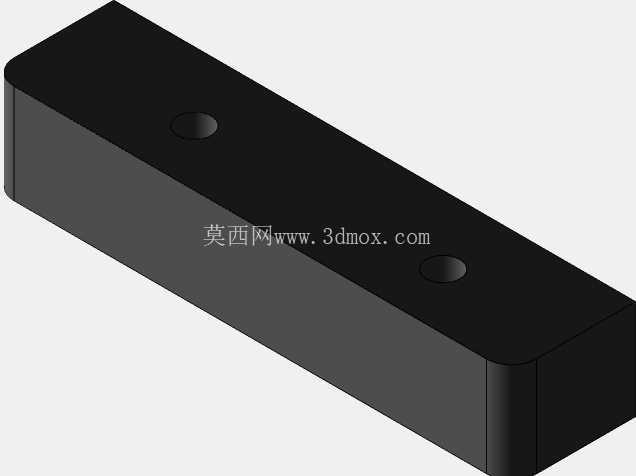

　　这套紧凑型ITX机箱的结构方案，核心出发点是在极小的桌面占用空间内，完成高性能独立显卡与240规格一体式水冷的兼容布局，面向追求小体积高性能主机的装机场景。从整机内部空间排布来看，机箱采用竖装显卡的错位布局思路，将长尺寸独立显卡沿机箱纵向安置，避开传统ATX机箱中显卡与电源、冷排互相争抢横向空间的矛盾，箱体侧壁预留显卡供电接口的避让缺口，显卡挡板位置对应机箱尾部开孔，保证视频输出接口可以直接外接显示设备。

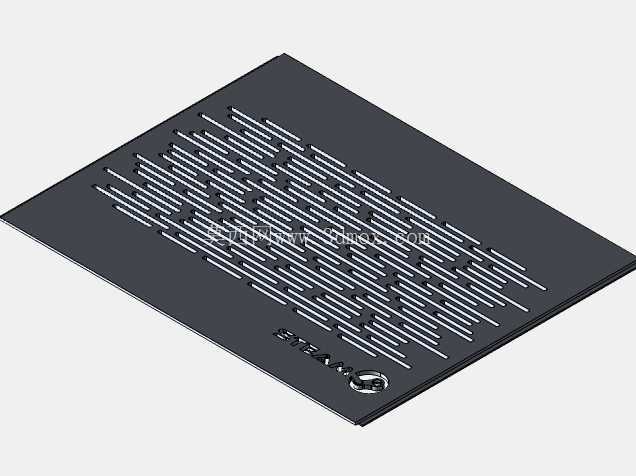

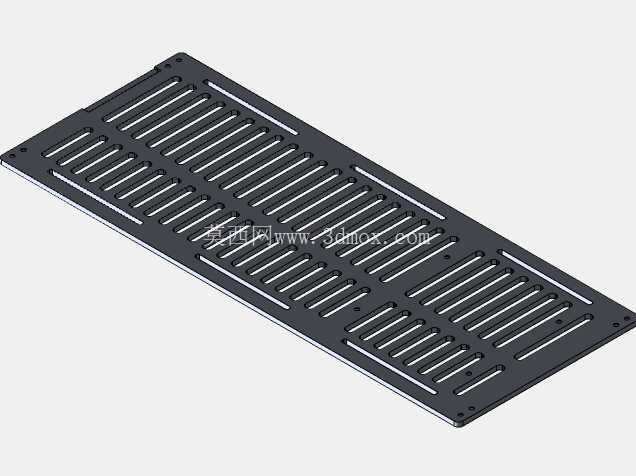

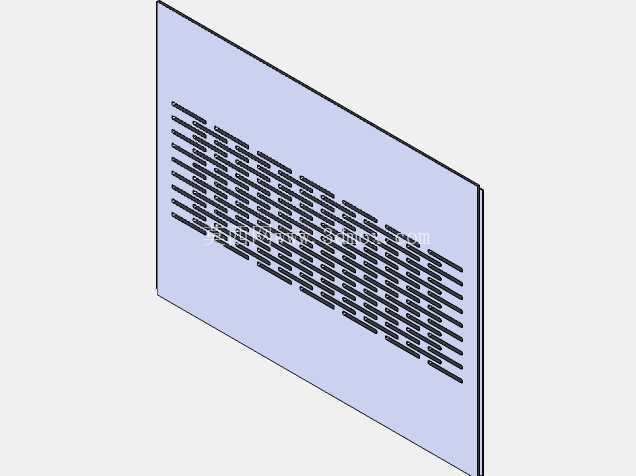

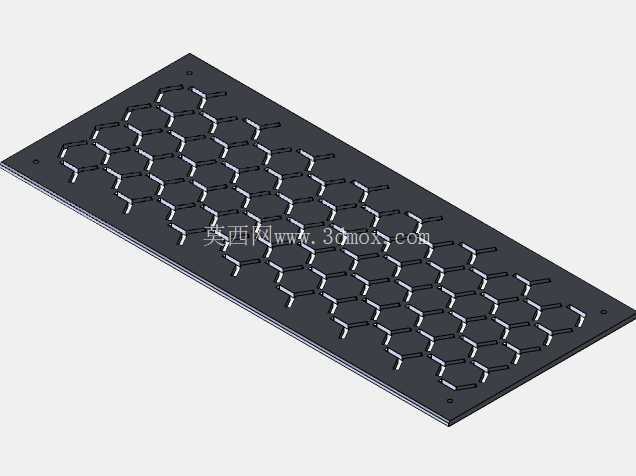

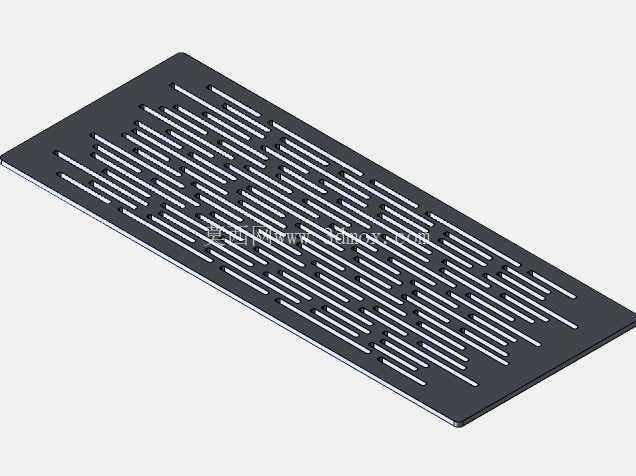

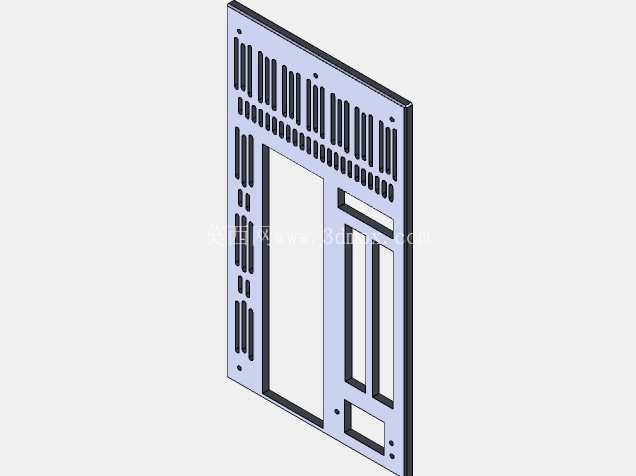

　　散热风道的设计是这类小机箱的核心难点，方案中将240mm冷排安置在机箱顶部区域，顶部面板加工密集的长条通风格栅，冷排风扇可以直接将机箱内部热空气向上排出，不受显卡、主板等内部元件遮挡；机箱底部同样开设阵列式通风孔，冷空气从底部进入后，沿显卡、主板供电区域形成自下而上的贯通风道，避免小体积机箱常见的热积聚问题。机箱侧部对应显卡涡轮风扇的位置开设圆形通风开孔，匹配公版涡轮显卡的侧向出风路径，让显卡废热可以直接排出箱外，不会在密闭腔体内循环。

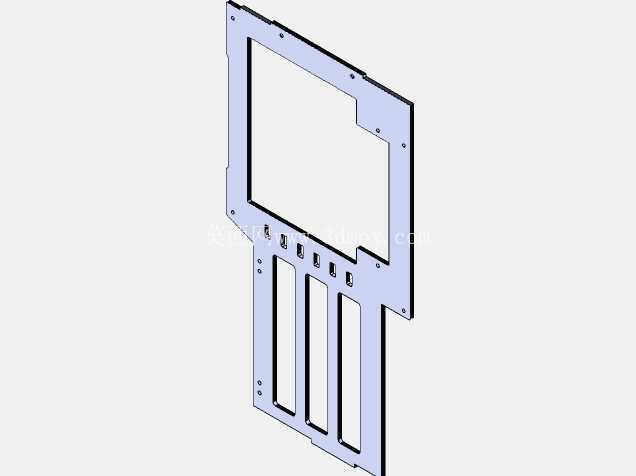

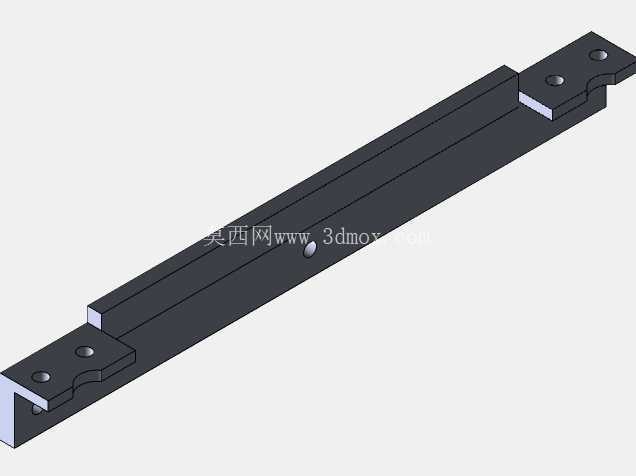

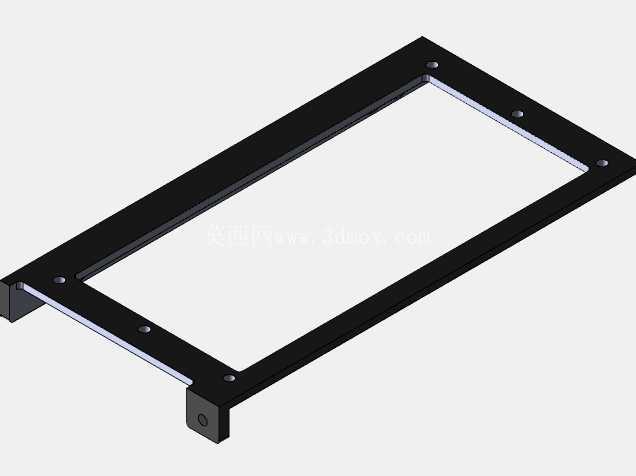

　　安装边界方面，箱体内部预留的显卡安装位可以兼容标准长度的公版独立显卡，显卡四周预留不小于10mm的走线间隙，避免PCB板与箱体钣金直接接触造成短路；主板支撑位采用标准ITX板型的铜柱定位孔，孔位间距严格遵循ITX规范，主板IO接口对应机箱尾部开孔位置对齐，不需要额外转接。240冷排的安装位预留了风扇与冷排的叠装厚度空间，冷排水管走向沿机箱边角预留的线槽布置，避免水管弯折半径过小造成冷却液流通受阻。

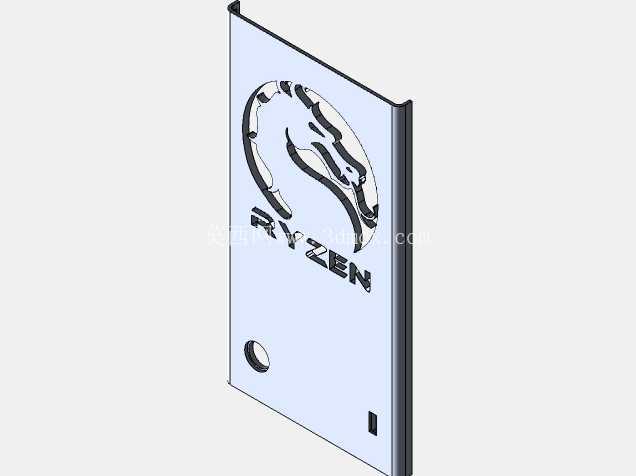

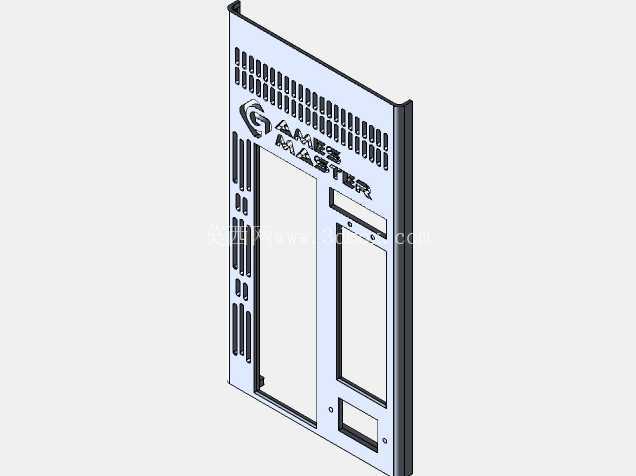

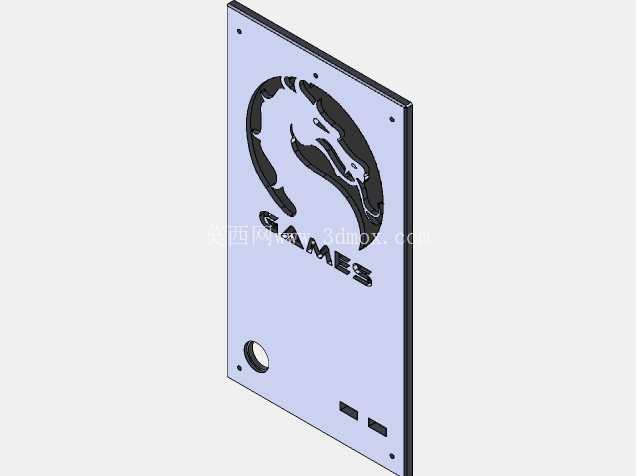

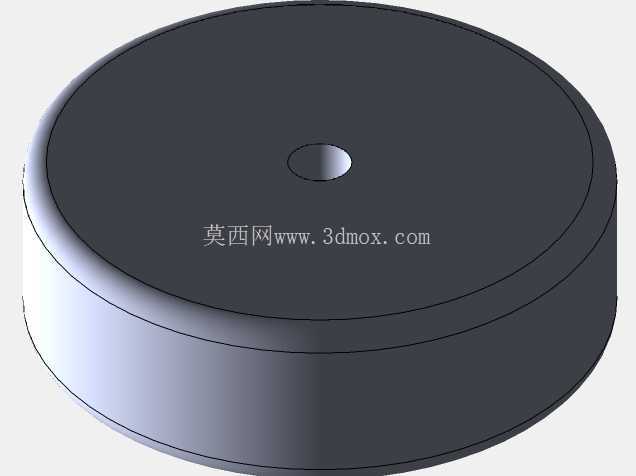

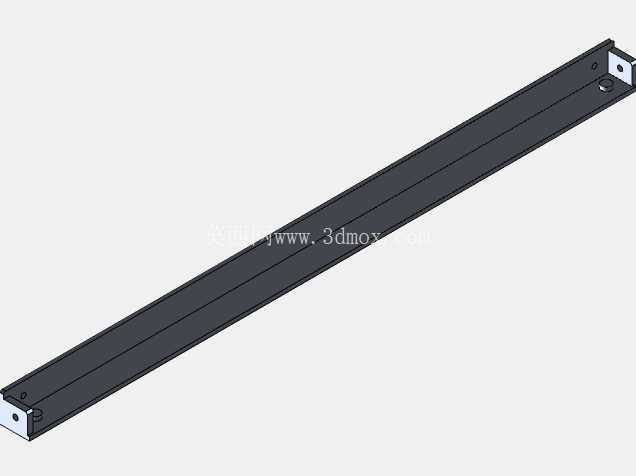

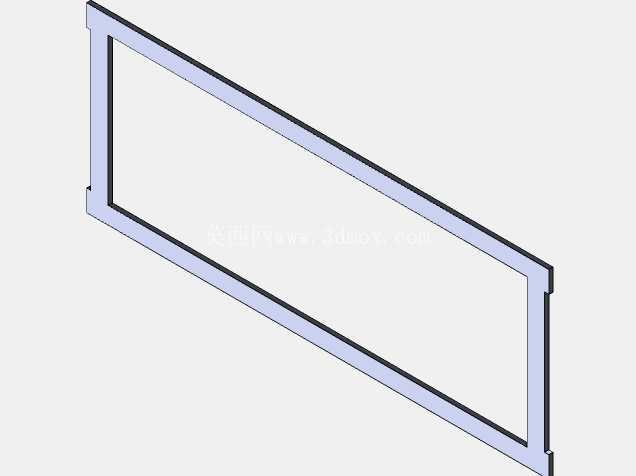

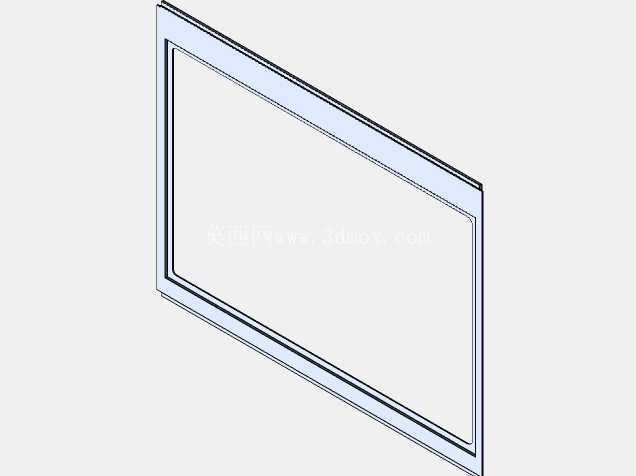

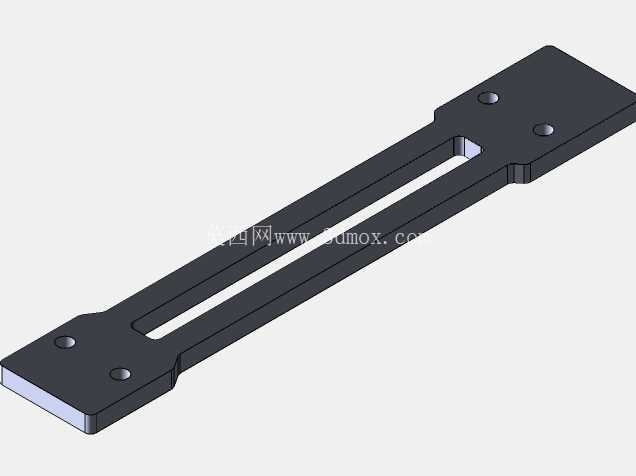

　　箱体钣金采用折弯拼接的结构形式，边缘做折边处理提升整体刚性，薄钣金件在大尺寸开孔后通过四周折边补偿强度，避免搬运过程中箱体变形。前面板区域预留品牌标识的安装位，侧面通风孔周边做翻边处理，既可以去除钣金锐边防止装机时划伤，也能进一步提升开孔区域的结构强度。电源安装位布置在机箱另一侧的独立腔室，与主板、显卡区域做空间分隔，避免电源线材杂乱干扰核心散热风道，线材可以沿腔室边缘的理线空间收拢，保证内部气流顺畅。整个结构在建模过程中所有干涉位置都做了提前校验，装机时不需要额外打磨修改，各个硬件的安装顺序也按照从底层支撑到上层元件的逻辑排布，维护时拆开侧面板即可直接操作显卡、内存等常更换部件，不需要完全拆解整机。
