户外家用不锈钢条形烧烤网架结构设计

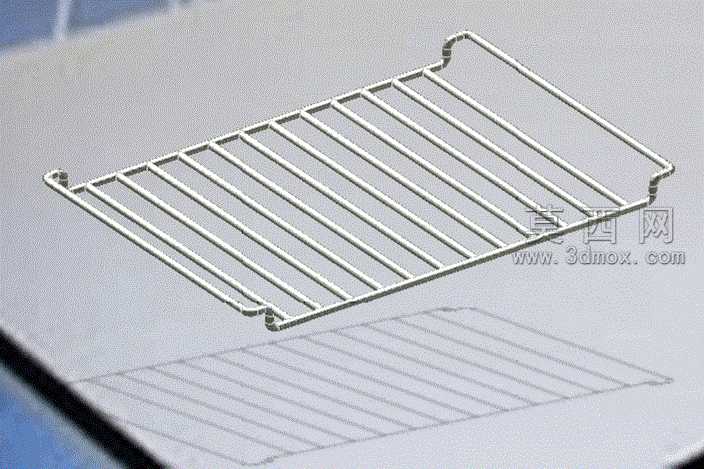

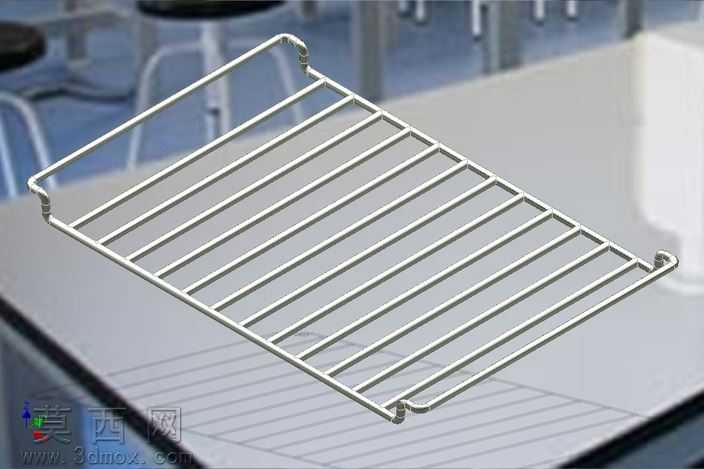

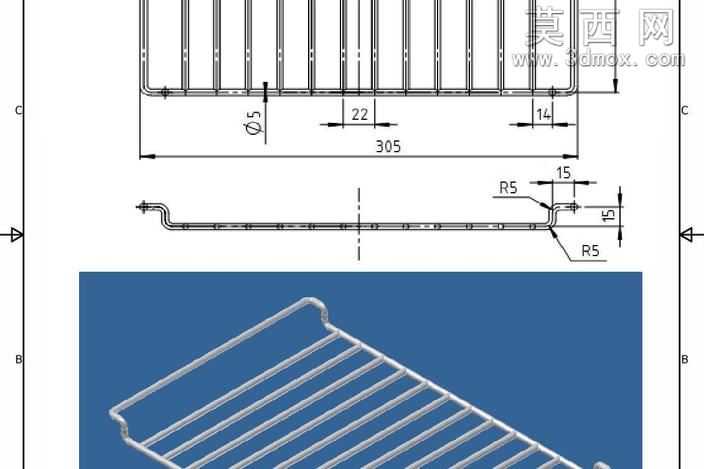

本作品为烧烤用金属网架的三维结构设计，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先通过草图绘制确定网架整体矩形轮廓尺寸，依据烧烤使用场景的常规承载需求设定整体长宽比例，保证放置食材时的有效使用面积充足。主体承载部分采用等距排列的圆柱形金属条设计，建模时先绘制单根金属条的截面轮廓，通过拉伸特征生成基础杆件，再利用线性阵列命令按照均匀间距完成所有承载条的排布，阵列过程中严格控制杆件间距，既避免间距过大导致小型食材掉落，也防止间距过小影响炭火热量向上传递。网架两侧的围边采用弯折式金属杆结构，通过扫掠特征生成连续的弯折杆件，在四个边角位置设计有向上弯折的挂耳结构，该结构建模时通过多段草图路径配合扫掠、圆角特征完成，挂耳的弯折弧度经过反复调整，既可以适配常见烧烤炉的炉体边缘卡槽，实现网架的稳定放置，也能在提起网架时提供受力点，避免使用过程中网架移位。材质设定阶段选用食品级不锈钢材质，在材质编辑器中调整金属粗糙度参数，模拟不锈钢拉丝的表面质感，渲染阶段添加环境光遮蔽效果，清晰呈现杆件之间的阴影层次，还原金属网架的真实光影表现。结构设计上充分考虑使用实用性，所有杆件连接处采用无缝衔接的建模方式，避免出现卫生死角，便于使用后的清洁打理；整体网架的杆件直径经过参数化校核，保证在承载常规烧烤食材重量时不会出现明显形变，同时兼顾整体重量控制，方便日常挪动与收纳。设计过程中围绕烧烤场景的实际使用需求展开，摒弃多余装饰性结构，以功能性为核心导向，网架的边缘围边高度经过合理设定，既可以阻挡食材从侧边滑落，也不会过高阻碍翻面等烧烤操作，整体结构简洁规整，符合五金类烧烤配件的生产加工逻辑，可直接对接后续的折弯、焊接等加工工序，具备实际生产落地的可行性。
