工业设备用蘑菇头紧急停止按钮组件

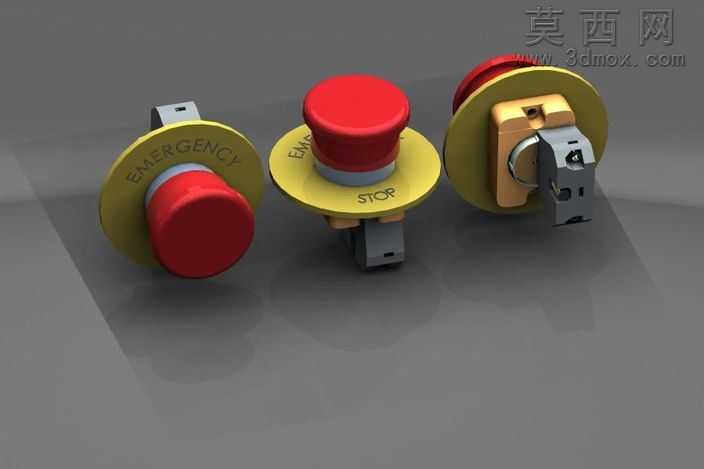

本作品为工业场景通用的紧急停止按钮三维建模作品，完整还原了三款不同安装结构的急停按钮的外观与装配细节，建模过程依托NX软件完成全参数化搭建，从按钮的核心功能结构出发，先拆解急停按钮的组成模块：红色蘑菇头操作帽、黄色警示标识基座、安装固定卡扣、触点触发结构四个核心部分，每一部分的尺寸都参考工业常用急停按钮的实际规格设定，保证模型比例符合真实产品的尺寸规范。建模阶段优先绘制各部件的二维草图，对蘑菇头的圆弧曲面采用扫掠与曲面填充结合的方式完成，保证操作帽的圆润弧度符合人体工学按压的形态特征，黄色警示基座上的EMERGENCY、STOP字样采用浮雕建模方式，将文字轮廓投影到基座曲面后做凸起处理，还原真实产品的警示标识效果。材质渲染阶段针对不同部件的材质特性做了区分设置：红色操作帽设置为哑光磨砂塑料材质，添加细微的颗粒质感模拟工业按钮常用的酚醛树脂材质触感，避免高反光带来的不真实感；黄色基座采用亮面工程塑料材质，适当调高反光度凸显警示色的醒目效果；金属安装卡扣与触点结构设置为镀锌金属材质，添加细微的拉丝纹理与金属磨损质感，还原五金配件的真实金属光泽；基座内部的绝缘结构设置为黑色哑光塑料材质，区分不同功能部件的材质差异。结构设计上完整还原了急停按钮的安装逻辑，三款模型分别对应面板嵌入式安装、卡扣式快速安装两种常见的工业安装方式，清晰展现了按钮与安装面板的配合结构、卡扣的锁止形态，触点部分的触发结构也做了精细化建模，能够直观展现急停按钮按下后触发触点断开的动作逻辑。渲染阶段采用三点布光方式，主光从侧上方打亮按钮主体，凸显蘑菇头的曲面形态，辅光补亮暗部避免结构阴影过死丢失细节，添加柔和的地面反射效果，让整体渲染图质感贴近真实产品的工业展示效果，建模过程中对所有装配部件做了干涉检查，保证各部件之间的配合间隙符合实际装配要求，没有出现结构穿模、比例失调的问题，模型同时导出了STL通用格式，可用于3D打印验证结构、产品展示动画制作、工业设备虚拟装配等多个场景。
