球头8-32螺纹弹簧柱塞三维结构设计

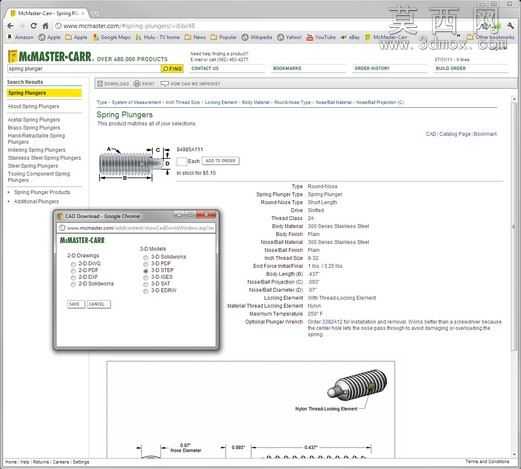

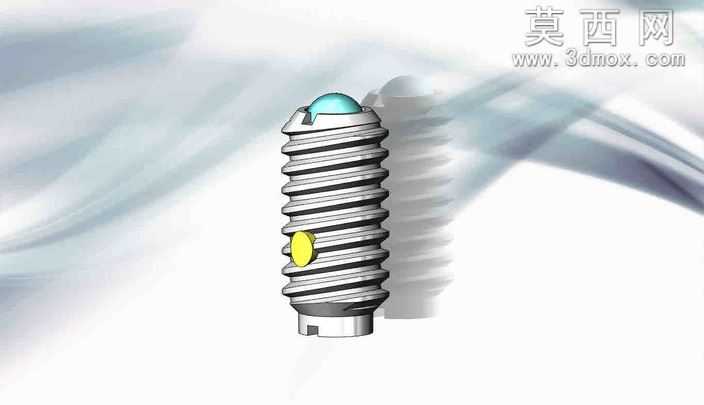

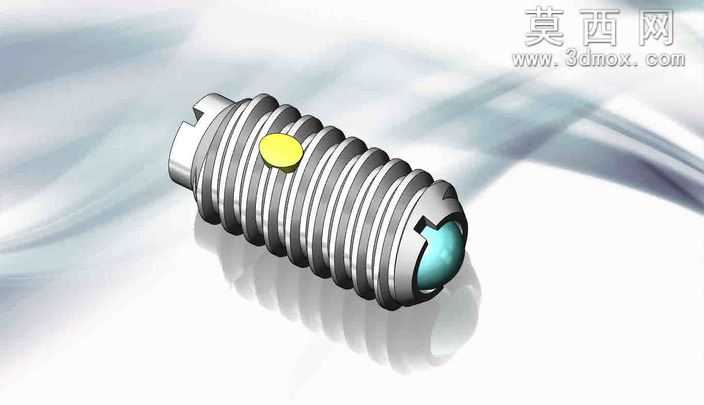

本作品为球头式8-32英制螺纹规格弹簧柱塞的三维参数化建模成果，建模阶段采用SolidWorks平台完成全特征构建，首先以旋转凸台命令生成柱塞主体外轮廓，精准还原8-32英制统一螺纹的牙型角、螺距、大径小径参数，通过扫描切除命令逐圈生成连续螺纹牙型，保证螺纹段与标准规的适配性。主体结构建模时预留内部弹簧安装腔、球头容纳孔与侧部锁止销槽，内部嵌套的压缩弹簧采用螺旋线扫描生成实体，匹配弹簧线径、节距、自由长度与有效圈数参数，确保弹簧压缩行程符合设计要求；顶端定位钢球采用球体特征建模，与腔体开口处的收口结构做干涉检查，保证钢球可灵活伸缩且不会从腔体内脱出，侧部的尼龙锁止销采用拉伸与圆角命令构建，与销槽做间隙配合仿真，验证锁止结构对内部组件的轴向固定效果。材质配置阶段，主体结构赋予300系列不锈钢材质，调整金属材质的粗糙度、反射率参数，还原不锈钢零件的哑光金属质感；顶端球头赋予440C不锈钢材质，调高材质硬度对应的反光参数，体现淬火钢球的高硬度表面特性；锁止销赋予尼龙工程塑料材质，调整漫反射参数呈现非金属哑光质感，内部弹簧赋予弹簧钢材质并做发黑表面效果处理。渲染阶段采用工作室环境光，添加柔和的侧方主光与顶部补光，避免金属表面出现过曝反光，清晰呈现柱塞外轮廓的螺纹细节、顶端球头的弧形轮廓、侧部锁止销的位置结构，同时做半透明剖面预览效果，可直观展示内部弹簧的安装位置、预压状态与各组件的装配关系。设计过程中严格遵循弹簧柱塞的行业设计规范，明确螺纹规格为8-32英制螺纹，主体长度为0.344英寸，球头投影直径为0.025英寸，球头实际直径为0.094英寸，设定最终追牙初始预压量为0.5磅到1.25磅，最高工作耐受温度为250华氏度，所有尺寸参数均做参数化关联，修改核心参数即可快速生成同系列不同规格的弹簧柱塞模型，可直接用于雕刻机等设备的工装定位、弹性顶紧场景的装配仿真、工程出图与加工参考。建模完成后对所有活动组件做运动仿真，模拟球头受压压缩弹簧回缩、卸压后弹簧推动球头复位的全过程，验证伸缩行程无卡滞、弹簧预紧力符合设计要求，各配合面无结构干涉，整体模型结构完整，细节还原度高，可兼容STEP、STL等多种通用格式导出，适配不同三维软件的使用需求。
