薄型单端口Cat3线对板RJ25插座

　　这款RJ25连接器采用单端口1×1布局，整体为薄型线对板结构，接口侧为标准RJ型插孔，可直接插入对应水晶头；板端为6位接触端子，适配Cat3等级的低速信号链路。倒扣与闩锁特征集中在塑胶本体的上沿和侧筋位置，水晶头插入后，弹片卡入闩锁位，能够抑制振动工况下的退针、松脱；直角走线方向让线缆从设备面板侧接入，端子则在PCB侧完成焊接，整机内部走线转折少，适合面板与电路板间距紧凑的控制盒、语音网关、老式通信终端、小型工控板卡。

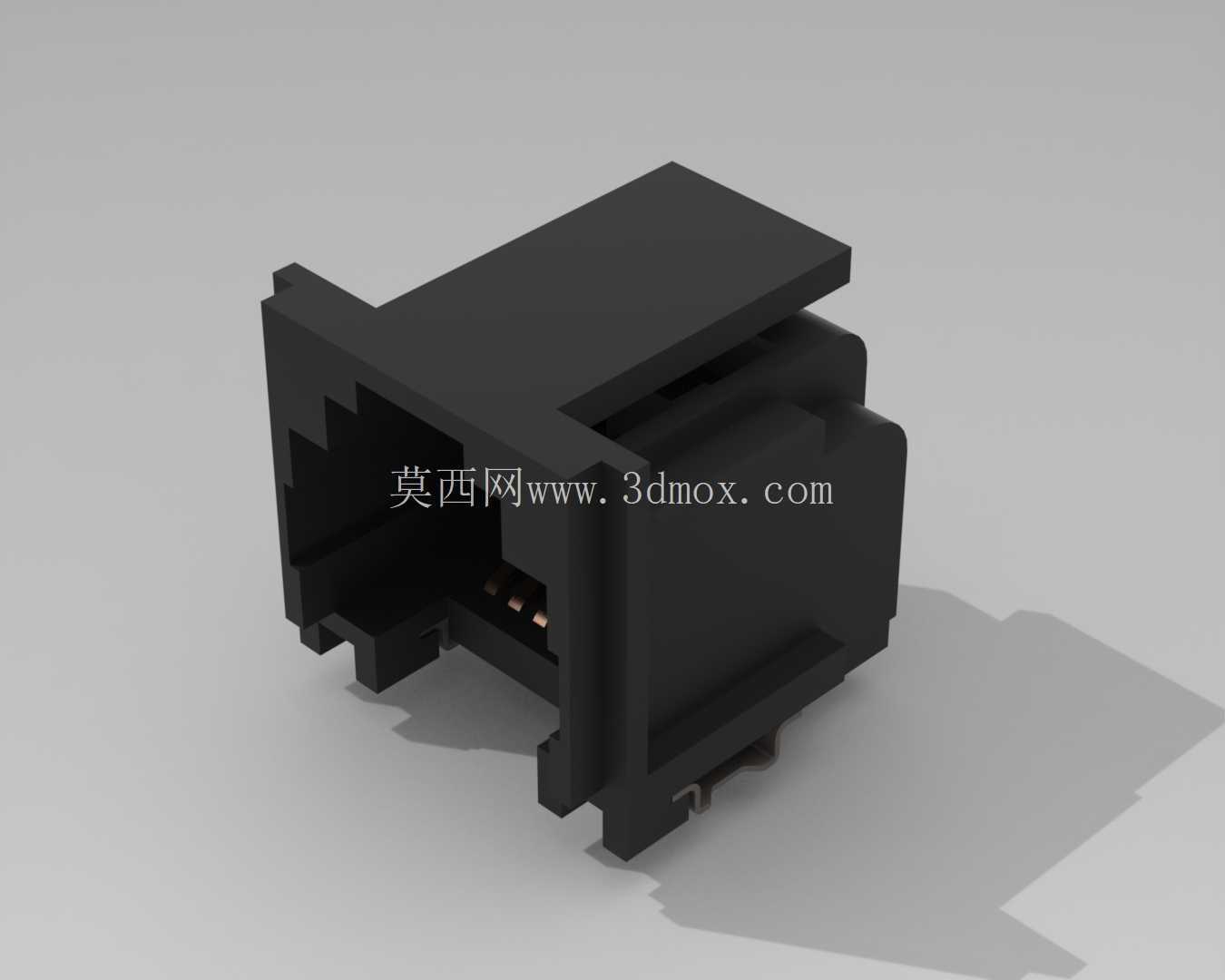

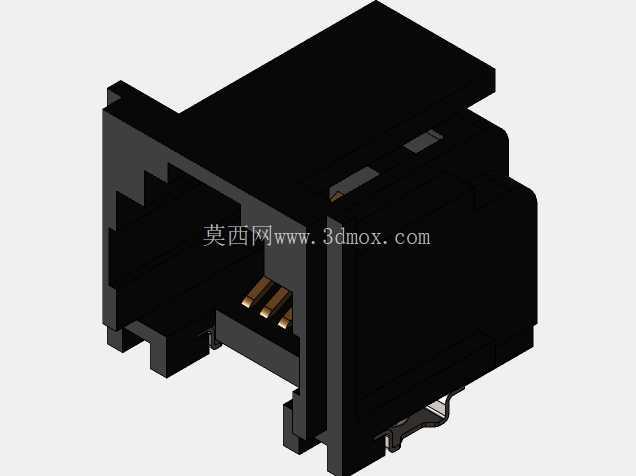

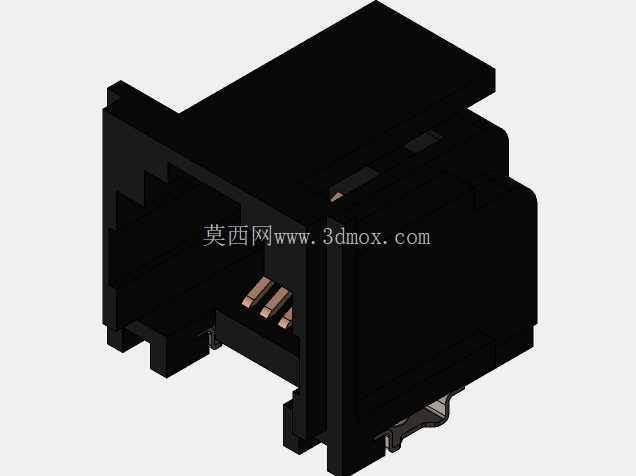

　　从建模还原角度看，黑色绝缘本体把插孔导向腔、端子固定槽、侧壁加强筋和顶部防误插凸台整合为一体，插孔入口做了扩口导向，水晶头斜插时也能被顺滑导入，不会直接顶撞接触端子；本体外侧的限位台阶用于面板开孔后的轴向定位，装配时连接器贴住壳体内部挡边，前后窜动被限制，面板外露面与壳体保持齐平。板端6个焊脚按标准间距排布，焊脚端部伸出塑胶本体底面，回流焊时焊锡沿引脚爬升至焊盘，形成可靠的电气与机械连接；本体底部的小型定位柱可先插入PCB定位孔，过炉前不需要额外治具压紧，也能减少浮高、偏移。

　　结构设计上，塑胶外壳壁厚围绕端子槽均匀过渡，既保证插孔腔在反复插拔下不开裂，也避免厚壁缩水造成外形畸变；侧壁加强筋从端口延伸至板端固定位，插拔力主要沿筋条传递到PCB，而不是集中在单个焊脚上。安装边界方面，建模时需预留端口前方的水晶头插拔空间，顶部留出弹片按压余量，侧面避开相邻高器件；板端焊盘周围保留阻焊隔离，防止相邻信号脚连锡。该类连接器不承担高速以太网传输，更多用于语音、低速控制信号、设备调试口等场景，因此端子排布和Cat3链路特性匹配，接触区镀金或镀锡层可保证多次插拔后的接触稳定性。

　　三维结构中，插孔内部的端子弹片角度、塑胶挡块和锁扣面需要配合水晶头实配间隙，过紧会导致插拔力偏大，过松则接触电阻波动；倒置闩锁方向也对应特定面板安装朝向，在外壳开孔设计时不能反向布置。整体外形紧凑，能在薄型设备内部节省堆叠空间，同时依靠直角结构完成面板到板卡的信号转接。
