这块2.2英寸彩色TFT液晶模组在嵌入式开发与小型工控终端里出镜率极高,核心驱动采用ILI9341方案,走SPI串行通讯链路,硬件接线只需要占用主控少量IO引脚,相比并行屏大幅省出板卡布线空间,特别适合引脚资源紧张的单片机、STM32控制板以及各类便携检测设备做人机交互界面。
从实际装机场景来看,这类小尺寸彩屏常被用在手持数据采集仪、桌面小型3D打印机操作面板、实验室简易测试台状态显示、开源电子DIY项目、小型温控柜参数展示工位上,既可以输出纯色背景、字符菜单,也能刷新简单波形、图标与进度条,2.2寸的可视面积刚好放下三四行中文提示加两个触控虚拟按键,不会像0.96寸OLED那样信息一屏塞不下,也不会像3.5寸屏那样挤占设备面板过多安装位置。

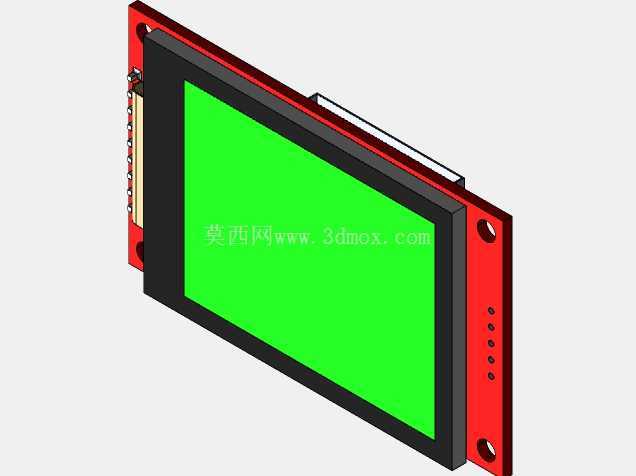

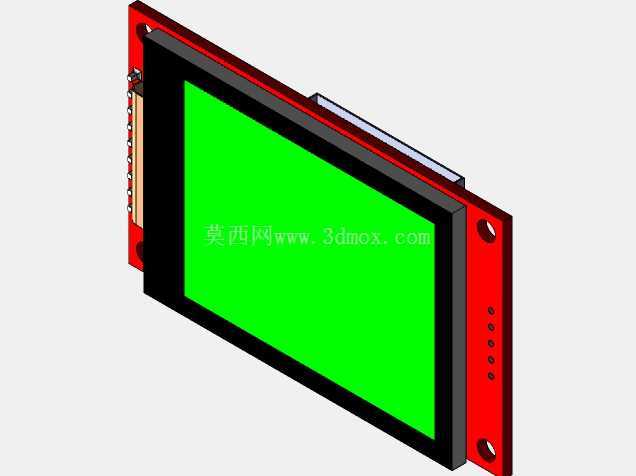

结构建模时首先要还原红色PCB载板的完整轮廓:屏体正面是黑色液晶边框包裹绿色点亮状态的显示区域,背面红色电路板四角预留了金属安装固定孔,侧边引出排针焊盘,排针沿板边一字排布,建模时要把排针间距、引脚伸出高度做准,方便结构工程师在外壳上开出对应的避让槽与接线窗口。模组整体厚度很薄,液晶层、背光层、PCB板三层叠加后总厚度控制在几毫米量级,安装时外壳内部只要留出屏体厚度加后方排线弯折空间即可,不需要额外预留很深的腔体。
设计选型阶段要先卡安装边界:红色PCB的长宽尺寸要和设备面板开孔匹配,面板开窗尺寸略小于黑色液晶外框、略大于有效显示区域,既能压住屏体边缘防止漏光,又不会遮挡可视画面。四角安装孔可以直接用铜柱锁在设备前壳内侧,也可以在壳体上做定位卡扣压住PCB板面,避免运输震动后排针松脱。侧边排针既可以直插焊接在主控板上做成屏板一体结构,也可以外接FPC排线把屏体安置在面板正面、主控板藏在设备后方,适配不同的机箱布局。
SPI接口的特性决定了这块屏的布线逻辑:通讯线包含时钟、数据、片选以及背光控制、电源引脚,走线不需要像并行屏那样拉八根数据线,机箱内部线束数量少,抗干扰表现也更稳定,在工厂车间周边有电机、继电器干扰的环境里,适当拉高片选引脚的上拉电阻就能避免屏幕花屏。模组自带背光驱动,通电后绿色背光均匀铺满整个显示区,实际使用时可以通过PWM信号调节背光亮度,适配强光车间或者昏暗实验室两种不同光照环境。
建模过程中还要还原板载的细小元件:PCB背面排布的贴片电容、电阻,侧边预留的固定孔位倒角,液晶边框的圆角过渡,这些细节做完后,把模组装配进设备外壳时就能提前检查干涉:比如排针会不会顶到后方壳体、屏体边缘和面板开窗之间留多少装配间隙、安装铜柱的长度会不会和背面元件冲突,全部在三维环境里验证完成后再出工程图,能大幅减少打样后反复修模的工作量。
