PAM8610数字音频功放电路板结构

　　这块PAM8610音频放大模块在小型发声设备里承担功率驱动任务，常见于桌面音箱改造、便携扩音装置、教学实验平台以及嵌入式语音终端。它的核心作用是把主控板或解码板送来的微弱音频信号放大到足以推动扬声器的功率等级，双声道输出布局可以同时连接左右喇叭，适合空间紧凑而又需要完整立体声回放的场合。

　　板体采用矩形PCB承载，四角布置安装孔，孔位与板边保持足够距离，既能用铜柱隔离固定，也能通过螺钉锁附在塑料壳体或金属支架上。建模时需要重点还原板厚、焊盘凸起、元件高度差以及丝印字符的位置，因为这些细节直接影响外壳内部的干涉检查。若把模块放进密闭音腔，功放芯片周围要预留散热和空气流通空间，输入、输出、电源接插件的朝向也应与走线开口一致，避免装配后线材弯折受力。

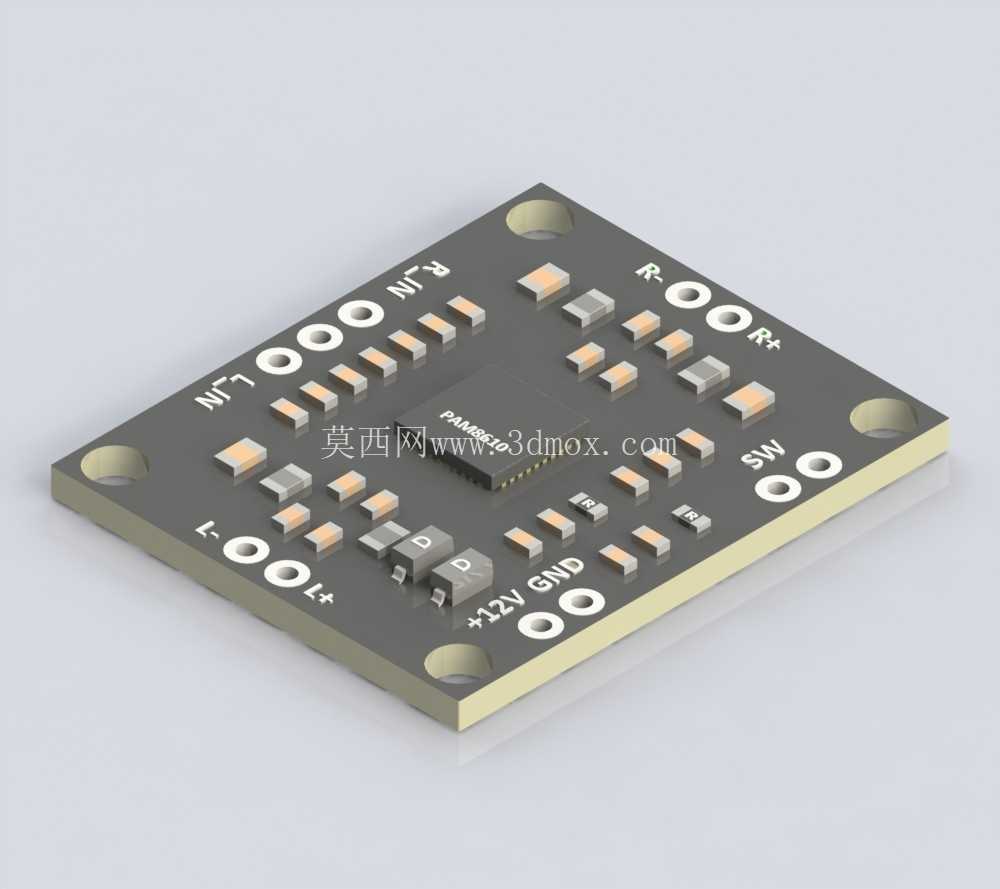

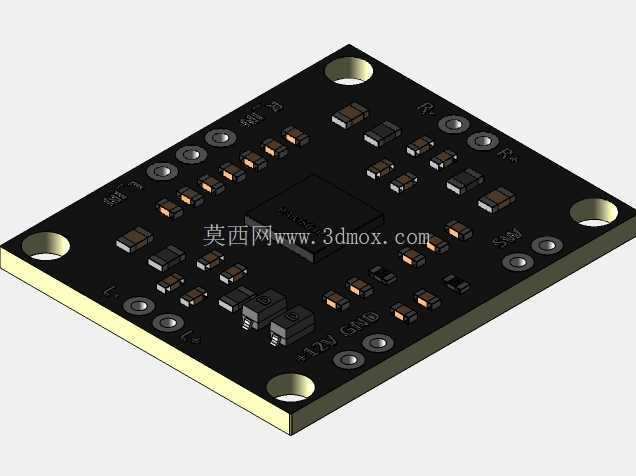

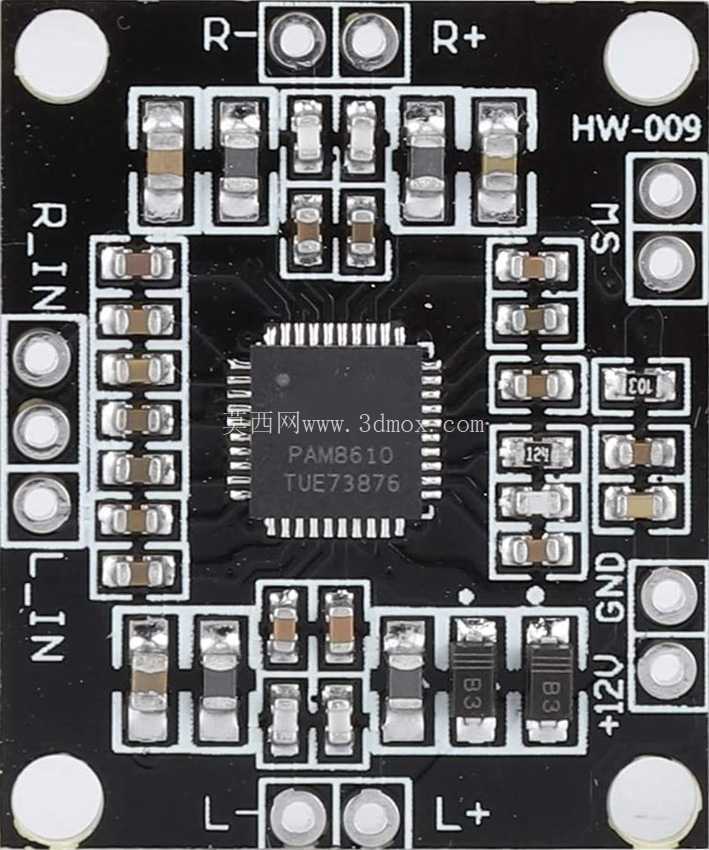

　　从电路布局看，板面上围绕主控芯片分布有贴片电阻、电容、二极管和电感类元件，电源入口标注12V与GND，信号端区分左右声道输入，输出端标注R+、R-等接线关系。这种排布有利于缩短功率回路，减少音频噪声耦合。结构工程师在整机布置时，应把电源端靠近供电出线口，把扬声器输出端靠近喇叭安装侧，信号线则远离开关电源和高频数字线路。

　　模块边缘的白色接插件决定了外部线束的插拔高度，三维装配中不能只按PCB平面轮廓预留位置，还要计入插头本体、导线弯曲半径和手指操作空间。板背面通常较为平整，但焊点会形成微小突出，贴近壳体底面时应设置绝缘片或支撑柱，防止短路和摩擦损伤。

　　对于需要做产品外壳、声学腔体或自动化测试夹具的团队，该模型可用于核对板卡固定孔距、元件最高轮廓、接口方位和维修拆装路径。将其放入整机数字样机后，可以提前发现喇叭磁钢、电池、按键板、线束卡扣与功放板之间的冲突，也能据此调整隔板开槽位置和支撑柱高度。实际选型时，除关注电气参数外，结构边界同样关键：板卡长宽决定腔体内占用面积，最高元件决定上盖内表面高度，安装孔决定定位方式，接插件方向则影响生产接线效率。围绕这些约束完成建模与装配校核，能让音频模块在小型设备中布置得更紧凑、可靠。
