OV2640高清摄像头柔性排线模组结构

项目分类:其他 发布时间:2024-12-05 ID:827263
  • OV2640高清摄像头柔性排线模组结构

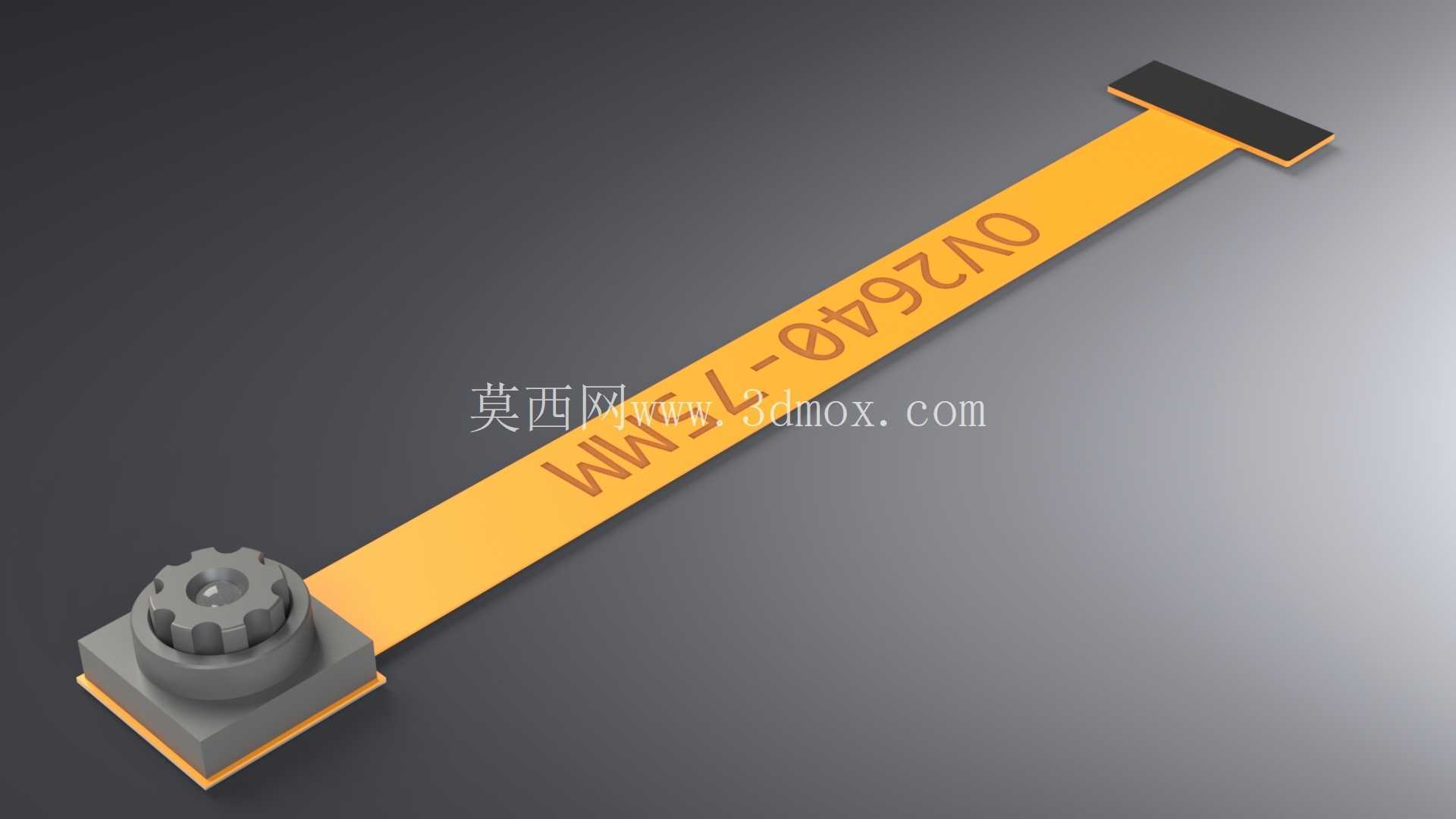

  这套三维结构还原的是一款200万像素级图像采集模组,核心采用OV2640感光芯片,整体由镜头座、感光PCB基板、长距离柔性FPC排线以及末端连接端子四个部分组成,在嵌入式视觉项目、小型智能硬件、物联网采集终端里应用十分广泛。

  从实际装机场景来看,这类模组常被布置在设备外壳的狭小视窗位置,主控板则往往安装在机箱内部远离开孔的区域,中间75mm总长的柔性排线正好跨过结构件的安装间隙,不需要额外转接板,就能把镜头端采集到的图像信号传输到主控端。排线本身采用薄型柔性基材,可以顺着设备内部的折弯槽走形,小半径弯折后也不会损伤内部走线,相比硬连接的摄像头模块,它对安装空间的适配性要强很多,在ESP32类开源硬件开发、小型门禁抓拍、桌面智能检测装置、教育机器人视觉导航项目里都能见到这类结构。

  功能特性上,该模组输出分辨率可达1600*1200,视场角为68度,属于常规小广角规格,既不会像鱼眼镜头那样产生严重的边缘畸变,也能覆盖工位前方足够的采集范围;接口采用24PIN DVP并行传输协议,支持YUV、JPEG两种格式输出,主控端可以直接读取压缩后的图像数据,不需要额外做编码处理,大幅降低了低端主控的运算负载。镜头部分采用带调焦齿的塑料镜座,装配时可以旋转镜筒调整焦距,适配不同物距的拍摄需求,底部的方形基板预留了固定孔位,既可以用双面胶粘贴固定,也能通过微型螺丝锁附在支架上。

  设计思路上,建模时首先要确认镜头端的整体外轮廓:镜座顶部的调焦齿圈、底部方形安装板的厚度、感光芯片的居中位置都要和实物对齐,避免装机后镜头和外壳视窗出现偏心。柔性排线部分不能按刚性硬直板建模,要保留FPC特有的薄型特征,排线上印有的型号丝印方向也要和实物一致,末端的补强钢片和金手指端子要做出厚度差——端子区域背后贴的补强片是为了插拔时不容易折损,金手指的间距、PIN脚数量要和24PIN接口完全对应,防止对接座时出现 pin 脚错位。

  安装边界方面,镜头端方形基板的边长、镜座突出基板的总高度是外壳开孔设计的核心依据,外壳视窗的通光孔直径要小于镜头外径、大于感光靶面对应的通光范围,既挡住周边漏光,又不会遮挡视场。排线走线路径要提前在结构件上预留0.3mm以上的走线间隙,折弯处避免直角死折,保留至少2mm以上的折弯半径,防止长期使用后排线内部铜箔断裂。末端连接器的插入高度要和主板上的FPC座匹配,装配后端子完全插入座体,卡扣压合后不会出现松脱。整个模组没有多余的外置结构,所有外露特征都对应实际生产中的装配需求,建模时把各部分的装配间隙、折弯余量、固定孔位都还原到位,就能直接用于硬件外壳的适配设计,提前排查装机时的干涉问题。
