台达高转速轴流散热风机结构造型

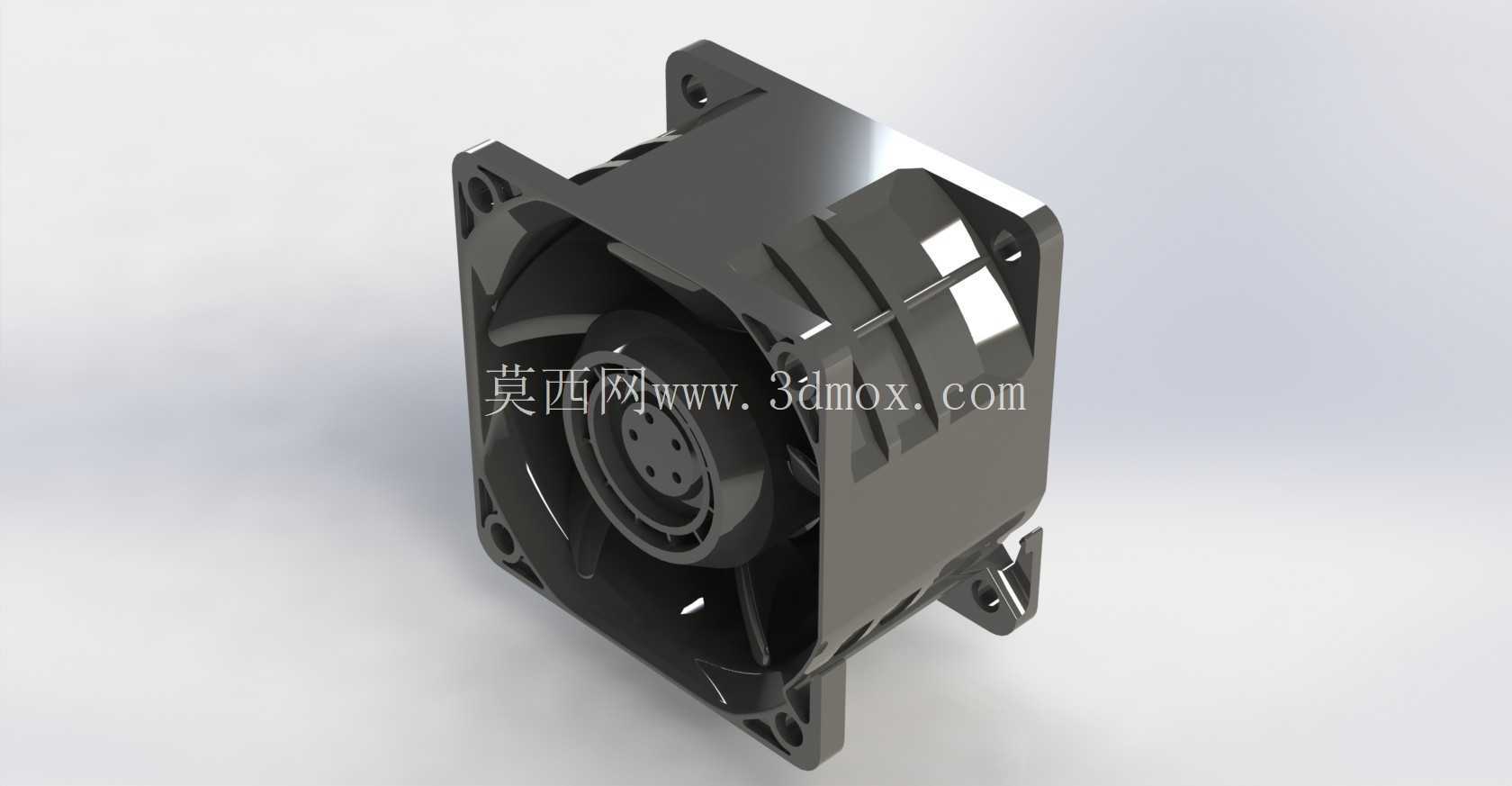

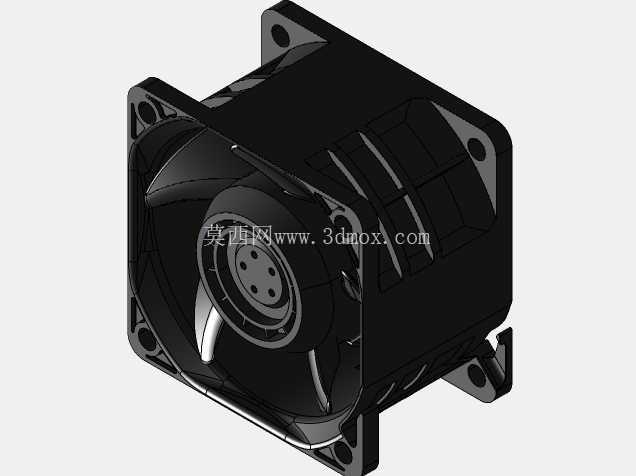

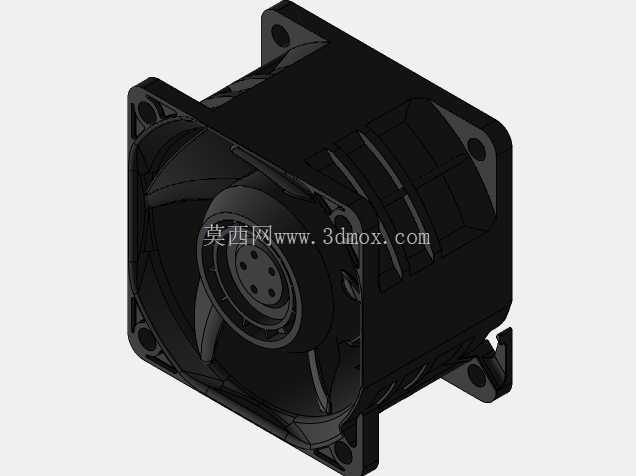

　　这款轴流散热风机的三维造型围绕紧凑机柜、服务器电源、工控驱动模块等高热密度场景搭建，整机采用方形外框加中心轮毂的经典轴流布局，风框四角预留带沉台的安装孔位，可直接通过螺钉固定在机箱钣金面板、散热器鳍片端面或设备风道隔板上，安装边界规整，孔位间距适配常规60毫米规格风机的装配标准，厚度方向预留了接线与导流罩的避让空间，不会和周边电容、功率器件、接线端子发生干涉。

　　从实际散热需求出发，该风机承担强迫风冷的核心作用：设备运行时叶轮高速旋转，驱动空气沿轴向贯通风框，直接带走PCB板上功率管、变压器、整流模块等发热元件的累积热量，在密闭机柜、1U服务器、工业电源这类自然对流不足的空间里，能快速建立稳定风道，把元件壳温控制在允许工作区间，避免热堆积引发的性能降额、元件老化加速问题。方形外框的设计一方面方便和机箱开孔对齐密封，减少侧边漏风，提升风道送风效率；另一方面四角的安装耳结构让装配受力均匀，风机运行时的振动可以均匀传递到安装面板，降低长期运转的松动风险。

　　建模过程中优先还原了产品的工程装配逻辑：中心轮毂做了曲面过渡，和叶片根部顺滑衔接，既还原真实塑件的注塑拔模特征，也避免结构应力集中；多片倾斜叶片沿轮毂周向均匀排布，叶型角度匹配轴流送风的气动需求，进风侧框边做了圆角导流处理，减少空气进入风腔时的紊流阻力；风框侧面预留了卡扣与接线避让结构，还原量产风机的外壳拼接、走线固定的实际结构。模型同时保留了风机正反两侧的装配特征：出风侧的支撑筋连接中心电机仓与外框，既固定内部电机，又对出风气流做小幅整流；进风侧的端面平整，可贴合防尘网、减震胶圈等配套附件。

　　针对结构设计人员的选型与布局需求，该造型清晰呈现了风机的全部外轮廓干涉边界：安装孔的位置、外框的倒角、轮毂的凸起高度、侧边接线区域的占位都和实物比例一致，在做设备整机布局时，可以直接把该模型放入装配体，校验风机和周边PCB元件、钣金外壳、散热齿片的间隙，提前排查装配时的螺钉操作空间、接线插拔空间是否足够，也能基于风框尺寸设计对应的机箱通风开孔、减震安装结构，不用再反复对照样品测量尺寸。这类简化造型剔除了内部电机绕组、细小卡扣等非装配关键特征，同时完整保留了对外装配、风道设计需要的所有外形要素，既可以用来做设备热仿真的风道占位参考，也能作为工业产品外观展示、装配干涉校验的基础部件，覆盖电子设备散热设计、机柜结构布局、风冷系统选型等多个工程环节的使用需求。
