该散热风扇主要用于台式计算机处理器的主动风冷散热,安装在主板CPU区域上方,通过轴流叶轮持续驱动气流穿过下方密集散热鳍片,将处理器工作时传导至鳍片的热量带走,并把热空气从机箱内部风道排出,避免芯片因持续高负载运行出现温度过高、降频或保护停机。在整机热管理中,这类部件处于处理器顶盖与机箱风道之间,既要保证足够的风量与静压,又要控制装配高度、安装干涉和长期振动。

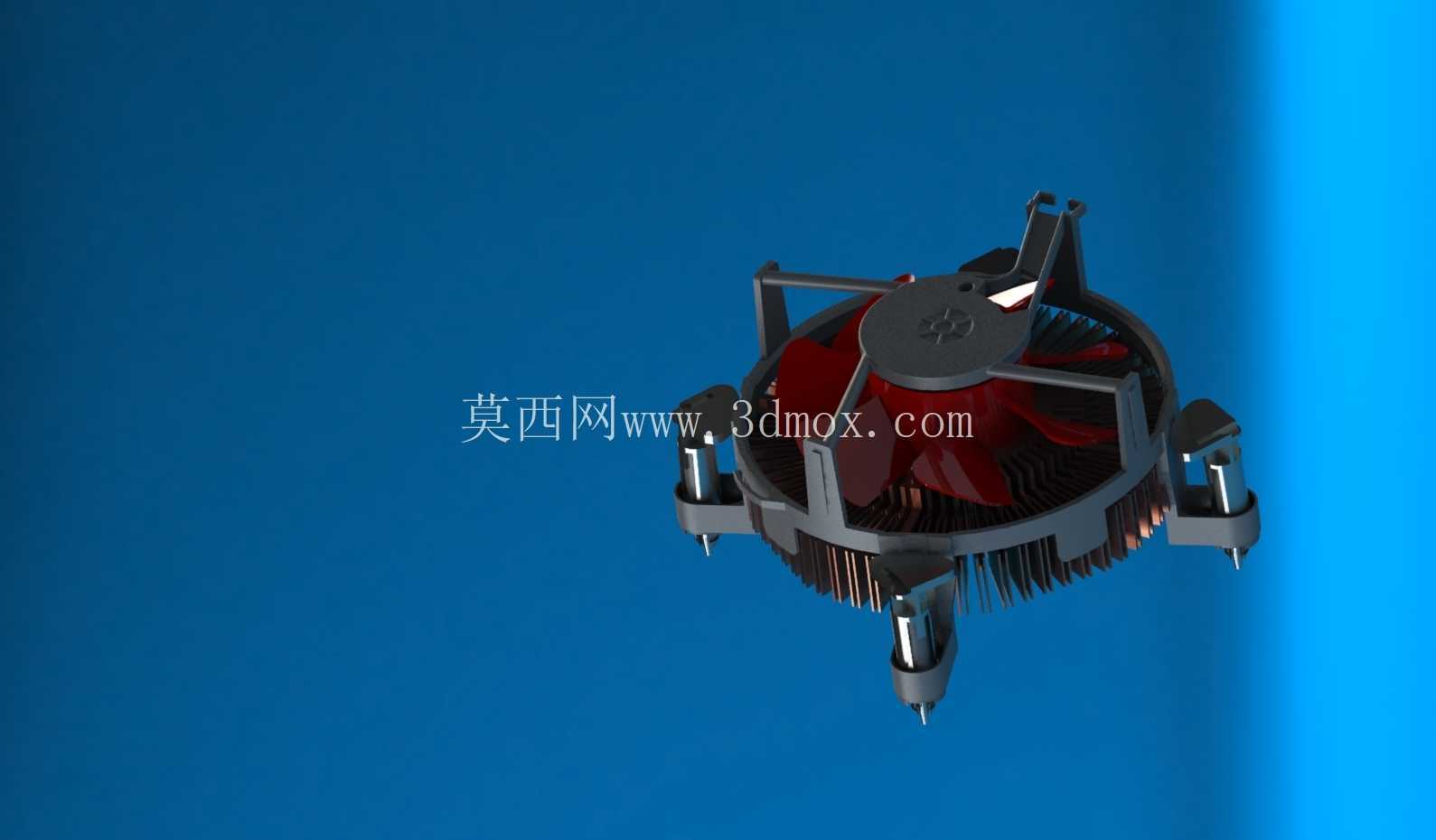

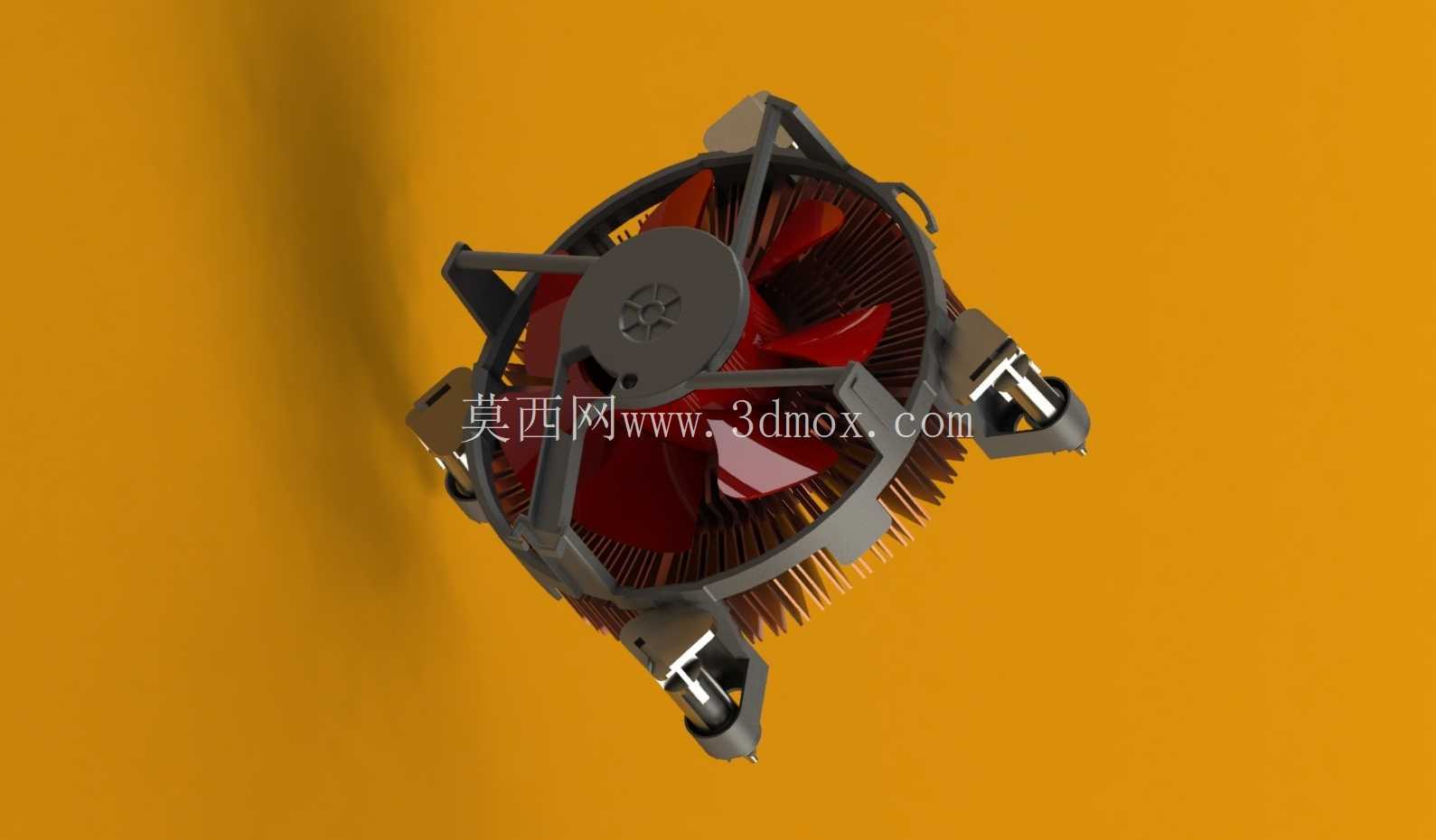

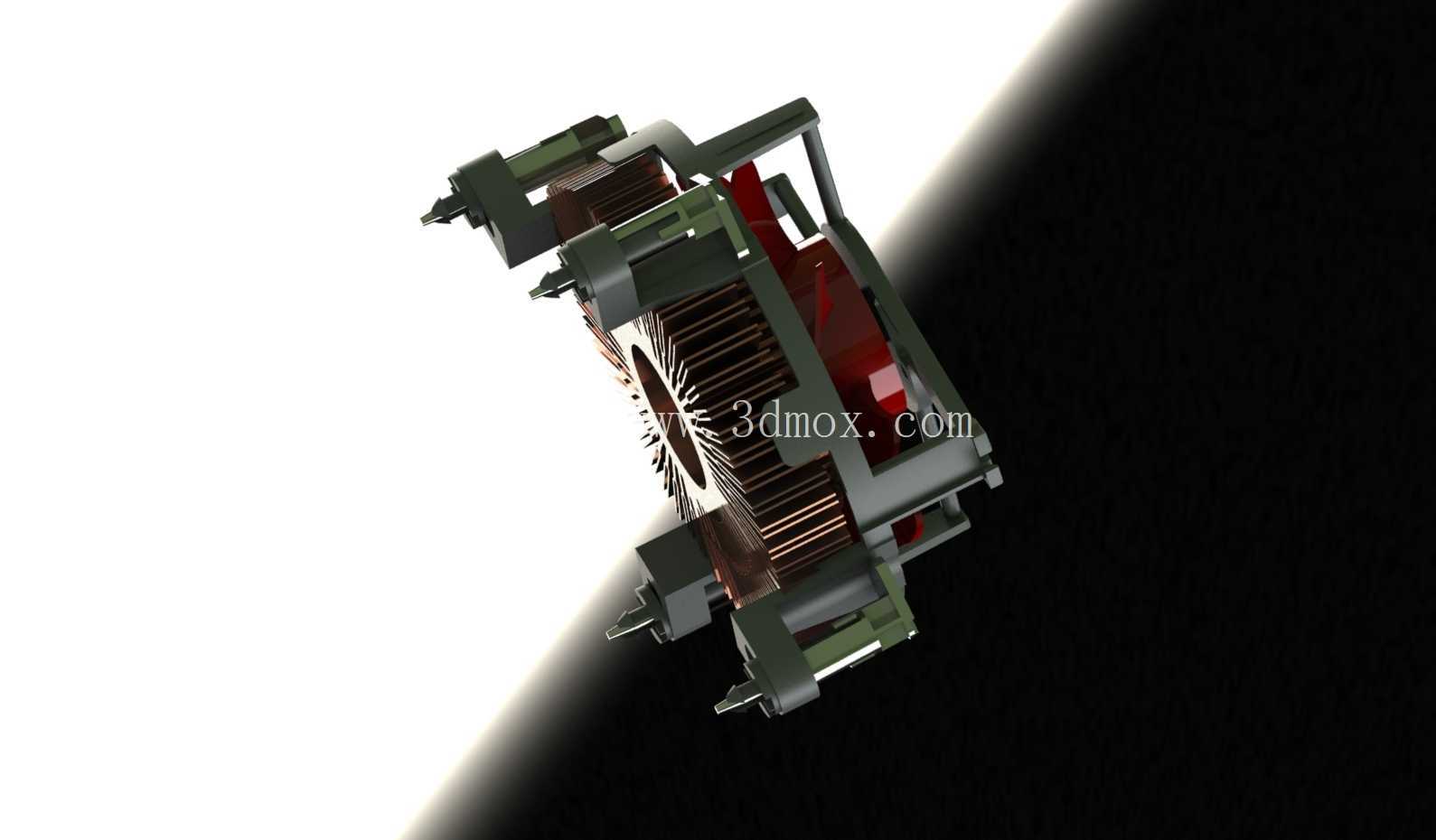

结构上,模型还原了圆形外框、中央轴流叶轮、轮毂、下部鳍片阵列以及四周弹性卡扣。外框承担叶轮防护、气流导向和安装定位作用;中央轮毂容纳电机与轴承区域,叶片采用后掠式布置,有利于在有限转速下提高送风效率并降低气流噪声。下方鳍片沿径向密集排列,增大与空气的接触面积,热量由处理器经底座传导至鳍片后,被旋转叶片形成的轴向气流快速带走。四周卡扣对应主板安装孔位,装配时通过弹性压入实现固定,底部接触端需要与主板孔位保持可靠对位,防止散热器倾斜造成处理器顶盖受压不均。
从设计思路看,这类风冷散热器不能只追求叶片外形,还需要同时平衡散热面积、流道阻力、叶轮间隙、扣具弹力和整机空间。外框直径决定可覆盖的鳍片范围,也影响机箱内存、供电散热片和主板元件的避让;整体高度则受机箱侧板、侧吹风道以及小型机箱内部余量限制。若用于紧凑型平台,需重点核对风扇外缘与内存插槽、电容、供电模组之间的安全间隙;若用于标准塔式机箱,则要关注卡扣行程、按压载荷以及散热器自重对主板的长期影响。
建模时可按外框、叶轮、轮毂、鳍片组、卡扣脚和安装触点拆分结构。叶轮与外框之间应保留均匀叶顶间隙,间隙过小会增加摩擦和装配公差风险,过大则可能产生回流损失。鳍片根部与底座连接区域应体现热传导路径,叶片厚度、加强筋和卡扣弹性臂需要满足成型与装配逻辑。安装边界方面,四个固定脚的位置应与主板孔距一致,卡扣下端插入后形成垂直方向压紧力,使散热器底面与处理器顶盖贴合;同时外框下方不能与主板高元件发生干涉,线缆出线方向也应避开叶片旋转区域。
在实际应用中,该结构适用于普通台式机、办公主机、入门工作站等空间受限的处理器散热场景。设计评审时可围绕风量路径、鳍片密度、扣具寿命、噪声控制和维护拆装进行检查:气流应从鳍片间隙顺畅通过,避免叶片下方出现大面积死区;卡扣需具备反复拆装弹性,安装后不得出现明显晃动;叶轮旋转范围内不得有线束或异物侵入。整体模型以常见下压式CPU风冷散热器为对象,清楚表达了风扇、鳍片、扣具与安装空间之间的机械关系,可用于散热结构学习、计算机内部装配校核以及风冷部件方案展示。
