0.91英寸OLED显示模组结构设计

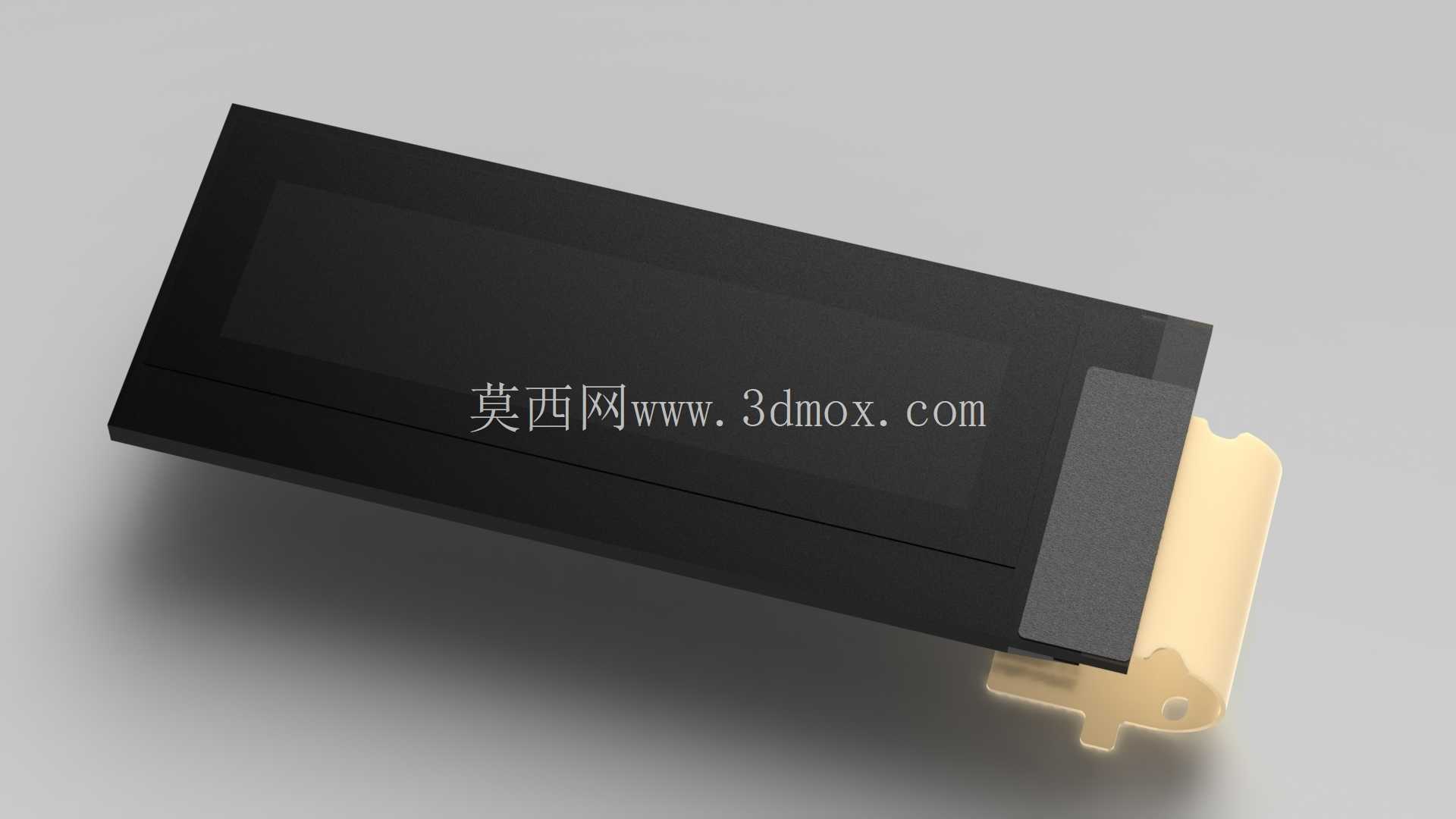

　　在嵌入式手持设备、小型检测仪器、工业控制终端这类对空间占用要求严苛的场景里，小尺寸OLED显示模组的选型与结构适配，往往是整机结构设计里需要反复打磨的环节。这款0.91英寸的OLED显示模组，采用长条形窄边设计，整体外轮廓做了直角切边处理，没有多余的弧形凸起，能最大化利用设备面板的狭长预留空间，避免传统方形显示屏在窄条安装位上出现的空间浪费问题。

　　从实际使用场景来看，这类小尺寸OLED多被用于状态参数显示、简单交互提示，不需要触控层的版本可以把整体厚度压缩到极低水平，这款模组的FPC排线采用侧出式设计，排线延伸方向与模组短边平行，在整机内部布线时，可以顺着设备侧壁走线，不会在屏幕背部占用额外的堆叠空间，对于内部空间寸土寸金的便携检测设备、穿戴式工业终端来说，这种排线布局能大幅降低结构堆叠的难度，不需要为了避让排线额外抬高主板或者调整电池位置。

　　设计这款模组的三维结构时，首先要明确安装边界：模组的有效显示区域位于黑色封装层的中心位置，四周的封装黑边宽度控制在均匀范围内，做面板开孔时需要预留0.1-0.2mm的装配间隙，避免公差累积导致显示区域被面板遮挡。模组背部的金属补强板是结构强度的核心，厚度控制在合理区间，既可以保证FPC排线焊接位置的平整度，避免插拔或者震动时出现焊盘脱落，也不会过度增加整体厚度。

　　在安装固定方式上，这款模组没有预留螺丝孔位，实际装配时多采用双面胶贴合或者侧边卡扣固定的方式，建模时需要在屏幕四周预留点胶或者贴胶的让位空间，胶层厚度建议控制在0.15mm左右，既能保证粘接强度，也不会因为胶层过厚导致屏幕高出面板表面。需要注意的是，模组的FPC排线根部做了应力释放的弯折区设计，建模时要模拟排线弯折后的实际形态，预留足够的弯折半径，避免排线反复弯折后出现线芯断裂的问题，弯折半径不能小于排线厚度的5倍，这是柔性线路板设计里的通用可靠性要求。

　　从功能特性来看，OLED自发光的特性决定了这款模组不需要额外的背光层结构，相比同尺寸的TFT液晶屏，整体厚度可以降低30%以上，同时对比度更高，在工业现场强光环境下也能清晰显示内容，没有背光漏光的问题。做整机结构设计时，不需要为背光模组预留供电线路的额外走线空间，也不用考虑背光层的散热问题，简化了整机的电路与结构设计流程。

　　在做干涉检查时，要特别注意模组侧边的驱动芯片位置，这个区域的元件高度略高于屏幕封装层，设计屏幕压条或者侧边固定结构时，要避开芯片位置，防止压到芯片导致元件损坏或者接触不良。屏幕表面的偏光片是易刮花的部件，建模时要考虑装配过程中保护贴膜的厚度，避免装配工装刮伤偏光片表面，影响最终的显示效果。
