钣金结构CPU防护安装壳体设计

项目分类:通用机械零部件 发布时间:2024-12-05 ID:827723
  • 钣金结构CPU防护安装壳体设计

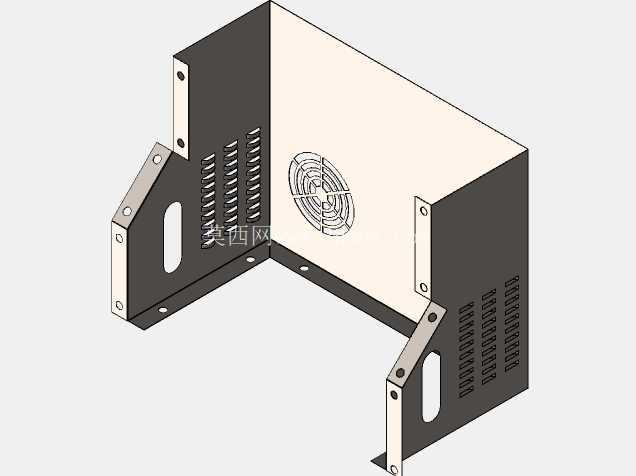

  这款钣金结构的CPU安装壳体,主要面向工业控制场景下的核心运算模块防护需求,常见于嵌入式工控设备、小型集成化测控机柜、生产线边缘计算节点这类对安装空间、散热效率、结构强度有多重要求的应用场景。从实际使用逻辑出发,壳体采用L型折弯一体化成型思路,减少拼接焊缝带来的结构形变隐患,两侧延伸出带安装孔的折弯支耳,支耳上预留的长圆孔可适配安装面的公差偏移,现场装配时无需额外配打孔位,能直接通过螺栓固定在设备机架或者安装背板上,支耳与主壳体之间的三角加强翻边,可抵消设备运输、运行振动带来的连接应力,避免长期使用后安装位松动变形。

  壳体的两个垂直立面分别做了差异化的功能设计,其中一个立面预留了标准轴流风扇的安装位,风扇安装位周围压有密集的通风栅格,栅格采用百叶式冲压成型,既保证通风通流面积满足CPU满负载运行时的散热风量需求,又能阻挡大尺寸杂物进入壳体内部触碰运算模块;相邻立面则冲压了长条型过线孔与多排细密通风栅格,过线孔边缘做了卷边钝化处理,避免穿设供电、通讯线缆时割破线皮造成短路隐患,细密栅格的排布方向顺着设备内部风道走向,可引导气流顺着CPU散热鳍片方向流动,减少风阻乱流带来的散热效率损失。

  从安装边界来看,壳体整体折弯圆角控制在R1以内,贴合安装面的折边做了平面度校形,保证与安装背板贴合间隙不超过0.2mm,避免缝隙过大导致灰尘、切削液雾渗入内部;壳体内部预留的CPU模块安装位,四周留出了3mm以上的安全间隙,可兼容不同厚度的导热垫加装需求,侧壁的固定孔位采用翻边攻丝工艺,无需额外压铆螺母,减少装配工序的同时也避免压铆件脱落造成的内部短路风险。整体结构没有多余的装饰性设计,所有折弯、开孔、冲压特征都服务于安装便捷性、散热可靠性、结构耐用性三个核心需求,适配工业现场复杂的运行环境,可直接作为小型工控设备的核心运算模块承载结构使用,也可根据实际安装的CPU板卡尺寸调整对应开孔位置与壳体进深,适配不同功率等级的运算模块安装需求。
