Custom_MOD设计SFF小型ITX机箱保护壳体

　　这款小型机箱壳体是针对小体积桌面级计算设备打造的承载结构，核心面向紧凑型装机场景设计，适配ITX规格主板与短版显卡、SFX规格电源这类小尺寸硬件，整体容积控制在10L级别，在桌面占用空间远小于传统ATX机箱，适合桌面空间有限、追求极简桌面布局的装机需求，也可作为嵌入式工业计算终端的外装壳体，放置在设备机柜层板、操作台侧方等狭小安装区域。

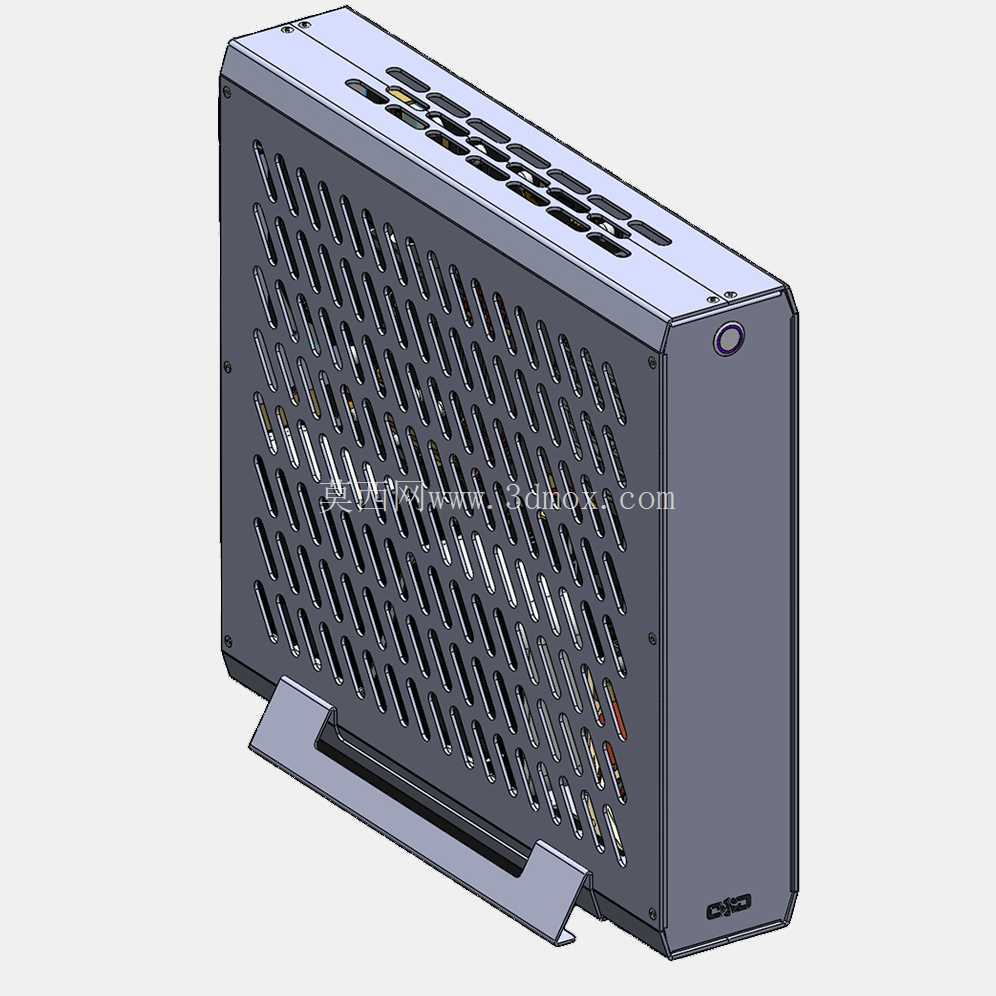

　　从结构功能来看，壳体主体采用拼接式钣金结构，侧板大面积开设有阵列式斜向通风孔，孔型采用长圆孔交错排布，在保证侧板结构刚度的前提下最大化通风开孔率，避免钣金件开孔过多出现翘曲变形的问题，同时斜向孔道可以形成导流效果，让机箱内部硬件产生的热量顺着孔道向外散出，减少气流直吹产生的风噪。壳体顶部同样开设多组横向通风槽，对应内部CPU、显卡散热模块的出风位置，形成下进上出的顺畅散热风道，无需额外加装过多风扇即可满足中端硬件的散热需求。

　　壳体前端仅保留一枚圆形电源按键，没有多余的扩展接口外露，整体外观保持一体化的简洁质感，所有IO接口均布置在机箱后侧对应主板挡板的位置，避免前置接口积灰同时让正面视觉效果更整洁。底部搭配一体折弯成型的L型金属支架，支架与壳体底部通过螺丝固定，形成倾斜支撑角度，让机箱整体向后倾斜一定角度，既可以抬高机箱底部与放置面的间隙，让底部进风更加顺畅，也能让机箱放置时重心更靠后，避免触碰桌面时出现倾倒的问题，支架底部可粘贴防滑胶垫，放置在光滑桌面时不会出现滑移，也能避免金属支架刮花桌面漆面。

　　设计过程中重点控制了各部件的安装边界，壳体内部的硬件安装位做了精准的尺寸限位，主板安装柱的位置严格对应ITX主板的孔位标准，电源安装仓的尺寸适配标准SFX电源的长宽高参数，显卡安装位的长度限制经过反复校核，既保证可以兼容主流短版独立显卡，也不会浪费内部空间造成壳体尺寸冗余。壳体的拼接边采用折弯咬合加螺丝固定的方式，相比传统焊接结构装配难度更低，后期用户拆解维护硬件时只需拧下对应侧板的固定螺丝即可打开壳体，不需要进行破坏性拆解。壳体边角处做了小尺寸倒角处理，避免钣金锐边划伤安装人员或用户，表面采用哑光喷砂处理，不易残留指纹，日常清洁维护更加方便。

　　在实际应用场景中，这款壳体既可以作为家用迷你桌面主机的承载外壳，放置在书房桌面、客厅电视柜旁作为办公、影音娱乐设备的载体，也可以作为工业现场小型工控机的防护外壳，对内部的计算主板、IO板卡起到物理防护作用，阻挡现场的灰尘、碎屑直接接触硬件电路板，提升设备在复杂现场环境下的运行稳定性。相比传统大尺寸机箱，这款小体积壳体的重量更轻，单人即可完成搬运与硬件装配，在需要频繁移动计算设备的场景下使用更加便捷，比如临时展会的演示设备、移动工作站的外装壳体都可以采用这类结构。
