小型密闭式喷砂作业柜结构设计

　　这款小型密闭作业柜主要面向小尺寸工件的表面喷砂处理场景，在五金加工、小型零件修复、首饰加工、模型制作等场景中应用广泛，相比开放式喷砂设备，密闭结构能够有效阻挡磨料飞溅，同时配合内部集尘结构可减少作业过程中的粉尘扩散，适配小批量、多频次的小型工件表面处理需求，无需搭建独立的大型喷砂房，占用空间小，适合小型加工门店、实验室、个人工坊等场地有限的作业环境。

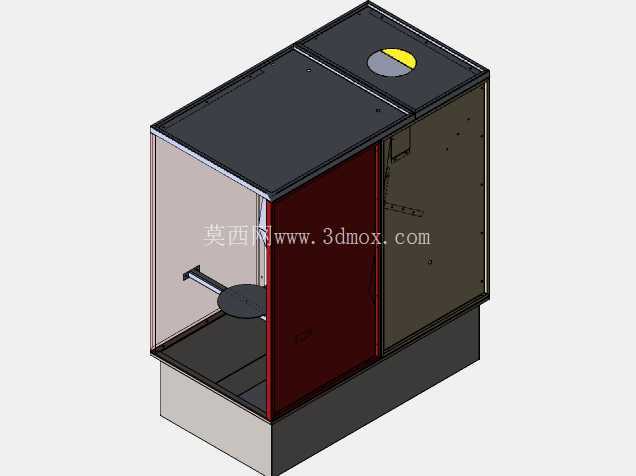

　　从实际功能来看，柜体正面设置透明观察视窗，作业人员可通过视窗实时观察内部喷砂作业状态，视窗采用耐磨透明材质，可抵御磨料长期冲刷产生的划痕影响视线；柜体侧面设置操作孔，配套防护手套安装位，作业人员可将手伸入柜内操作喷砂枪，全程在密闭空间内完成作业，避免磨料与粉尘接触人体。柜体顶部设置操作提示标识位，可标注设备操作注意事项、磨料类型提示等内容，顶部边角做圆弧过渡处理，避免尖锐边角造成磕碰损伤。柜体下部设置磨料收集仓，喷砂作业后散落的磨料可通过底部斜面回流至收集区域，配合回收结构可实现磨料的循环利用，降低耗材消耗成本。

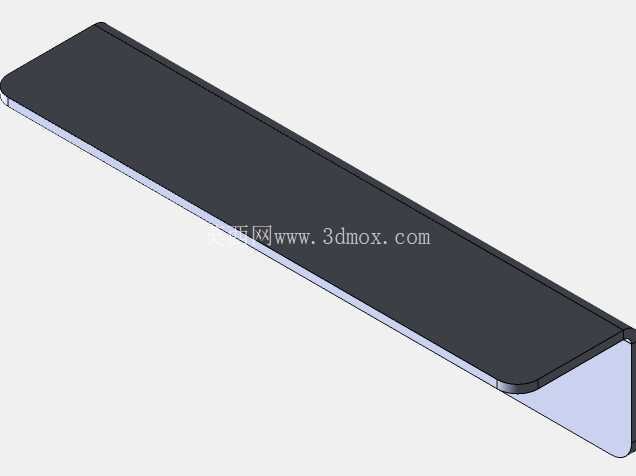

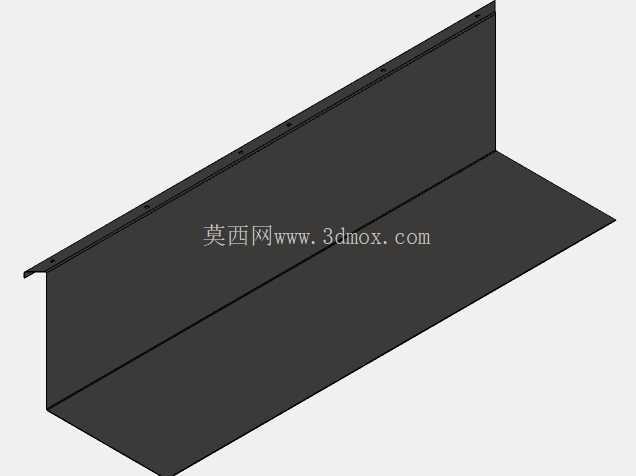

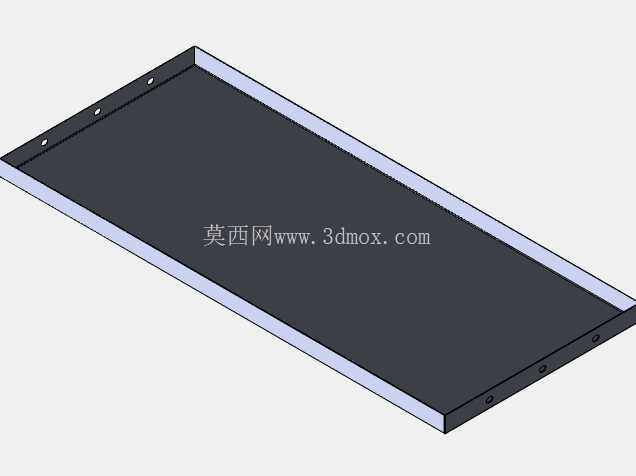

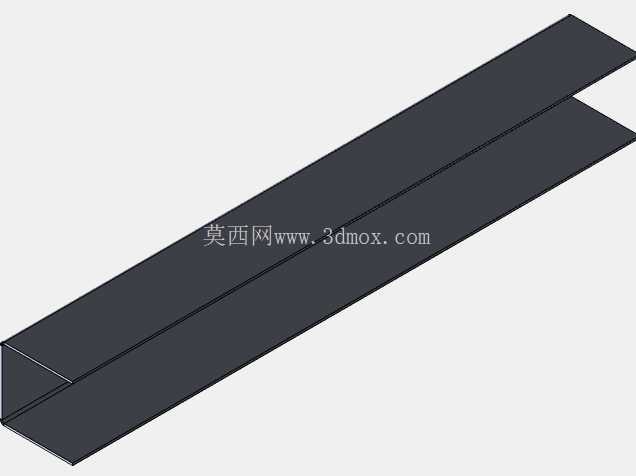

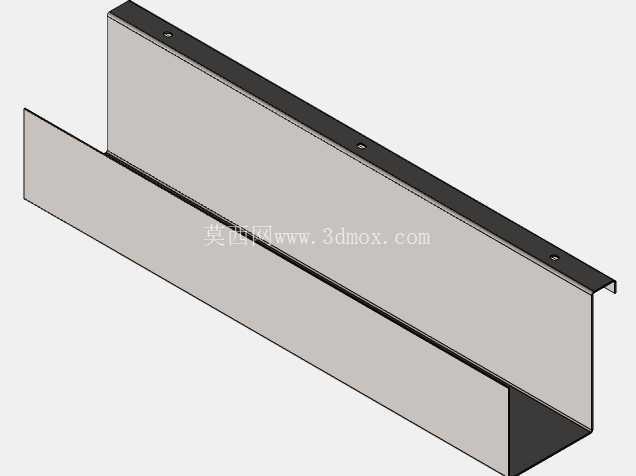

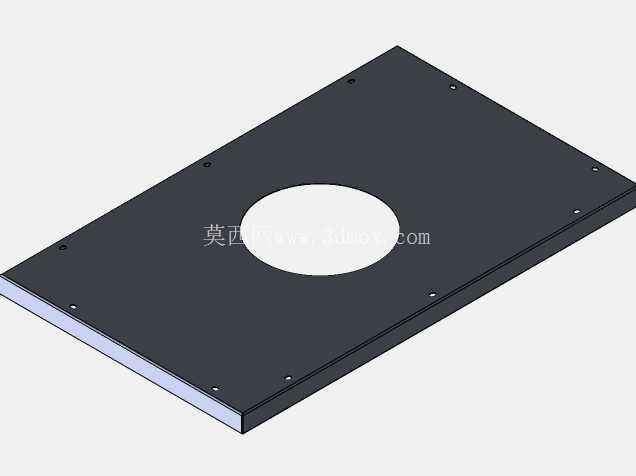

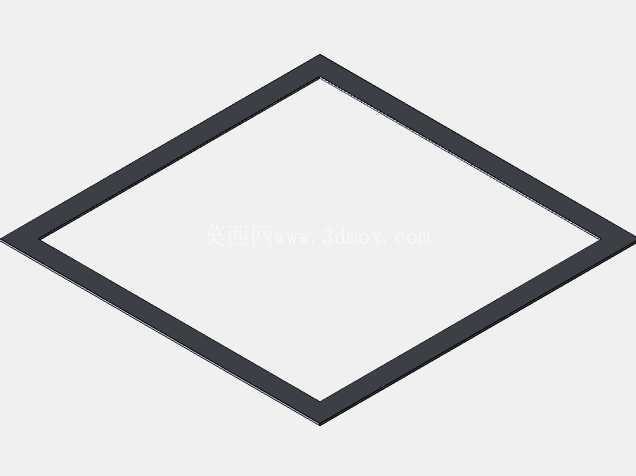

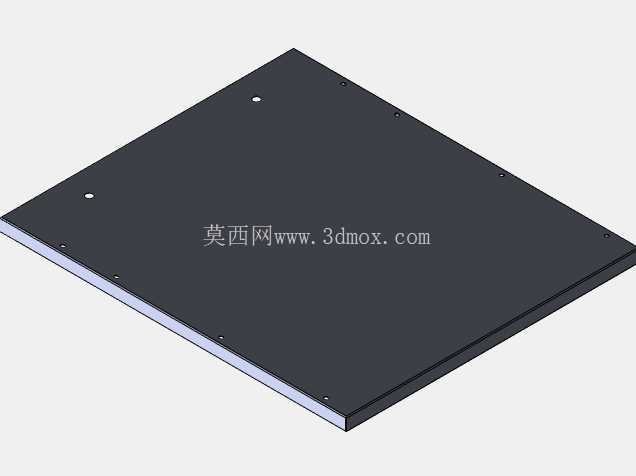

　　设计过程中优先考虑了作业的人机工程学尺寸，操作孔的高度适配多数成年作业人员的站立操作姿态，视窗的倾斜角度匹配人眼观察视角，长时间作业不易产生视觉疲劳。柜体整体采用框架式结构，外部钣金件做折弯拼接处理，接缝处设置密封胶条，防止作业过程中粉尘从接缝处溢出；内部腔体做圆角过渡处理，避免磨料在边角处堆积，便于日常清理维护。柜体侧面设置可开启的检修门，用于设备内部易损件的更换、磨料的补充以及腔体内部的深度清理，检修门采用快拆式锁扣结构，无需额外工具即可快速开启，同时锁扣压紧后可保证门板与柜体之间的密封性能。

　　安装边界方面，这款设备属于台式小型设备，底部为平整的支撑底座，可直接放置在稳固的工作台面上，无需额外的地脚固定，设备整体宽度控制在800mm以内，深度控制在700mm以内，高度控制在1200mm以内，对安装场地的承重要求较低，普通木质工作台即可满足承重需求。设备预留了外部集尘器的连接接口，可根据作业需求外接小型集尘设备，进一步提升柜内粉尘收集效率，接口位置设置在柜体侧后方，不会干扰正面操作空间。内部喷砂枪的安装支架设置在腔体侧部，可根据工件尺寸调整喷枪的固定角度，也可手持操作完成复杂曲面工件的表面处理，腔体内置的工件转台可承载5kg以内的小型工件，转动过程中可实现工件全周的均匀喷砂处理，转台表面做防滑耐磨处理，长期受磨料冲刷也不易出现锈蚀或磨损凹陷。

　　柜体的门板采用不同颜色的钣金区分功能区域，深红色区域为常闭的操作腔体主面板，深灰色区域为可开启的检修门板，不同色块的区分可帮助操作人员快速识别可操作区域，降低误操作概率。所有钣金边缘均做折边钝化处理，没有裸露的锋利切口，设备组装完成后所有外表面均无尖锐凸起，符合小型加工设备的安全设计要求。电气控制元件全部集成在柜体顶部的独立腔体内，与喷砂作业腔体完全隔离，避免磨料和粉尘进入电气腔造成元件短路或磨损，控制按钮设置在顶部腔体的侧面，操作时无需弯腰即可完成设备启停、照明开关等操作，柜内顶部设置LED照明模块，光线可直接照射到作业区域，避免视窗反光影响观察效果。
