光驱位双离心风扇安装导风适配构件

　　在台式机硬件改装的实际场景中，不少追求极致散热性能的用户会利用机箱闲置的前置5.25英寸光驱插槽拓展散热风道，常规的光驱位散热配件多为直吹式轴流风扇架，风压不足且难以匹配高转速离心风扇的出风角度，无法将气流精准导向CPU供电模块、主板VRM区域这类高热密度部件，尤其在处理器超频至5GHz以上的工况下，传统直吹方案的散热冗余量明显不足，很容易出现供电区域温度过高触发降频的问题。这个适配构件的核心作用，就是填补闲置光驱位安装空间与双离心风扇安装需求之间的结构间隙，将两个离心风扇的出风方向做定向引导，让高压气流直接覆盖处理器周边的发热区域，避免气流在机箱内部无规则耗散，提升散热效率。

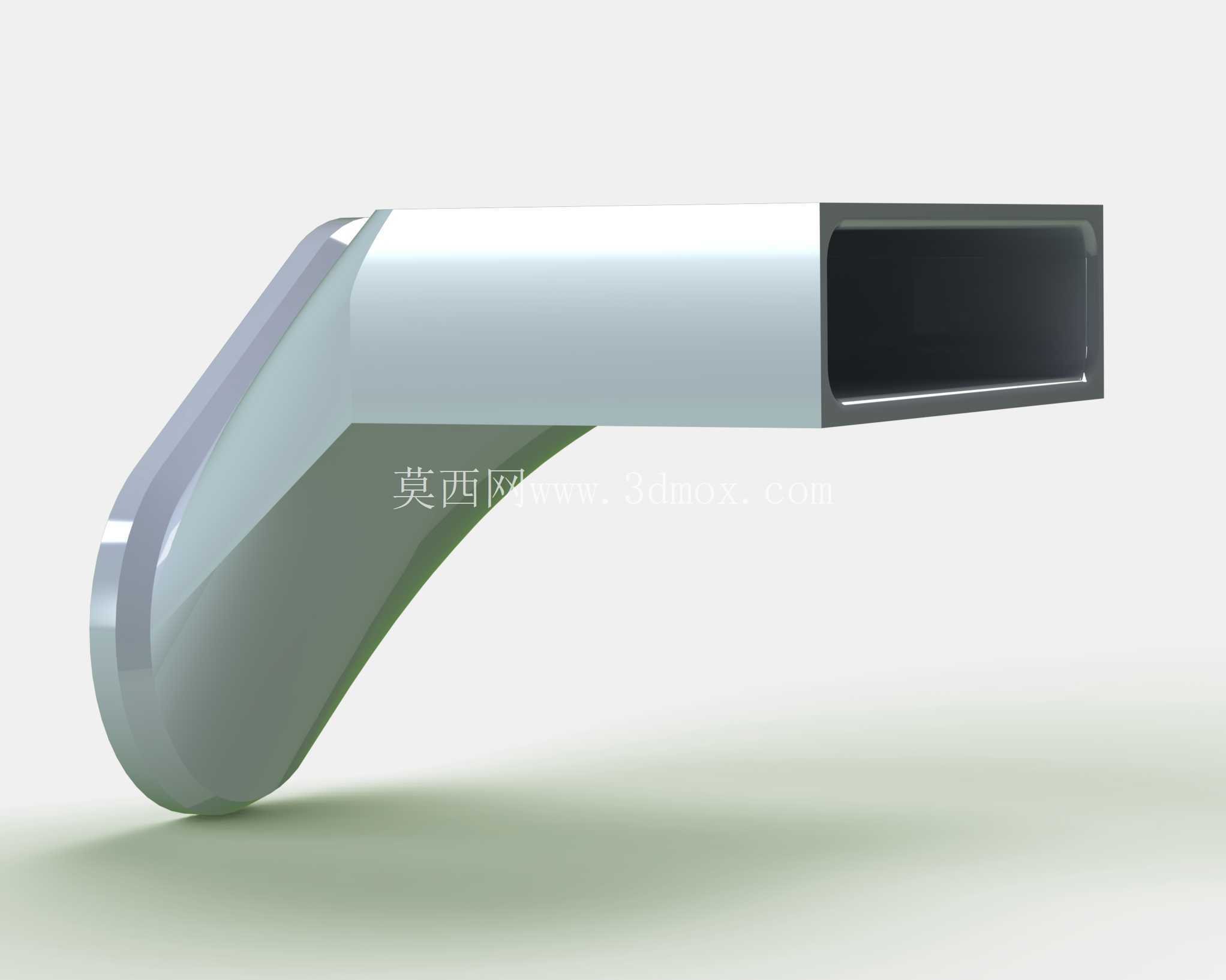

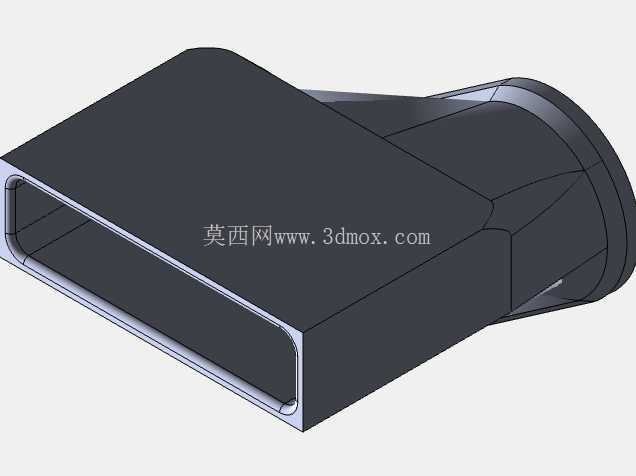

　　从结构设计来看，构件整体采用一体化变径风道结构，一端为匹配标准5.25英寸光驱插槽的矩形安装段，外形尺寸严格遵循光驱位的通用安装边界，宽度146mm、高度41mm，插入深度控制在120mm以内，不会与机箱内部的硬盘架、主板供电线材产生干涉，矩形段的外壁做了0.2mm的拔模斜度，既方便3D打印后的脱模处理，也能让构件插入光驱位后保持适度的过盈配合，不需要额外打螺丝就能实现初步固定，安装时只需要在两侧对应光驱固定孔的位置预留M3螺丝过孔，就能和机箱原有安装位完全兼容。

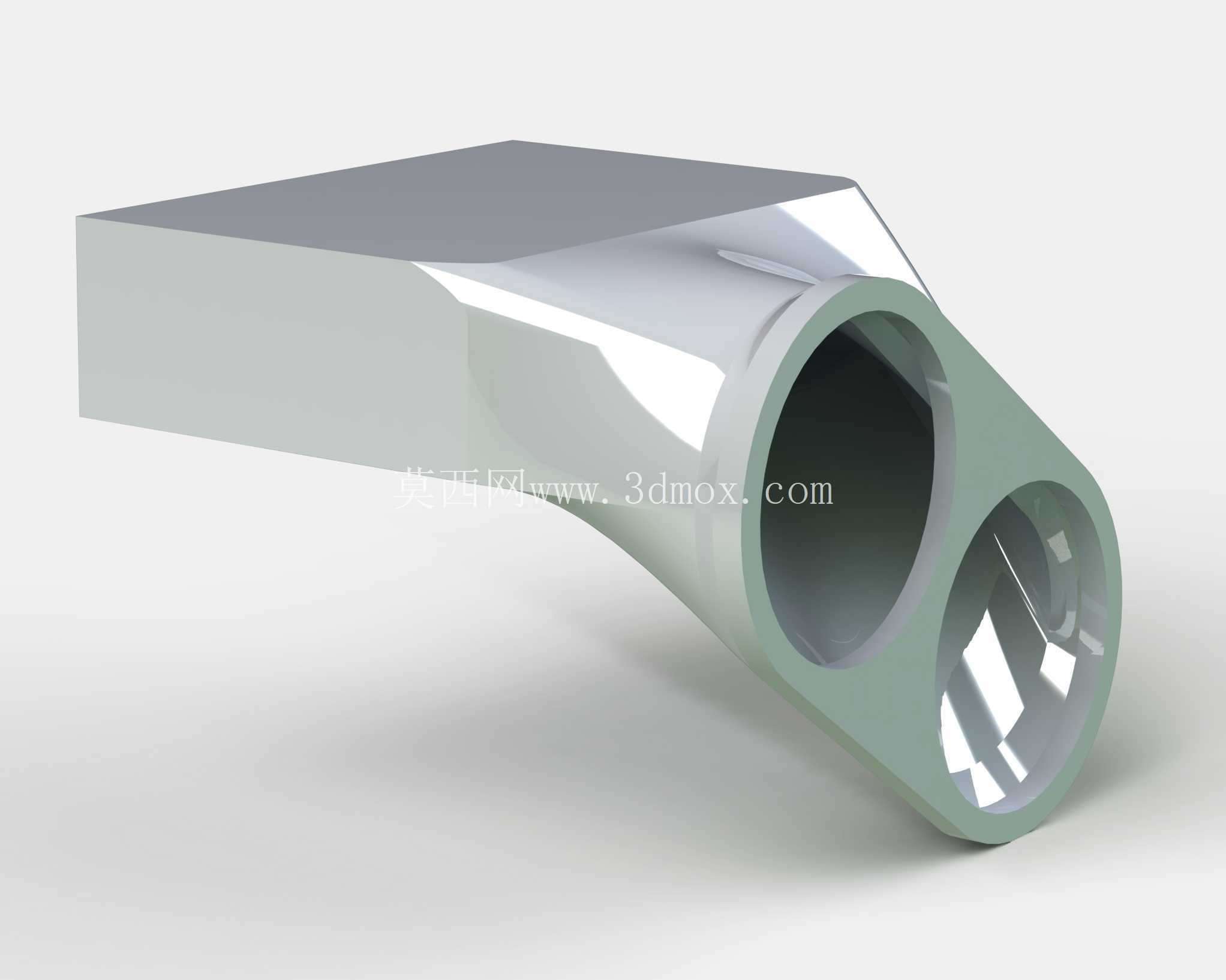

　　构件的另一端为两个平行布置的圆形风扇对接段，内径尺寸匹配40mm规格离心风扇的出风口，两个接口的中心距按照常用双离心风扇的安装孔位做了精准对齐，接口边缘做了1.5mm宽的定位止口，风扇安装时可以直接卡入止口定位，不需要反复调整对齐位置，止口外侧预留2mm的法兰边，方便用扎带或者耐高温双面胶对风扇做辅助固定，避免高转速下风扇出现震动位移。风道内部的过渡段做了平滑的弧面导流设计，没有直角转折结构，尽可能降低风阻，减少气流在风道内部的涡流损耗，让离心风扇输出的高压气流可以顺畅地从矩形进风端输送到圆形出风端，根据实际流道模拟测算，这种弧面过渡相比直角转折结构能降低18%左右的风阻，相同风扇转速下出风口的风压可以提升12%左右。设计过程中充分考虑了3D打印的工艺特性，整个构件没有悬空超过45度的结构，打印时不需要添加额外支撑，减少后期支撑拆除的工作量，也避免支撑残留影响风道内壁的光滑度，壁厚统一设置为2mm，既保证足够的结构强度，安装风扇时不会出现壁面变形，也能控制打印耗材的用量，采用常规PLA或者PETG耗材打印就可以满足使用需求，不需要使用高强度工程耗材。

　　在实际安装使用时，只需要先将两个离心风扇固定在构件的圆形接口端，将风扇的供电线顺着构件侧面的预留走线槽引出，再将整个组件从机箱前面插入闲置的光驱位，对齐机箱两侧的固定孔位拧上固定螺丝，最后将风扇供电接口接在主板对应的风扇插针上即可，安装完成后，离心风扇从机箱前部吸入冷空气，经过风道导流后直接吹向处理器供电区域和CPU散热塔的侧面，弥补塔式散热器侧方风量不足的问题，在处理器高负载超频运行时，可以有效降低供电模块的工作温度，减少因为过热导致的性能降频，同时因为构件完全填充了光驱位的安装间隙，不会出现气流从缝隙漏流的问题，相比直接将风扇固定在光驱位格栅处的 makeshift 方案，风道的密闭性更好，散热效率提升更明显。另外，构件的矩形安装段前端可以根据用户需求加装防尘网固定槽，方便用户自行粘贴防尘滤网，减少灰尘进入机箱内部的量，延长硬件清灰维护的周期，整体结构没有易损部件，一次打印完成就可以长期使用，不需要后续的维护调整。
