正十二面体几何结构实体造型设计

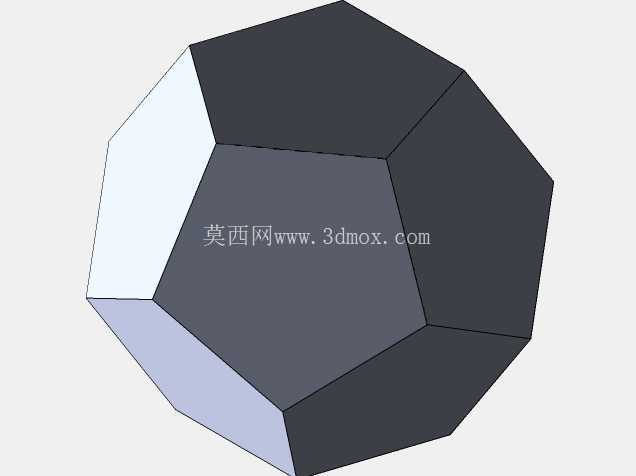

　　在机械结构设计与几何验证领域，正多面体类实体常作为几何基准验证件、教学演示载体以及特殊流道、均压腔体的结构原型使用，本次完成的正十二面体实体造型，完全遵循正多面体的几何构成逻辑，所有相邻面的二面角保持一致，各正五边形面的边长、内角参数完全统一，不存在面与面之间的拼接错位、角度偏差问题，可直接用于几何公差验证、空间结构教学演示，也可作为特殊均压腔体、多通连接结构的基础原型做进一步结构拓展。

　　从实际工程应用场景来看，这类规整多面体结构可覆盖多个领域的使用需求：在流体控制领域，可基于该实体做空腔化处理，在每个正五边形面的中心位置加工接口，形成多通路均压腔体，接入减压阀、稳压阀组的测试回路中，让各个通路的流体压力在腔体内充分均衡，消除单路进液带来的压力紊流，保证阀件压力测试数据的稳定性；在机械加工的几何精度验证环节，该实体可作为三坐标测量机的标准验证件，通过测量各个面的平面度、相邻面的二面角、顶点到几何中心的距离一致性，来校验测量设备的空间定位精度；在工业设计领域，该实体可作为特殊外形的产品外壳原型，比如多面安装的传感器外壳、多方向信号发射的通讯模块壳体，每个平面都可独立安装功能元件，无需额外加工安装基准面。

　　整个造型的设计过程完全贴合机械建模的实操逻辑，没有采用直接插入多面体 primitive 的快速生成方式，而是从单平面草图开始逐步构建，保证每一步特征都具备可编辑、可参数化调整的属性。首先选定顶面作为初始草图基准面，绘制正五边形轮廓，将五边形的内角约束为标准108度，给定初始边长参数后，通过拉伸凸台特征生成初始实体，再通过拔模特征调整侧面的倾斜角度，让相邻面的二面角匹配正十二面体的标准角度值；之后以初始实体的侧棱为基准，创建辅助中心线，从棱边中点指向实体几何中心，基于该中心线绘制第二个正五边形草图，通过几何约束让新草图的边与已有实体的棱边完全重合，保证拼接处无间隙、无重叠，再通过拉伸凸台生成第二个面组；重复该特征构建流程，逐个生成所有正五边形面组，过程中不断校验每个面到几何中心的垂直距离，确保所有面的位置度一致，最后通过合并特征将所有面组整合为单一实体，再对所有棱边做统一的微小圆角处理，避免锐边在加工、搬运过程中出现磕碰损伤。

　　从外形尺寸与安装边界来看，该实体的外接球直径可根据实际使用需求做参数化调整，当前造型的顶点到几何中心的距离保持统一，相邻顶点之间的棱边长度一致，整体结构完全对称，任意一个正五边形面都可作为安装基准面放置在工作台或安装基板上，放置后实体的重心与几何中心重合，不会出现倾斜、倾覆问题；若作为安装基准使用，选定基准面后，其余11个面相对于基准面的角度、位置完全固定，可直接在对应面上加工安装孔、走线槽或流体通道，无需额外做角度定位计算。实体的整体结构为实心结构，若需做轻量化处理或腔体改造，可直接通过抽壳特征设定统一壁厚，所有面的壁厚保持一致，不会出现局部壁厚过薄导致的结构强度不足问题；棱边的圆角参数可根据加工工艺调整，若采用3D打印工艺制作，可适当增大圆角值减少支撑材料的使用，若采用CNC铣削加工，可保留较小圆角匹配铣刀的加工半径，减少后续打磨工序的工作量。

　　在结构特性上，该正十二面体具备极高的结构对称性，所有方向的结构刚度一致，承受外部冲击载荷时，应力可通过相邻的面均匀分散，不会出现局部应力集中的问题，若作为承压腔体使用，内部充压时各个面承受的压力载荷均匀分布，相比方形腔体可有效降低边角处的应力集中系数，提升腔体的承压能力。在建模过程中所有特征都保留了完整的参数关联，调整初始正五边形的边长参数时，整个实体的所有面、棱边、顶点位置都会自动更新匹配，无需逐个修改特征参数，可快速适配不同尺寸的使用需求，比如作为教学模型使用时可缩小尺寸方便手持演示，作为阀组均压腔体使用时可放大尺寸匹配管路通径要求。
