正八面体几何结构实体造型设计

　　在流体控制类阀门的内部流道优化、阀芯结构迭代以及教学演示教具的开发场景中，规则多面体结构的应用十分广泛，正八面体作为柏拉图立体中具备高度中心对称性的典型结构，常被用作减压阀等调压类阀门内部导流、扰流元件的基础构型参考，也可作为几何建模教学中拔模、拉伸特征操作的典型练习载体。从实际工程应用来看，这类对称多面体结构在阀腔内可以实现流体的均匀分流，避免局部涡流造成的压力脉动，提升调压过程的稳定性，同时对称的受力结构也能让元件在承受交变流体压力时载荷分布更均匀，减少局部应力集中带来的疲劳损耗。

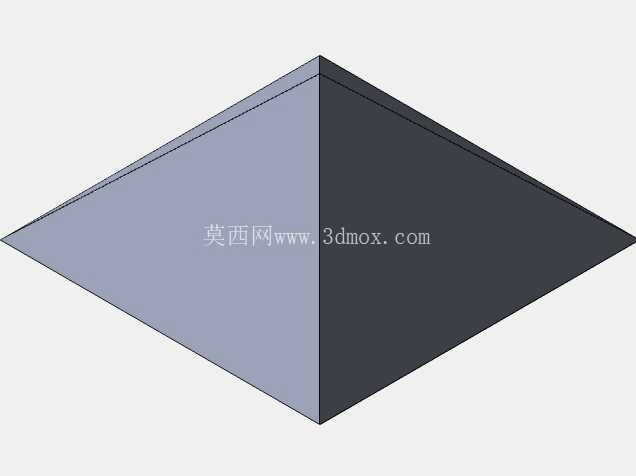

　　本次造型设计从顶面基准面开始搭建，首先在选定的草绘平面上绘制正方形轮廓，将正方形的边长设定为100mm，保证基础轮廓的尺寸精度，为后续特征操作提供稳定的草绘参照。完成草绘后启动凸台拉伸特征，在第一拉伸方向上启用拔模功能，将拔模角度设置为45度，让拉伸生成的侧壁沿着拉伸方向形成均匀的锥度，保证这一侧的面与顶面基准形成固定的夹角；随后切换到第二拉伸方向，同样将拉伸的深度尺寸设置为100mm，匹配第一方向的尺寸参数，同时将该方向的拔模角度也调整为45度，让两个方向拉伸生成的锥面在空间中精准交汇，最终形成八个等边三角形围合而成的封闭正八面体实体。

　　从结构特性来看，该构型所有的棱边长度一致，所有相邻面的夹角完全相同，中心到各个顶点、各个面的距离均相等，这种极致的对称特性让它在作为阀内导流元件使用时，不需要额外做方向定位，任意角度安装都能实现一致的流体导向效果，大幅降低装配环节的对位难度，减少装配误差带来的性能偏差。在尺寸边界上，该实体的整体外接轮廓在三个正交方向上的最大尺寸均保持一致，安装时可以根据阀腔的内部空间预留对应的安装间隙，不需要针对某一个方向做额外的尺寸避让，适配性更强。

　　在建模逻辑上，这种双向拉伸加双向拔模的操作方式，相比逐个绘制三角形面再缝合生成实体的方式，特征树更简洁，后续修改参数时只需要调整草绘正方形的边长、两个方向的拉伸深度以及拔模角度，就可以快速生成不同尺寸、不同锥度的变体结构，比如调整拔模角度就可以改变八面体的尖锐程度，适配不同流道的扰流需求；调整拉伸深度就可以生成拉长或者压扁的变体八面体，适配不同通径的阀腔安装空间。从实体的物理属性来看，均匀的壁厚（如果做空心结构的话）或者实心结构的质量分布均匀，在作为运动阀芯使用时，动平衡性能更好，阀门动作过程中不会因为偏心造成卡滞，提升调压动作的响应速度和运行稳定性。

　　在实际生产加工环节，这种对称结构的装夹定位也更便捷，无论是采用机加工方式还是3D打印方式制作原型，都可以通过一次装夹完成多个面的加工，减少装夹次数带来的形位误差，加工完成后的检测环节也可以通过对称度检测快速判断加工精度，不需要针对每个面做单独的复杂测量，提升生产和检测的效率。在教学场景中，这个建模案例可以帮助初学者快速掌握草绘尺寸约束、拉伸特征的双向设置、拔模特征的参数调整等基础操作，理解对称结构的建模思路，为后续复杂阀类零件的建模打下基础。
