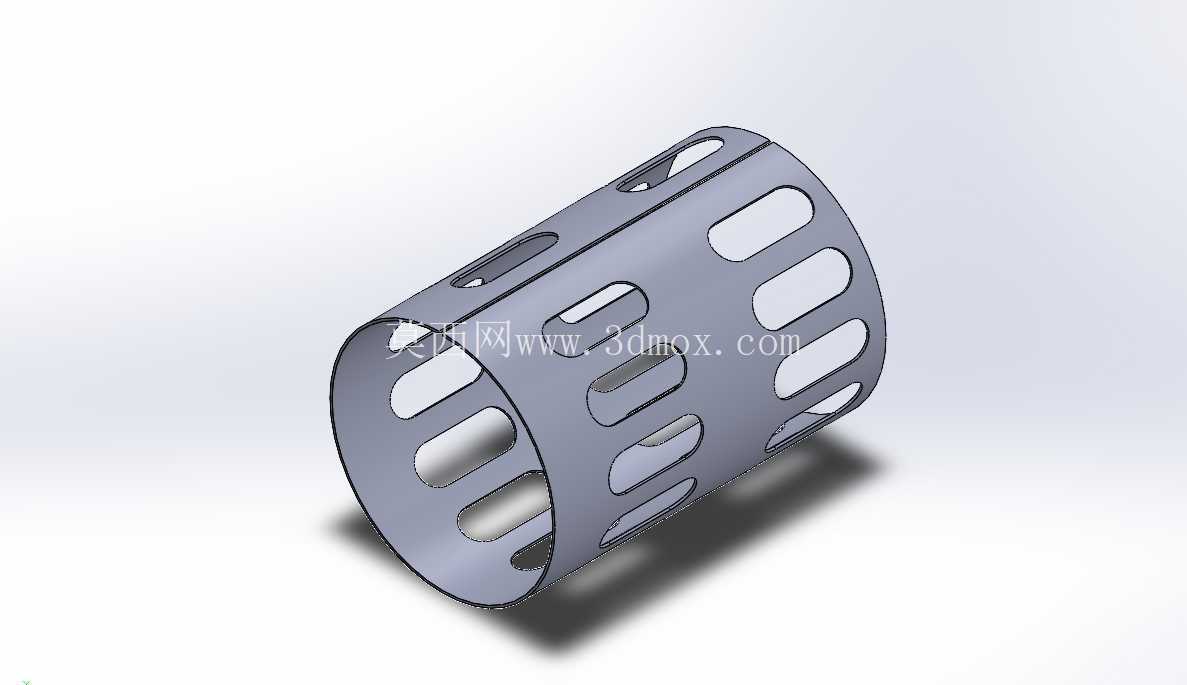

带阵列长圆孔的筒状钣金防护套筒结构

　　这类带规则阵列长圆孔的筒状钣金件，在流体控制类设备的外围防护、通风散热场景中应用十分广泛，常见于气动回路、低压流体输送管路的配套防护结构，也可作为小型动力部件的外围护罩使用，核心作用是在不遮挡流体流通、热量散出路径的前提下，为内部核心构件提供物理防护，避免外部杂物磕碰、灰尘直接侵入核心工作区域。从实际使用场景来看，这类构件多装配在阀体、小型气动元件的外侧，安装时通常通过筒身两端的翻边结构与设备基座的定位槽配合，不需要额外设计复杂的连接结构，依靠钣金自身的弹性形变就能完成卡接定位，拆装维护的效率很高，适合需要频繁检修内部元件的工位使用。

　　从功能特性上看，筒身均匀排布的长圆孔并非随意设计，首先是平衡了防护强度与通风减重的需求：整面封闭的筒状钣金虽然防护性更好，但会大幅增加构件自重，同时阻断内部元件的散热路径，而长圆孔的排布方向顺着筒身轴向延伸，既可以保证筒身圆周方向的结构刚性，避免受径向挤压时出现严重形变，又能让空气顺着轴向的开孔形成流通通道，带走内部元件工作时产生的热量；其次这类开孔也能作为流体泄压的辅助通道，当内部出现轻微压力波动时，部分介质可以通过开孔均匀泄出，避免封闭筒内形成压力差导致构件变形。设计这类钣金件时，首先要确认内部被防护构件的最大外径，筒身的内径要预留0.8-1.2mm的装配间隙，避免装配时出现卡滞，同时要考虑钣金折弯、卷圆过程中的材料回弹量，通常1mm厚度的冷轧钢板卷成该直径的筒状时，回弹角度在2-3度左右，下料时要提前对卷圆弧度做补偿，避免成型后筒身直径超差。

　　关于外形尺寸与安装边界的考量，这类筒状构件的轴向长度要完全覆盖内部核心元件的工作区域，两端超出被防护元件端面的距离控制在5-8mm即可，过长会额外占用设备的安装空间，过短则会出现防护盲区。筒壁上的长圆孔开孔边缘要做去毛刺处理，避免装配时划伤操作人员或者损坏内部元件的连接线、密封件，开孔距离筒身边缘的最小距离不能小于1.5倍的板材厚度，防止卷圆成型时开孔边缘出现撕裂、起皱的缺陷。卷圆成型后的筒身接缝处采用碰焊连接，焊接后要对焊疤做打磨整平处理，保证筒身外圆的圆度误差不超过0.5mm，避免安装时与周边配合件出现干涉。另外在排布长圆孔时，要注意相邻两排开孔的位置错开，不要让开孔的应力集中线连成一条直线，否则筒身受径向力时很容易沿着开孔连线的位置出现弯折变形，通常相邻两排开孔的周向错位距离控制在孔距的二分之一，就能有效分散结构应力，提升构件的整体抗形变能力。这类钣金件不需要做额外的表面喷涂处理，若使用在有轻度腐蚀的环境中，可以选择镀锌板材直接加工成型，减少后续表面处理的工序成本，同时镀锌层的防锈能力也能满足多数工业场景的使用需求。
