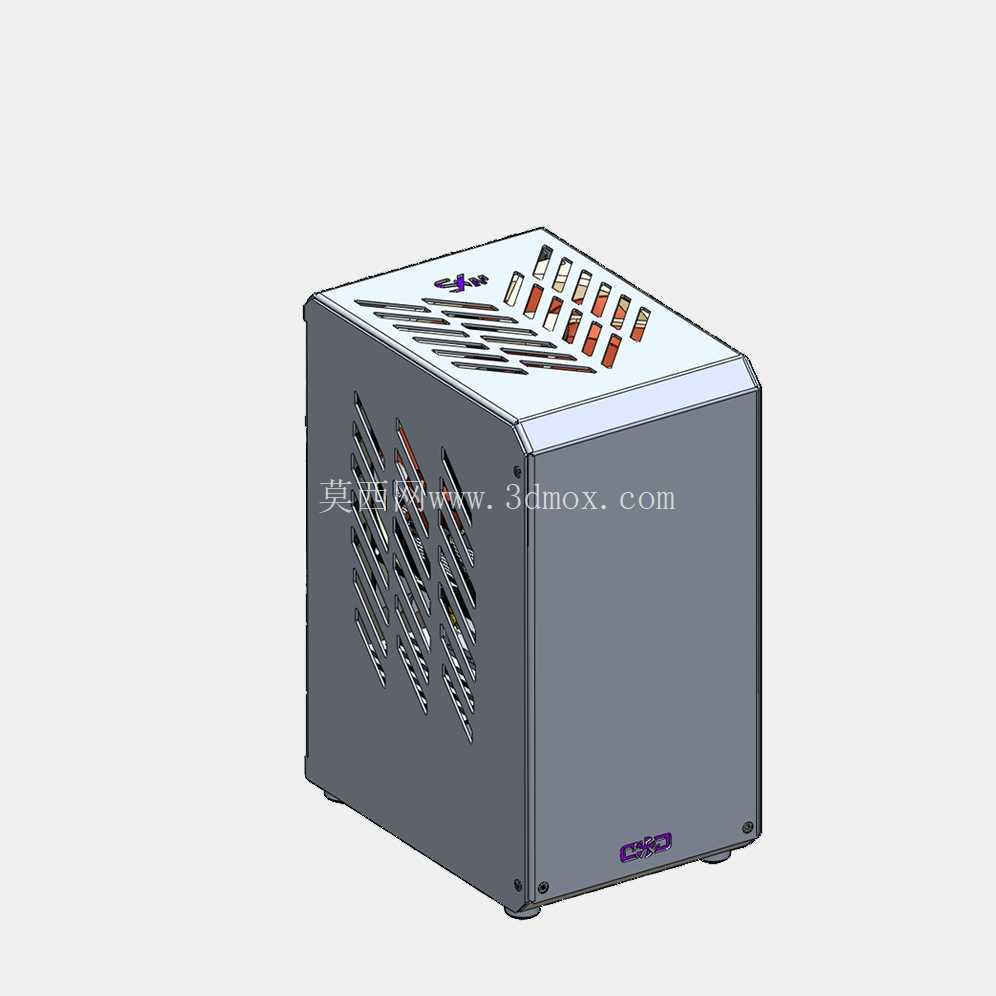

SXM1定制款小型SFF设备保护壳体结构

　　这款小型SFF设备保护壳体，主要面向紧凑型工业控制模块、迷你嵌入式计算单元的安装防护场景，在工业现场的分布式控制节点、小型设备旁置运算单元、桌面级测试工位配套设备等场景中，能够为内部核心板卡、供电模块、信号转接组件提供可靠的物理防护，同时兼顾紧凑空间下的散热需求与安装适配性。从实际使用角度出发，这类小体积壳体的设计核心是在有限的内部容积里，平衡板卡安装空间、散热风道走向、外部接口避让以及结构强度之间的矛盾，很多现场应用场景里没有多余的机架安装位，需要壳体直接放置在操作台旁、设备侧方的狭小空隙里，因此外形的规整度、边角的防护处理、底部的防滑固定结构都需要在设计阶段做充分考量。

　　从结构设计思路来看，这款壳体采用立方体基础构型，六个面的功能划分非常明确：顶面预留多组不同规格的接口开孔与状态指示灯位，能够直接对应内部板卡的外接接口排布，不需要额外做转接延长，减少信号损耗的同时也压缩了整体占用空间；侧面采用阵列式通风格栅设计，格栅的开孔方向顺着内部空气对流的走向布置，既能够保证自然散热状态下的空气流通效率，又能避免大尺寸异物直接进入壳体内部触碰板卡，格栅的冲压成型结构也能在不额外增加壳体壁厚的前提下，提升侧面钣金的结构刚性，减少运输、安装过程中侧面受挤压产生的形变。壳体的边角做了小圆弧过渡处理，避免尖锐边角在安装维护过程中划伤操作人员，底部预留了四个嵌入式的防滑脚垫安装位，既可以直接放置在平面上使用，也可以根据安装需求替换成固定脚座，适配壁挂、侧装等不同的安装方式。

　　在安装边界的考量上，这款6.3L容积的壳体，内部净空间经过精准核算，能够兼容标准尺寸的Mini-ITX规格核心板、小功率供电模块以及配套的存储扩展组件，内部预留的走线槽位能够将供电线、信号线分开排布，减少线路之间的信号干扰；壳体的拼接采用卡扣加隐藏式螺丝的固定方式，外表面没有突出的螺丝头，整体外观更加规整，同时拆卸维护时只需要拧下底部的固定螺丝就能打开上盖，不需要借助特殊工具，方便现场运维人员快速检修内部组件。顶面的接口开孔按照常用的工业接口排布做了分区，电源接口、通讯接口、信号输入输出接口分区域布置，接线时不会出现接口之间互相遮挡的情况，每个开孔边缘都做了卷边处理，避免穿线时割伤线缆绝缘层，提升长期使用的可靠性。

　　从实际工况适配的角度，这款壳体的钣金厚度选型兼顾了重量与强度，整体重量控制在合理范围内，单人即可完成搬运与安装，壳体表面采用哑光耐磨涂层处理，在工业现场多粉尘、偶尔有液体飞溅的场景下，只需要用干布擦拭就能清理表面污渍，涂层不容易被刮花脱落，长期使用也能保持外观的完整性。散热设计上除了侧面的格栅开孔，顶面也预留了辅助通风的开槽，当内部模块功耗较高时，可以在顶面开槽位置加装超薄静音风扇，形成下进上出的散热风道，不需要对壳体做二次加工就能提升散热能力，适配不同功耗等级的内部组件安装需求。壳体前部预留了品牌标识的内嵌安装位，不会因为标识粘贴突出影响壳体的整体平整度，也方便不同应用场景下做标识替换。
