紧凑型SFF迷你ITX机箱保护壳体结构设计

　　这款紧凑型SFF保护壳体主要面向小体积桌面PC装机场景，适配ITX规格主板的安装需求，整体容积控制在7.5L级别，在极小的空间内统筹了硬件安装、散热通风、接口拓展的多重需求，适合桌面空间有限、追求紧凑装机方案的硬件搭建场景，也可作为小型嵌入式工控设备的外置防护壳体使用，能够在办公桌面、机柜浅层安装位、小型设备操作台等空间局促的场景下完成硬件承载功能。

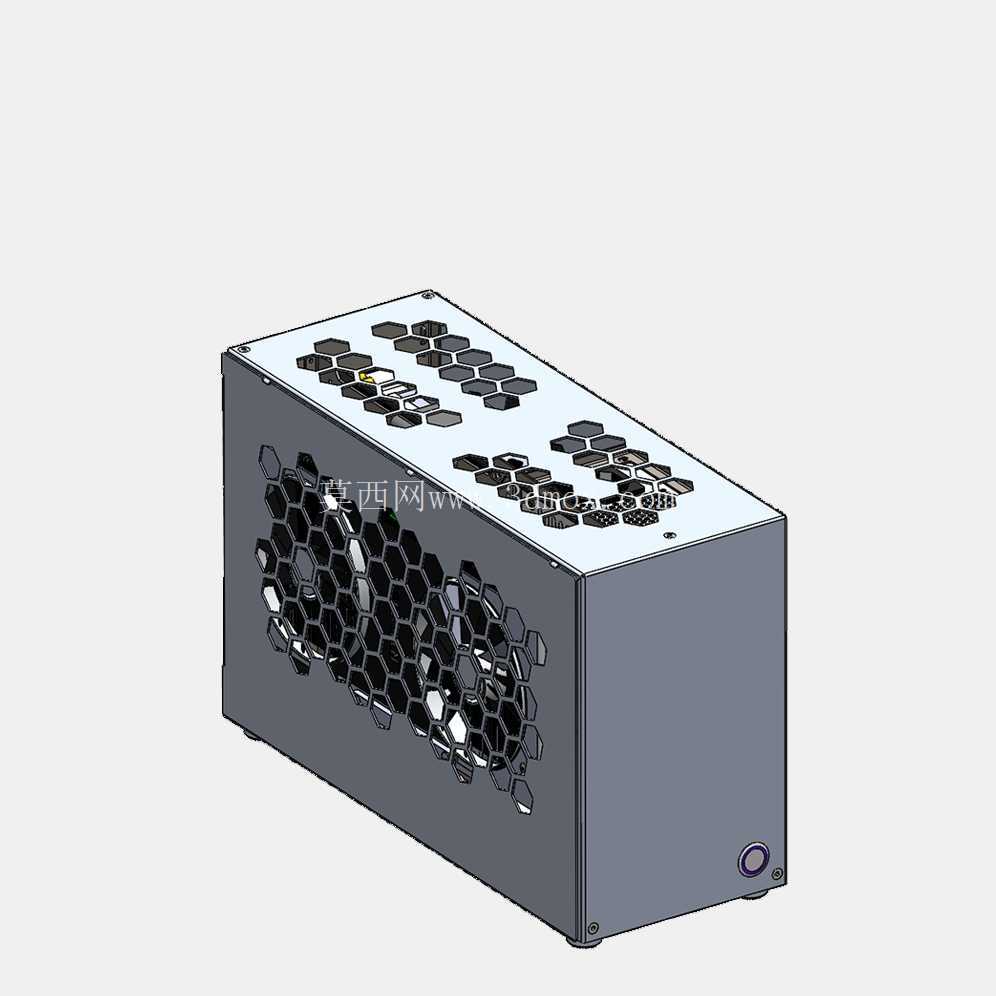

　　从结构设计思路来看，壳体采用分体式拼接结构，主体分为侧围框架、顶部盖板、底部安装座三个主要部分，各部件通过边角处的隐藏式螺丝完成紧固，既保证了整体结构的连接强度，也避免了外露连接件破坏外观整体性。顶部盖板区域做了阵列式通风开孔设计，开孔形状采用长圆形与六边形组合排布，在保证盖板结构刚性的前提下，最大化通风通流面积，适配顶部排风的散热风道布局，能够让机箱内部硬件产生的热量快速从顶部排出，避免热量在密闭腔体内堆积。侧面区域设置了大面积六边形蜂窝状通风网孔，网孔区域对应内部散热风扇的安装位，蜂窝结构本身具备优异的结构力学性能，在同等开孔率下比普通圆孔、方孔的抗形变能力更强，能够有效避免壳体受外力挤压时发生凹陷变形，同时大尺寸的通风区域可以保证外部冷空气顺畅进入机箱内部，形成前后、上下贯通的散热风道，满足高功耗硬件运行时的通风需求。

　　在安装边界设计上，壳体内部预留了标准ITX主板的安装螺柱位，螺柱位置严格遵循ITX板型的孔位规范，能够兼容绝大多数市售17*17cm规格的ITX主板；电源安装位适配SFX规格小尺寸电源，安装区域设置了定位挡边与减震胶垫安装位，能够减少电源运行时的震动传递到壳体产生共振噪音；显卡安装区域做了长度限位设计，在紧凑容积下尽可能兼容短尺寸独立显卡的安装，同时预留了显卡供电线的走线路径空间，避免线材挤压硬件影响安装。底部安装座设置了四个防滑脚垫安装位，脚垫采用内嵌式安装设计，既可以抬高壳体保证底部进风空间，也能避免壳体放置时刮花桌面，同时脚垫的减震材质可以吸收内部风扇、硬盘运行产生的微小震动，提升放置稳定性。

　　壳体的边角处做了小半径圆角过渡处理，避免尖锐边角在安装、搬运过程中造成磕碰划伤，同时也让整体外观更显精致。侧面靠下位置预留了外置功能按键的安装孔位，可适配电源开关、重启按键、状态指示灯的安装需求，孔位尺寸做了公差配合设计，能够保证按键安装后无松动、卡滞问题。壳体表面采用哑光磨砂处理工艺，既可以减少使用过程中的指纹、划痕残留，也能避免光滑表面产生的反光干扰，适配不同风格的桌面使用环境。

　　在结构强度校核层面，设计阶段针对侧板通风区域、顶部盖板承重位置做了受力优化，蜂窝网孔的筋条宽度经过反复调整，在保证通风效率的同时，能够承受日常使用中顶部放置小型外设、搬运过程中握持受力的强度需求，不会出现正常使用下的结构形变。各拼接面的连接位设置了定位止口，装配时可以快速对齐各部件位置，降低装配难度，同时止口结构可以填充拼接缝隙，避免灰尘从拼接缝隙进入壳体内部，也能减少内部噪音从缝隙向外传递，提升整体的密闭隔音效果。

　　从实际使用场景拓展来看，这款壳体除了作为桌面迷你PC机箱使用外，也可通过调整内部安装孔位，作为小型NAS存储设备、软路由设备、迷你工控主机的防护外壳使用，通用的安装孔位设计预留了一定的改造空间，能够满足不同用户的个性化改装需求。壳体的整体外形规整，无外凸的结构部件，可以方便地放置在桌面角落、显示器支架下方、机柜层板等位置，不会因为外形不规则浪费安装空间，适配多种狭小安装场景的使用需求。
