威图机柜通风用百叶式风扇过滤装置

　　做电气柜结构设计的工程师基本都接触过这类通风过滤组件，尤其是做威图柜兼容配套的项目里，这类部件是柜内散热回路里的基础标配。很多刚入行的设计师容易把它当成普通的通风百叶，实际在成套柜的热设计环节里，这个部件的选型、安装位置、开孔匹配度，直接影响柜内散热效率和防护等级达标情况。

　　从实际应用场景来看，这类组件主要用在各类工业控制柜、变频柜、PLC柜、伺服驱动柜的柜体侧壁，当柜内安装有变频器、伺服驱动器、大功率继电器这类持续发热的元器件时，单靠柜体自然散热无法满足元器件工作温度要求，就需要加装带过滤功能的风扇组件，通过强制对流把柜内的热空气排出，同时阻挡外界环境里的粉尘、絮状物、蚊虫进入柜内，避免积灰导致的元器件绝缘下降、散热片堵塞、触点接触不良等问题。在纺织车间、木工车间、多粉尘的机加工车间这类工况下，过滤层的作用甚至比风扇本身的通风量更重要，一旦过滤结构设计不合理，用不了两三个月柜内就会积满絮状灰尘，很容易引发设备故障。

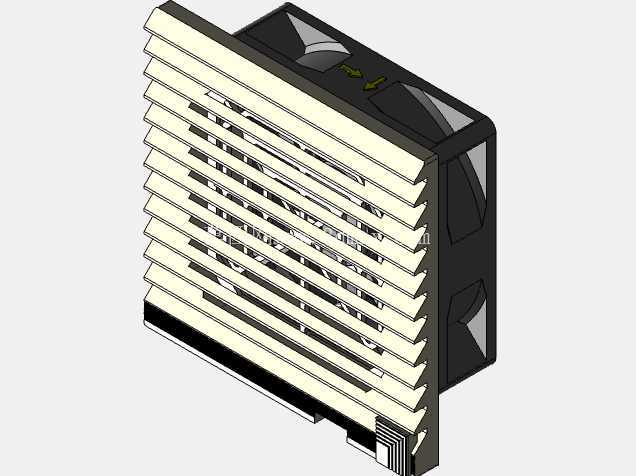

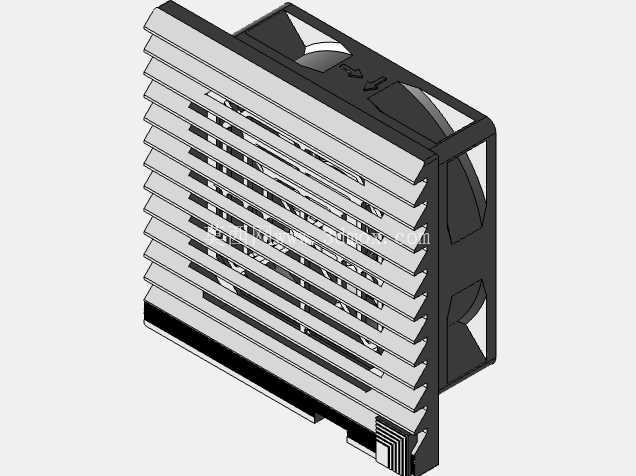

　　从功能特性上看，这个组件是一体化结构，外侧是带倾斜百叶的防护面，百叶的倾斜角度是经过设计的，既能保证通风通流面积足够，又能防止垂直下落的水滴、飞溅的液体直接进入柜内，配合过滤棉层可以达到IP54左右的防护等级，满足大多数工业现场的柜体防护要求。内侧是和轴流风扇匹配的安装位，不需要额外做风扇固定支架，直接把对应尺寸的轴流风扇卡装在组件内部即可，装配效率比单独采购百叶和风扇再自行拼接高很多。组件的边框做了加强筋设计，安装后不会因为长期受风扇振动出现边框变形、和柜体贴合不严密的问题，过滤棉采用抽拉式结构，后期维护的时候不需要把整个组件从柜体上拆下来，只需要抽出外侧的百叶挡片就可以更换过滤棉，日常运维的工作量很小。

　　设计思路上，这个组件完全遵循威图柜的安装规范做的适配，整体外框尺寸是116.5x116.5，对应的柜体开孔尺寸是标准的方孔，不需要做异形开孔，现场安装的时候用标准的开孔工具就能一次加工完成，安装孔位的间距和威图原装配件完全通用，不管是新柜组装还是老柜改造替换，都可以直接安装，不需要额外改孔。边框的厚度做了精准控制，安装后外侧百叶和柜体外壁基本齐平，不会突出太多影响柜体周边的设备布置，内侧的深度也控制在合理范围，不会和柜内靠近侧壁安装的线槽、元器件产生干涉。百叶的叶片间距做了优化，既不会因为间距太小导致通风阻力过大，降低风扇的实际送风效率，也不会因为间距太大让大颗粒的杂物直接穿过百叶接触到过滤棉，延长过滤棉的更换周期。

　　安装边界方面，这个组件适合安装在柜体侧壁的下部或者上部，做下进风上出风的散热回路时，下部进风位装这个组件，上部对应位置装同规格的排风过滤组件，就能形成完整的对流通道，安装的时候要注意组件和柜体壁面之间要贴密封泡棉，避免粉尘从安装缝隙里进入柜内，固定螺丝的扭矩不能太大，不然会把塑料边框压变形，导致密封失效。如果是在户外柜体上使用，还要注意安装位置避开雨水直接冲刷的方向，虽然百叶有防水设计，但长期被高压水枪冲或者暴雨直淋的话，还是有进水的风险。建模的时候要注意，这个组件的安装面是和柜体壁完全贴合的，装配约束的时候要把贴合面的基准选对，不要出现组件嵌入柜体或者和柜体留缝隙的情况，过滤棉部分可以做简化的薄体特征，不需要做纤维细节，不然会占用太多装配体的文件内存，影响大装配体的打开和操作流畅度。另外要注意，这个组件的内侧风扇安装位是适配标准尺寸轴流风扇的，建模的时候要提前留好风扇的安装空间和接线的走线间隙，不要出现装配时风扇和组件内壁干涉的问题。
