BGA DDR5内存芯片植球定位治具结构

　　在电子制造与芯片返修工序中，BGA封装器件的植球、焊接定位一直是影响良率的核心环节，这款针对DDR5内存芯片设计的定位治具，正是为解决批量植球时的对位偏移、锡球大小不均、芯片移位等常见工程问题开发的结构件。从实际产线应用场景来看，该治具可适配DDR5规格BGA封装内存芯片的植球作业、回流焊前定位、芯片引脚检测定位等多个工序，不管是小批量的研发样板焊接，还是返修台的单颗芯片重植作业，都能提供稳定的定位基准，避免人工对位带来的误差。

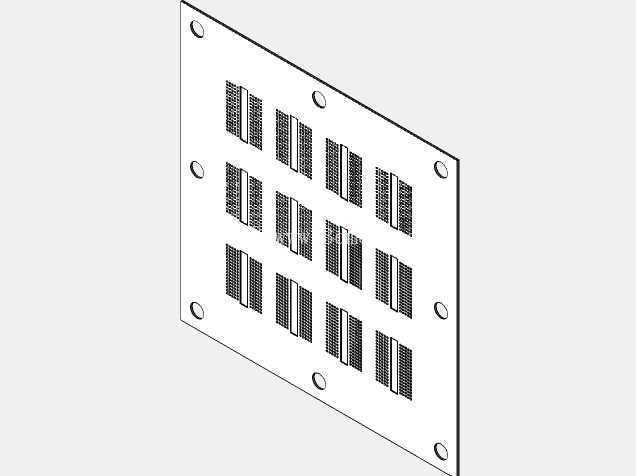

　　从功能特性上看，治具本体采用平板式结构，板面根据DDR5 BGA芯片的引脚阵列分布，加工有对应矩阵式漏孔，漏孔的孔径、孔位公差严格匹配DDR5芯片的锡球直径与引脚间距，植球时锡膏或锡球可通过漏孔精准落在芯片焊盘上，不会出现相邻焊盘连锡、锡球偏位的问题。治具边缘设置的多个定位孔，可与植球台的定位销精准配合，安装时只需将定位孔对准销柱推入即可完成固定，无需反复调整位置，单次装夹时间可控制在数秒内，大幅提升单工序作业效率。板面的多组阵列槽位设计，可同时完成多颗DDR5芯片的植球定位，适配批量作业需求，槽位的深度根据DDR5芯片的封装厚度设计，芯片放入后表面与治具板面齐平，刮锡时不会出现锡膏厚薄不均的情况。

　　设计思路上，这款治具优先考虑了作业中的对位便利性与长期使用的耐磨性，整体采用平直的矩形板状结构，没有多余的异形凸起，加工时可通过一次铣削完成基准面加工，保证板面平面度控制在合理公差范围内，避免因板面翘曲导致漏孔与焊盘错位。定位孔的位置选择在治具的边角区域，不会与中间的芯片放置槽位产生干涉，同时孔位做了倒角处理，安装时定位销可顺畅导入，不会出现卡滞、刮蹭治具表面的情况。漏孔的加工采用高精度钻孔工艺，孔壁光滑无毛刺，锡球落下时不会被孔壁毛刺卡滞，保证每个焊盘的锡球量一致，回流焊接后焊点高度均匀，不会出现虚焊、假焊的问题。槽位的边角做了微小的圆角处理，芯片放入时不会刮蹭芯片封装边缘，避免对芯片本体造成物理损伤。

　　从安装边界与外形尺寸来看，治具的整体长宽尺寸匹配常规通用植球台的工作台面安装范围，厚度根据常用刮锡刀的作业高度设定，刮锡时刀片可平稳贴附在治具表面移动，不会出现刀片跳动、锡膏溢出槽位的问题。定位孔的孔径与通用植球台的定位销直径采用间隙配合，配合间隙控制在小公差范围内，既保证安装拆卸顺畅，又不会出现治具横向窜动的情况。板面的槽位间距根据单颗DDR5芯片的封装尺寸预留了足够的操作空间，取放芯片时镊子可顺畅伸入槽位边缘，不会碰到相邻槽位的芯片或锡膏。治具的四个边角做了钝化处理，没有尖锐棱角，作业人员操作时不会被边角划伤，符合工装治具的安全设计要求。

　　在实际使用过程中，该治具可兼容不同品牌的DDR5 BGA封装内存芯片，只要芯片的封装尺寸、引脚阵列与槽位匹配即可直接使用，无需额外调整结构。植球完成后抬起治具时，板面的平面度可保证锡球不会被带起偏移，芯片可直接连同锡球一起移入回流焊设备完成焊接。长期使用后，若漏孔出现轻微磨损，只需重新打磨基准面、修正漏孔精度即可重复使用，无需整体更换治具，可有效降低工装耗材成本。针对返修场景下单颗芯片的重植需求，也可单独使用对应槽位完成定位，无需在整个板面铺满锡膏，减少锡膏的浪费。治具表面做了光滑处理，残留的锡膏可通过专用清洗剂快速擦拭干净，不会在板面或孔壁残留污渍，避免后续使用时残留的锡渣堵塞漏孔，影响植球精度。
