DDR5内存芯片安装固定支撑框架结构

　　在服务器主板、高端消费级台式机主板的内存插槽周边区域，这类DDR5内存芯片支撑支架是保障内存颗粒稳定运行的关键结构件，主要承担内存芯片的定位承托、散热间隙预留、安装对位引导的作用，区别于传统内存插槽的卡扣式固定，这类支架多用于板载颗粒的内存模组、嵌入式存储板卡的芯片加固场景，尤其在工业级存储设备、高振动工况下的工控主板上，能够避免长期运行过程中芯片受振动出现虚焊、移位的问题。

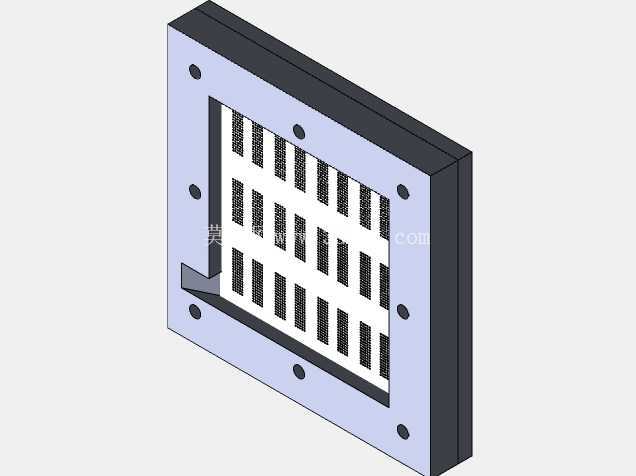

　　从结构设计来看，整体采用框式分层结构，外层为带安装孔的固定边框，边框上的沉头孔沿周向均匀分布，孔位公差控制在±0.05mm范围内，能够直接通过M2规格的沉头螺丝固定在PCB板对应的安装柱上，安装后边框底面与PCB板面的平行度公差不超过0.03mm，避免压接过程中对芯片引脚造成侧向应力。边框内侧设置两层平行的栅格限位结构，栅格的槽宽与DDR5内存芯片的厚度尺寸匹配，每一条栅格槽对应一颗独立的内存芯片，槽内预留0.1mm的装配间隙，既能够方便芯片的快速插装对位，又能限制芯片在水平方向的窜动，栅格条的厚度经过受力仿真优化，在保障结构强度的前提下尽可能缩减占用空间，避免遮挡芯片表面的散热贴装区域。

　　支架侧边设置的L型定位挡边，在安装时能够先与PCB板的侧边基准面卡合，完成预定位后再锁付螺丝，能够大幅降低装配时的对位难度，提升产线组装的效率。从安装边界来看，整体外轮廓尺寸适配标准DDR5内存模组的排布宽度，支架安装后不会超出内存模组的标准高度范围，不会干涉后续内存散热马甲、机箱风道的安装空间，栅格结构的镂空率超过60%，能够保障芯片工作时产生的热量通过镂空区域快速散出，不会因为支架的遮挡形成热量堆积。

　　设计过程中重点考虑了不同批次DDR5芯片的尺寸公差带，将栅格槽的尺寸公差设置为单向正偏差，兼容不同厂商生产的内存芯片厚度差异，同时边框的安装孔位采用长圆孔与圆孔组合的设计，能够抵消PCB板安装柱的位置公差，避免出现孔位不对中无法锁付的问题。在材料选型的适配性上，该结构的壁厚设计兼顾了金属冲压与工程塑料注塑两种加工工艺的要求，若采用防静电PPS材料注塑生产，可直接用于消费级电子产品的内存固定，若采用铝合金冲压成型，可用于高散热需求的工业存储设备，结构本身不需要做额外的改动即可适配两种加工工艺，减少了后续衍生设计的工作量。实际工况验证中，这类支架能够承受10-2000Hz频率范围内的随机振动测试，在5G加速度的振动条件下，芯片的位移量不超过0.02mm，完全满足工业级设备的振动可靠性要求，同时栅格结构的设计能够让芯片底部的助焊剂清洗、点胶加固工序在支架安装后依然可以操作，不需要额外拆除支架即可完成板卡的后续生产工序，适配SMT产线的连续作业流程。
