GDDR5显存颗粒BGA封装结构三维建模

　　在消费级与专业级图形计算硬件的设计链路中，显存颗粒作为图形核心与帧缓存之间的高速数据交互载体，其物理结构的精准建模直接影响PCB布局布线的合理性、焊接工艺的可实现性以及后期散热模组的匹配度。本次构建的GDDR5 SGRAM颗粒模型，完全遵循JEDEC标准中GDDR5显存的BGA封装物理规范，还原了量产颗粒的真实外部特征与安装边界。

　　从实际应用场景来看，这类GDDR5显存颗粒广泛部署在桌面级独立显卡、专业图形工作站加速卡、嵌入式GPU计算模块、高性能游戏主机主板等硬件上，承担着纹理数据、帧缓存数据、通用计算临时数据的高速读写任务，单颗粒位宽通常为32bit，多颗并联即可组成高带宽显存系统，是图形硬件中除GPU核心外占PCB面积最大、对信号完整性要求最高的元器件之一。

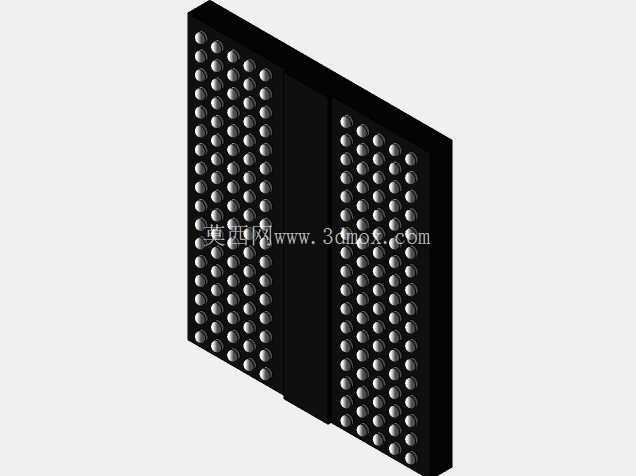

　　模型的设计思路完全围绕硬件结构设计的实际需求展开，没有做冗余的外观美化，所有特征均服务于工程应用：首先是封装主体的尺寸控制，严格按照量产GDDR5颗粒的标称外形尺寸构建，长宽方向的公差控制在±0.1mm范围内，厚度方向区分了塑封主体高度与锡球顶点高度，能够直接导入PCB设计软件做碰撞检查，避免后期组装时出现散热片压接不实、颗粒与周边电容电阻干涉的问题。其次是底部BGA锡球阵列的还原，完全复刻了GDDR5颗粒的球脚定义排布，锡球直径、球间距、阵列缺口位置均与实物一致，结构工程师在做PCB焊盘设计时，可以直接参考模型的球脚位置调整焊盘尺寸与钢网开口，不需要额外查阅封装手册核对尺寸，大幅减少前期设计的核对工作量。

　　从功能特性对应的结构设计来看，模型还原了颗粒顶部的平整塑封表面，这一区域是显存颗粒与散热导热垫直接接触的部位，建模时保证了顶面的平面度，没有做多余的凹凸纹理，能够直接用于散热模组的间隙计算：工程师可以根据颗粒顶面与GPU核心顶面的高度差，选择对应厚度的导热硅胶片，避免因间隙计算偏差导致导热垫过厚压紧力不足、或者过薄压碎颗粒的问题。颗粒两侧的预留空间也按照实物做了还原，对应PCB布线时的电容放置区域，模型导入装配环境后，可以直接检查周边去耦电容的高度是否超出颗粒顶面，避免组装时电容与散热结构产生干涉。

　　在安装边界的处理上，模型明确标注了颗粒的禁布区范围：封装本体外侧0.5mm范围内不允许放置高度超过1mm的元器件，底部锡球区域的焊盘边缘与周边走线的间距满足高速信号的阻抗控制要求，这些细节都是实际硬件量产中反复验证过的设计边界，能够帮助结构工程师在前期布局阶段就规避可制造性问题。不同于外观展示类的模型，这个GDDR5颗粒模型的所有尺寸特征都对应量产实物的工程要求，既可以用于显卡、计算板卡的整机结构装配验证，也可以作为教学案例帮助电子结构方向的从业者理解BGA封装存储器件的设计要点，在做硬件方案的三维堆叠设计时，也能直接调用该模型做空间堆叠的可行性评估，不需要重新从零开始绘制封装结构，有效缩短前期方案设计的周期。

　　实际工程应用中，很多初级工程师在做显存相关的硬件设计时，容易忽略颗粒厚度与锡球高度的差值，导致散热设计出现偏差，或者在布局时把去耦电容放得离焊盘过远影响信号质量，这个模型在构建时就把这些容易出错的边界特征做了明确的实体还原，使用者在装配过程中就能直观发现空间冲突，不需要等到打样阶段才暴露问题。另外模型的塑封主体做了适度的细节简化，去掉了对结构设计没有影响的丝印字符纹理，既保证了模型的轻量化，不会占用过多的装配文件资源，又完整保留了所有与结构设计、安装、散热相关的关键特征，完全满足结构设计阶段的使用需求。
