DDR5内存芯片安装固定支撑框架结构

　　在消费级与服务器级电子硬件的组装、测试环节中，内存类芯片的可靠固定是保障信号传输稳定、避免硬件物理损伤的核心前提，这款针对DDR5规格内存芯片设计的支撑框架，主要应用于内存模组的测试治具、嵌入式硬件的板载固定场景以及高频内存散热组件的配套安装结构中。从实际使用场景来看，DDR5内存芯片相较上一代DDR4产品，运行频率更高、芯片排布密度更大，工作过程中产生的热流密度也有明显提升，传统的卡扣式固定结构容易在长期热胀冷缩循环中出现应力松弛，导致芯片与金手指接触面出现虚接、偏移，这款框架式支撑结构正是针对这一痛点完成的结构优化。

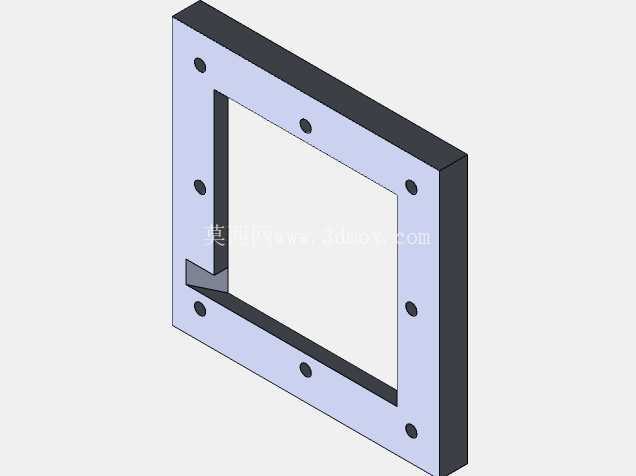

　　从功能特性上看，该结构采用回形框体的主体设计，框体内侧预留的限位台阶刚好与DDR5内存芯片的边缘尺寸匹配，安装时芯片可直接嵌入台阶形成的限位槽内，无需额外设置定位销即可完成X、Y两个轴向的自由度约束，框体上均匀分布的8个安装孔位，对应标准内存模组的固定孔距，既可以通过螺丝将框架与PCB板锁紧，也能配合快拆压扣实现测试场景下的快速装拆。框体的厚度方向做了差异化设计，与芯片接触的内侧台阶厚度控制在1.2mm，刚好承托芯片的底部边缘，不会遮挡芯片表面的散热贴装区域，外侧的框体主体厚度为3mm，为整体结构提供足够的刚性支撑，即使在螺丝锁紧时也不会出现框体变形挤压芯片的问题。

　　设计思路上，这款结构没有采用一体全包的罩式设计，而是选择了开放式的框体结构，一方面是为了给芯片表面的散热片、导热垫预留足够的安装空间，避免框架与散热组件产生结构干涉，另一方面开放式结构能够让芯片周围的空气形成自然对流通道，降低结构本身对散热效率的影响。在安装边界的处理上，框体的外侧边缘做了0.5mm的倒角处理，既可以避免安装过程中锐边划伤操作人员或PCB板上的贴片元件，也能在自动化装配线上为机械臂的抓取动作提供导向，减少对位偏差。框体左下角设置的内凸挡边，是针对DDR5芯片防呆设计做的匹配结构，安装时只有芯片的防呆缺口与该挡边对齐才能顺利嵌入框架，从物理层面杜绝了芯片装反的可能，这一细节在批量组装场景中能够大幅降低人工装错的概率。

　　从尺寸适配性来看，该框架的内框尺寸严格匹配JEDEC标准规定的DDR5内存芯片外形公差范围，单边间隙控制在0.1mm以内，既不会因为间隙过小导致芯片嵌装困难，也不会因为间隙过大出现芯片晃动的问题。安装孔的位置度公差控制在0.05mm以内，能够与市面上主流的DDR5内存测试座、板载固定位完全兼容，不需要额外做孔位修改即可直接替换原有固定结构。框体的材质选型上默认采用常用的结构件材料参数设计，既可以使用铝合金材质做轻量化处理，满足便携测试设备的减重需求，也可以使用防静电POM材质加工，满足电子车间防静电的使用要求，结构本身不需要做额外修改即可适配不同材质的加工工艺。

　　在实际测试场景中，这款支撑框架还可以配合下压式散热模组使用，框体的上表面平面度控制在0.02mm以内，能够为散热模组的压合提供均匀的支撑面，避免散热片压合时出现倾斜导致芯片局部受力过大的问题。相比传统的粘胶式固定方式，这种螺丝锁紧的框体结构可以反复拆装使用，不会在芯片或PCB板上残留胶渍，也不会因为粘胶老化导致固定失效，在需要反复插拔测试的内存验证环节，能够大幅降低治具的维护成本。针对高密度排布的多芯片内存模组场景，该框架的外侧边缘做了错位避让设计，相邻两个框架并排安装时不会出现结构干涉，最小中心距可以控制在18mm以内，能够满足服务器内存模组上多芯片紧密排布的安装需求。
