树莓派4官方外壳配套夹式三脚支架

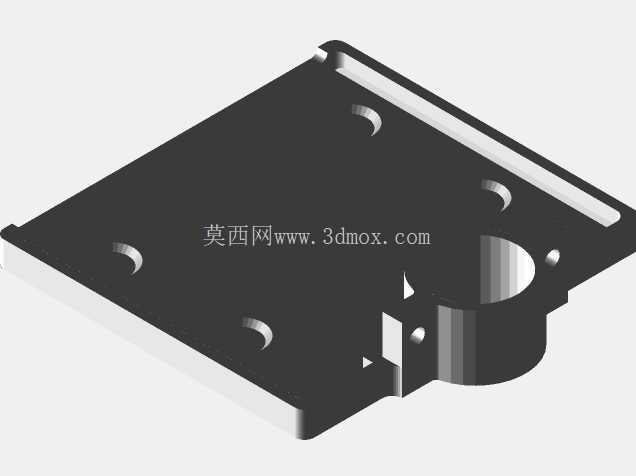

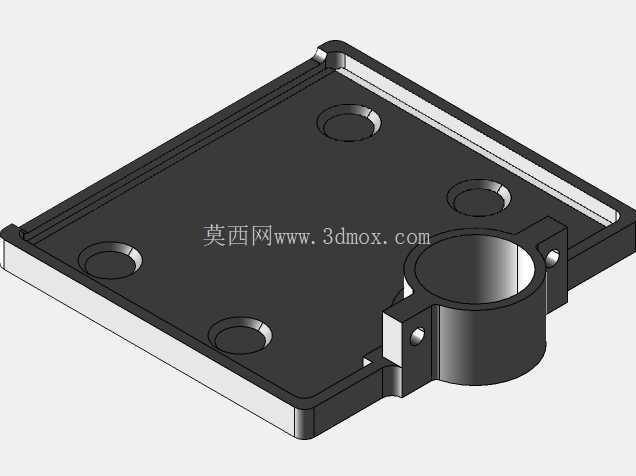

　　这款夹式安装支架的设计初衷，是解决树莓派4搭配官方保护壳使用时的桌面固定、场景挂载需求，在嵌入式开发、小型智能硬件部署、桌面创客项目搭建等场景中，能有效避免开发板随意摆放带来的接线拉扯、积灰、意外磕碰等问题。从结构设计来看，主体承载托盘完全匹配树莓派4官方保护壳的底部轮廓，托盘边缘做了一圈高度1.2mm的限位挡边，挡边在对应官方壳卡扣位置做了避让缺口，既可以保证保护壳放入后不会出现水平方向的滑移，也不会干涉保护壳本身的拆装操作；托盘表面预留的四个圆形沉槽，位置完全对应官方保护壳底部的支撑凸点，放入后壳体与托盘之间留有0.8mm的均匀间隙，不会因为贴合过严影响树莓派运行时的底部散热。

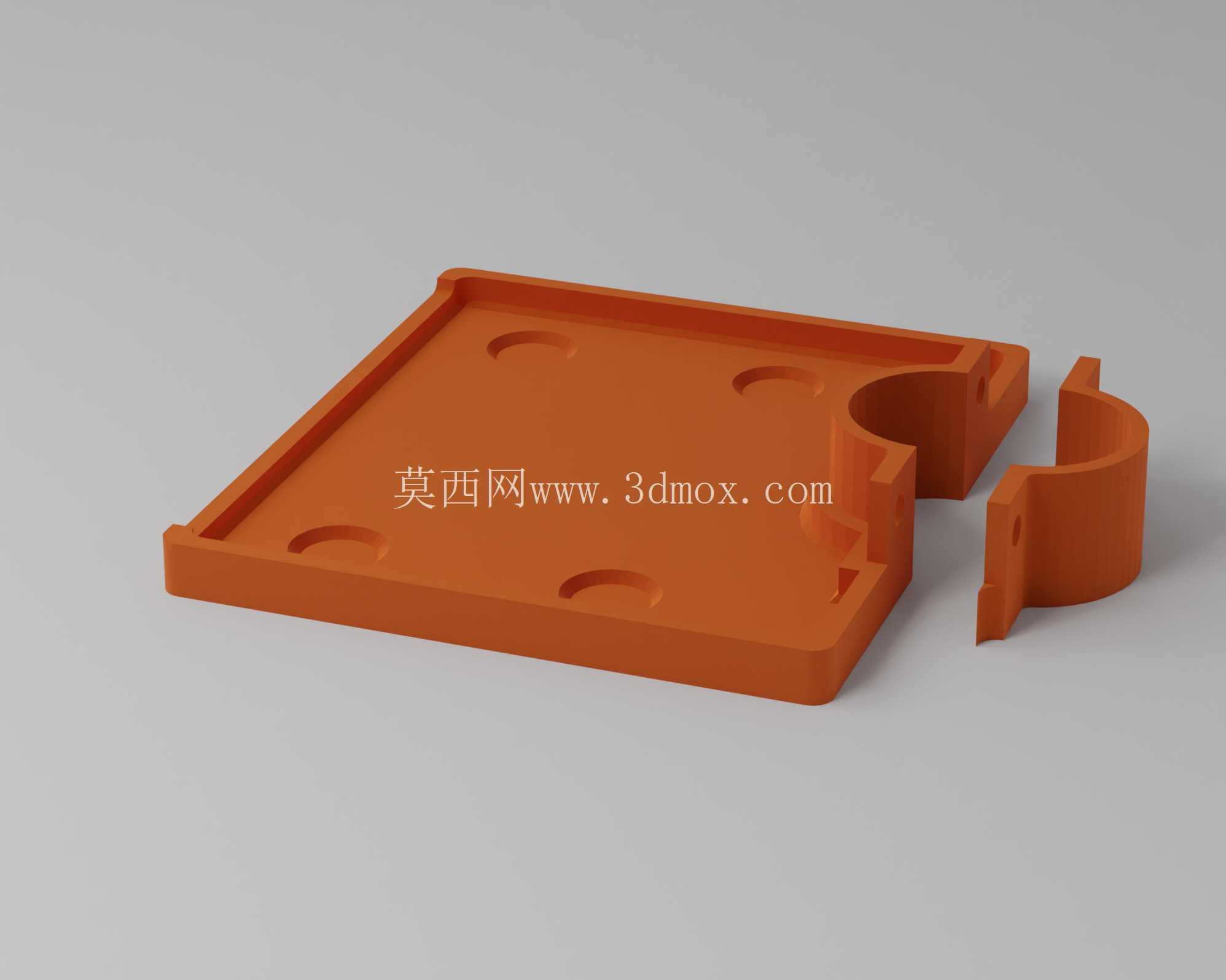

　　托盘一侧延伸出的C型夹装结构，是整个支架的核心功能部分，夹臂做了15度的开口外扩设计，适配直径18mm-25mm的圆柱形杆件，不管是桌面小型三脚架的中轴、显示器支架的延伸杆、还是实验台的型材立杆，都可以通过这个夹结构完成快速固定；夹臂的开合处预留了M3螺丝的安装孔位，实际使用时可以通过手拧螺丝调节夹紧力度，既可以保证挂载后不会出现转动滑落，也不会因为夹紧力过大夹伤杆件表面或者支架本身。

　　从安装边界来看，整个支架的最大外轮廓尺寸为92mm62mm28mm，其中托盘部分的有效承载尺寸为88mm*58mm，完全覆盖树莓派4官方保护壳的底部尺寸，夹装结构闭合后的最小内径为17mm，最大张开内径为26mm，夹臂的有效夹持深度为15mm，挂载后整体重心落在夹装结构的中心轴线上，即使挂载在垂直杆件上，也不会出现重心偏移导致的歪斜。设计过程中特意做了多处细节优化：托盘的四个角都做了R3的圆角处理，避免安装维护时尖锐边角划伤手部或者线材；所有壁厚统一设置为2.5mm，既可以满足FDM3D打印的成型要求，不会出现打印翘边、结构强度不足的问题，也不会因为壁厚过大造成打印耗材的浪费；夹臂与托盘的连接位置做了3mm的圆角过渡，避免应力集中导致的连接处断裂，经过实际挂载测试，在搭配树莓派4、官方外壳以及常规散热模块的总重量下，夹装结构可以提供足够的夹持力，在常规桌面震动、线材拉扯的情况下都不会出现移位。

　　实际使用场景中，这款支架可以适配多种部署需求：做桌面开发时，可以夹在桌面台灯杆、显示器支架臂上，把树莓派抬升到合适的操作高度，节省桌面空间，也方便插拔接线；做小型智能项目比如监控节点、环境监测站时，可以夹在三脚架支腿、现场安装杆件上，不需要额外打孔固定，拆装调整都非常方便；做教学实验演示时，可以夹在实验台的护栏杆上，方便学生观察接线与运行状态，也避免实验过程中碰落开发板。整个结构没有多余的装饰性设计，所有造型都服务于功能需求，没有需要支撑的悬空结构，打印时可以直接平放打印，不需要额外添加支撑结构，降低打印难度与后期处理工作量，夹臂的开合间隙预留了0.3mm的打印公差，即使是普通精度的桌面级3D打印机，也可以打印出开合顺畅、夹紧力度合适的成品，不需要后期打磨修整。
