树莓派嵌入式安装固定承载支架外壳

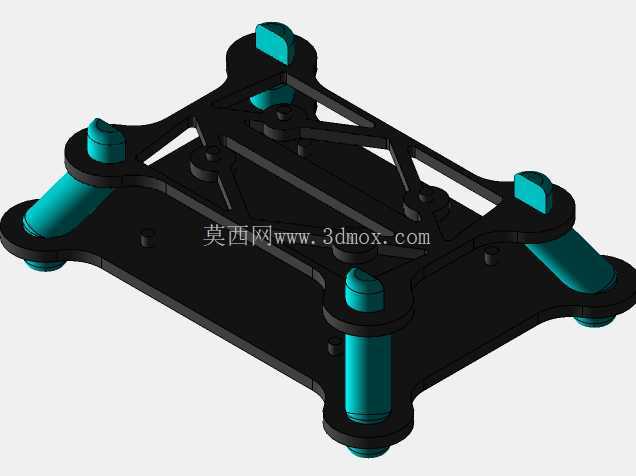

　　很多嵌入式项目在初期搭建时，常采用铜柱配合螺丝直接固定单板的方式，虽然成本低廉，但存在边缘磕碰易损伤板载元件、接线拉扯时易导致单板移位、长期使用铜柱易松动滑牙的问题，这款框架式外壳在设计时，首先在四角设置了带限位凸台的支撑柱，支撑柱的高度预留出了板载接口下方的走线空间，避免板底焊接的插针与安装平面接触造成短路，同时支撑柱顶端的定位凸台刚好卡入树莓派板身的标准安装孔位，安装时不需要额外对位，将单板对准凸台放下即可完成初步定位，后续只需要在凸台顶端加装固定压帽或者少量螺丝即可完成紧固，相比传统铜柱固定的方式，装配效率提升明显，也避免了铜柱歪斜导致的板件安装应力。在嵌入式开发、小型智能终端搭建、桌面级智能硬件集成的场景里，单板计算机的固定与防护一直是结构设计环节容易被忽略却直接影响整机可靠性的部分，这款针对树莓派单板设计的固定承载外壳，正是围绕单板安装的实际痛点完成的结构设计。从实际使用场景来看，这类固定结构常应用在小型边缘计算节点、桌面智能检测终端、DIY智能小车控制核心、小型物联网网关的内部承载环节，区别于通用的密封式外壳，这款结构采用了镂空框架式的设计思路，核心出发点是平衡单板的散热需求、安装便捷性与结构防护能力。

　　从结构布局来看，框架主体采用了加强筋交错的镂空设计，并没有采用全封闭的壳体结构，一方面是因为树莓派在高负载运行时主芯片与电源模块会产生持续热量，全封闭结构会导致热量在壳体内积聚，触发芯片降频影响运行稳定性，镂空的筋条布局既可以给板载元件留出足够的空气对流空间，帮助运行过程中自然散热，同时交错的筋条刚好覆盖在板身的非元件区域，不会干涉板载的USB、HDMI、网口、GPIO排针等外接接口的正常插拔，甚至在GPIO排针对应的框架位置特意做了下沉避让，不会挡住排针的接线操作。

　　框架四角的支撑柱做了加粗设计，柱身的壁厚经过受力校核，即使在整机跌落或者受到侧向挤压时，支撑柱可以先吸收大部分冲击能量，避免外力直接传递到单板上造成板身弯折或者元件虚焊。安装边界方面，这款固定外壳的整体外轮廓尺寸略大于树莓派单板的标准尺寸，四周留出的余量刚好可以容纳常规的接线弯头，不会出现外壳挡住插头导致接口无法插到底的情况，底部的安装平面做了平整度处理，可以直接通过双面胶、扎带或者额外的固定件将整个支架固定在设备内部的安装位上，不需要额外设计转接板。设计过程中还考虑到了不同使用场景的扩展需求，框架侧边预留了小型的绑带孔位，可以根据需要加装散热风扇的固定绑带，或者走线用的理线扎带，不需要在框架上二次打孔破坏结构强度。

　　和常见的3D打印树莓派外壳不同，这款结构的所有棱角都做了圆角过渡，没有尖锐的边角，在装配过程中不会划伤接线或者操作人员的手部，支撑柱与框架主体的连接处做了圆弧过渡的加强处理，避免长期受力出现连接位置断裂的问题。对于嵌入式开发的结构设计人员来说，这类标准化的单板固定支架可以直接套用在不同的项目里，不需要每次都重新设计单板的固定结构，只需要根据整机的内部空间调整支架的固定位置即可，大幅缩短项目的结构开发周期，同时框架式的设计也方便后期调试时观察板载指示灯的状态，不需要拆开外壳就能查看电源、存储、网络的运行指示灯，排查故障时更加便捷。在实际的设备集成场景里，这类固定支架还可以叠加使用，通过支撑柱的对接结构实现多层单板的固定，满足需要多块单板协同工作的项目需求，比如同时搭载树莓派与扩展板、驱动板的场景，只需要更换加长的支撑连接柱就可以实现层叠安装，不需要更换整个框架结构，通用性更强。
